Installation puce NME-360

sur lecteur DVD Samsung et Hitachi

Puce NME-360



Voici un petit tuto pour montrer comment installer la puce NME 360 sur un lecteur DVD d'une xbox 360.
La puce NME 360 se soude sur la carte mère du lecteur DVD, donc il faut avoir démonté la xbox 360, et ouvert le lecteur DVD de la console.

Installation de la NME 360 sur lecteur Samsung :

puce nme 360

L'installation de la puce NME 360 sur le lecteur Samsung nécéssite que fils à souder.

Il y a deux points à souder sur le chip SST et deux méthodes différentes de soudure. Si vous constater que le chip SST est "collé", alors mieux vaut souder en utilisant les points alternatif sous peine d'endommager le composant !

Vous êtes un "warrior" et vous voulez souder desus ?
Ok, alors voici ce que j'ai testé pour le Fun (mais c'est pas terrible)

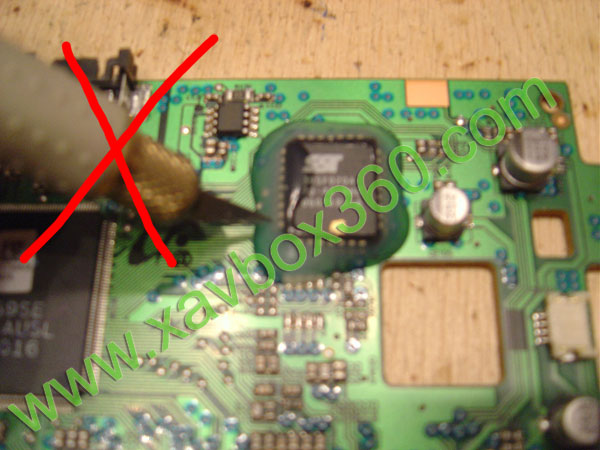

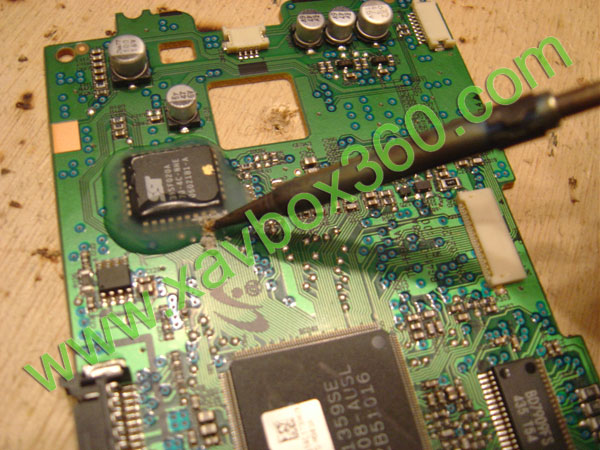

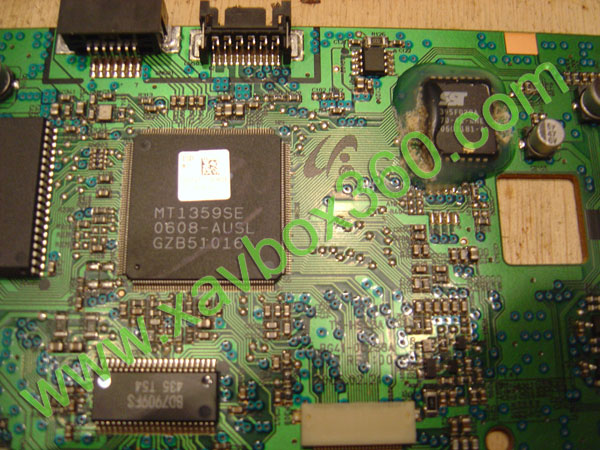

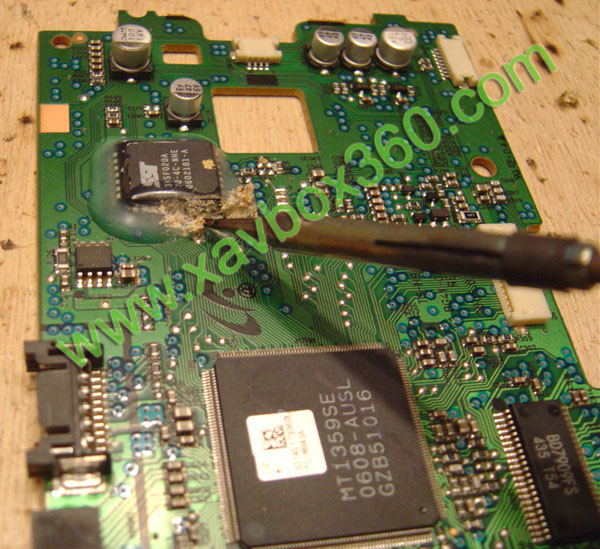

regardez le chip SST n'utilisez pas de cutter !

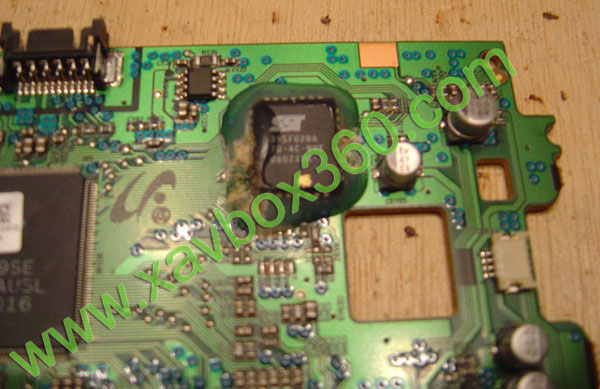

le fer à souder, fera fondre la "colle"

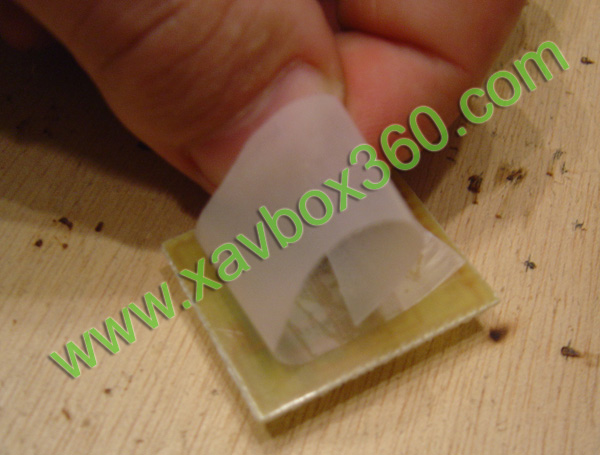

on met un petit bout de scotch comme ceci

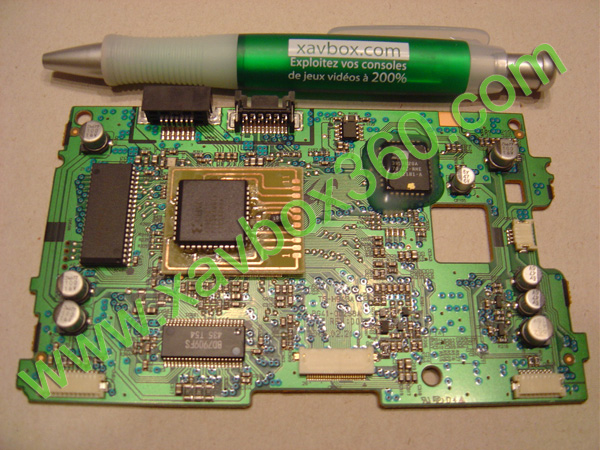

pour poser la puce
sur le chip carré
et posez là en appuyant
un peu pour scotcher la puce

point alternatif au dos relié à la puce nme

on soude tout les points

on isole la puce au cas ou...  et on remet la carte

dernière protection et on referme le lecteur DVD

Installation de la NME 360 sur lecteur Hitachi :

nme 360

Le principe le même, sauf qu'il y a neuf points de soudure pour la lecteur Hitachi et sans doute un règlage de la lentille du lecteur pour une meilleur compatibilitée.

Si vous installé la puce NME sur un lecteur Hitachi,
la place de la puce n'est pas la même que pour le lecteur Samsung,

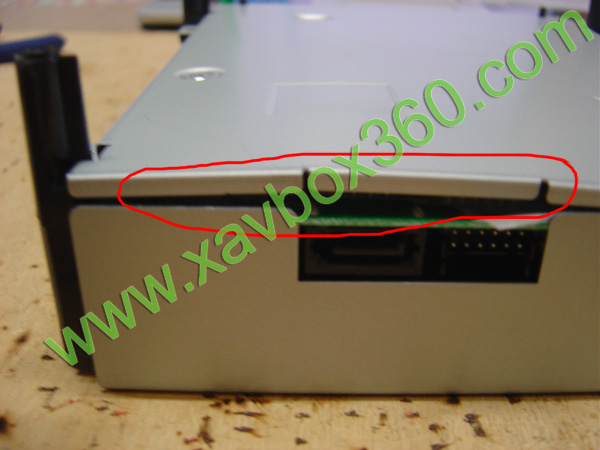

car sinon le lecteur ne se referme plus très bien :-(

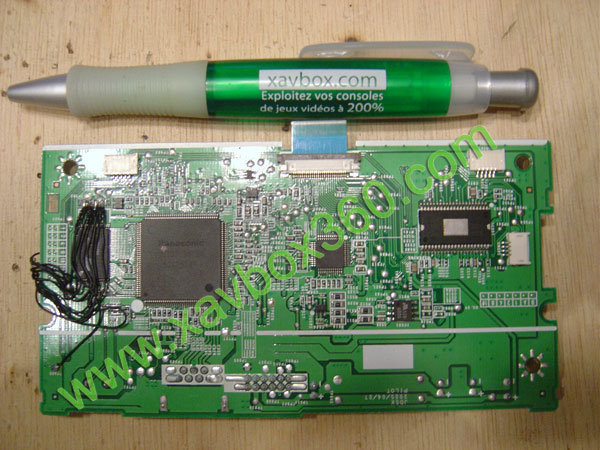

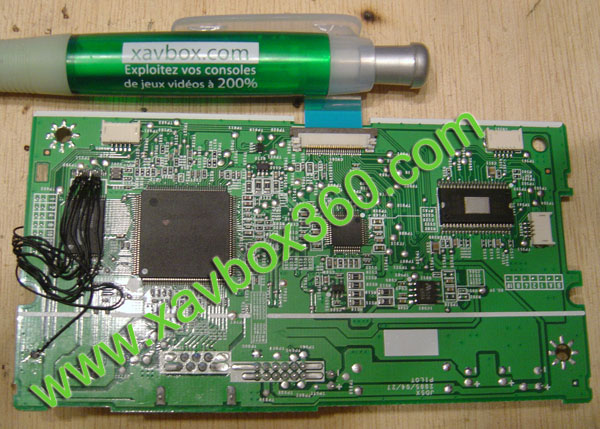

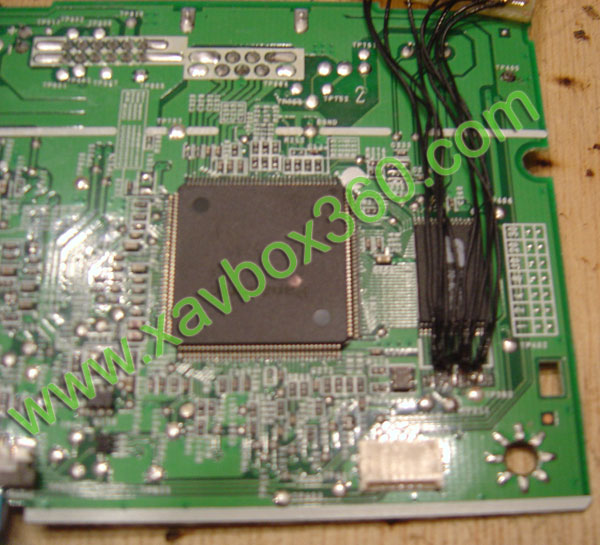

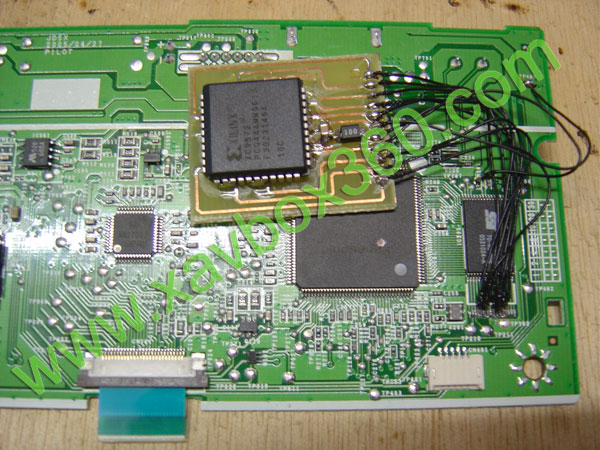

pour plus de facilité vous pouvez laisser la puce sur le dessus le temps
de souder les fils, mais il faudra faire attention lorsque vous la mettrez
au dos de la carte mère du lecteur dvd

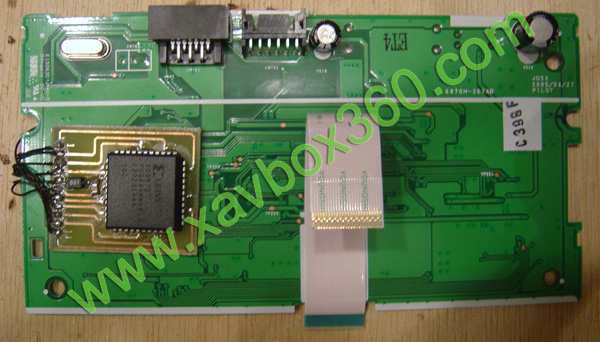

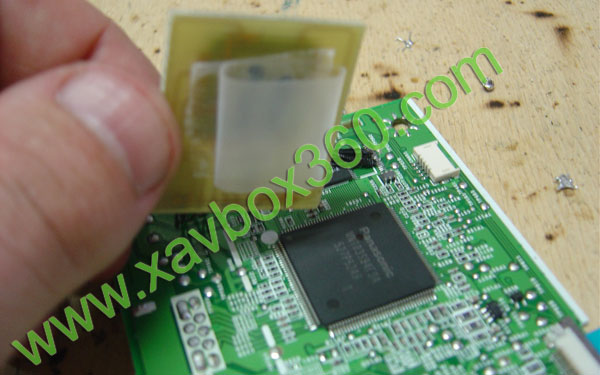

mettez la puce nme au dos de la carte mère

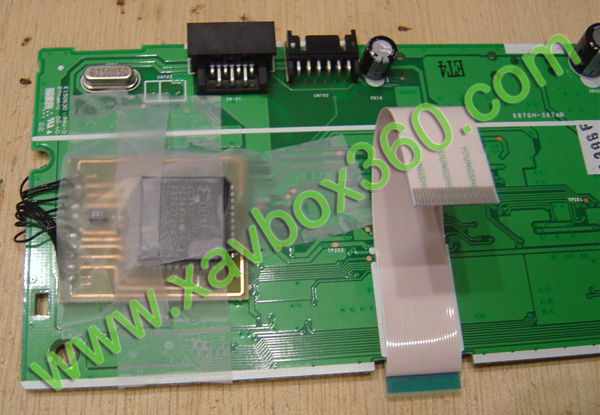

  on isole la puce au cas ou...

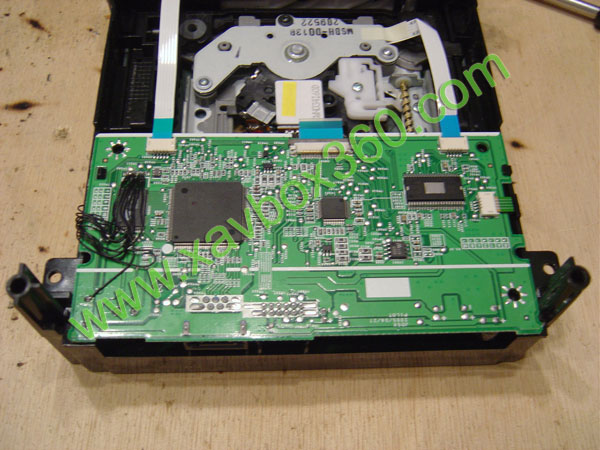

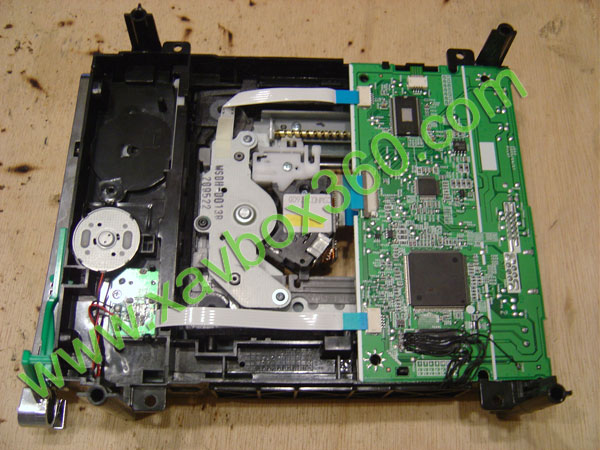

on remet en place la carte mère une fois la NME soudée

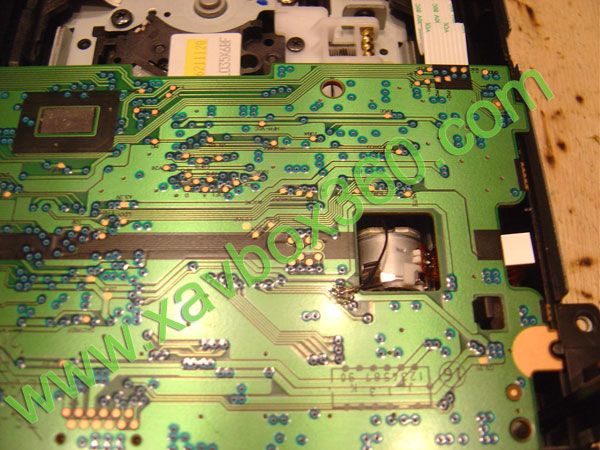

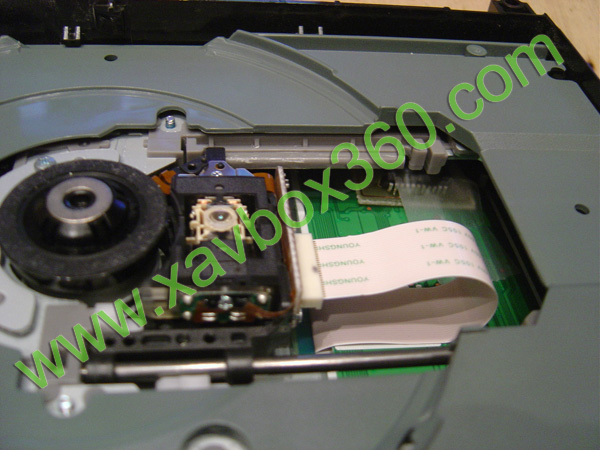

et voilà, vue du dessus on peut entrevoir la puce NME



puce nme



Réalisé par Xavfun - mars 2006  Xavbox.info : toutes les astuces 100 % underground - Xavier L




----------------------------------------------------------------------------
