Dump et flash lecteurs LiteOn
83850c V2 & LITEON 93450c

méthode alternative par Nino-Xbox

DUMP ET FLASH DES NOUVEAUX LITEON

ATTENTION :

Flasher son lecteur n’est pas une opération sans risques, surtout ici !!!

Dans ce tuto nous allons couper des pistes, faire des ponts et mettre un interrupteur ;)

Si vous endommagez le lecteur , il sera impossible de récupérer
la clé dvd et la console ira à la poubelle .

Matériel nécéssaire pour le flashage :

  1. une résistance 22ohm
  2. un interrupteur
  3. 2 fils de 10cm environ
  4. Une lame de scalpel
  5. un CK3 Lite ou un CK3 Pro
Connectivity Kit V3 Lite
Connectivity Kit V3 Pro

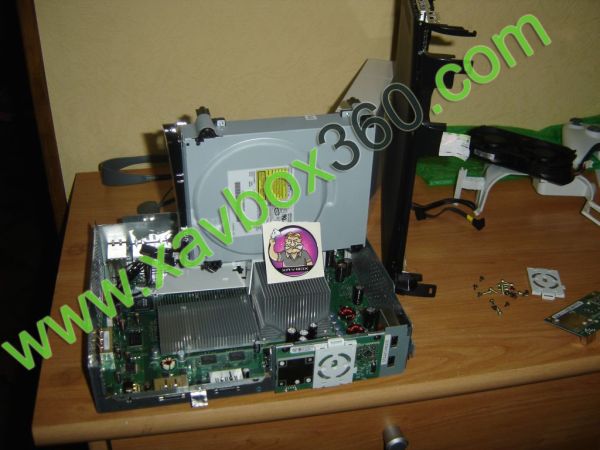

on démonte la console

démontage xbox360


puis on démonte le lecteur

démontage lecteur

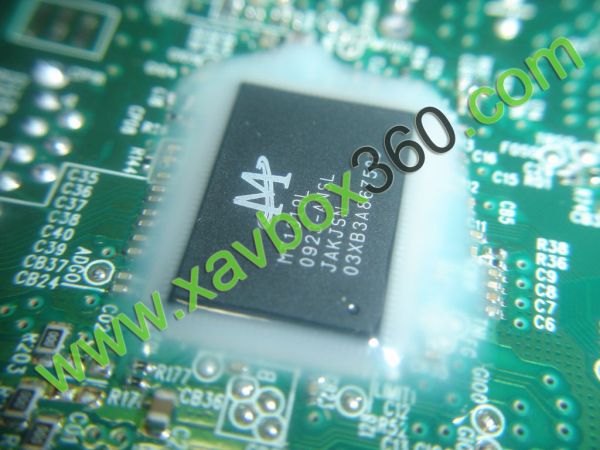

Ici on voit la fameuse MT 1319L qui pose tant soucis :

MT 1319L

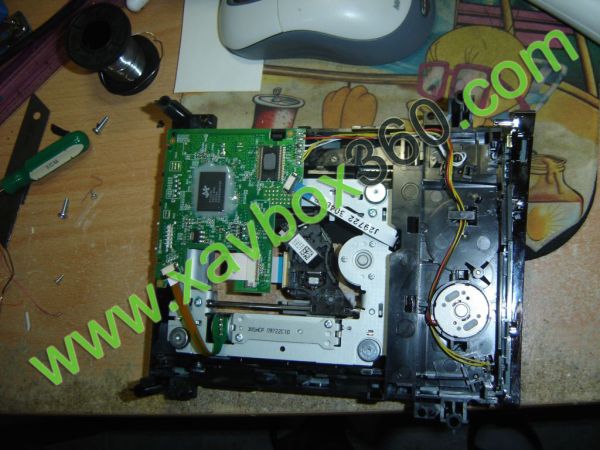

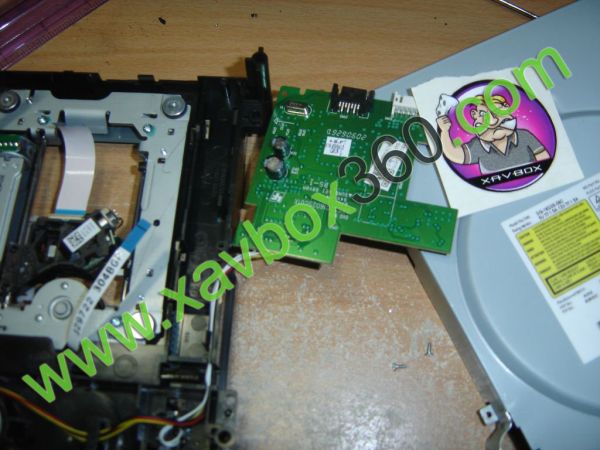

Bon on continu on démonte vraiment tout car faut souder sur le pcb
( attention aux nappes ) :

démontage complet du lecteur

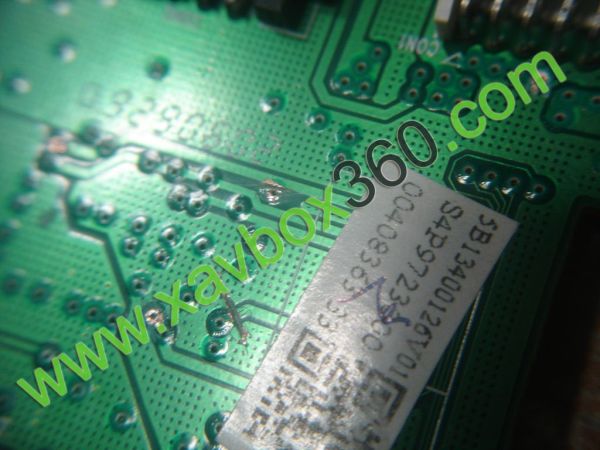

Ensuite on coupe les pistes et on gratte les points où l’on va souder l’interrupteur et les ponts :

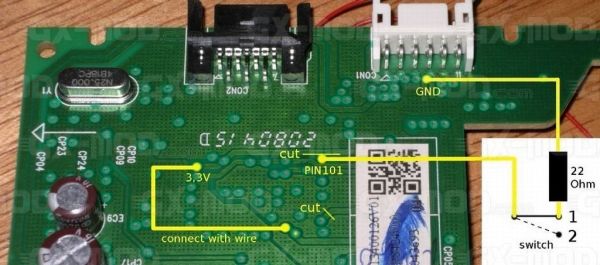

Pour plus d’explications voici le plan qui avait été trouvé et que l’on à voulu tester pour estomper les doutes :

Une fois tous coupés et le pont fait et les points grattés sur le pcb

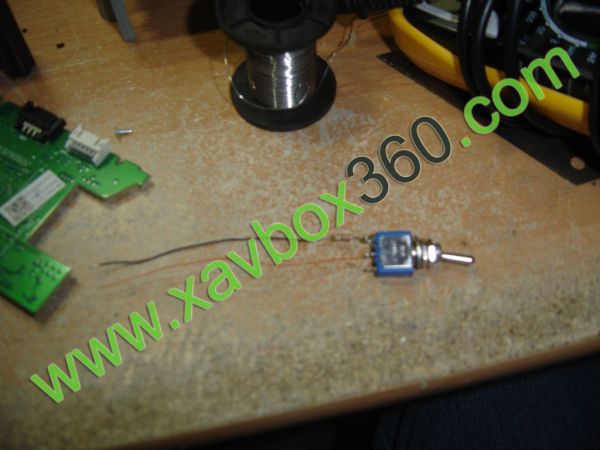

on prépare donc l’interrupteur et ont soude la résistance de 22ohm dessus par la même ocasion

soudure

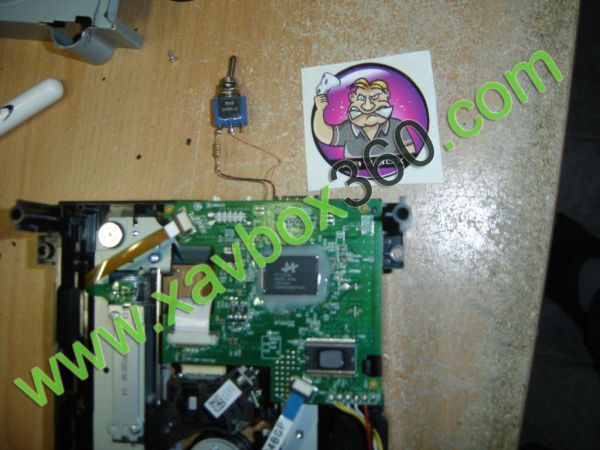

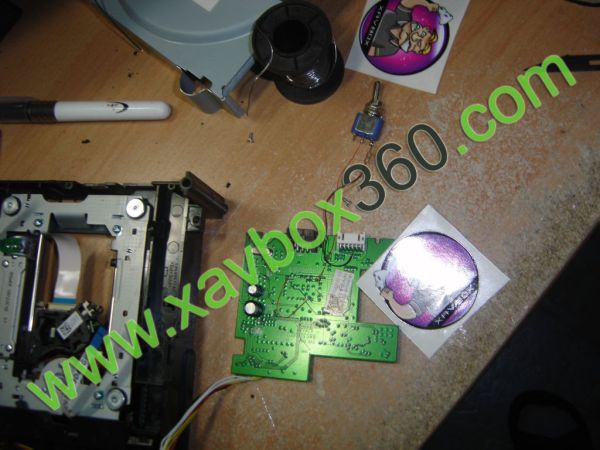

On soude tous le bazard sa donne ça :

soudure xbox 360

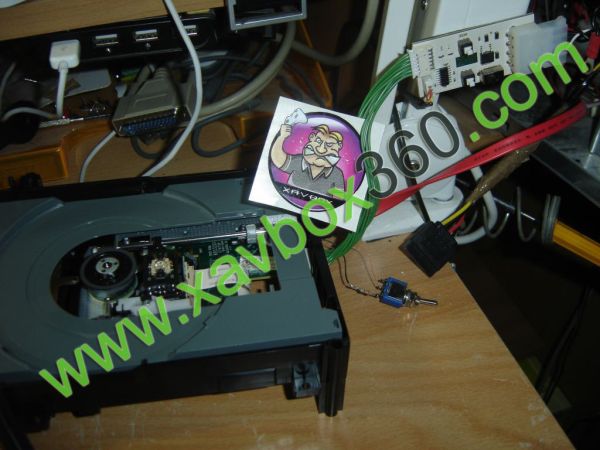

On remonte le lecteur et on passe l’interrupteur dehors,
ça doit ressembler à ça :

interrupteur

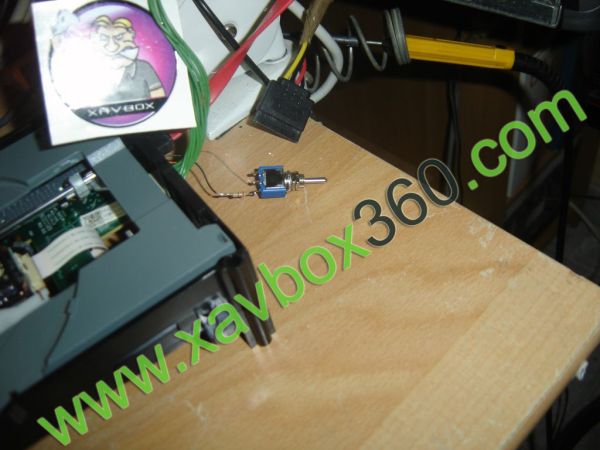

On branche le lecteur au Conectivy Kit et le port sata du pc
(( interrupteur sur ON ))

interrupteur sur on

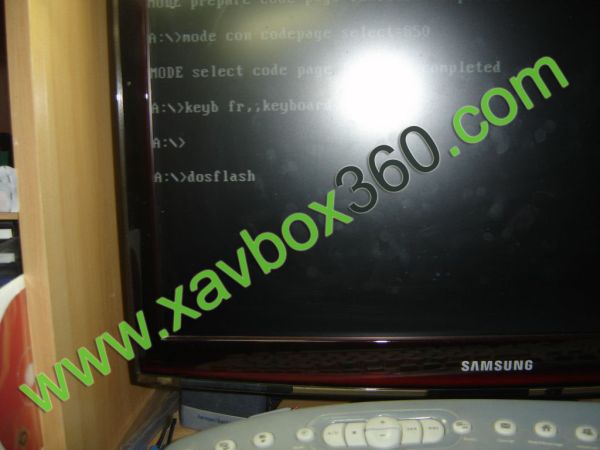

On allume ensuite le CK et on boot sur la disquette dosflash 1.8
via le pc et on arrive à ça :

on tape dosflash, puis on allume le lecteur avec le ck et on valide par

ENTRER

( tiroir fermé pas besoin de jouer comme le 74850c )

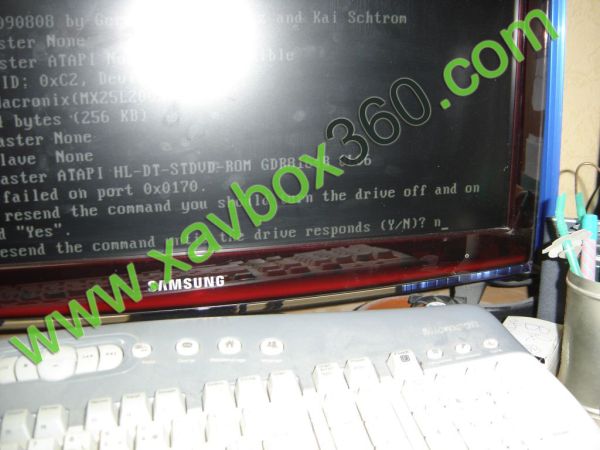

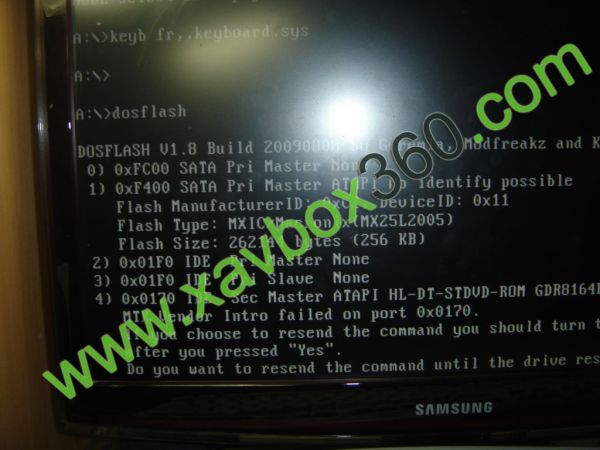

la preuve on voit que le lecteur est reconnu :

flashage xbox360

Dosflash détecte les lecteurs, on répond non à tout avec des N puis

ENTRER :

Ensuite on va dumper le Firmware pour récupérer les infos
( on va mettre l’interrupteur sur OFF bientôt )

donc on tape 1 pour désigner le port sata1 dans mon exemple puis ENTRER

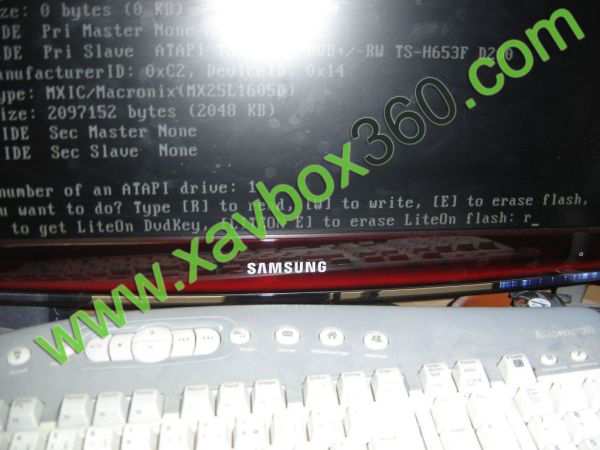

Dosflash demande si on veut lire/ecrire/effacer le firmware on lui dit lire donc on tape R ( read ) puis ENTRER

  • R = lire le firmware
  • Liteon e = effacement du firmware
  • W = écriture du firmware

(( ATTENTION : on tape R sinon c’est mort pour la clé dvd les 2 autres commandes !!! )

A ce stade on met l’interrupteur sur OFF :

flashage liteon

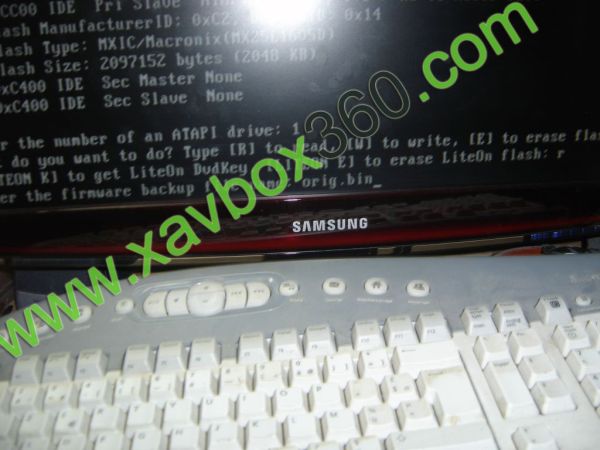

Dosflash demande comment nommer le fichier , on lui dit ORIG.BIN puis ENTRER et le dump démarre ;)

dump

Dump apparemment ok :

On démarre sous windows on prend jungle flasher dernière version et

OPEN TARGET FIRMWARE

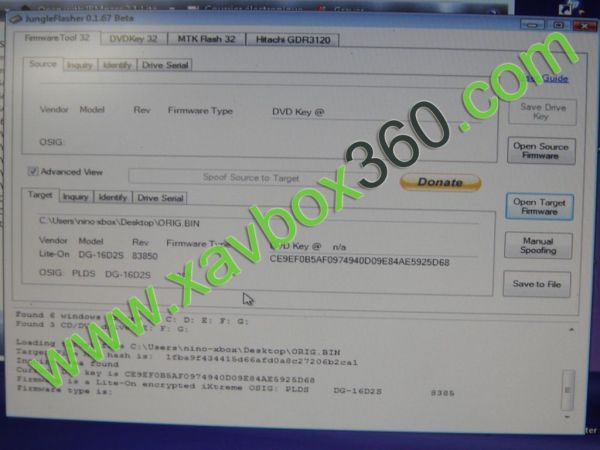

On ouvre le firmware d’origine précédemment dumpé avec dosflash 1.8 et ça donne 83850c et une clée super :

flash xbox 360

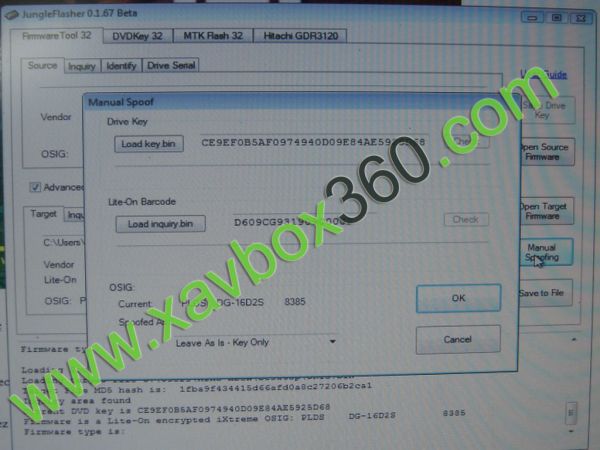

On clique sur MANUAL SPOOFING et on note bien les 2 informations
( spoof manuel pour récupérer la clé et numéro de série du lecteur donc copier/coller bloc note les cocos ) :

spoof

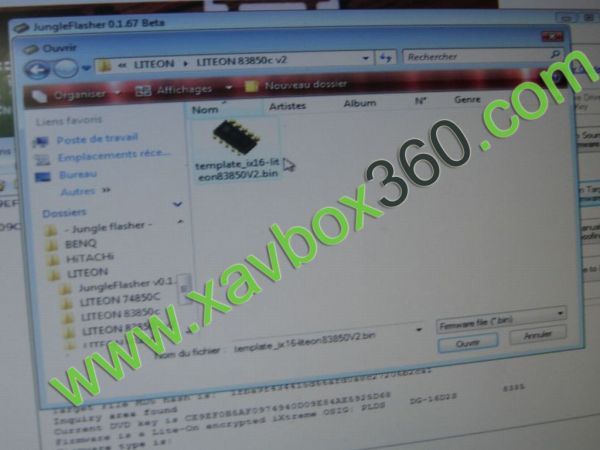

On ouvre ensuite le firmware template_ixtreme1.6.bin
( pour notre exemple à ce jour )

vous prenez le firmware 83850c v2 si vous avez un liteon 83850 v2 et le 93450c si vous avez un 93450c :

firmware 83850c v2

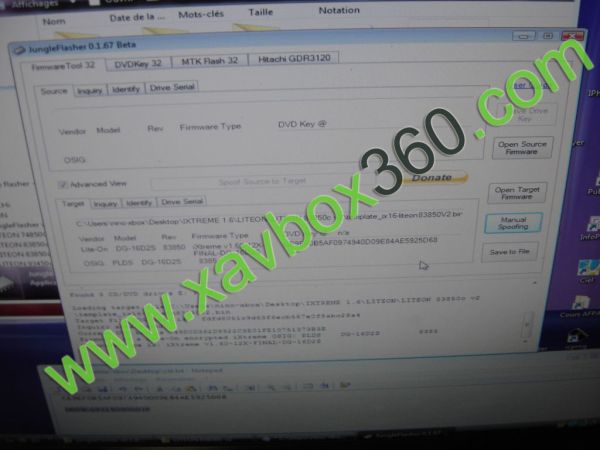

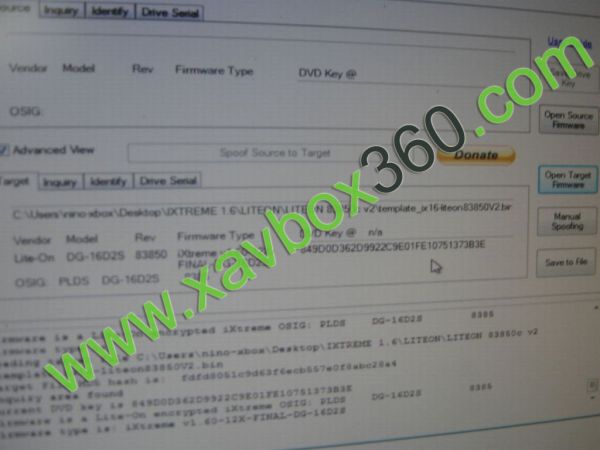

Une fois le firmware ixtreme ouvert dans jungle flasher vous avez une mauvaise clé ( celle fournie dans le firmware récupéré )

liteon flashé

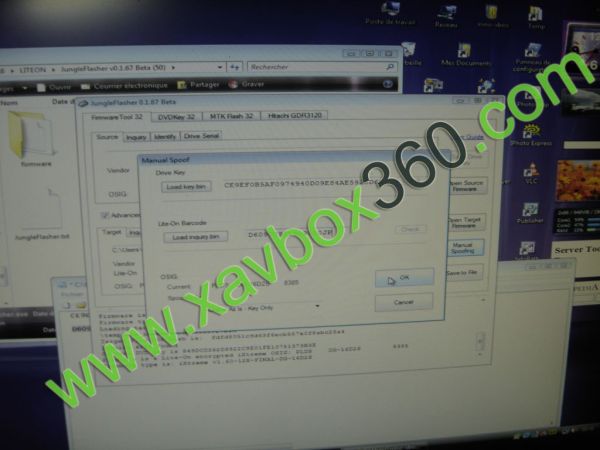

On va donc cliquer sur MANUAL SPOOFING affin de mettre la bonne clé dvd et le bon sérial puis valider :

(( il se peut que jungle flasher met des messages d’erreurs, on s’en fou du moment qu’ont arrive à valider par OK ))

On vérifie quand même qu’il à pris la modification en compte (( apparemment oui )) :

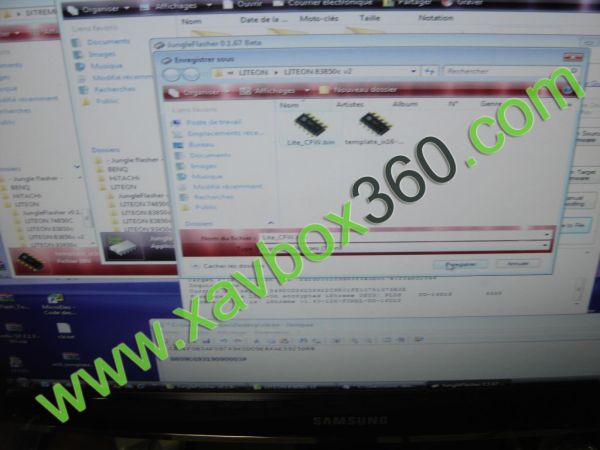

On va sauvegarder notre fichier en bas à droite de jungle flasher,
SAVE TO FILE

Là, il faut mettre ix16.bin en nom de fichier ça sera
moins galère à taper au clavier pour flasher

ix16.bin

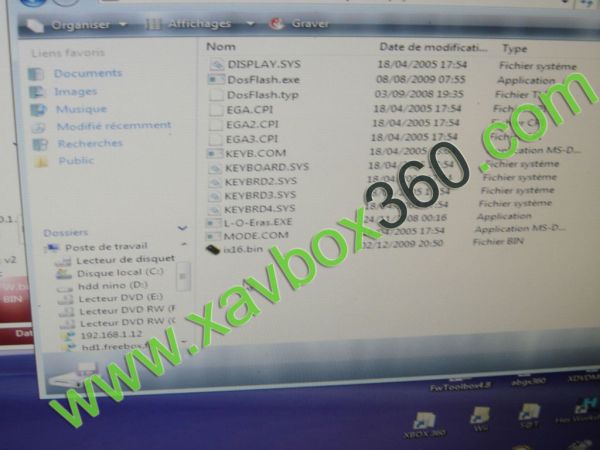

On met le ix16.bin dans la disquette dosflash 1.8 et on reboot le pc :

dosflash 1.8

On refait la manip du début avec dosflash comme pour la lecture du firmware, sauf que l’ont fait , LITEON E pour effacer le firmware au lieu de R lire le firmware

Une fois l’effacement du lecteur fait, vous refaite détecter le lecteur et vous mettez W pour écrire le firmware

(( utiliser toujours la manip de l’interrupteur comme au début du tuto, ya que la commande R , LITEON E ou W qui change ))

Comme on fesait sur les anciens liteon sauf que las ya de l’interrupteur en plus à jouer cette fois ;)

Une fois que tous est écrit on débranche tous, on remonte le pcb du lecteur

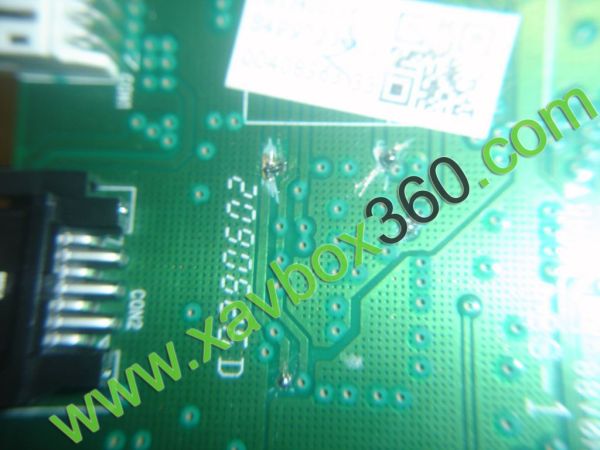

on vire le pont + interrupteur et on refait des ponts pour les pistes coupées, sa doit donner un truc comme ça :

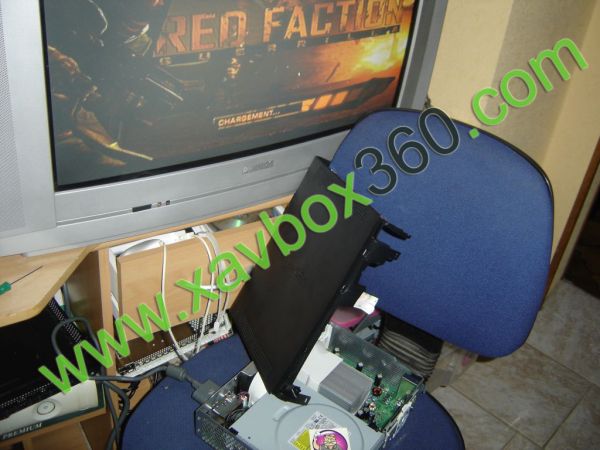

Maintenant l’élite flashé passe aux tests :

tests xbox 360 flashé

L’image en dit long !!!

On peut effectivement lire et flasher le nouveau lecteur avec ce nouveau montage alternatif :

C’est quand même bien tendu à faire surtout les découpes de piste et soudures sur le pcb du lecteur

( risque de griller le pcb en branchant mal , en fesant mal les coupures ou faux contacts, donc prudence )


Ps : le spoof marche bien aussi, j’ai pu tester un liteon 74850c flashé avec le firmware ixtreme 83850c v2 et sa fonctionne nickel

On flash directement le firmware du 83850c v2 dans le lecteur sans spoof et aucun problèmes ça fonctionne, c’est la même mémoire flash.

Tuto par Nino-Xbox le mercredi 2 Décembre 2009
