Flashage Hitachi v78

Comment flasher un lecteur hitachi v78 ?

figure 1

Voici la méthode que j’utilise pour flasher le lecteur xbox360 Hitachi V78 :

Mon matériel :

Un « vieux » P3 1ghz avec une carte pci sata avec le fameux chipset VIA 6421 : figure 2

figure 2

Le cd “Slax 2.1” et le soft : “360 FIRMWARE TOOLBOX for Windows Ver 3.0”

Ceci étant dit on va pouvoir commencer 

• On commence par le démontage de la Xbox 360, pour vous aider :
  regardez le tuto de démontage de la xbox 360
• connecter le lecteur de la xbox360 sur la carte sata comme sur la figure 2
• brancher la Xbox360 sur le secteur et SURTOUT NE PAS OUBLIER DE BRANCHER LE CABLE VIDEO sur la Xbox360 sous peine de planter irrémédiablement le lecteur !!!
• allez dans le bios de votre pc et changer les paramètres de boot de sorte qu’il démarre sur le lecteur de cd.
• allumer le pc avec le cd Slax dans le lecteur de cd.
• allumer la xbox 360
• Slax se lance et si tout se passe bien on arrive au login : figure 3

figure 3

• dans le cas ou le lecteur n’est pas détecte et que Slax bloque sur la détection du lecteur : Figure 4,

figure 4

• Appuyez sur eject 3 fois et normalement le lecteur est détecté et Slax poursuit son travail. On arrive enfin au login : Figure 3
• slax login - tapez: root Figure 5

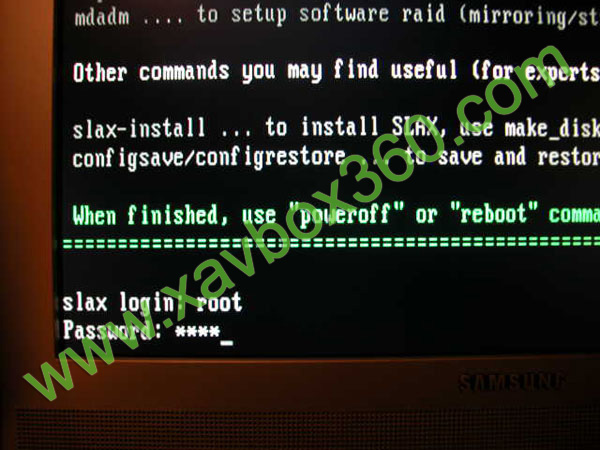

• password – tapez: toor Figure 6
• en suite tapez: reboot Figure 7
• slax va redémarrer le pc, pensez a enlever le cd !

figure 5

figure 6

figure 7

• si tout ce passe bien votre lecteur est détecté dans XP
• dans le cas ou le lecteur n’est pas détecte ou que XP plante debraché la nappe sata (laissez la Xbox360 allumée) au moment du boot et rebranché la au boot de XP (ça devrait fonctionner).
• vous voila dans XP avec le lecteur reconnu.
• mettez un jeu original dans le lecteur de la Xbox360 et appuyez comme pour la détection dans Slax 3 fois sur eject, ça va permettre au lecteur de rester fermé car si on appuye qu’une fois il s’ouvre automatiquement après insertion du jeu.
• attendez une vingtaine de secondes
• le flash peut commencer
• lancez 360 FIRMWARE TOOLBOX

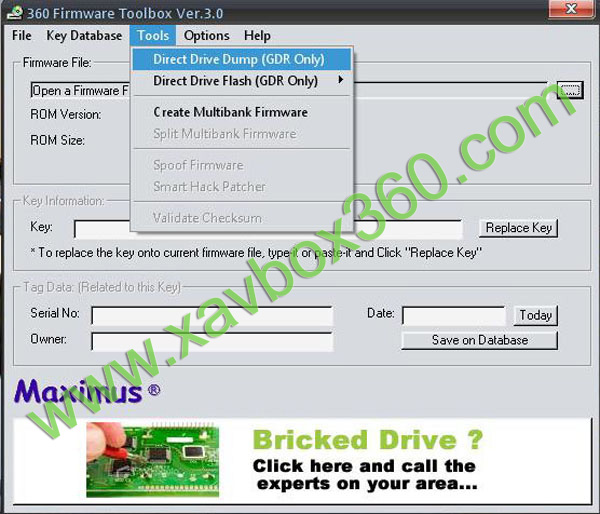

• dans la barre du menu allez dans Tools et choisissez Direct Drive Dump (Gdr Only) Figure 8

figure 8

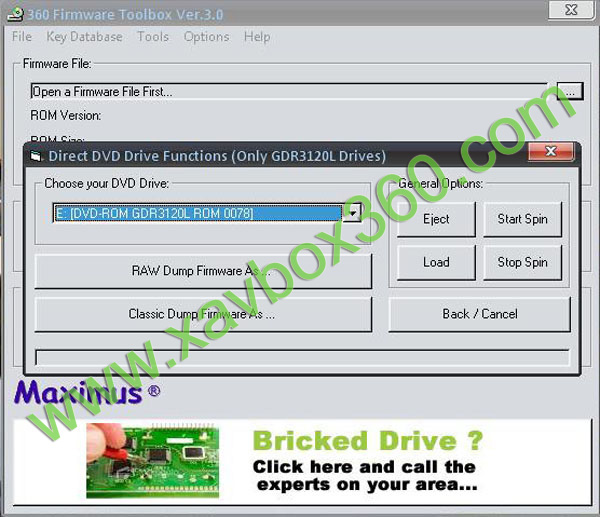

• cliquez sur RAW Dump Firmware As… Figure 9

figure 9

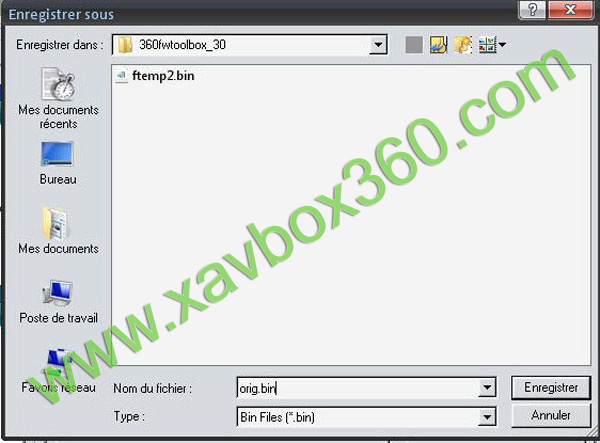

• il vous propose de savegarder le firmware d’origine, faites le :
  Figure 10

figure 10

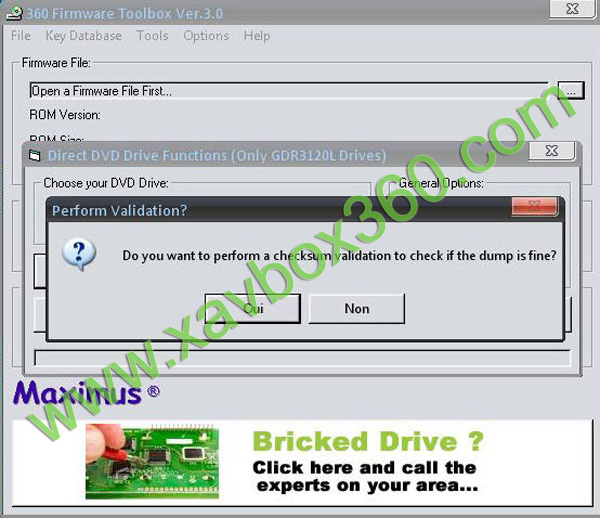

• il vous propose de vérifier le checksum, dites oui. Figure 11
• dans le cas ou la vérification échoue, arrêtez tout le flash ne sera pas possible !!!!

figure 11

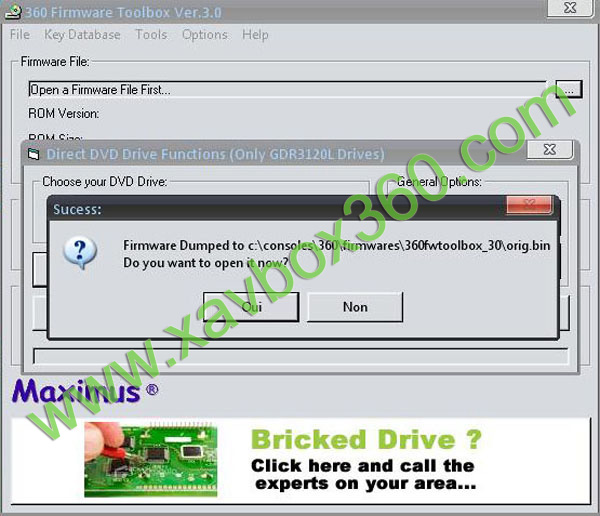

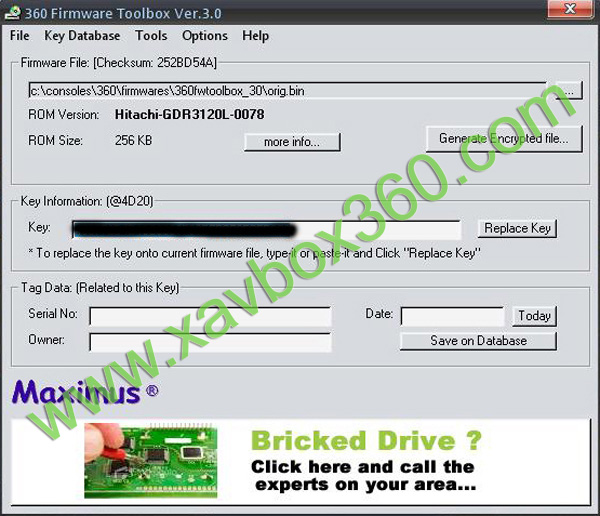

• le checksum est correct il vous propose d’ouvrir le firmware, dites oui. Figure 12

figure 12

figure 13

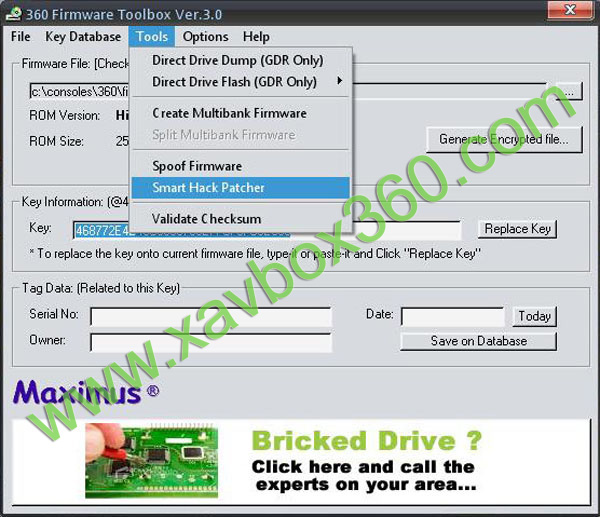

dans la barre du menu allez dans Tools
et choisissez Smart Hack Patcher. Figure 14

figure 14

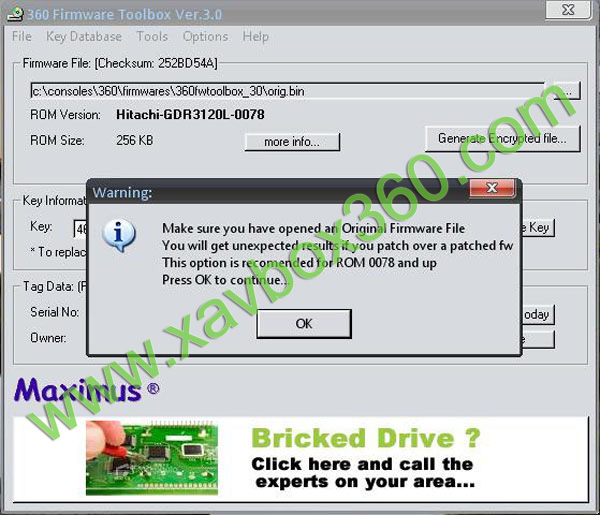

• a la fenêtre suivante, dites oui. Figure 15

figure 15

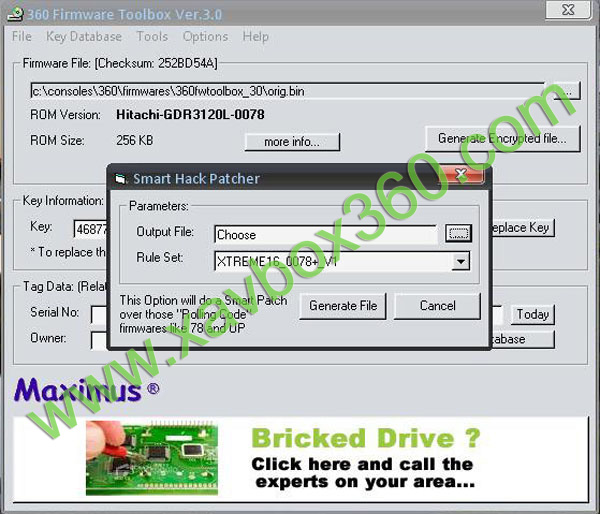

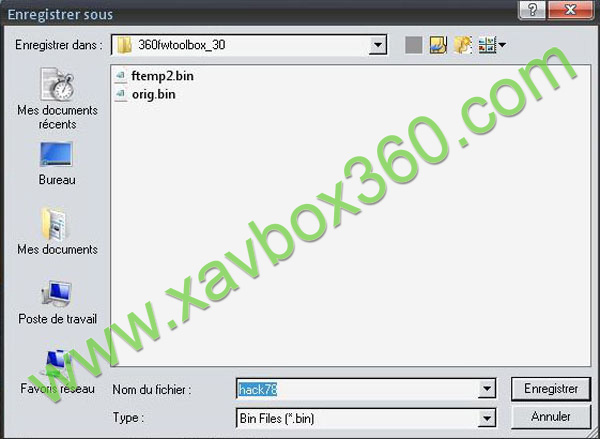

• choisissez le nom et l’emplacement du firmware patché.
  Figure 16 et 17
• cliquez sur Generate File. Figure 16

figure 16

figure 17

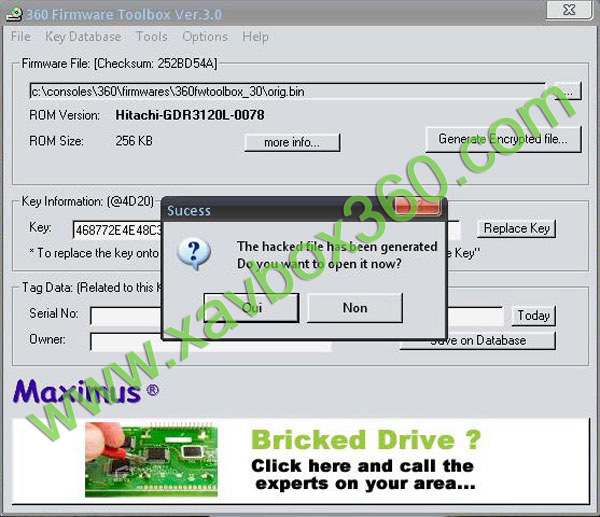

• il vous propose d’ouvrir le fichier crée, dites oui. Figure 18

figure 18

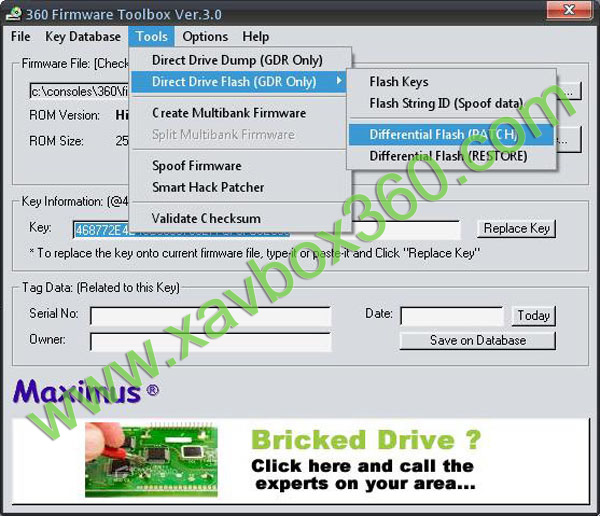

• dans la barre du menu allez dans Tools et choisissez Direct Drive Flash (Gdr Only) -> Differential Flash (PATCH). Figure 19

figure 19

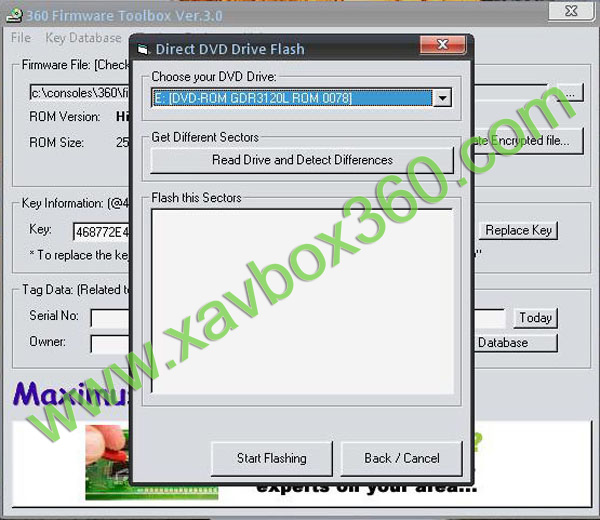

• une fenêtre s’ouvre, vérifiez bien la présence de votre lecteur et cliquez sur Read Drive and Detect Differences. Figure 20

figure 20

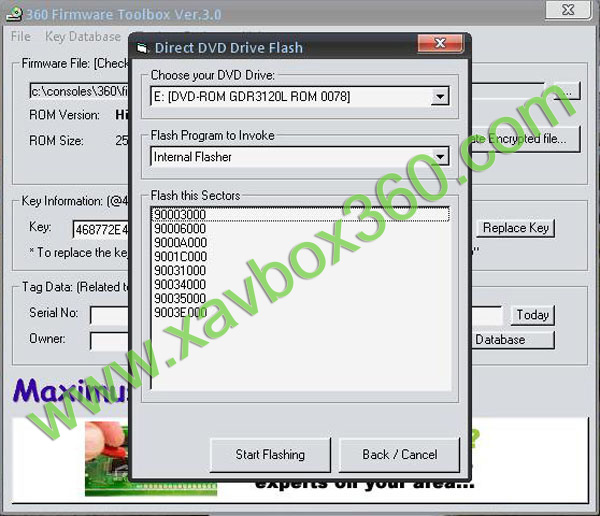

• vous devriez avoir cette fenêtre : Figure 21

figure 21

• cliquez sur Sart Flashing. Figure 21

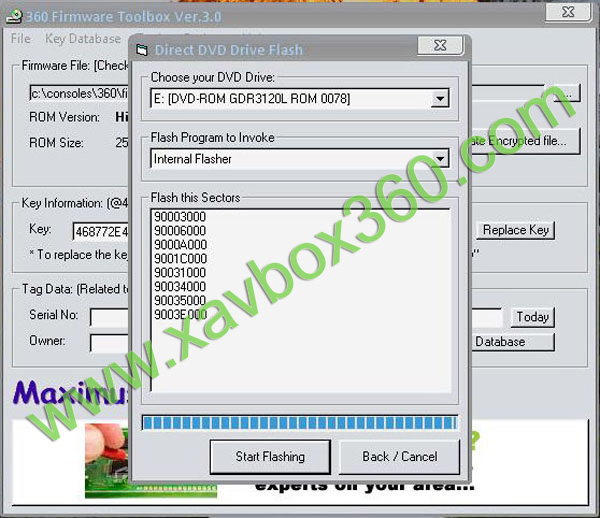

• le flash commence. Figure 22

figure 22

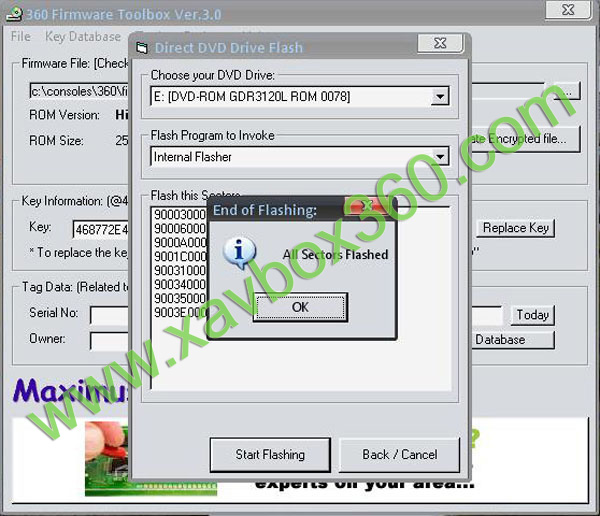

• si tout est ok, vous devriez avoir cette fenêtre : Figure 23

figure 23

• voila, votre lecteur est flashé
• quittez le soft, arrêtez votre pc et éteignez la Xbox360
• il vous reste plus qu’a tout remonter et profiter du lecteur fraîchement flashé ;-)

Tuto réalisé par Pedro93 le 25 janvier 2007
