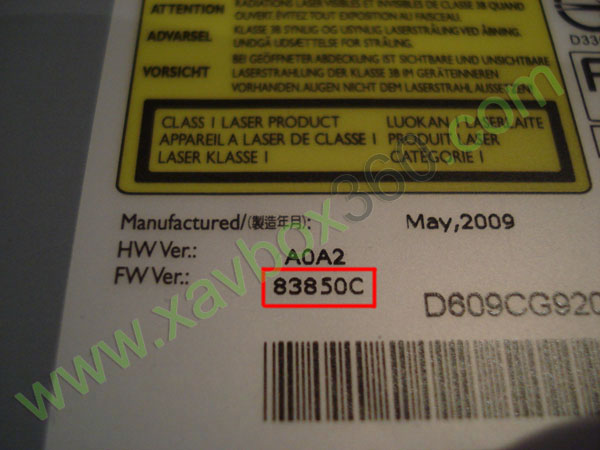

Flashage Lecteur LiteOn 83850C

Tout les lecteurs xbox 360 sont flashable

Flashage du Liteon 83850C réalisé par Jean-Luc et Xavbox

Afin d’éviter tout briquage de lecteur, nous flasherons le LITEON 83850C uniquement en mode DOS avec dosflash 1.8
Jungle flasheur sera utilisé pour la création du firmware Ixtreme 1.6

Outils utilisés pour le dump
et le flashage du LITEON 83850C :

• CK3 pro
• DOSFLASH 1.8
• JungleFlasher v0.1.65 Beta ou v0.1.66 Beta

Flashage du Lecteur Liteon 83850C :

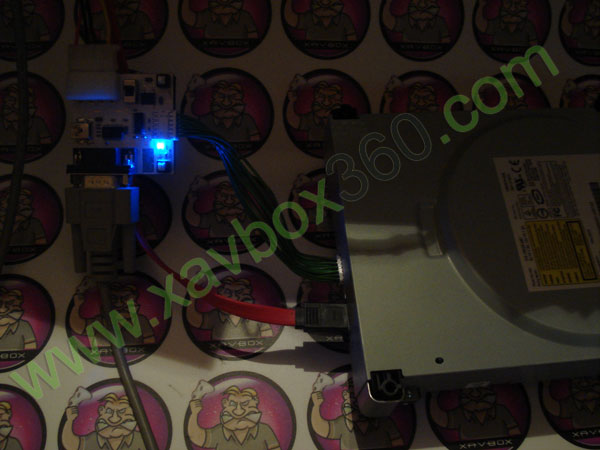

Brancher le lecteur Liteon au CK3 pro ou ck3 lite
Démarrer le PC sous DOS en bootant sur l’usb
ou disquette avec dosflash 1.8

A l’invite de commande tapez dosflash puis « enter »

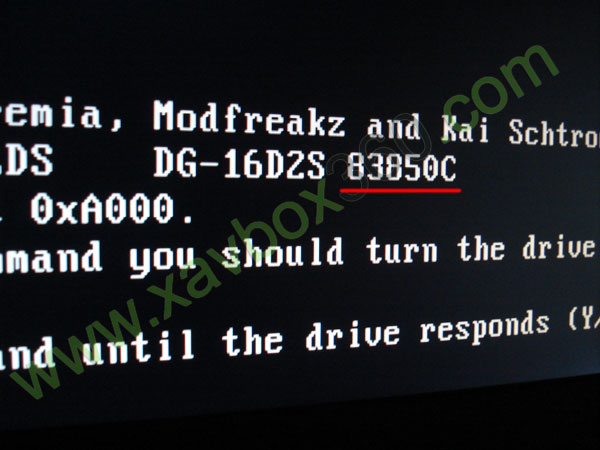

Votre lecteur liteon est reconnu : DG-16D2S 83850C : N° 0 dans notre cas

A la question : Do you want to resend the command until the drive responds (Y/N)?
Tapez “N” pour NO puis “enter”
Si d’autres ports sont détectés : tapez N pour tous…

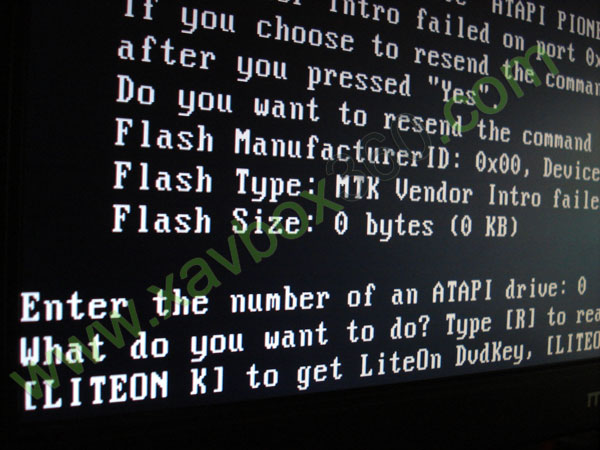

Enter the number of an ATAPI drive : tapez “0” zéro ( le N° qui correspond a votre port liteon) puis “enter” (« enter »= touche ENTRER du clavier)

Tapez :

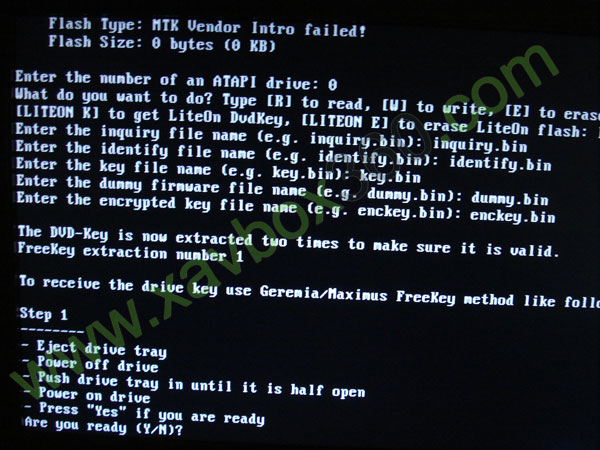

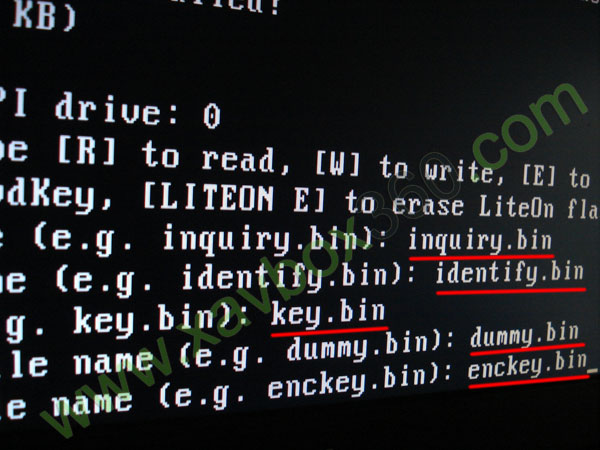

liteon k inquiry.bin identify.bin key.bin dummy.bin enckey.bin

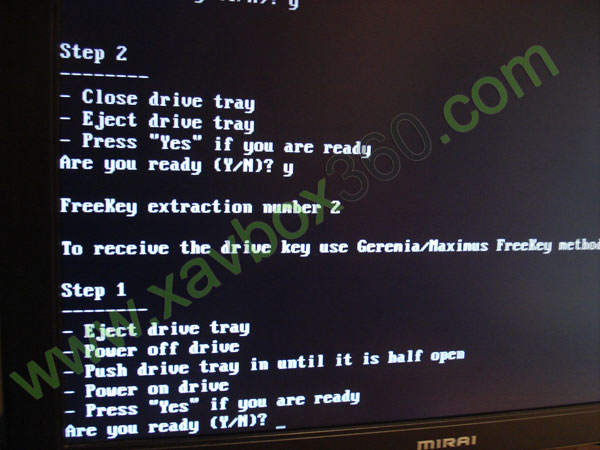

Ensuite pour recevoir la clé du lecteur liteon 83850C

• Ejectez le tiroir du lecteur
• Couper l’alim CK3
• Pousser le tiroir à la main a la moitié
• Allumez le CK3

Tapez : Y puis « enter »

• Fermez le tiroir du lecteur LITEON
• Eject le tiroir avec le bouton eject du CK3
  (le lecteur est ouvert complètement)

Tapez « Y » enter

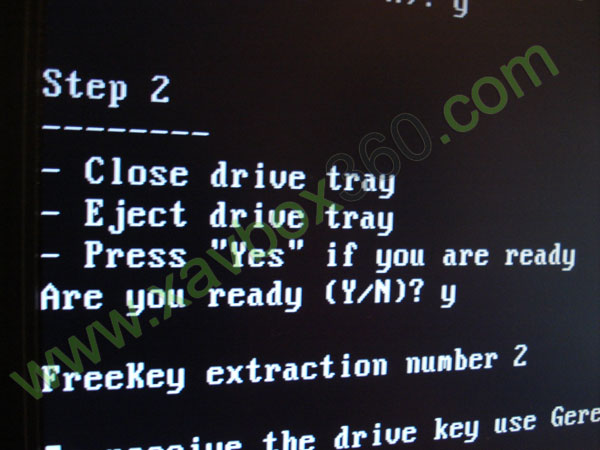

Recommencer l’opération une deuxième fois,
il suffit juste de suivre les indications a l’écran.

• Eteindre le ck3
• Fermer le tiroir du lecteur a la moitié
• Allumer le CK3

Tapez « Y » enter

• Fermez le lecteur
• Eject avec le CK3
• Tapez : « Y » enter

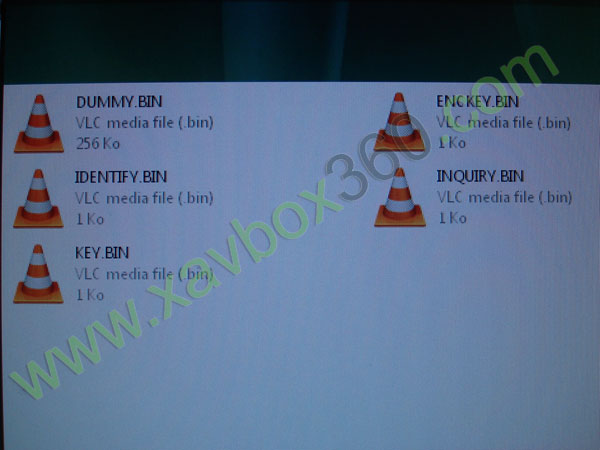

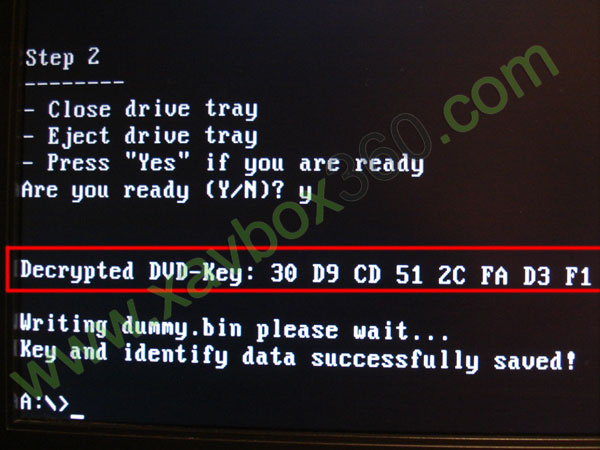

=>>> la clé s’affiche à l’écran et le fichier dummy.bin s’écrit sur votre disquette ou clé usb.

Le fichier DUMMY contient toutes les infos du lecteur liteon 83850C

• Retirer la disquette ou clé usb
• Redémarrer le pc sous Windows

• Lancer JungleFlasher 0.1.65 ou plus afin de créer votre firmware Ixtreme 1.6 a l’aide du fichier dummy précédemment obtenu avec dosflash 1.8

Ne pas oublier d’ajouter le firmware Ixtreme du liteon 83850C dans le dossier firmware de JungleFlasher. : nom du fichier : ix16-liteon838.bin

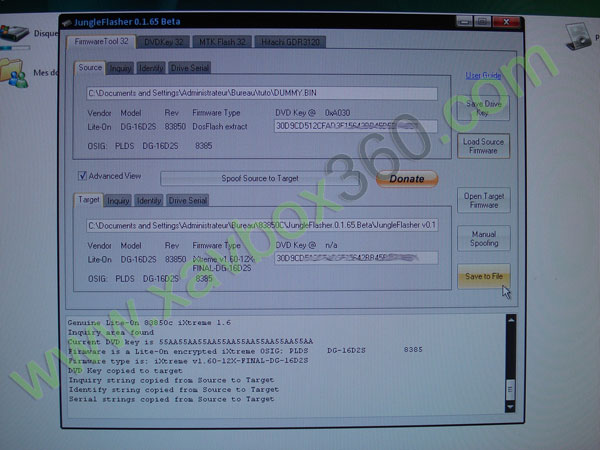

Onglet : FirmwareTool 32
Bouton Open Source Firmware

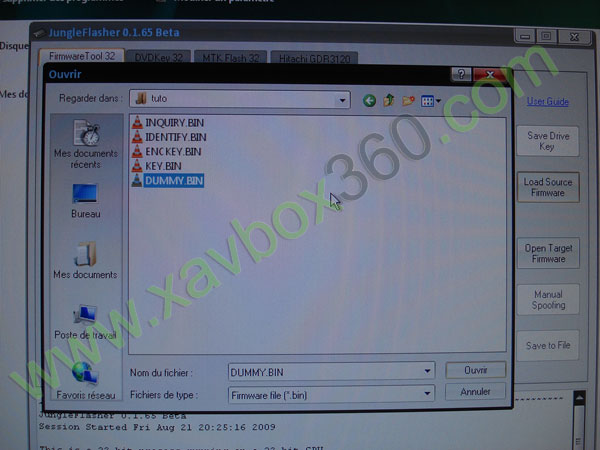

Choisir votre fichier dummy

A la question : Do you wish to auto load lite-on ixtreme : dites OUI

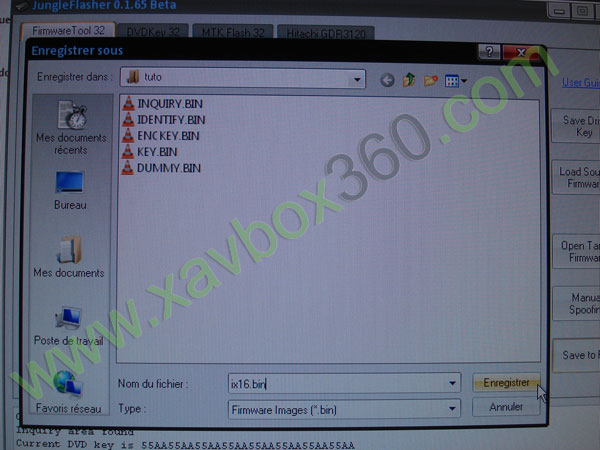

Il ne vous reste plus qu’a sauver le firmware obtenu : Save to file

Je renomme le Lite_CFW.bin en ix16.bin
par mesure de simplicité pour la suite.

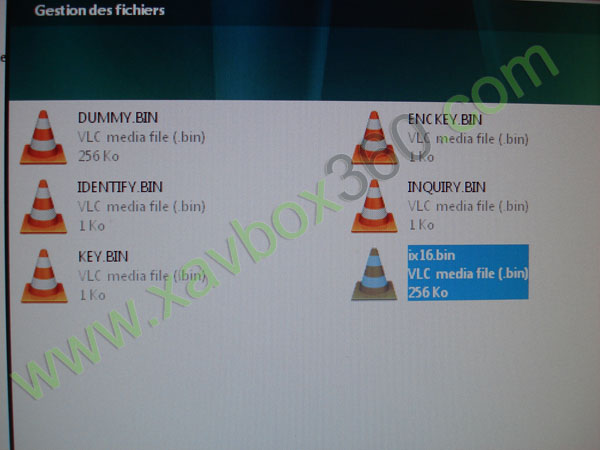

Mettre le fichier de 256 ko ix16.bin sur la disquette
ou clé usb du dosflash 1.8

Il ne reste plus qu’a rebooter le pc en mode DOS afin d’eraser et de ré ecrire le nouveau firmware ix16.bin

Allé c’est reparti pour l’étape finale.

Boot sous dosflash 1.8

« Dosflash » enter
« N » pour tous
N° du drive : dans notre cas « 0 »

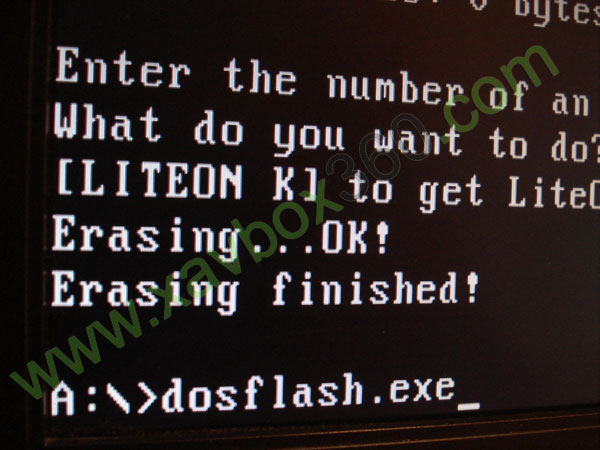

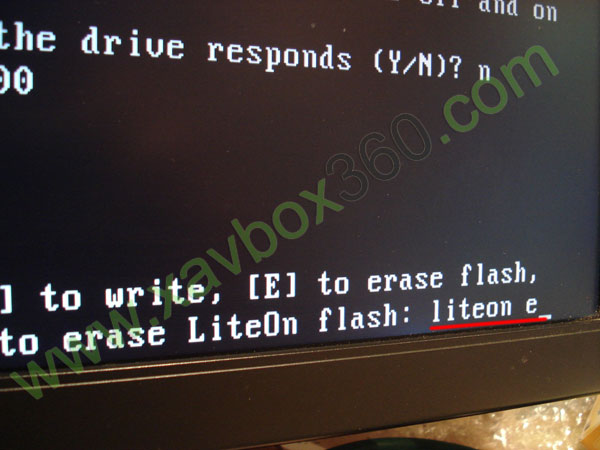

« LITEON E » enter cette opération va effacer l’eeprom !

« dosflash » enter

Eteindre le CK3 (position OFF)

A la question : do you want to resend…… tapez Y
Le status est : 0xF2

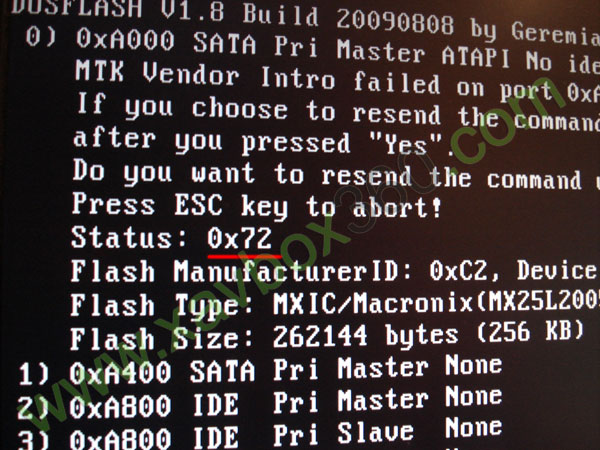

Alumer le CK3 et le status passe a 0x72
Tapez N pour les autres "drives" (lecteurs)

Mettre le N° de votre drive LITEON : 0 dans notre cas puis « enter »

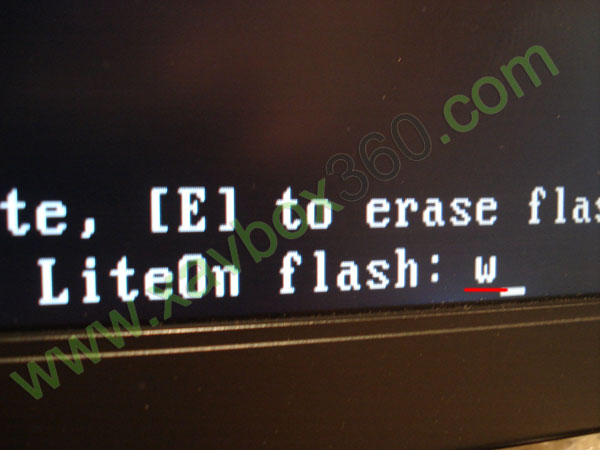

Tapez : « W » enter pour écrire le firmware ixtreme précédemment obtenu

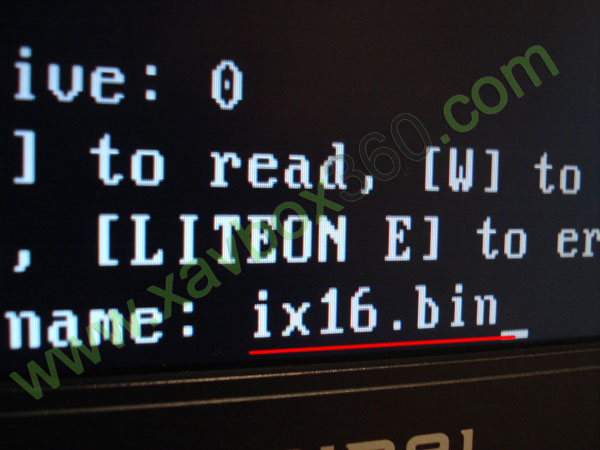

Tapez : le nom de votre firm ixtreme sauvegardé et présent sur votre disquette ou usb : « ix16.bin » enter

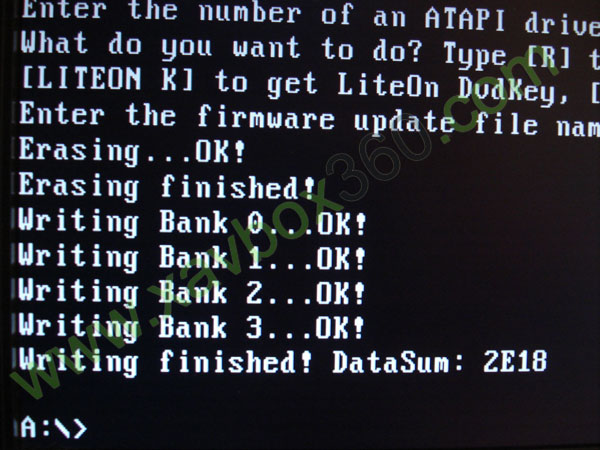

Nouvel "erase" (effacement) puis écriture….

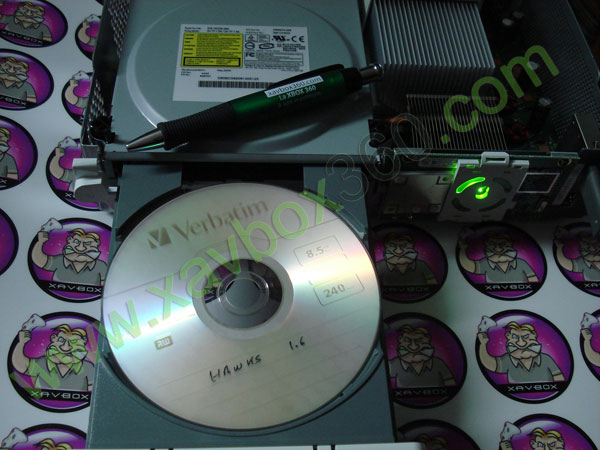

Votre lecteur LITEON 83850C est désormais flashé en ixtreme 1.6, il ne vous reste plus qu’a le remonter dans votre console xbox 360 et tester votre backup

Tuto réalisé avec amour par Jean-Luc et Xavbox le 21 août 2009
