Spoof Lecteur Lite On

Changement du Lite on par un autre...

spoof lite on

Il y a quelques jours encore, il était impossible de flasher le lecteur Lite On ou même de le remplacer par un lecteur flashé...
Aujourd'hui c'est possible, il s'agit du spoof du lecteur Lite On
(que l'on traduira par remplacement du lecteur)

spoof lite on réalisé ici
SPOOF LITE ON

Remplacement lecteur Xbox 360 Lite On par Bonx :

Ce tuto décrit les différentes étapes pour récupérer les informations du lecteur liteon et les intégrer dans un autre lecteur.
Le lecteur Liteon étant inflashable, la seule solution consiste à le remplacer.

Mais pour le remplacer, il faut au préalable récupérer des informations uniques à la console, stockées dans la carte mère mais aussi dans le firmware du lecteur, la clé dvd et le modèle de lecteur.

Requis :

  • Un adaptateur d’alimentation pour le lecteur (connectivity kit par exemple)
  • Un adaptateur TTL - RS232 3.3v
  • Le logiciel Maximus Toolbox 4.8
  • Le logiciel Dvdkey 1.1
  • Une disquette ou cd de boot dos
  • Un pc équipé d’un port série standard COM1 ainsi que d’un port sata (j’ai utilisé une via 6421)

Le Connectivity Kit V3 est compatible pour les lecteur LiteOn

CK3 Lite en vente ici
Connectivity Kit V3 Lite
CK3 Pro en vente ici
Connectivity Kit V3 Pro

Fabrication de l’adaptateur rs232 et raccordement

J’ai utilisé pour ma part un MAX3223, seul composant RS232LV que j’avais sous la main.
L’important est d’utiliser un circuit TTL-RS232 basse tension 3.3V
Pour plus de commodité, j’ai choisi d’intégrer cet addon sur le connectivity kit :

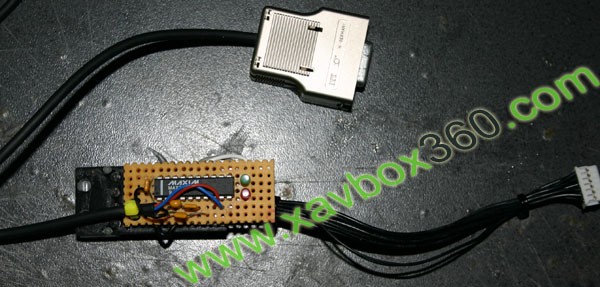

montage rs232

On peut ainsi relier les signaux TxD, RxD, 3.3V et Gnd directement sur le connecteur du connectivity kit. Il faut ensuite rajouter les deux fils manquants sur la nappe de connexion avec les connecteurs blancs.
L’autre solution consiste à tout raccorder directement sur le pcb du lecteur.

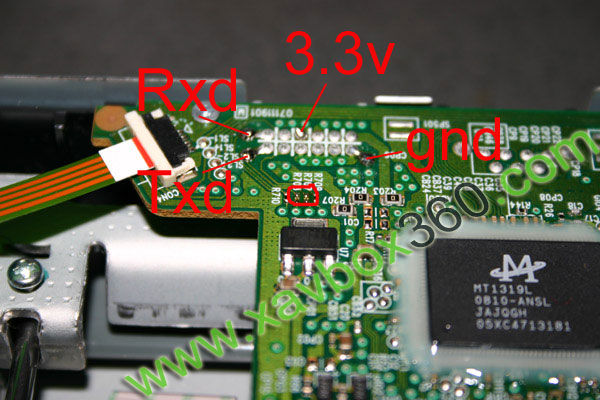

ponts

Il faut aussi, quelle que soit la méthode de raccordement utilisée, réaliser deux petits ponts pour assurer la continuité des signaux RxD et TxD jusqu’au connecteur.

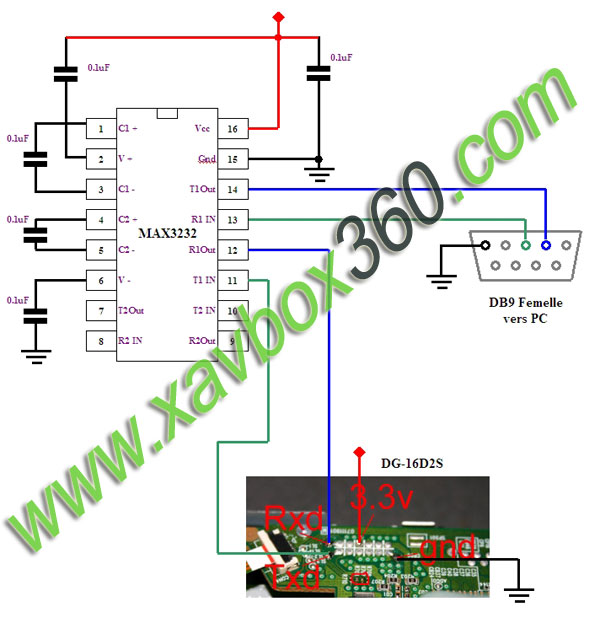

Voici le shéma de raccordement :

shema montage

Fabrication de l’adaptateur rs232 par Josky57

Plutôt que de longues phrases, Josky57 nous à réalisé une petite vidéo du montage du RS232


Assemblage Max3232 pour spoof Lite On
envoyé par xavbox

Retour au tuto de Bonx :

Première étape : Récupération de la clé DVD et de l’identification du lecteur

  • Démarrer le pc en mode Ms dos.
  • Connecter l’adaptateur rs232 au pc
  • Connecter l’adaptateur d’alimentation ainsi que l’adaptateur rs232 au lecteur
  • Connecter le cable sata au lecteur
  • Brancher le connectivity kit à l’alimentation

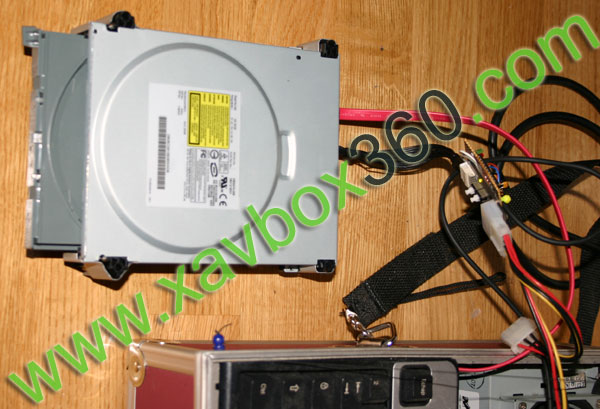

connexion

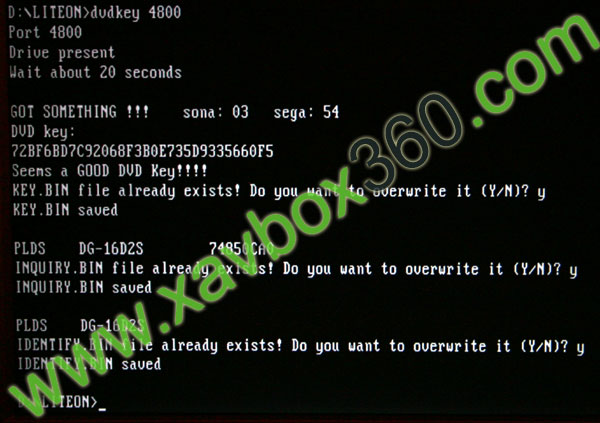

  • Saisir sous dos DVDKEY XXXX ( Remplacer les XXXX par l’adresse de base de l’adaptateur sata)
  • Lorsque le programme se lance, il indique si le lecteur est trouvé. Si le lecteur n’est pas trouvé, inutile de continuer. Vérifier alors sa connexion sata, son alimentation, et que l’adresse de base de la carte sata est la bonne.

dvdkey

  • Le soft indique de patienter 20 secondes (cela semble un peu plus long)
  • Si l’opération aboutit, la clé est affichée avec la mention que cela semble être une bonne clé.
  • Dans le cas contraire, une suite de 0 est affichée. Cela vient probablement de l’adaptateur rs232 qui ne fonctionne pas ou est incorrectement branché.
  • Le soft génère alors trois fichiers :
    o KEY.BIN
    o INQUIRY.BIN
    o IDENTIFY.BIN
  • Ces fichiers contiennent la clé et les infos d’identification du lecteur.


Deuxième étape : Spoof du firmware du lecteur de remplacement

Il faut maintenant préparer un firmware avec les informations précédemment récupérées pour l’injecter dans le lecteur de remplacement.

Pour cela suivez les étapes suivantes :

  • Lancer l’utilitaire maximus toolbox 4.8

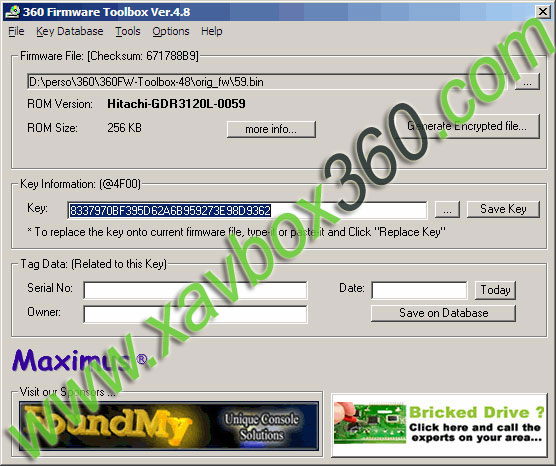

  • Ouvrer le firmware correspondant au lecteur de destination (ici pour un lecteur hitachi)

maximus

  • Pour un lecteur hitachi, vous pouvez en profiter pour patcher le firmware en sélectionnant l’option smart hack patcher du menu Tools.

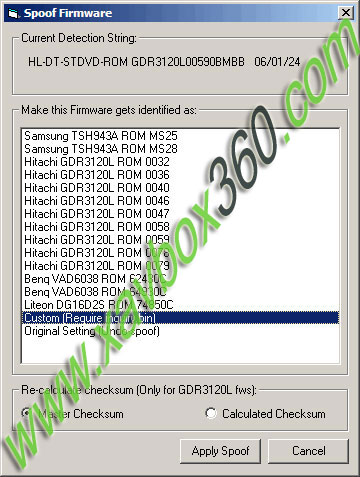

  • Cliquer dans le menu Tools sur Spoof firmware
  • Un menu de sélection s’affiche alors

maximus

  • Sélectionner l’option Custom (avant dernier de la liste)
  • Le programme demande alors le fichier inquiry.bin (ce fichier contient toutes les informations d’identification du lecteur)
    o Note : Ces données semblent varier d’un lecteur à un autre. Il est donc fortement conseillé d’utiliser les données propres à chaque lecteur.

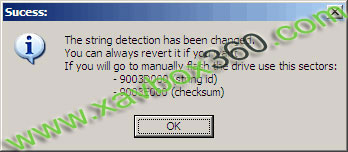

  • Une fois la prise en compte du fichier inquiry validée, un message informe que les secteurs d’identification et de checksum ont été changés.

maximus

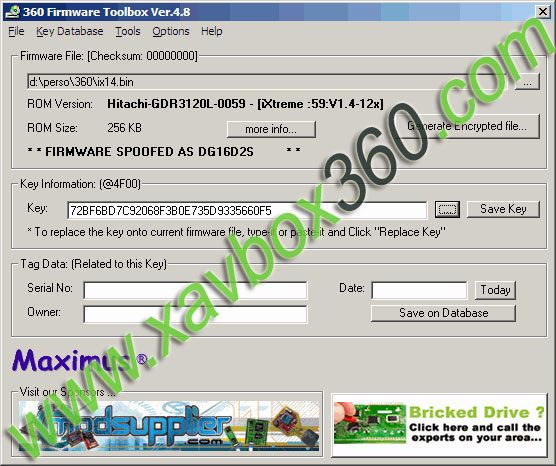

  • De retour sur l’écran principal, on peut voir apparaître la mention « Spoofed as DG16D2S »
  • Il reste maintenant à injecter la clé. Pour cela cliquez sur le bouton à gauche de « Save Key » contenant trois petits points.
  • Le programme vous demande alors de sélectionner le fichier Key.bin
  • Une fois le fichier sélectionné, votre clé est injectée

maximus

Vous avez votre nouveau firmware prêt à être flasher soit en continuant avec maximus pour un hitachi, soit sous dos pour un samsung ou un benq.

tuto Réalisé par Bonx le 1er septembre 2008
