Cygnos 360 v2

Puce Xbox 360

cygnos v2

Je tiens à remercier Arcalide pour l'envoi de la Cygnos 360 v2,
une fois de plus j'ai pu m'éclater à souder et tester une nouvelle puce !

La Cygnos 360 V2 est en vente ici
CYGNOS 360 V2

Qu'est ce que la puce Cygnos V2 ?

C'est une évolution de la puce Cygnos 360.

Elle intègre les fonctionnalités suivantes :

  • Processeur JTAG -> plus besoin d'utiliser celui de la 360 et des Entrées / Sorties libres.
  • Autre avantage : Toujours les mêmes de raccordement, quelle que soit la carte mère.
  • Interrupteur de basculement intégré
  • Pas besoin de dé-souder la pin CE : C'est absolument incroyable, je ne sais pas comment ils ont réussi ce coup de maître.
    C'est un point que je compte éclaircir dans le futur.
  • Programmateur intégré avec connexion Usb : Pas besoin d'infectus ou de programmateur jtag
  • Downgrade de kernel intégré : Joli mais plus d'actualité

En clair, c'est une puce qui intègre tout (Double nand, Jtag hack, Programmateur nand, Exécution de hombrews)

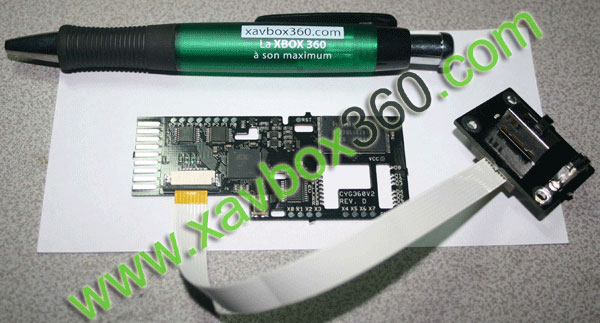

Découverte de la puce Cygnos V2

Cette puce est en trois parties :

  • Une carte principale à raccorder sur la carte mère
  • Une carte externe pour l'interrupteur et une led témoin de fonctionnement
  • Une nappe de liaison entre les deux cartes

La carte principale intègre une mémoire nand (même référence que l'original), un micro-processeur et quelques circuits intégrés de logique.

La puce n'est pour le moment pas compatible avec les cartes mères ayant des nand de 256Mo et 512Mo (celles avec la carte mémoire embarquée)

Montage de la puce

Préparation de la carte mère

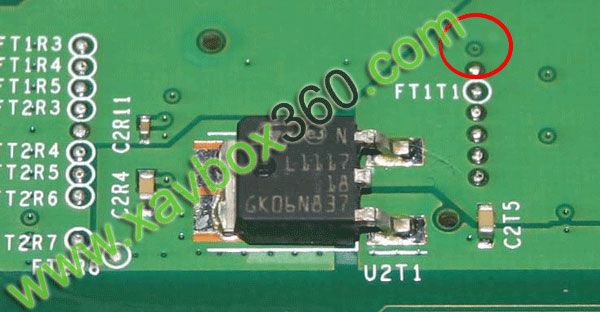

La solution la plus simple et la plus élégante est de gratter la pastille en haut à droite des points de connexion de la nand.

soudure

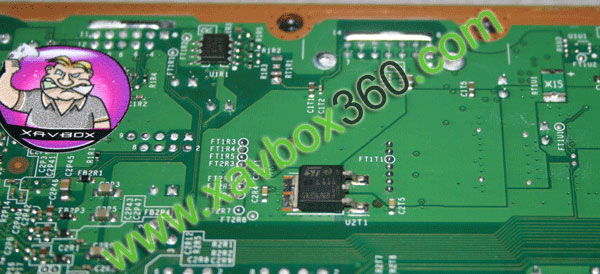

Passer ensuite un peu de flux de soudure et réaliser des petites bosses de soudure, sur chaque point.

préparation points

Soudure de la puce

Il faut ensuite positionner la puce.
Cela se fait vraiment aisément car elle rentre pile poil.
Avec une pointe de fer fine, déposer un peu de soudure sur les points précédemment préparés tout en faisant contact avec les demis trous métallisés de la puce.
En déposant un peu de soudure et tirant cette soudure vers le haut, cela se fait très facilement.

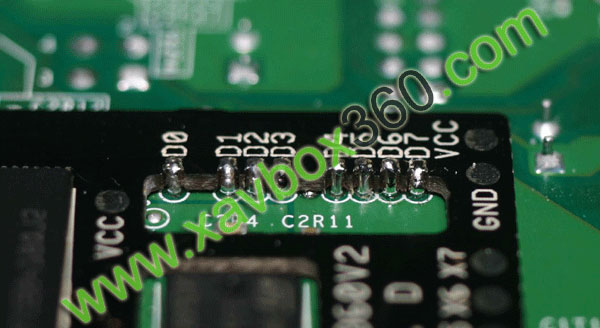

Le résultat est parfait :

soudure points

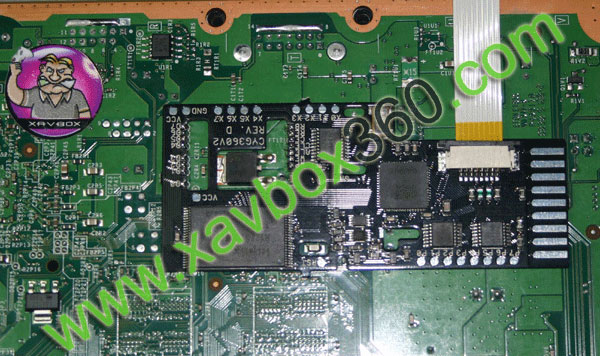

Voici ce que vous devriez avoir une fois les points raccordés

puce installée

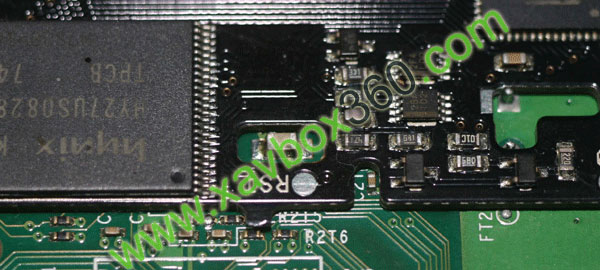

Vous pouvez constater a quelle point la puce est taillée pour s'intégrer au plus juste sur la carte mère.

soudure de précision

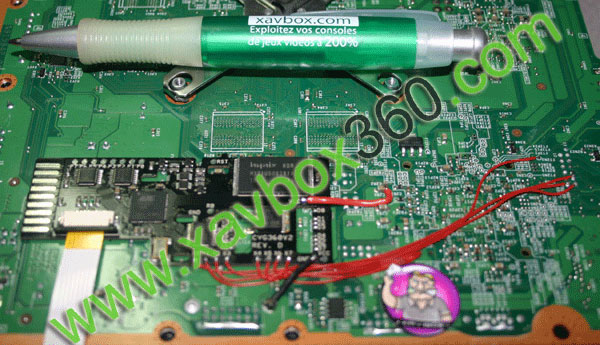

Une fois les points métallisés raccordés, passons au points d'alimentation.

puce implantée

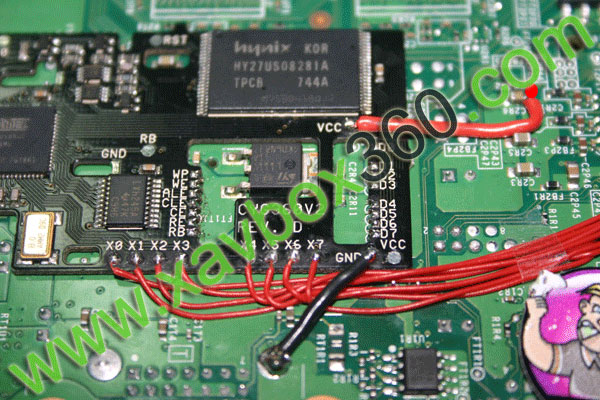

Raccorder la broche VCC sur la partie droite du condensateur le plus haut.
Raccorder la broche GND sur la partie cuivre ou faites un pont entre le point GND de la puce à droite du microprocesseur et la patte à proximité.

détails du CNX

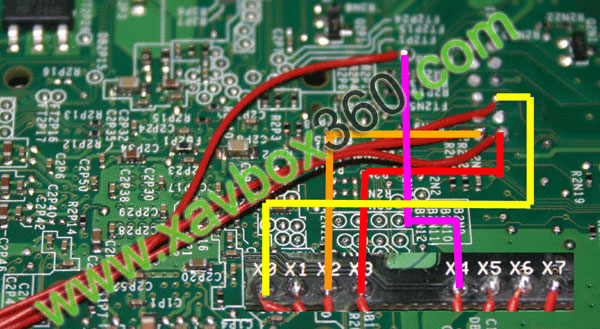

Passons maintenant au raccordements des 4 points
sur la carte mère sur la première face

cnx face a

Raccorder les connexions suivantes :

Puce cygnos X0 Connecteur J2B1 Pin 5
Puce cygnos X2 Connecteur J2B1 Pin 2
Puce cygnos X3 Connecteur J2B1 Pin 1
Puce cygnos X4 Point FT2N3

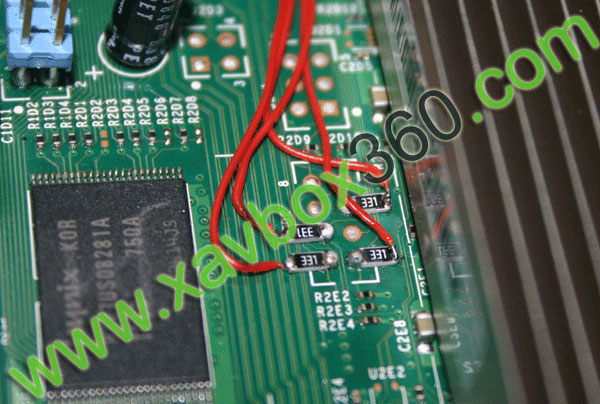

Passons maintenant à l'autre face de la carte mère.

cnx jtag

Vous pouvez utiliser un des trous pour effectuer le passage des fils.
Il est indispensable d'utiliser des résistance et de ne pas raccorder directement les connexions sous peine de griller la carte mère.
Les tensions entre la puce et les points raccordés ne sont pas les mêmes, d'où l'utilisation de résistances.

Vous pouvez utiliser des résistances jusqu'à 1k Ohms.

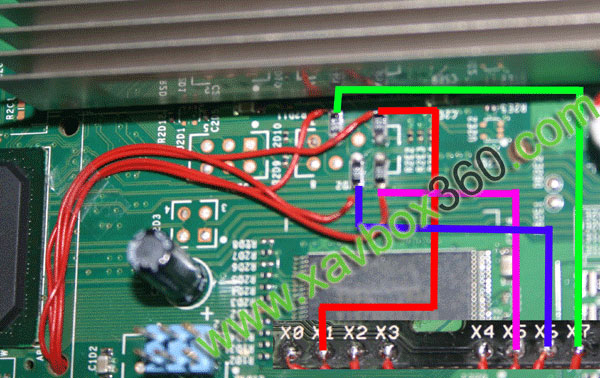

Raccorder les connexions suivantes :

Puce cygnos X2 Résistance 330ohms Connecteur J2D2 Pin1
Puce cygnos X5 Résistance 330ohms Connecteur J2D2 Pin2
Puce cygnos X6 Résistance 330ohms Connecteur J2D2 Pin4
Puce cygnos X7 Résistance 330ohms Connecteur J2D2 Pin5

raccordement Jtag

Observation personnelle :

Ces résistances auraient pu être intégrées sur la puce Cygnos, cela éviterait de rechercher ces composants et serait plus esthétique.
L'agencement des composants sur la puce aurait pu être différent de façon à raccorder par le même systèmes de trous métallisés tous les points sur la même face de la carte mère de la 360.

Vous voilà maintenant avec une puce Cygnos V2 fraichement implantée

implantation de la puce

Suppression de la R6T3

Je vous conseille très fortement de supprimer la résistance R6T3.

C'est la résistance qui alimente le système de consommation des eFuses.
Référez vous au tuto de la puce Cygnos : cliquez ici

Utilisation des programmes

Télécharger sur le site de Cygnos www.cygnos360.com dans la section download le fichier suivant :

  • Cygnos360 V2 Toolbox, Firmware & Drivers

Décompresser dans un répertoire son contenu.
Vous aurez ainsi le programme principal pour piloter la puce Cygnos V2, son driver windows et le firmware de la puce.

Installation du driver

Raccorder l'alimentation de la xbox 360 sans démarrer celle ci.
Raccorder par usb la puce sur votre ordinateur.

Un nouveau périphérique est détecté: Une Cygnos360 v2

Dans la boîte de dialogue Windows, Sélectionner l’option Installer à partir d’une liste et cliquer Suivant
Cocher la case Ne pas rechercher
Cliquer Disque fourni
Sélectionner le fichier Cygnos360.inf dans le répertoire \CygnosV2\Cygnos360 V2 Toolbox 1.01\Driver
Cliquer Ouvrir
Cliquer Suivant
Le driver est installé.

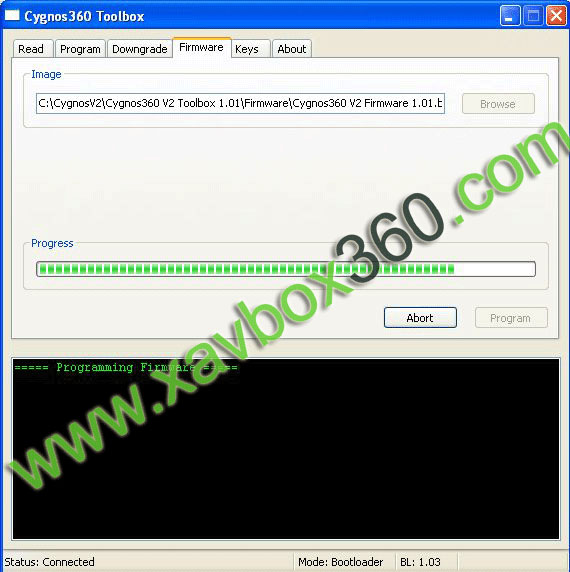

Programmation du firmware de la puce

La puce étant composée d'un microprocesseur, elle nécessite un firmware pour fonctionner.

firmware cygnos

Pour que la puce Cygnos360 V2 soit fonctionnelle, il faut la programmer avec son firmware.

Lors de la première utilisation, celle ci est en mode bootloader.

C'est un mode spécial pour la programmation du firmware.

Lancer le programme Cygnos360 Toolbox présent dans le répertoire CygnosV2\Cygnos360 V2 Toolbox 1.01

Le programme doit détecter la puce et seul l'onglet Firmware est accessible.

Cet onglet est automatiquement sélectionné.

Cliquer sur le bouton Browse (Parcourir) et sélectionner le firmware Cygnos360 V2 Firmware 1.01.bin dans le répertoire \CygnosV2\Cygnos360 V2 Toolbox 1.01\Firmware

Cliquer ensuite sur le bouton Program.

Le firmware est en cours de transfert.

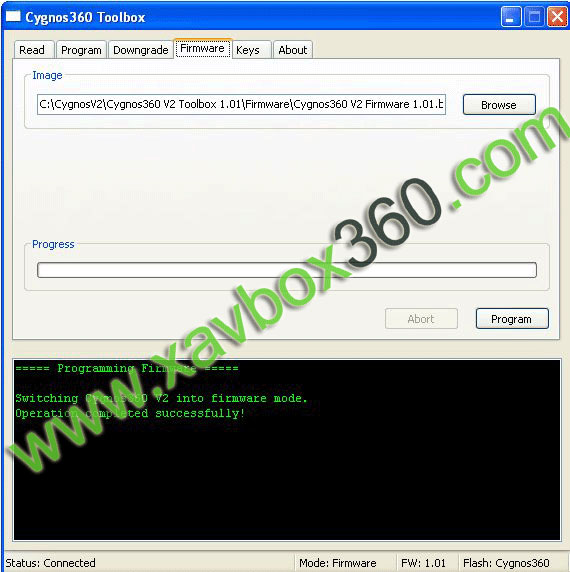

Une fois la programmation du firmware terminée, la puce est redectée en mode Cygnos360 version 1.01

firmware ok

Vous avez maintenant accès aux autres onglets.

Sauvegarde de la nand d'origine de la console
Positionner le switch de la puce Cygnos sur OFF, cela active la nand d'origine de la console.

Cliquer sur l'onglet Read (Lecture)

Cliquer sur le bouton Browse (Parcourir) et selectionner un répertoire de destination. Taper le nom du fichier dans lequel vous voulez effectuer la sauvegarde.

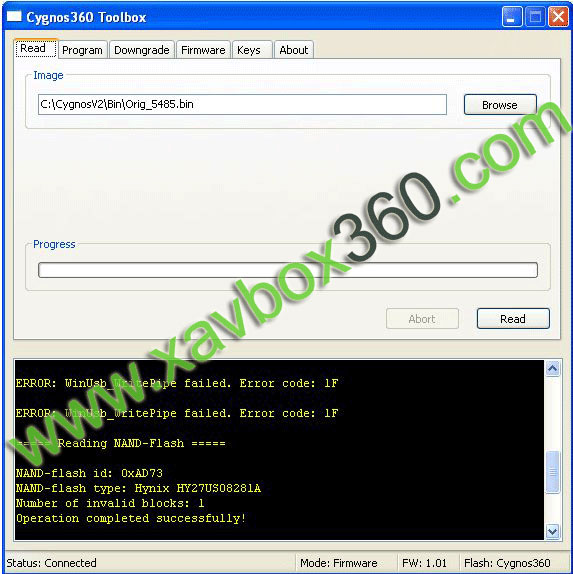

Cliquer sur le bouton Read (Lecture), la lecture de la nand commence.

lecture de la nand

La mémoire est identifiée et son contenu est sauvegardée.

Si la mémoire n'est pas correctement identifiée, cela signifie que vous avez un poblème de raccordement.

Vérifier alors les connexions et les soudures.

Une fois la mémoire sauvegardée, il faut être sur que celle ci a bien été sauvegardée.

Vous pouvez ouvrir à l'aide d'un éditeur hexadécimal le dump que vous avez réalisé et vérifier que le debut est cohérent (présence d'une chaine de texte de copyright Microsoft)

Basculer ensuite le switch de la puce Cygnos360 sur ON et programmer la mémoire nand avec le dump que vous venez de réaliser (voir rubrique programmation d'une nand)

Démarrer la console avec l'interrupteur sur ON, la console doit démarrer et fonctionner normalement.

Si ce n'est pas le cas, votre dump n'est pas bon. Vérifier alors les soudures.

Programmation de la nand

Pour programmer la nand, il faut que la console soit éteinte.

Sélectionner la mémoire que vous voulez programmer
(Interrupteur sur ON = Puce cygnos, Interrupteur sur OFF = Console Xbox)

Attention, ne programmer la mémoire nand de la xbox 360 que si vous avez vérifié votre dump d'origine en le programmant sur la mémoire de la cygnos !

Dans le programme Cygnos360 Toolbox, sélectionner l'onglet Program
Cliquer sur le bouton Browse et sélectionner le fichier dump de nand à programmer

Cliquer ensuite sur Program.

écriture de la nand

Une fois la programmation terminée, vous pouvez tester en :

  • déconnectant la puce et basculant le switch sur OFF
  • débranchant et rebranchant l'alimentation de la xbox 360
  • basculant le switch sur ON
  • allumant votre console

Cette manipulation est nécessaire lorsque l'on vient de programmer la nand. En effet lorsque l'on branche l'alimentation de la xbox, des données sont lues dans la mémoire nand et utilisées par la console.

Vous voilà en possession d'une Xbox 360 pucée Cygnos360 V2. Vous allez pouvoir basculer facilement d'une mémoire nand à une autre, programmer les données de votre choix.

Dernière recommandation: Ne mettez pas à jour votre console avec la mise à jour d'août, le hack jtag ne sera plus effectif si vous le faites.

Pour les anglophones, vous pouvez suivre ce topic sur le forum Cygnos

Site officiel : cygnos360.com

Tuto réalisé par Bonx le 26 octombre 2009
