Xavbox Team

BonxGlitch

Xbox One



360SQUIRT v1 et v1.2

360SQUIRT Programmer et double Nand

360squirt

Merci à la Team 360SQUIRT pour les puces envoyés en tests

| 360Squirt 1.0 | 360squirt 1.2 | Installation 360squirt 1 |
| 360Squirt Programmer | Double Nand |

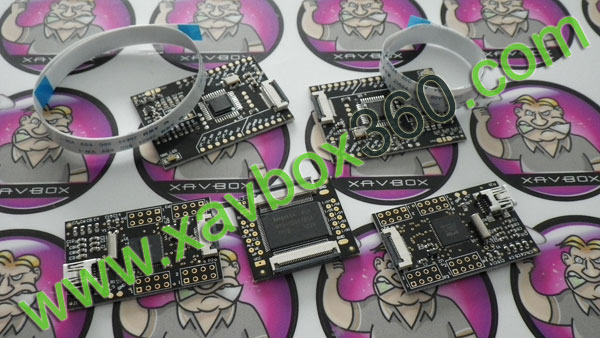

Puces 360SQUIRT :

puce 360squirt

360squirt 1 et 1.2

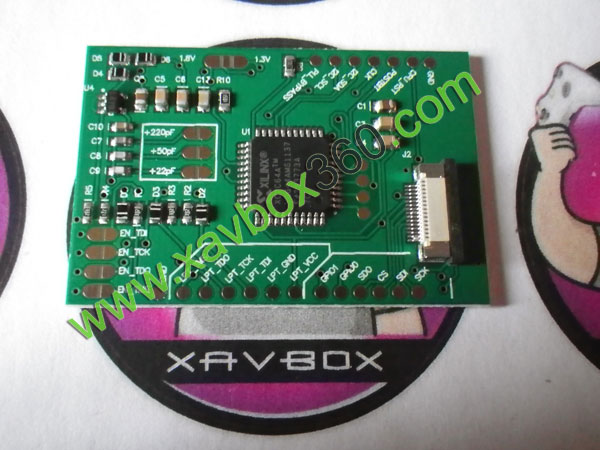

360SQUIRT v 1 :

360squirt

Ce model de puce est de couleur verte

360squirt puce Squirt 360

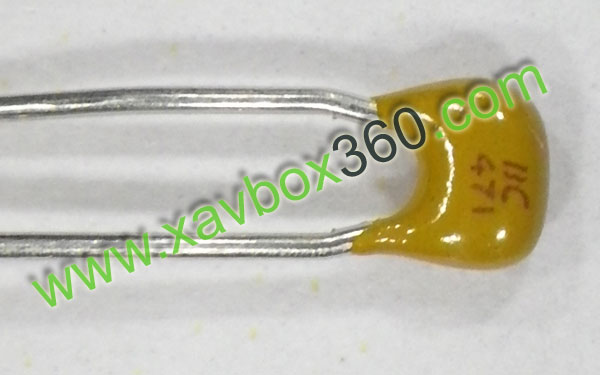

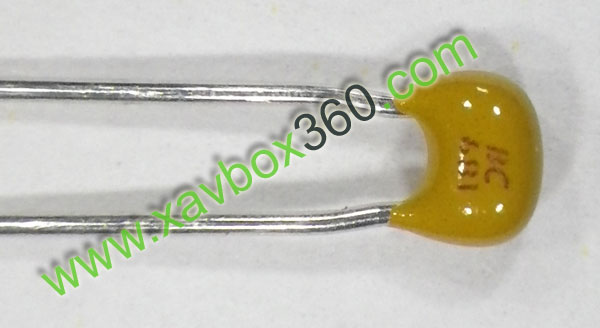

Pour certaines Xbox 360, il faudra ajouter un des condensateurs

condensateur capacitor

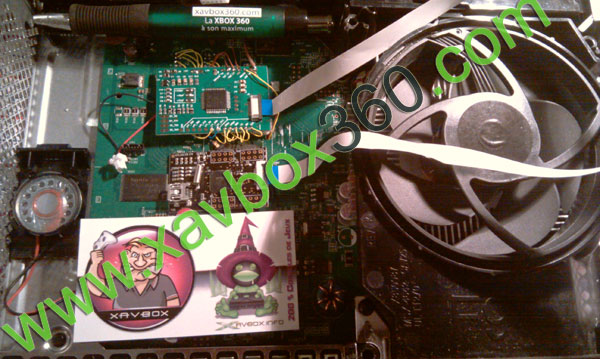

Installation 360Squirt par Angepit

360Squirt

Testons la puce glitch 360 squirt v1.0 cool runner (de couleur verte) accompagnée de son programmateur usb et d'une trés longue nappe de liaison !

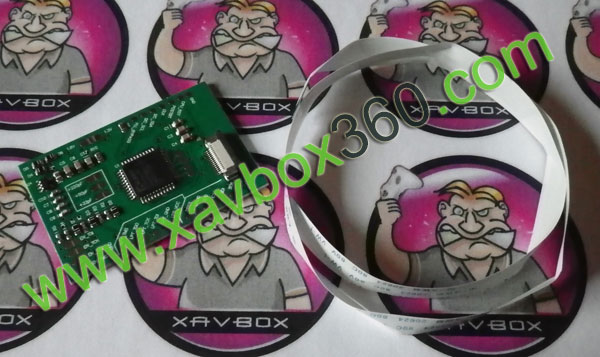

La puce est livrée dans un sachet plastique avec deux condensateurs un de 470 pf et un de 680 pf utiles notament sur une xbox 360 fat!au déballage on s'aperçoit que la puce est assez imposante le spy pour dumper la nand étant intégré et surtout un pcb trés épais ,ce qui constitue déja une bonne impréssion de qualité !

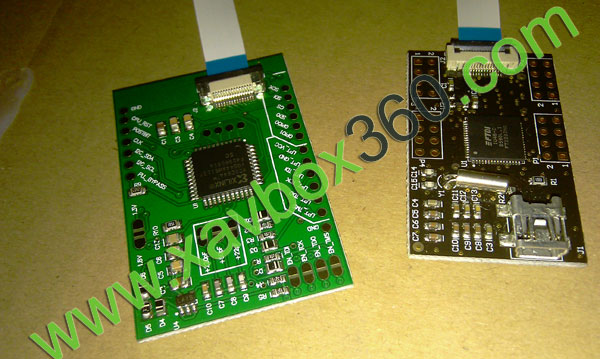

360Squirt et programmateur

Rendez vous sur le site 360 squirt (http://www.360squirt.com/support.php) à la page support pour télécharger tous les outils nécéssaires à savoir "SQUIRT-SOFTWARE" et "SQUIRT BITSTREAM"

Pour les firmwares profitez aussi pour récupérer les diagrammes pour les connexions spy et glitch correspondant à votre console içi les test seront éffectués sur une 360 slim !

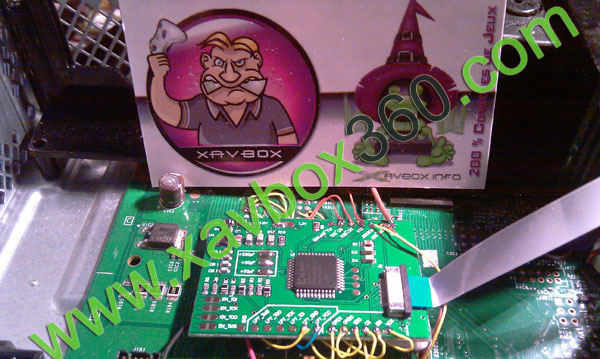

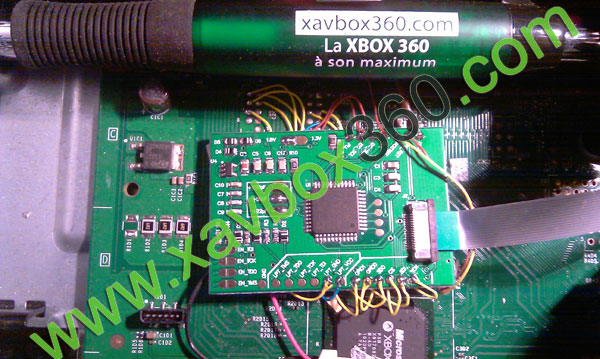

On soude la puce avec ses connexions spy et glitch ce sont 2 diagrammes distincts !on soude aussi le pont 1.8v(slim) ou 1.3v(fat)!vous remarquez 3 autres ponts(condensateurs) juste en dessous 220pf ,+50,+20 ,soudez le premier et si par la suite les temps de boot ne sont pas satisfaisant vous pourrez les rajouter ,moi j'ai du faire les 3 !

installation puce squirt pose puce 360squirt

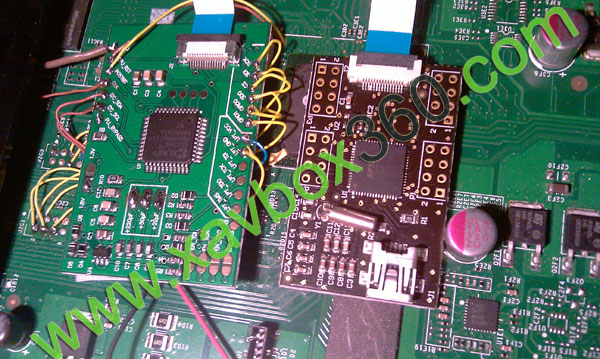

Programmation de la puce avec son programmateur usb!branchez la puce au module usb avec sa longue nappe et reliez le module au pc via usb !!

Dans les softwares allez à squirtjatg software et procédez à l'installation ! Copiez le firmware correspondant à votre console ,içi c'est trinity.1.1.svf ,et collez le dans le répertoire urjtag dans c program files (x86 pour windows seven) ! Cliquez sur jtag.exe ,une fenetre msdos s'ouvre, tapez les commandes se trouvant dans le fichier texte fourni dans le dossier urjtag

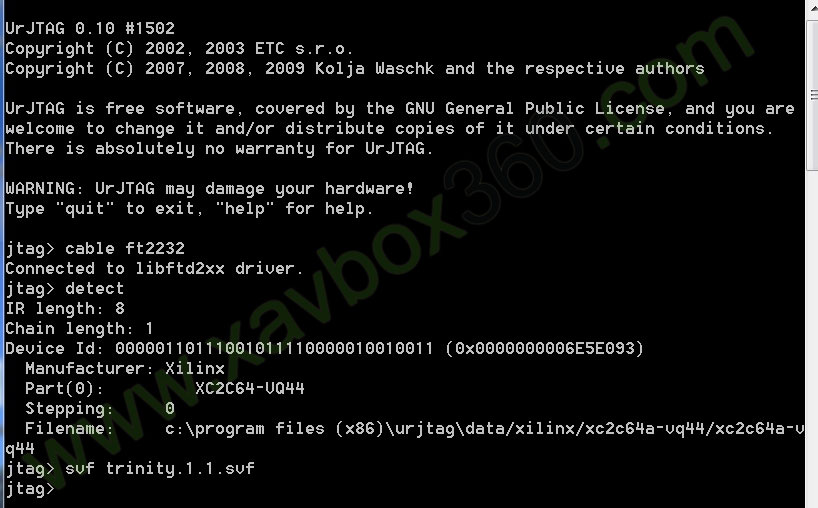

Vous devez avoir ça à l'écran

programmation puce squirt

De retour à l'invit de commande jtag fermez la fenêtre, votre puce est programmée !!

Pour le dump de la nand vous utiliserez squirter 0.2 vous pouvez suivre le tuto double nand de pedro en cliquant ici à partir du dump de la nand c'est la meme procédure !!

Créez ensuite votre image ecc soit avec squirter 0.2 ou avec avec le logiciel que vous souhaitez, perso j'ai une préférence pour multibuilder ! Vous pouvez à présent flasher votre image ecc toujours avec squirter 0.2 ou
un autre logiciel aussi et récupérer cotre clée cpu pour préparer votre nand hackée avec multibuilder derniere version !

Il ne reste plus qu"à flasher la nand de la console sur clée usb en y mettant votre nandflash.bin obtenu et le fichier "xenon.elf" que vous trouverez dans rawflash derniere version!voila la console est prête, bien sur vous devez mettre fsd et les fichiers nécéssaires sur le disque dur interne ou externe et profiter des joies du glitch !!

Pour ma part le montage a été fait conforme au diagramme de la team (notamment masse et vcc) et longueur de fil normale sans plus,ce qui donne des temps de boot en 30 secondes maxi à tous les coups, les temps de boot ont pu etre améliorés aprés avoir soudés les 3 ponts succéssivement !!

Les tests de la puce ont été éffectués sur 3 semaines et pas loin d'une centaine de boot !! La nappe qui relie la puce au module usb est suffisament longue pour mettre le module à l'extérieur de la console afin d'intervenir sur la puce ou sur la nand si besoin est !

En conclusion, une puce de trés bonne qualité qui fait bien le boulot ; une team trés réactive avec un site aujourd'hui trés complet et qui semble s'impliquer sérieusement dans les avancées du glitch..... A suivre de près avec un grand intéret !!

Pour toute aide n'hésitez pas à passer nous voir sur le forum, qui je vous le rappel est le support officiel de la puce (CLIQUEZ ICI)

soudure puce squirt soudure puce glitch hack puce gligli

Testé le 16 avril 2012 sur Xbox 360 Slim par Angepit

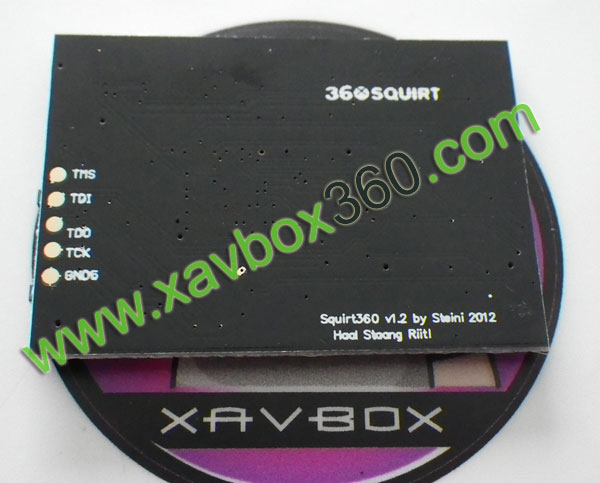

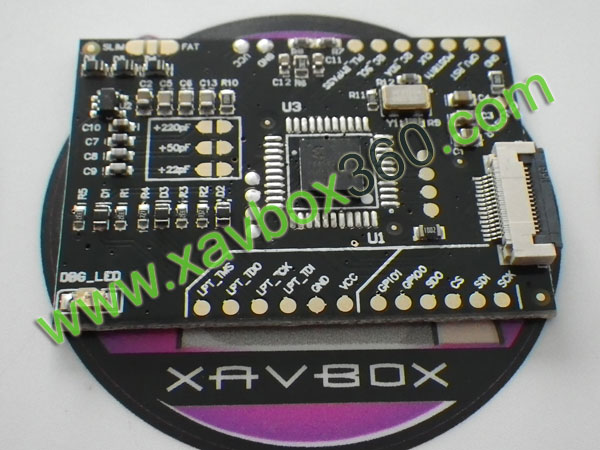

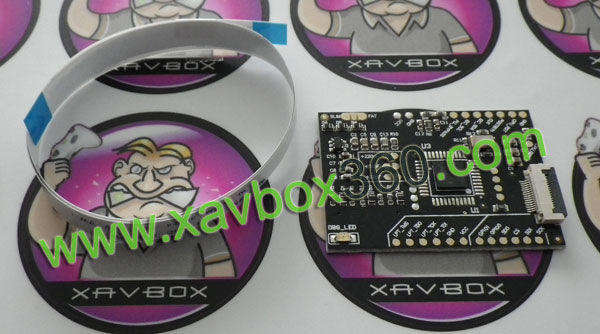

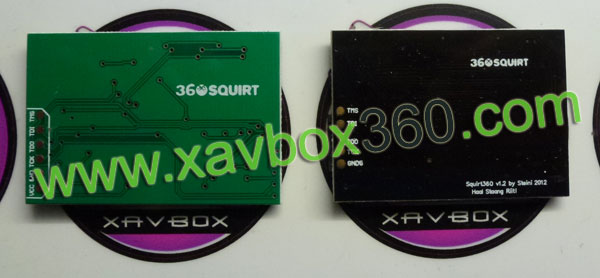

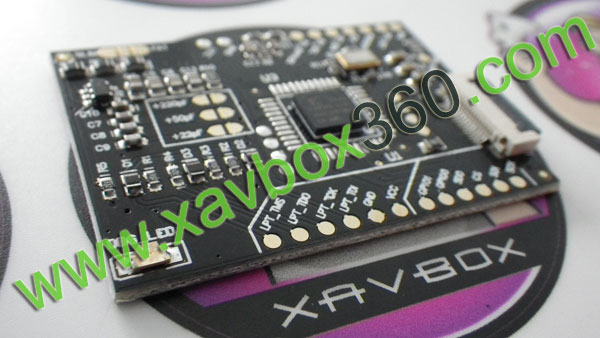

360SQUIRT v 1.2 :

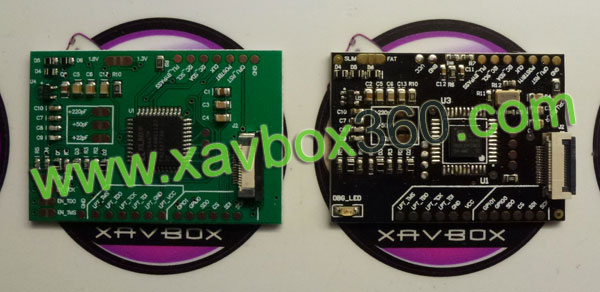

360squirt v 1.2

en vente ici
360 squirt 1.2

  • 100% compatible avec les firmware GLITCH HACK open source & le firmware du Squirt Coolrunner
  • SPI NAND Flash programmer* (pas besoin de programmer tel que le NandX, le ProgSkeet, etc.)
  • Compatible avec les cartes mère FAT et Slim
  • Calibration embarquée sur la carte pour les Slim (ne nécessite pas de séparer les condensateurs et les diodes)
  • Régulateur de voltage de l'alimentation
  • Mise à jour possible par port Parallèle (circuit embarqué, nécessite simplement un câble parallèle)
  • Mise à jour Mise à jour possible par port USB*
  • Connecteur ZIF 15 pines embarquées et prêt à être connecté à la carte esclave MCU*
  • Câble plat 30 cm, 15 pines inclus
  • Meilleur marché que les autres puces du marché comme la Coolrunner

* caractéristiques disponible avec la carte esclave MCU

puce squirt squirt 360 puce squirt

360SQUIRT PROGRAMMER :

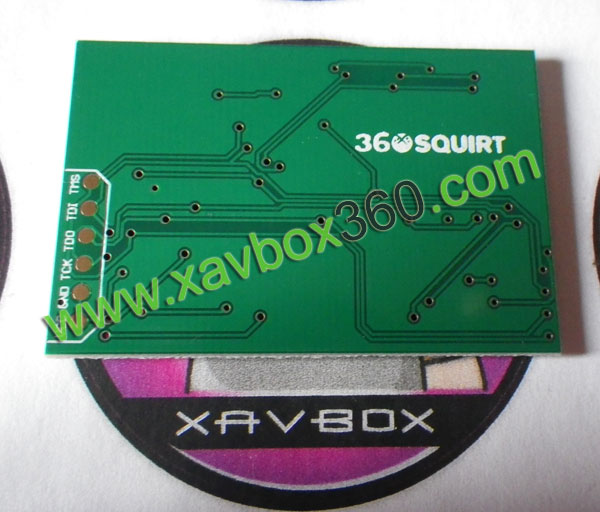

Fin décembre 2011, la Team 360SQUIRT m'envoit le programmer en version Beta, en voici juste une petite photo, vous n'en saurez pas plus, mais la version finale sera en test dès sa sortie

programmer 360squirt beta

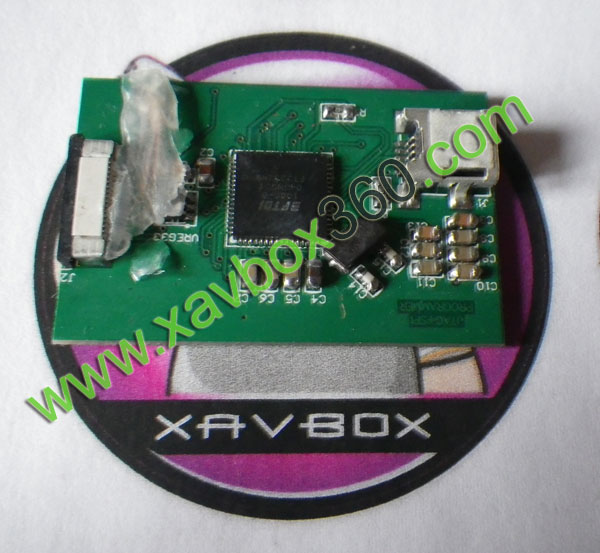

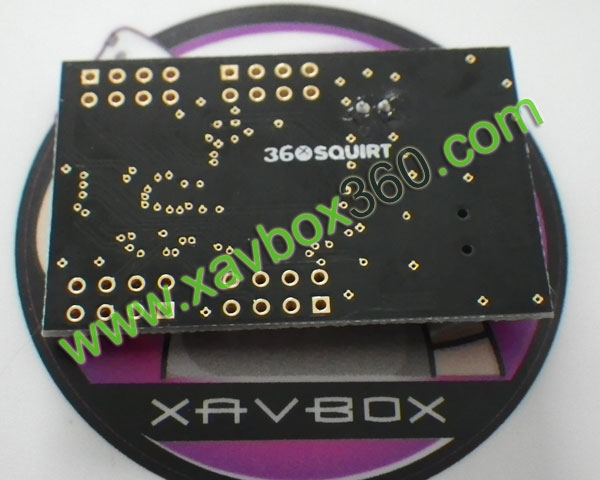

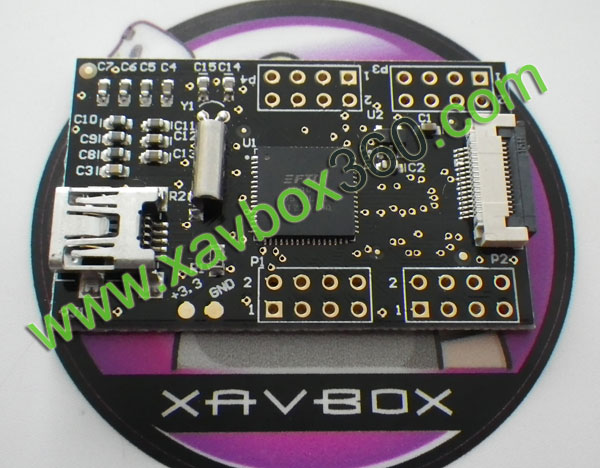

le 13 mars 2012, je reçois la version finale du programmer 360SQUIRT

360squirt programmer

Squirt programmer en vente ici
squirt slave programmer

SQUIRT PROGRAMMER USB 2.0 JTAG/SPI :

Carte Squirt optionnelle :

  • FTDI MCU intégrant un port USB 2.0
  • Programmation du Glitcher Xlilinx par USB
  • Lecture et écriture de la Nand Flash de la X360 par USB
  • Connecteur 15 pines ZIF, plug and play pour la SQUIRT360
  • Petite taille 3x3 cm ;)

Double Nand :

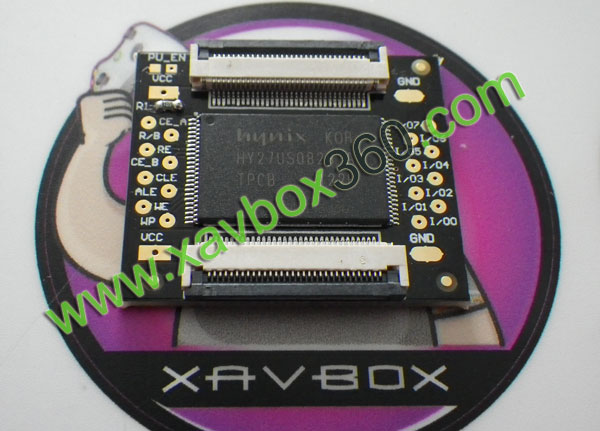

360squirt double nand

double nand 360squirt

en vente ici

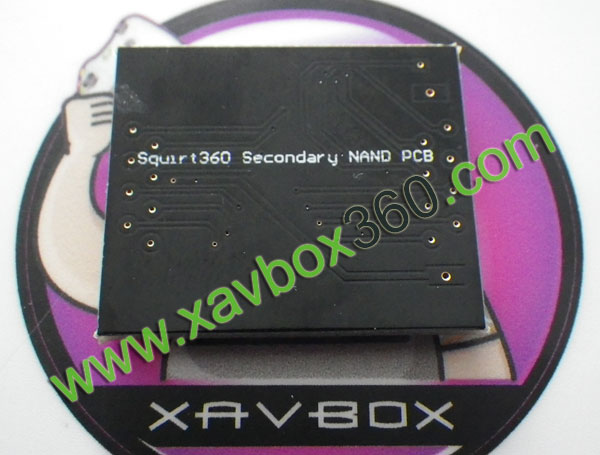

squirt dual nand pcb

La Nand PCB Squirt est une simple nand flash hynix de 16 Mbyte installée sur un magnifique PCB avec toutes les connexions dont on peut avoir besoin.

Cette carte embarque une Double nand aux caractéristiques simples au meilleur prix !!!

Fonctionne entièrement avec le Squirt sans avoir de piste à couper et permettant de switcher la nand à l'aide du bouton "sync" sur la console !
Simple, rapide et entièrement intégré à la console !

double nand 360squirt

Totallement compatible avec n'importe quelle puce RGH Cool runner.

  • Résistance 10KOhm embarquée
  • ZIF 32 pin pour connecter la Nand sans soudure
  • ZIF 32 pin pour connecter une autre Nand sur PCB... Plus de 2 Nands en ligne !
  • ZIF 32 pin pour connecter un programmateur parallèle (comme le ProgSkeet) !
  • Connexions par fils pour installation sans le clip.

cliquez sur l'image ci-dessous pour voir
le tuto d'installation de la double nand

installation dual nand

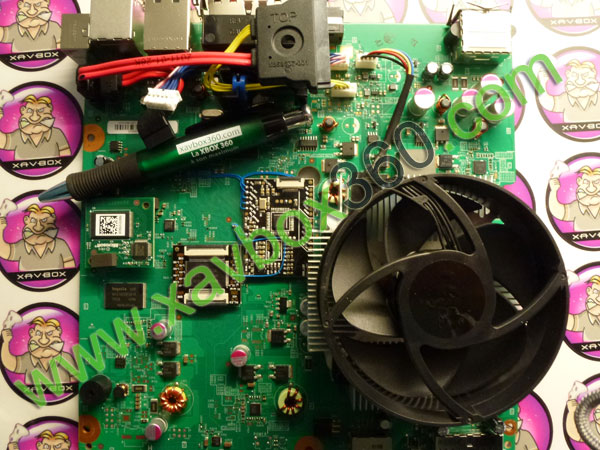

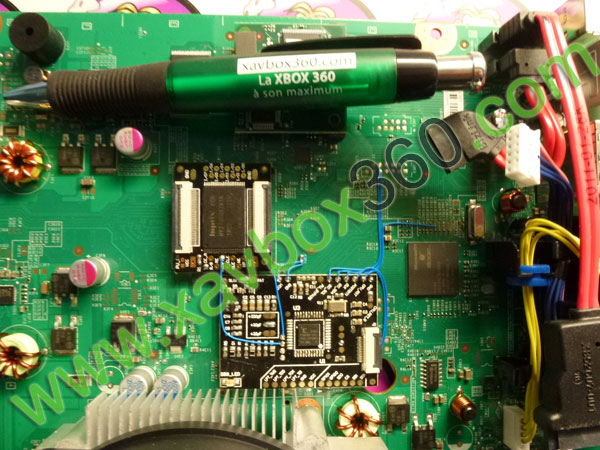

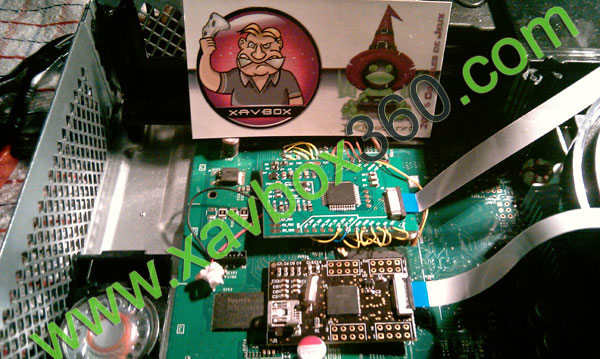

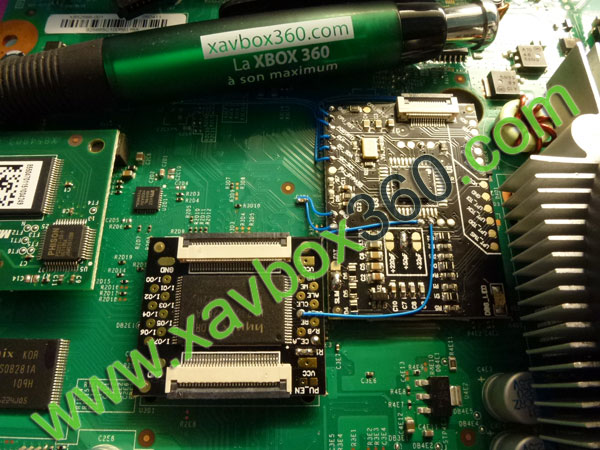

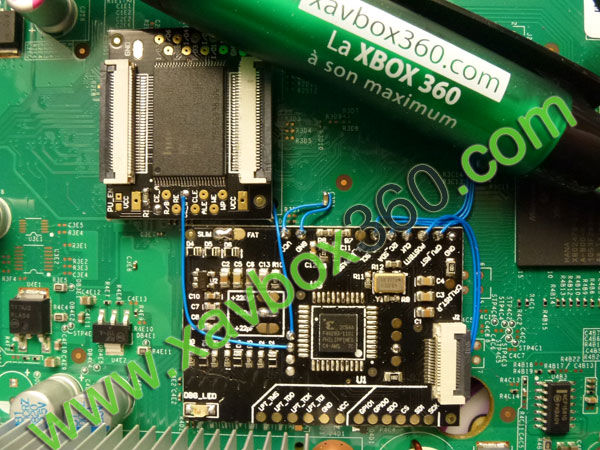

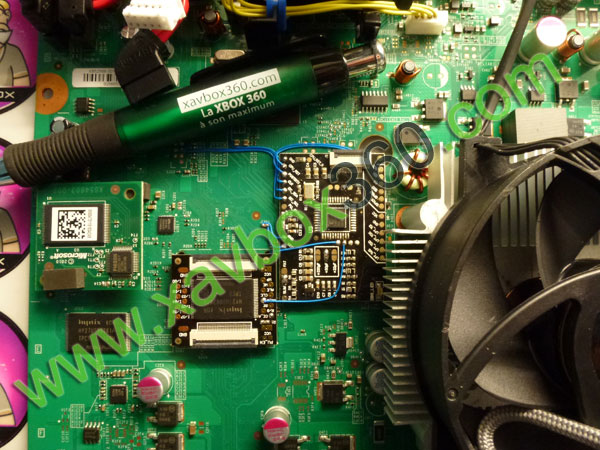

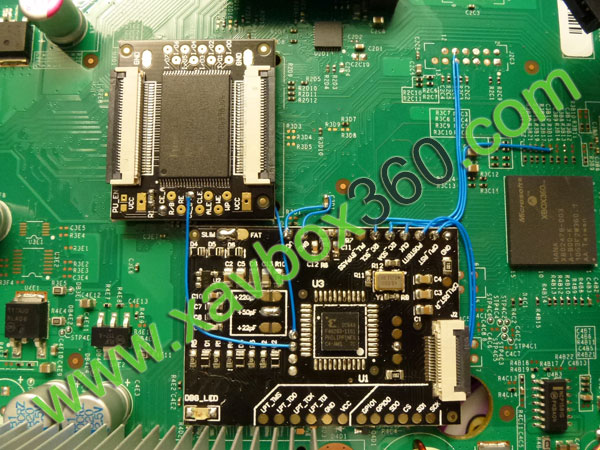

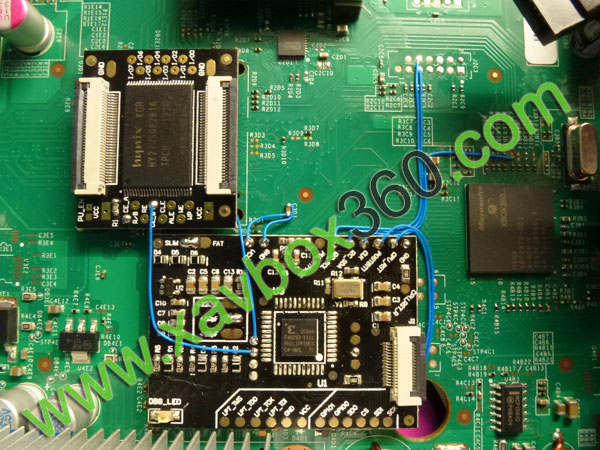

Photos de pose de la puce :

pose de puce 360squirt

Voici quelques photos de montage réalisées par Pedro93

pose de puce squirt soudure puce 360squirt puce squirt

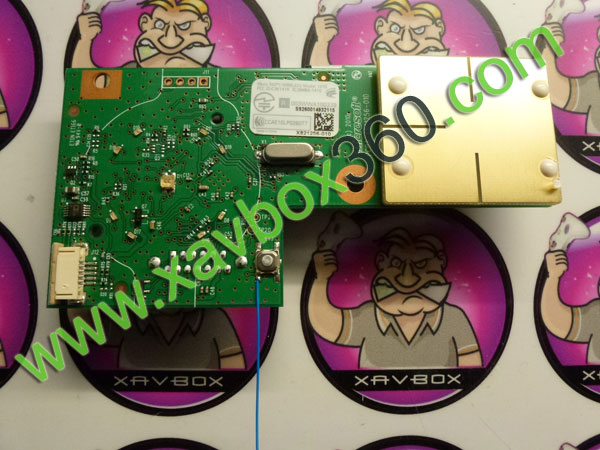

puce squirt puce rgh soudure fil

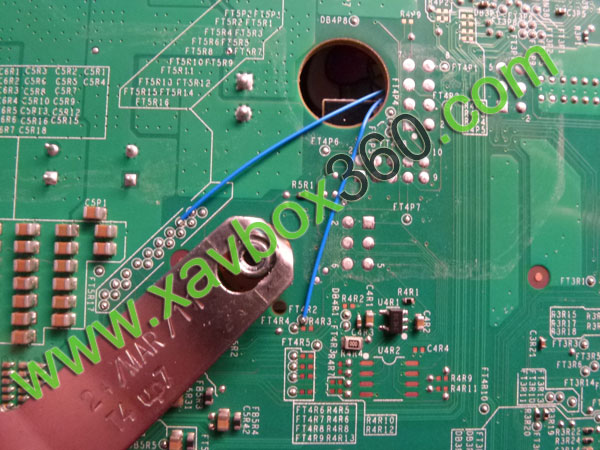

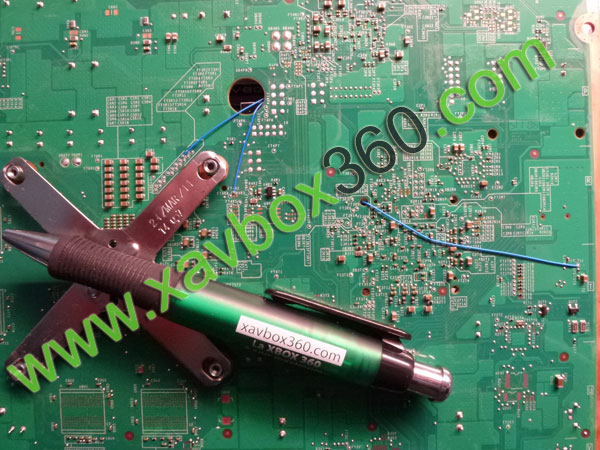

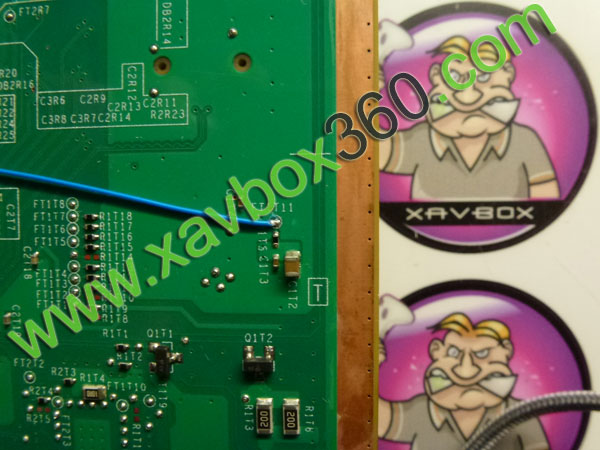

dos de la carte mère fils soudure puce glitch hack

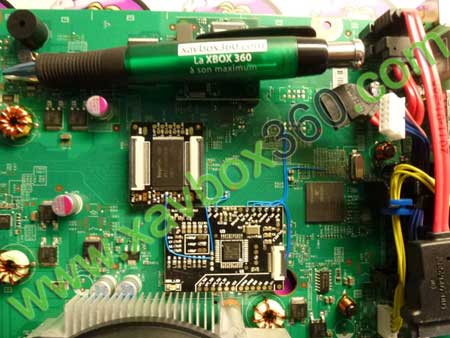

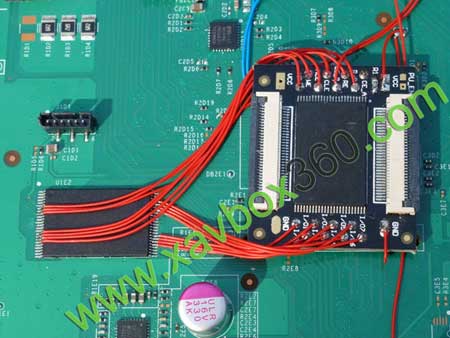

double nand RGH   dual nand reset glith hack



Et une vidéo pour montrer la double nand en action :

Vidéo réalisé par Pedro93 :

  • Premier démarrage, puce activée et boot sur freestyle
  • Second démarrage, puce désactivée en appuyant sur la touche synchro et dash original.


dual nand 360squirt par xavbox

Page réalisée le 30 décembre 2011 par Xavbox
Mise à jour le 13 mars 2012
