Test de la Glitchip 360 par Angepit

en vente ici
x360 glitchip V2.2

Nous allons tester la glitchip 360 avec sa DNA (double nand) et son QSB (quick solder board) sur xbox 360 slim avec une carte mère corona v1.

DNA en vente ici
x360dna dual nand

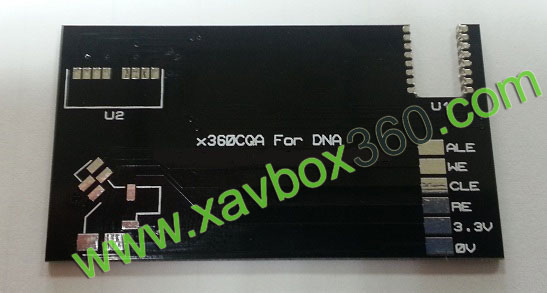

QSB en vente ici
qsb x360cqa corona

Rappelons pour l'heure que l'utisation d'une double nand est réservé à ceux qui utilisent le xbox live et dans le même temps profiter des joies du glitch... hors ligne cela va s'en dire, c'est globalemnt comme si vous aviez 2 consoles en une seule, une modifié et l'autre à l'état d'origine.

Nous allons donc voir sa mise en place à l'aide du QSB sorti à l'entrée de l'été et qui est trés pratique.

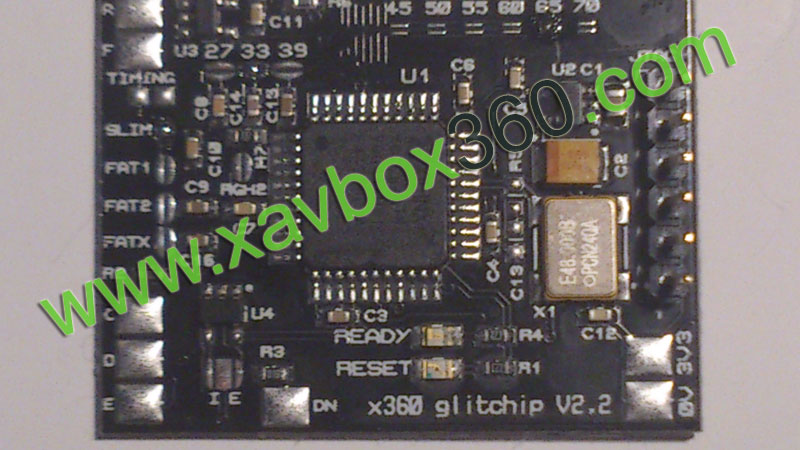

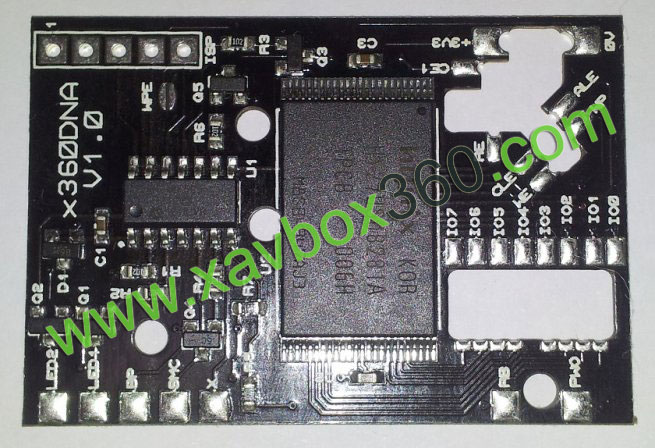

Voiçi donc les 3 "puces" qu'il va falloir souder. Je remerçie au passage notre boutique partenaire Arcalide pour l'envoi express des puces.

glitchip 360 puce glitchip 360 pcb

Vous pouvez mettre à jour votre console au kernel actuel (16537 au moment de ce tuto) avant d'éffectuer un dump. Pour les opérations concernant le dump ou le flashage vous pouvez utiliser j-runner avec ce tuto

Commencez par dumper votre nand en ayant soudé au préalable le module usb (nand x ou jr programmer par exemple) en utilisant donc j-runner

Aprés toutes les vérifications nécéssaires quant au bon dump de votre nand flashez l'ecc et soudez la glitchip 360 si ce n'était pas déja fait comme ci-dessous.

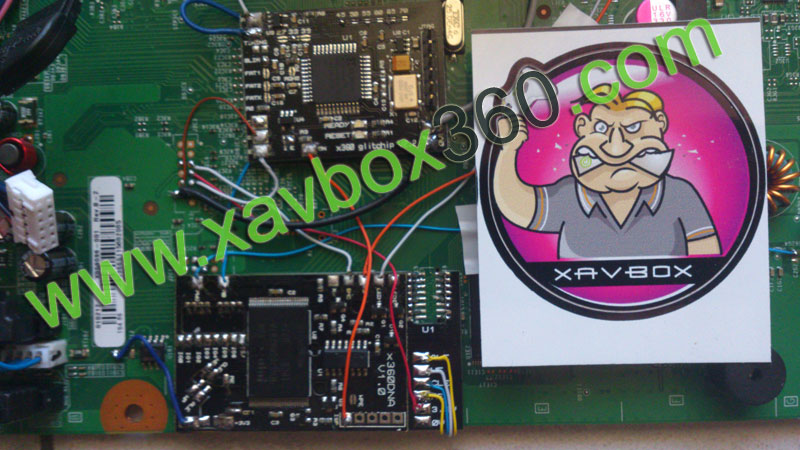

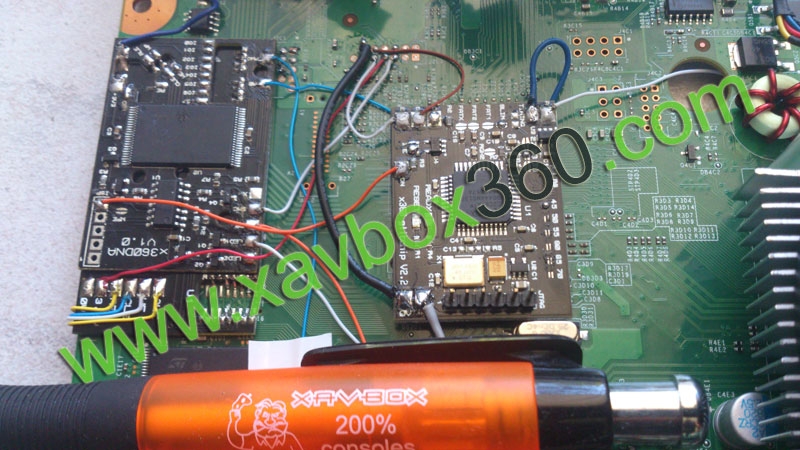

soudure puce xbox 360 carte mere xbox 360

La photo est prise aprés montage complet, mais à ce stade il n'est pas utile de monter la double nand, procédez étape par étape.

Insérez un firmware dans la puce, préférez dés le départ le "1.3" de j runner en configurant votre glitchip 360 comme expliqué sur le plan de montage, branchez le câble réseau sur la console et démarrez la.

Vous aurez un boot sur le xell dans la minute, vous affinerez plus tard les temps de boot une fois le glitch en place avec la DNA ; récupérez la clef CPU via j runner.

Créez votre nand hackée upflash.bin avec j-runner ou votre logiciel habituel au dernier kernel en vigueur et mettez le de coté, c'est lui que l'on flashera dans la DNA.

Vous pouvez à présent flasher votre nand interne avec le dump d'origine "nanddump.bin". Pensez à laisser soudé votre module usb pour finir en flashant la DNA une fois installée.

Installation de la DNA avec son QSB :

Le QSB pour corona est un outil indispensable car sans travailler plus vite vous allez gagner au moins 40 minutes de temps par rapport à une pose filaire sur ces points là, en effet comptez 2 à 3 mn maximum pour poser le QSB et la DNA par dessus, cependant attention 2 soudures précises et inutiles ne doivent pas être faites, regardez ci-dessous.

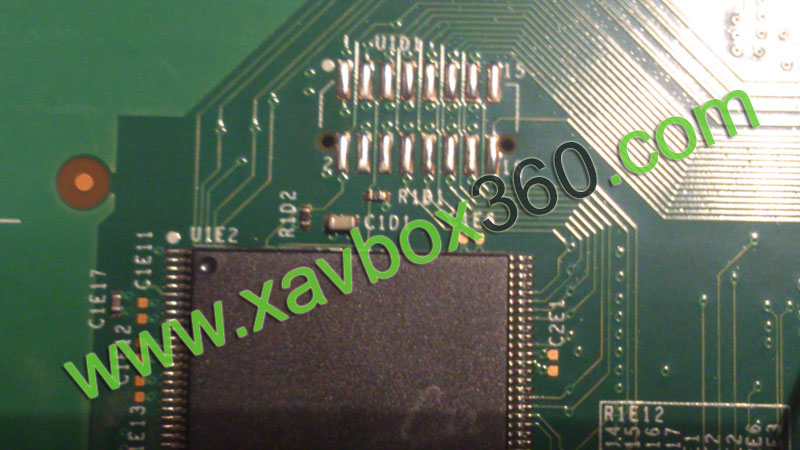

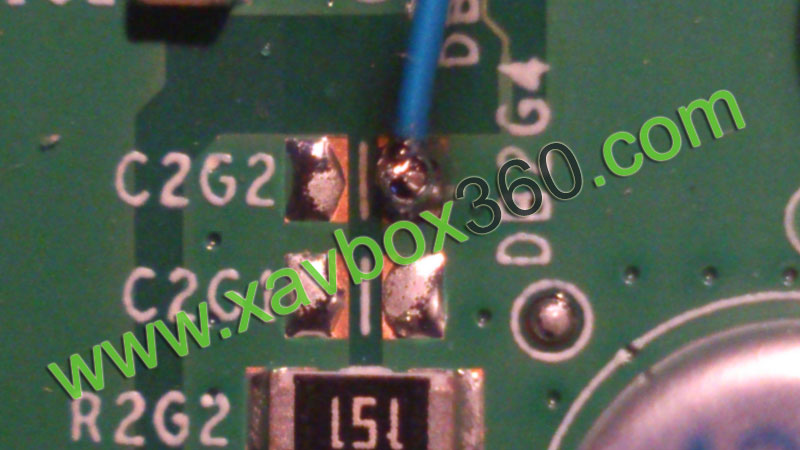

soudure xbox 360 soudure

Le QSB va venir s'appuyer contre le condensateur C1D1 et recouvrir la résistance R1D1, comme vous voyez il y a 2 points de soudure juste devant qui, ça tombe bien ne sont pas à faire pour le fonctionnement, donc abstenez vous pour éviter de noyer la résistance dans la soudure, vous pouvez souder tout le reste si vous voulez mais ne prennez pas de risque avec ces 2 soudures inutiles j'insiste.

Vous allez souder la DNA sur le support QSB ; il est inutile de fixer DNA et QSB avec du scotch double face, les soudures sont suffisantes.

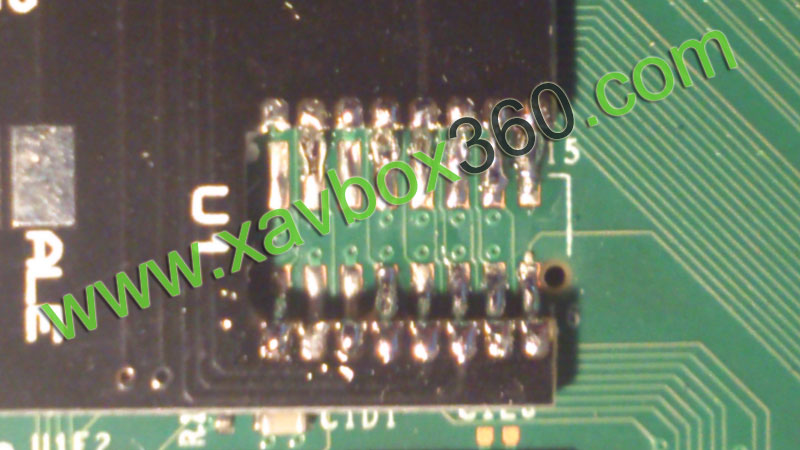

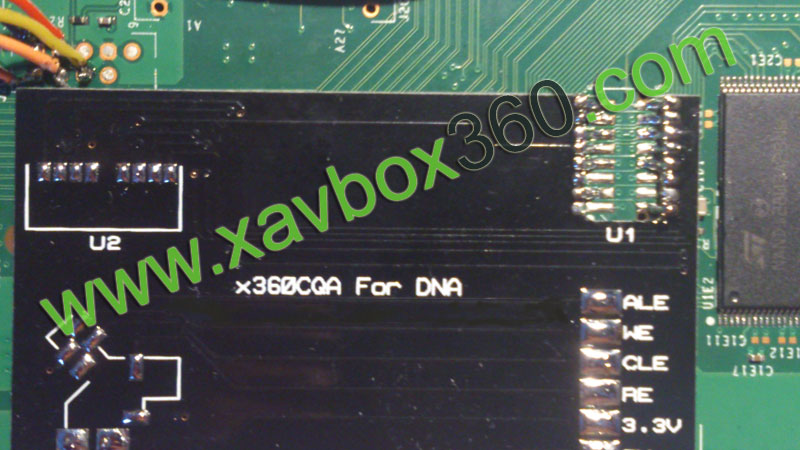

qsb soudure qsb

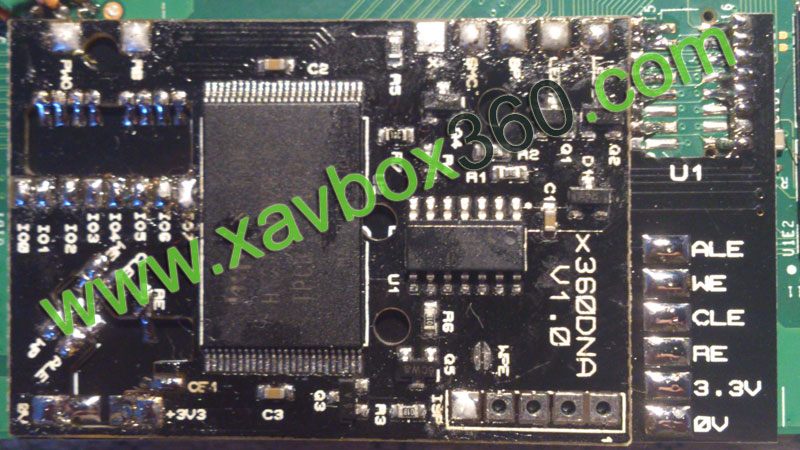

La DNA tient avec les soudures U2 qui reprennent celles que vous avez faites précédemment coté U1, vous devez faire également les autres points à l'écran "ALE,WE,CLE,RE,3.3V,0V (masse)" qui sont repris à droite du QSB ,faite également le point CE à coté du 3.3V de la DNA, il vient de U1 aussi, la pose DNA et son QSB est terminé le reste se pose en filaire.

Soudez tout les fils situés sur le dessus de la carte mère en suivant le plan de la team, notez que le point SMC est commun (forcément) au module USB que vous avez laissé, soudez les ensemble pour le moment. Soudez pour finir les points sous la carte mère.

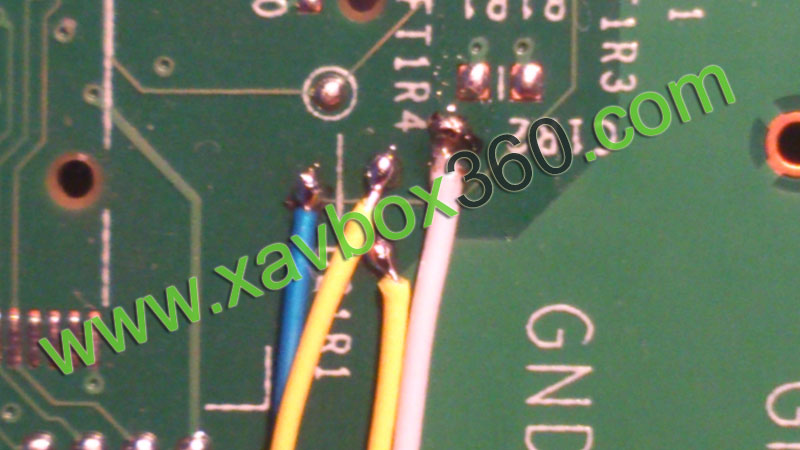

soudure puce xbox 360 soudure fils

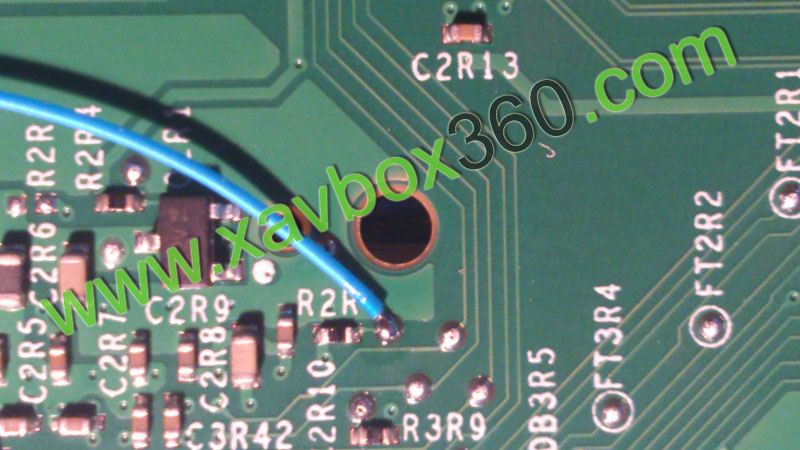

les 4 points sous la DNA (sous la carte mère) le 5eme point (RB) sous la carte mère

Il ne vous reste plus que les 2 points sur le ROL à effectuer et ce sera terminé. Identifiez bien le PCB du ROL que vous avez il y en a 2 différents, comme expliqué sur le plan ça déterminera si vous soudez LED1 ou LED2, dans mon exemple c'est LED2.

Grattez éfficacement la pastille pour étamer correctement sinon ce sera collé mais pas soudé, la LED du ROL ne s'allumera pas.

carte mere xbox360 puce xbox360

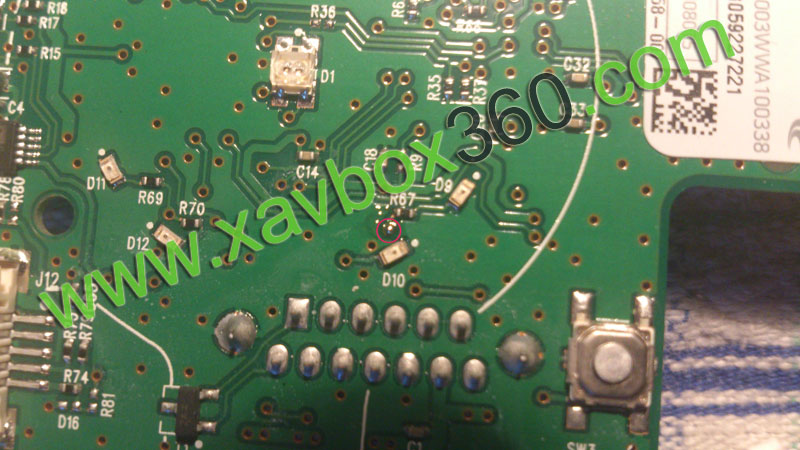

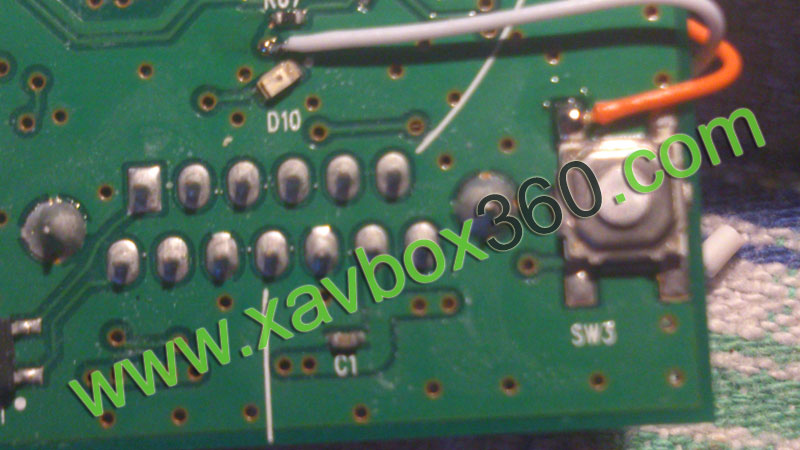

entouré en rouge le point LED2 étamé les 2 points LED2 et BP soudé

La pose est terminée il ne vous reste plus qu'à valider votre montage comme expliqué dans la notice de la team glitchip, console branché sans la démarrer. La led sur le rol clignote en restant appuyé sur le bouton synchro ?

Bravo votre montage est réussi il ne vous reste plus qu'à flasher la nand modifiée, la LED du ROL allumée au préalable (nand externe) et à déssouder votre module usb, vous n'aurez plus qu'à amèliorer vos séquences de boot si nécéssaire et profiter des joies du glitch d'un coté et du xbox live de l'autre!

Vous pouvez préparer votre disque dur externe avec FSD, sachez qu'il est préférable d'utiliser un profil différent sur la partie glitch de la partie officielle.

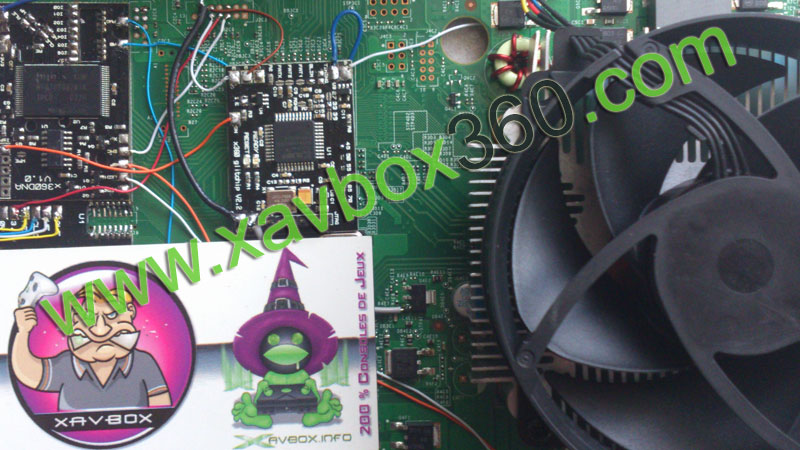

puce xbox 360 pose de puce xbox360 glitch xbox 360

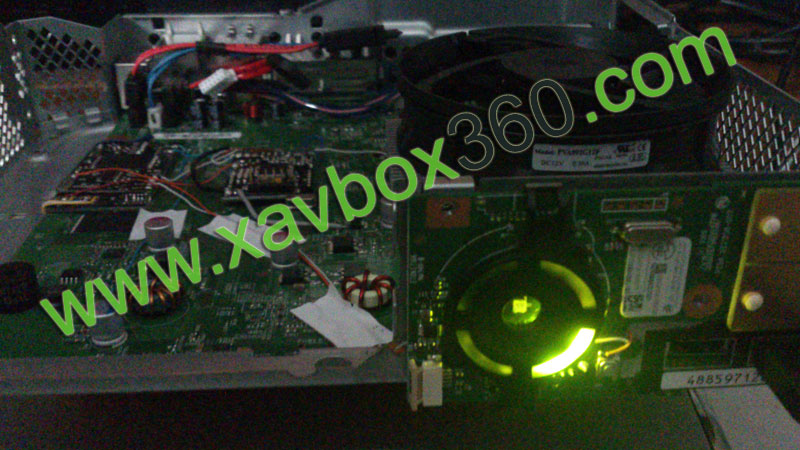

led allumée on est sur nand externe

Avant d'en terminer j'attire votre attention sur un problème constaté sur corona v1 (v3 v4 sont les memes techniquement parlant donc méfiez vous aussi).

Le symptôme :

Console qui s'allume et qui s'éteind de suite, celà à plusieurs reprises uniquement sur la nand externe, les fréquences du problème peuvent être différentes d'un modèle à l'autre ; lorsque la console démarre, pas de souçi elle boot sans problème mais il faut s'y reprendre à plusieurs fois et c'est trés pénible à la longue.

LA solution est trés simple il vous suffit de supprimer le point PWO, ce point sert à pouvoir booter à chaud d'une nand à l'autre et dans ce cas ça ne fonctionne pas correctement par contre ça empêche le démarrage normal de la console sur la nand externe qu'elle soit glitché ou en rétail.

En suprimant le PWO tout rentre dans l'ordre par contre vous serez obligé d'éteindre la LED avec synchro une fois la console éteinte sinon elle reste allumée en permanence, c'est pas bien méchant.

crack xbox360

Le PWO se situe à l'avant tout seul sur la carte mère

En conclusion un trés bon combiné glitchip 2.2, DNA,QSB trés pratique à installer, mais également à utiliser, temps de boot satisfaisant un pur bonheur !!

Notez bien que la pose d'une double nand est trés délicate et nécéssite plus d'une trentaine de micro soudure, il est évident que la pose reste réservée aux passionnés du fer à souder et ne constitue pas un travail d'essai ou de formation à la soudure, évaluez bien vos possibilités votre expérience et votre matériel avant de vous y attaquer.

Pour toutes questions retrouvez toute l'équipe xavbox à votre disposition sur le forum

Le sujet concernant ce tuto est visible ici, posez vos questions

Page réalisée en octobre 2013 par Angepit
