Cracker la Xbox 360 Slim

avec le DGX v 1.0 S par Jean-Luc

cracker xbox 360

Si votre version de dashboard n’est pas supérieure à 14719, le DGX n’est pas nécessaire.

Identification carte mère Xbox 360 Slim :

9.6A = Corona, 10.83A= Trinity

xbox 360 corona

Commencer par identifier la version de votre console Xbox 360 Slim.

Carte mère Trinity ou Corona. Nous allons nous intéresser sur la Corona qui est actuellement présente dans la majorité des packs consoles neuves qu’on peut acheter…

Quelques anciens lots sont équipés de carte mère Trinity, modèles qui nous intéressent un peu moins puisque la majorité de ces consoles Xbox 360 sont équipées de lecteurs modifiables avec la possibilité d’installer le Xkey 360 sans a avoir à effectuer le RGH. Il suffit pour ces modèles de dumper le lecteur et de rajouter sur la micro sd le firmware dummy.bin…

Un autre tuto abordant l’installation du dgx sur Trinity sera publié prochainement…

Version du dashboard : Aller dans paramètres système et infos système afin de vérifier que la version est bien supérieure à 14719. En dessous et jusqu'à cette valeur (14719) le DGX Xecuter n’est pas nécessaire.

Démonter la console Xbox 360 Slim complètement.

Vérification du lecteur 360 Slim en passant … Ici dans notre cas, nous avons un lecteur DG-16D5S FW Ver : 1532

lecteur xbox 360

Revenons à notre carte mère Corona :

Nous sommes en présence d’une corona V4 avec les résistances R2C7 et R2C6 absentes.

Il faudra ponter ces points ou souder 2 résistances cms 100 ohms.

carte mère xbox 360 carte mère corona

Veuillez noter également que le point POST-OUT est caché sous le CPU.

Il faudra souder ce point C directement sous le CPU (pas bien compliqué pour quelqu’un qui sait souder…).

Pour les débutants l’utilité du nouveau produit de la Team TX, le postfix cpu adapter sera d’une grande utilité. Le postfix adapter se fixe simplement et vient pointer directement via une petite aiguille sur le point POST_OUT.

outil xbox 360 outil flashage outil flash xbox 360

Outils nécessaires pour la modification de cette Xbox 360 Slim Corona V4 :

  • Puce DGX S 1.0
  • Postfix adapter cpu
  • Fer à souder, étain, fil kynar
  • Kit démontage Xbox 360 slim
  • Module dump nand
    (Nand-x ou autre spi)
  • Logiciel : dernière version JRunner (cliquez ici)
DGX v 1.0 en vente ici
dgx addon xecuter slim
  • 1 puce glitch avec quartz compatible Corona ou 1 puce Xk3y pour finaliser le hack 360
Postfix Corona v4
postfix adapter-cpu
Nand-X RGH Xecuter
nand x rgh edition
XKey v2
xk3y v2 sans remote
CR3 Lite Coolrunner 3
coolrunner 3 cr3 lite

Allé c’est parti pour récupérer cette clé CPU, dvd…

On commence par ponter R2C7 et R2C6 et étamer ces points sur la carte mère 360 slim corona v4 sinon la lecture de la nand ne sera pas possible.

carte mere xbox360

Puis installer le Postfix pour récupérer le POST_OUT simplement.

puce xbox 360 soudure 7 fils

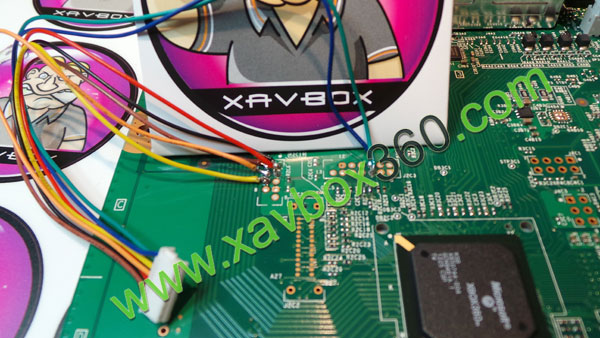

Soudure des 7 fils pour dumper la Nand, dans ce cas j’utilise le NAND-X, avec les codes couleurs des fils, pas possible de faire d’erreur.

soudure nand x

xbox 360 soudure xbox 360 soudure fils

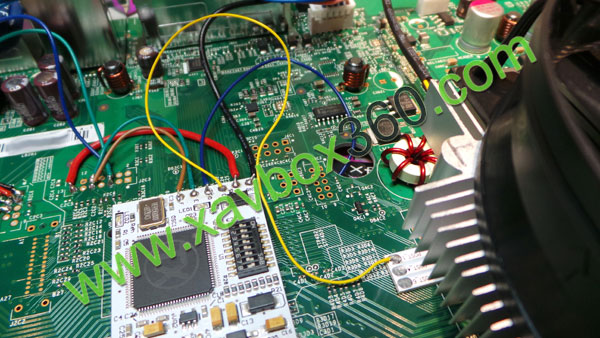

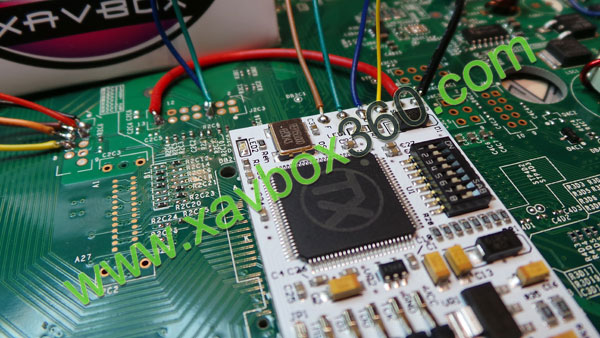

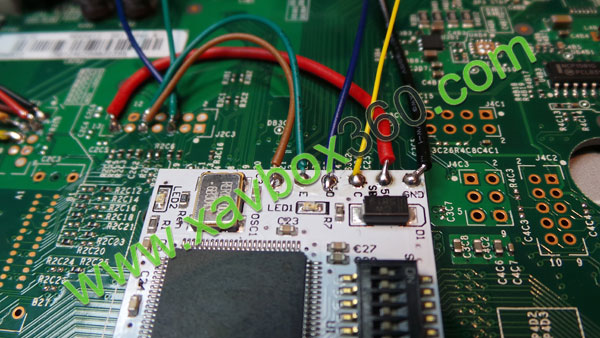

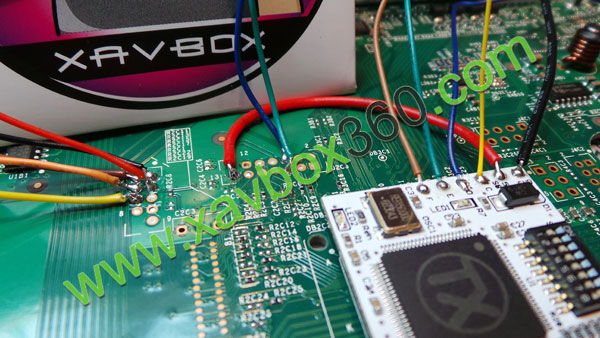

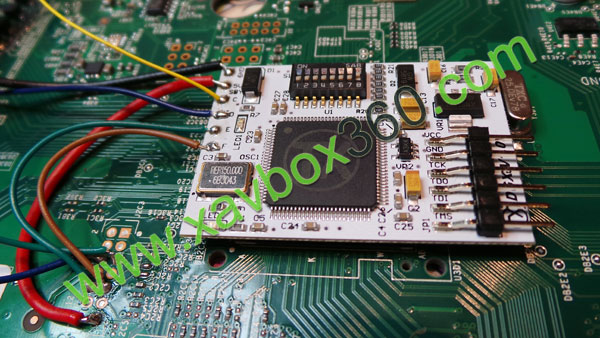

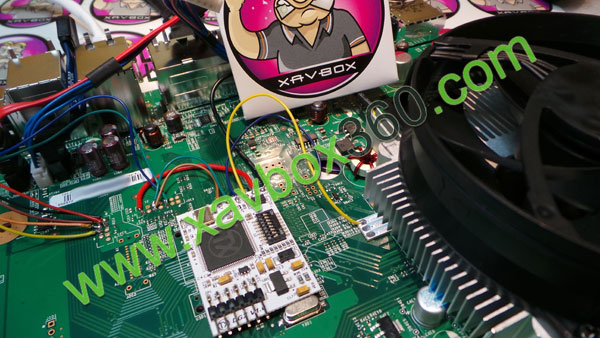

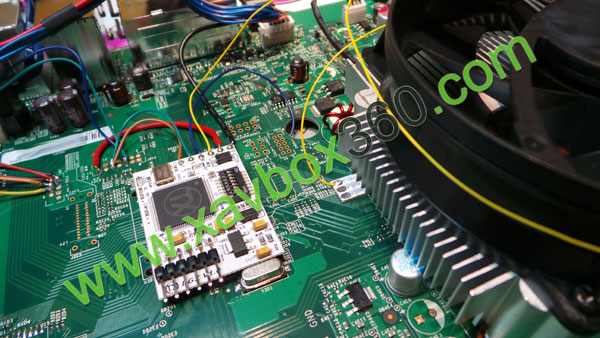

Souder les 6 fils de L’addon DGX 1.0S, pareil que tout à l’heure, on respecte les codes couleurs ! (On y revient tout à l’heure en cas de problème de boot)

puce xbox 360

puce xbox360

puce pour flash xbox 360 crack xbox 360

cracker la xbox 360

xbox 360

soudure fil puce dgx

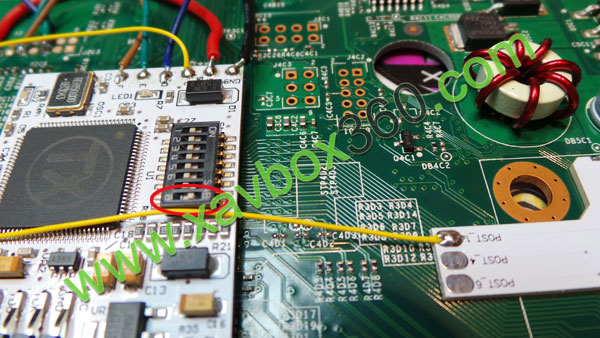

Positionner le jumper du DGX N° 8 sur ON sur Corona (notre cas), N° 8 sur OFF pour Trinity.

dgx cr3

  • DUMP de la NAND avec JRUNNER
  • Brancher la console, ne pas allumer la Xbox360, module RF enlevé, c’est plus sur.

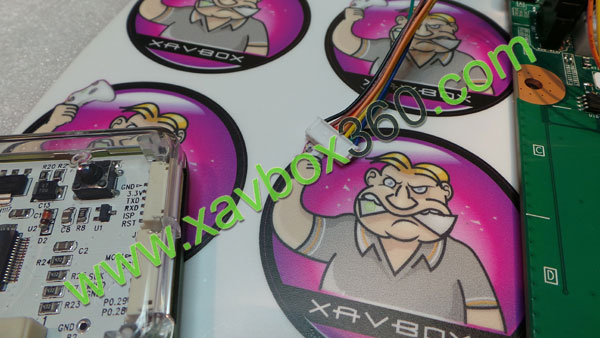

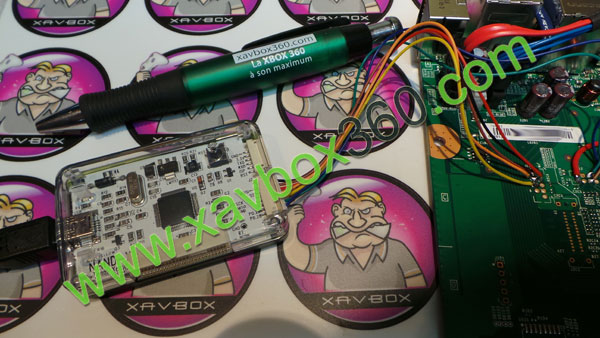

  • Brancher le Nand-x

ck3

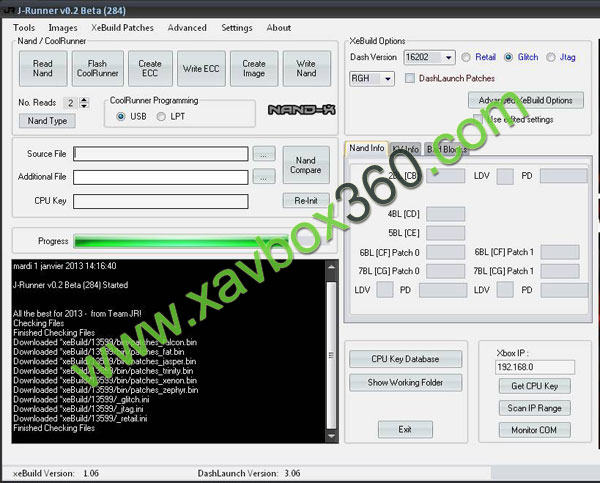

  • Lancer Jrunner
  • Nand-x est bien détecté

nand x

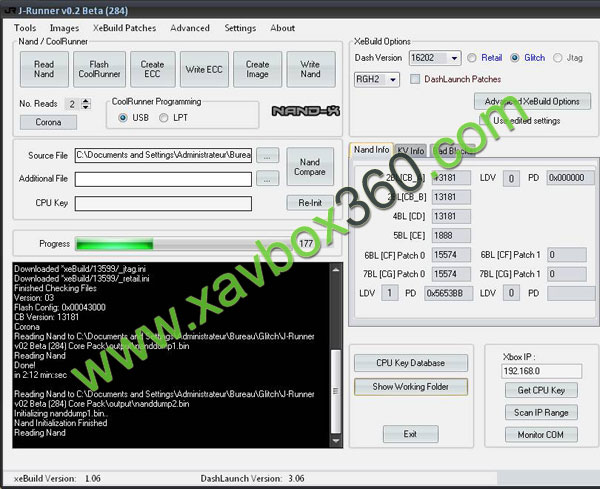

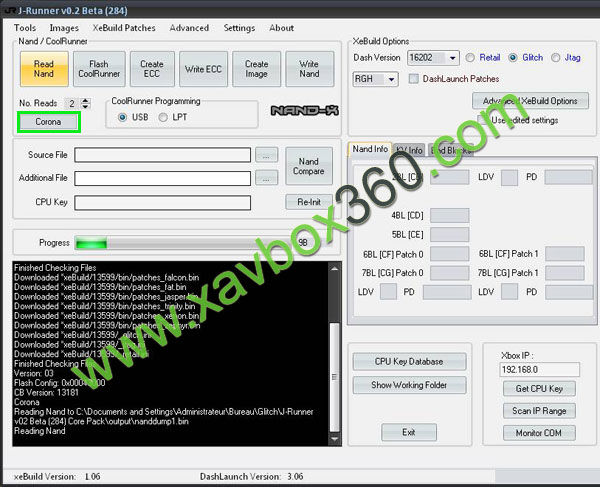

Read Nand, la version CORONA est bien affichée

read nand

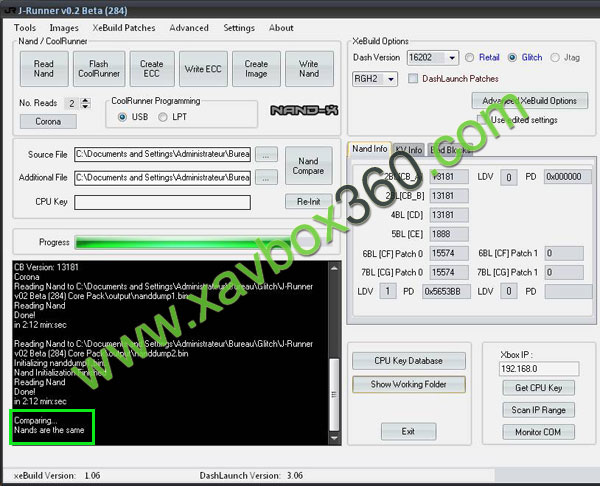

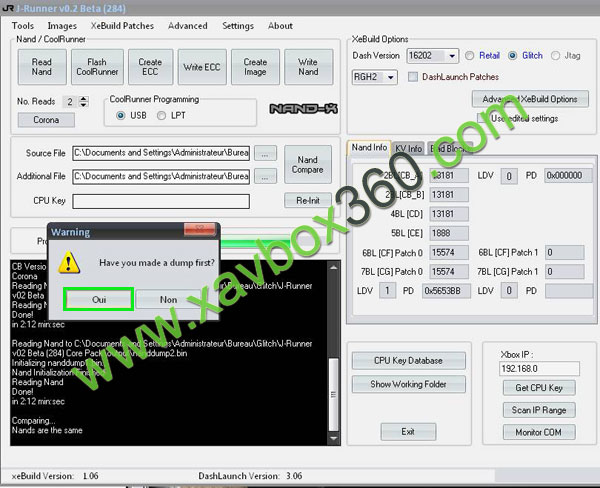

Effectuer 2 Read Nand et absolument avoir : Nands are the same, sinon recommencer.

En cas de problème, c’est que c’est mal soudé…

flash flashage

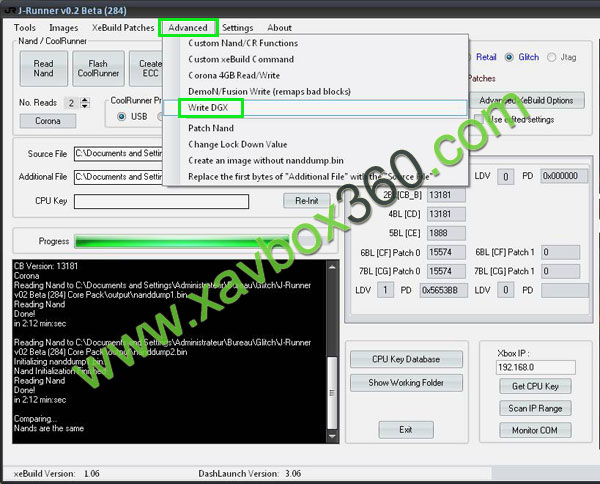

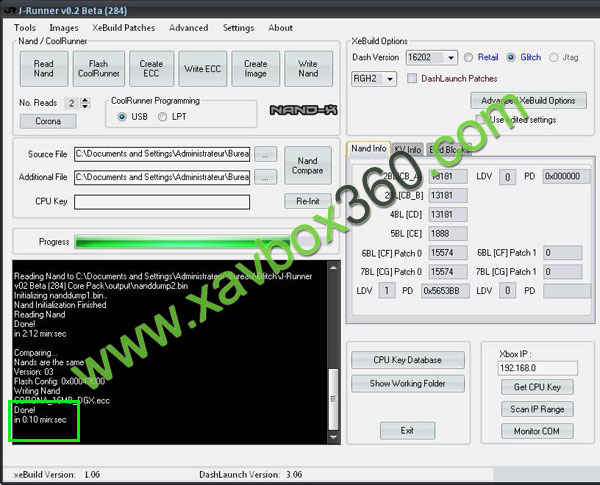

Onglet Advanced, puis Write DGX pour écrire dans la NAND
Valider OK

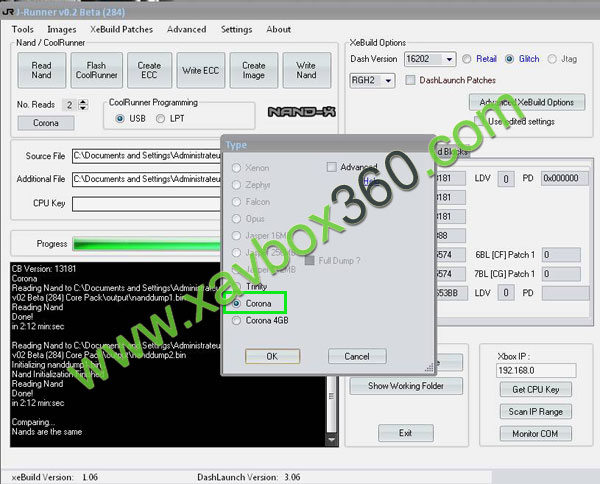

Confirmer le type de carte mère et valider

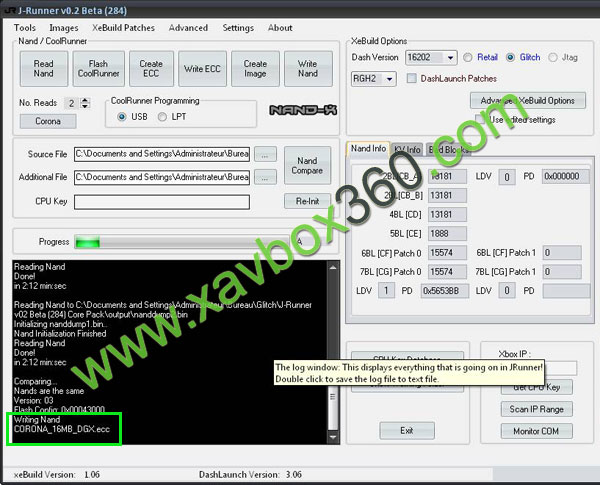

write dgx ecriture dans la nand write nand



write écriture nand

Vous devez débrancher le connecteur du NAND-X afin qu’il ne soit plus alimenté par la 360 !

nand x

  • Brancher le cable HDMI
  • Allumer votre écran tv, sélectionner le bon canal vidéo
  • Remettre le module RF
  • Démarrer la Xbox 360 et on attend qu’elle boot !

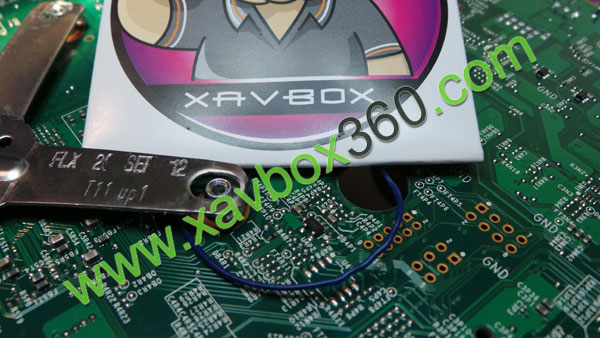

  • Si ça ne boot pas avant 1 mn, raccourcir le fil bleu CPU_RST à 15cm !
  • Si ça ne boot pas avant 1 mn changer le fil jaune POST_OUT1 également 15cm.
  • Boot environ 30 secondes pour mon cas, testé validé sur 3 consoles
  • Xbox360 Slim différentes.
  • En inversant le fil bleu et le fil jaune, boot 1mn ou jamais…
xbox 360 slim

dgx cr3

soudure crack xbox 360

xell

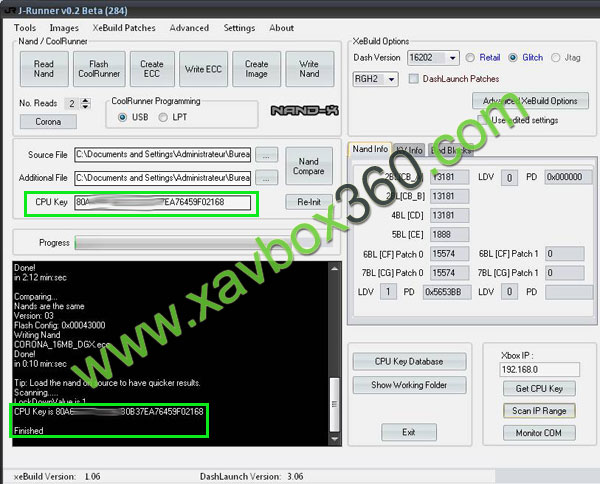

Une fois sous Xell, brancher un câble réseau puis faire1 Scann IP Range ou copier votre CPU Key dans l’onglet Jrunner.

scan ip

Récupérer la fameuse Key DVD si celle-ci ne s’est pas affichée, bug jrunner…

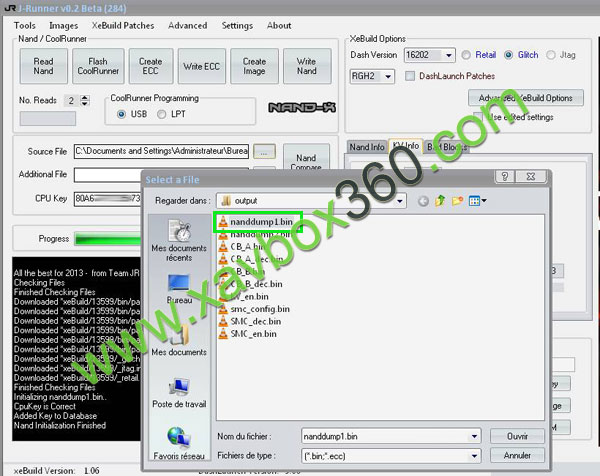

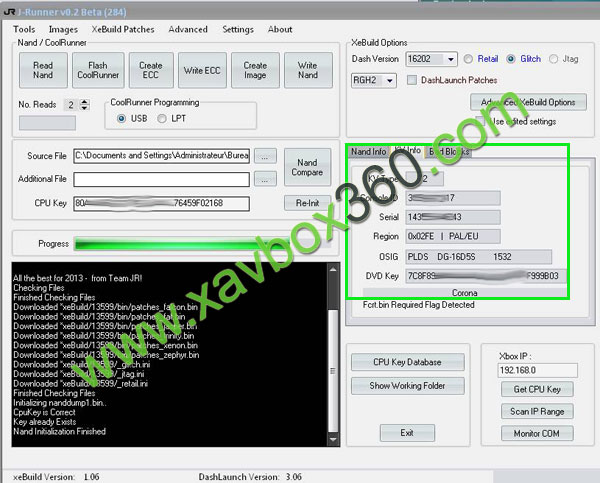

Onglet Tools, Restart, Source File, sélectionner votre dump, nanddump1.bin et la clé DVD apparaît avec le KV info qui détient tous les détails dont la key dvd…

clé dvd nand dump

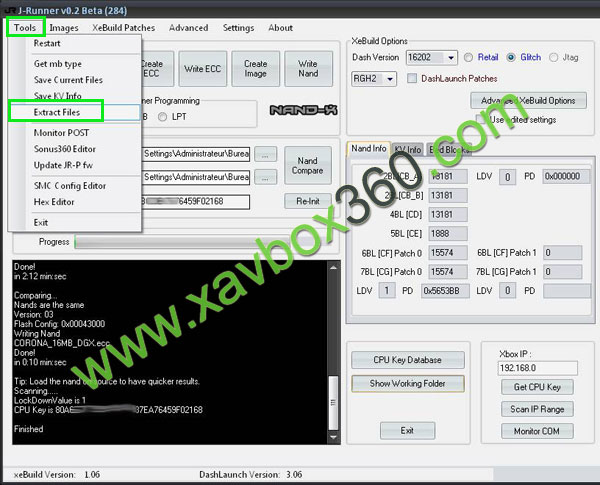

Faire Extract Files pour récupérer toutes les infos dont le fichier fcrt_enc.bin indispensable pour le Xkey.

extract files

Save Current Files pour déplacer tout le contenu du dossier outpout dans un dossier avec le N° de série de la Xbox360.

Vous avez tous les fichiers pour continuer le glitch ou installer le Xkey

Glitch =>> Create Image =>> Write Nand, le tuto détaillé sera bientôt disponible

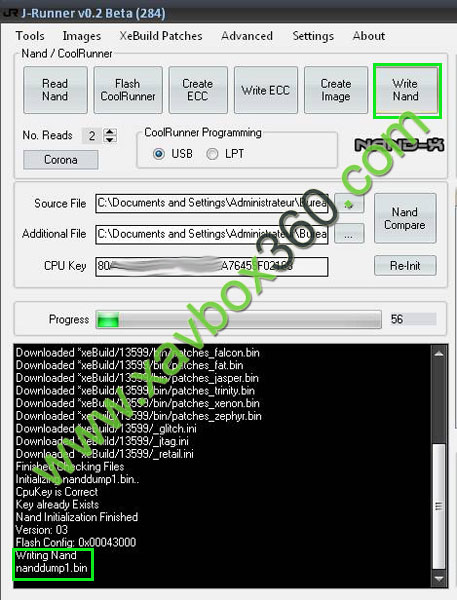

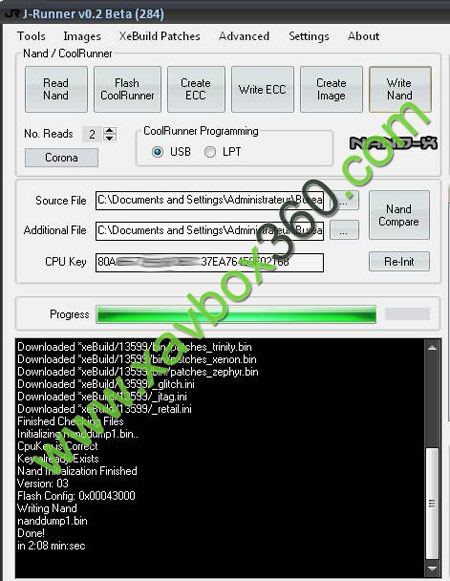

Xkey =>>> Write Nand : nanddump1.bin pour restaurer la nand d’origine, le tuto détaillé sera bientôt disponible également.

write nand ecriture nand

L’opération boot Xell avec le DGX est terminée, vous pouvez dessouder votre dgx de votre carte mère et le mettre à l’abri pour la prochaine console à modifier

cracker xbox 360

Pour voir la mise en pratique avec le Xkey : CLIQUER ICI

Video du DGX CR3 :

Page réalisée le 05 janvier 2012 par Jean-Luc
