Flash lite-on DG-16D4S

Avec chipset Winbond par Demzz23

winbond

Cette méthode est très risqué pour votre console et Xavbox ne serra tenu responsable si votre console n'est plus utilisable

pré-requis pour le flashage du Winbond

  • lizard360 avec gecko 1.23 minimum
  • lizard toolbox version 1.0.36 minimum
  • le nouveau cfw pack file set (lt+ 1.92)
  • cable sata
  • source d'alimentation pour lecteur (xtractor ou ck3) N.B: Ne pas utiliser la console
  • fer a souder
  • Règle
  • Ruban adhésif isolant
360 Lizard en vente ici
360 lizard maximus
en vente ici
ck3 mini xecuter

Manipulation

1. Pour débuter vous devez verifier si votre lizard360 et lizard toolbox sont bien à jour.

lizard toolbox menu toolbox

2. Démonter votre lecteur comme sur l'image.

demontage lecteur

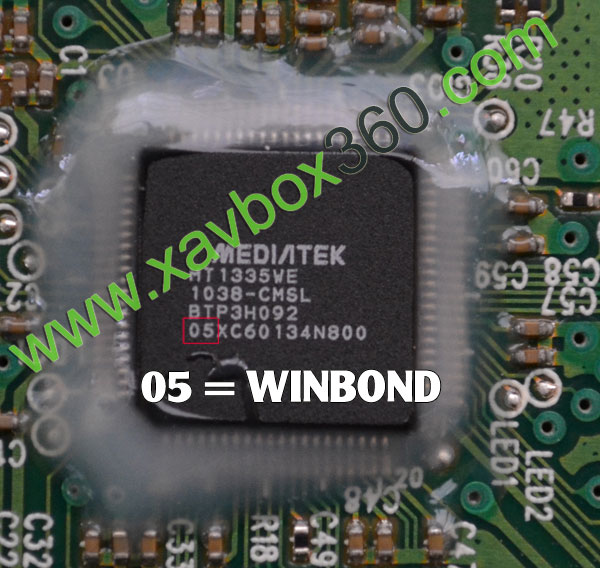

5. Vérifier que votre lecteur a bien un vendor ID: EF

windbond windbond

Merci à Craiders et à Maître Kanter pour les photos ci-dessus

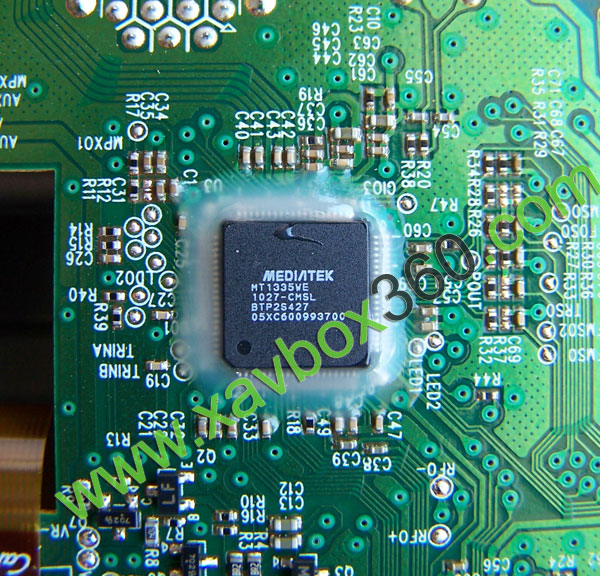

4. Si votre lecteur a le bon vendor Id prenez votre fer et enlevez délicatement l'époxy blanche sur les pattes du chipset.

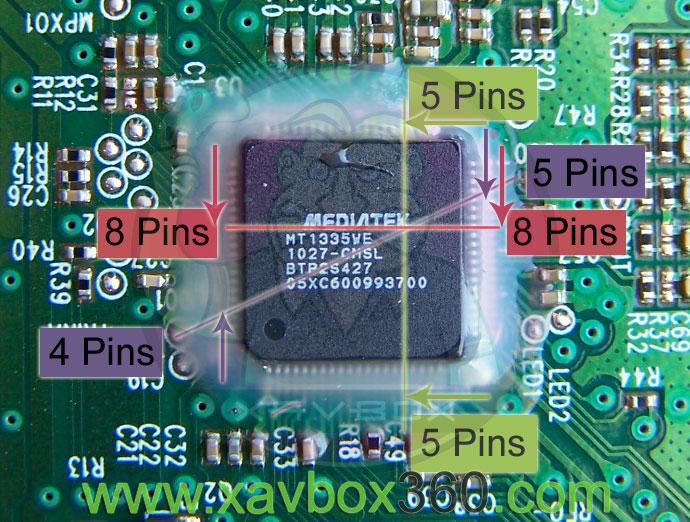

5. Maintenant prenez votre règle et marquer 3 lignes.

windbond

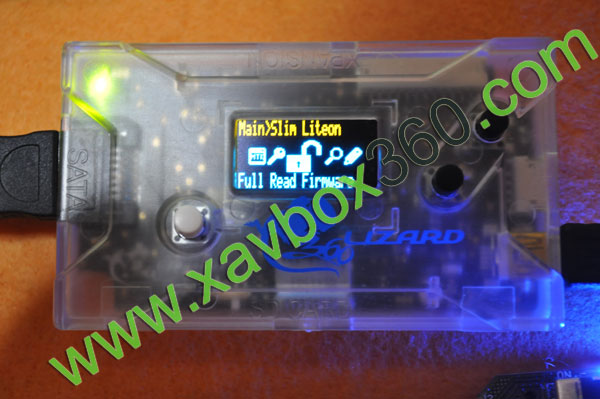

6. Prenez votre lizard360 et rendez vous à l'onglet ''Full read firmware'' et appuyer sur Ok

lizard360

7. Votre lizard vous demandera de couper et de réalimenter votre lecteur, ensuite appuyez sur Ok.

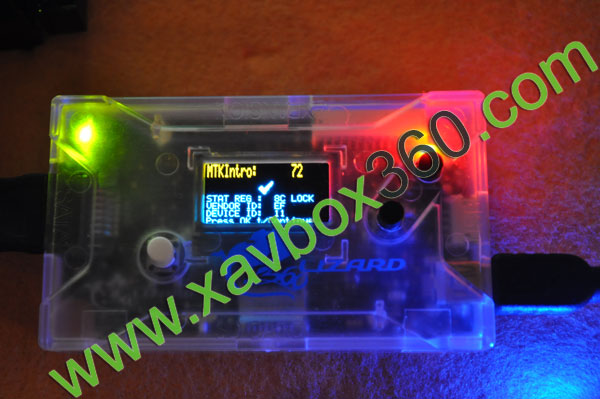

Vous aurez cet écran sur votre lizard360 appuyer sur ok.

maximus lizard

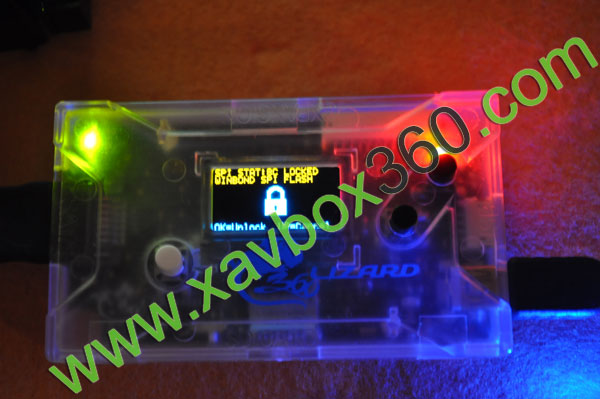

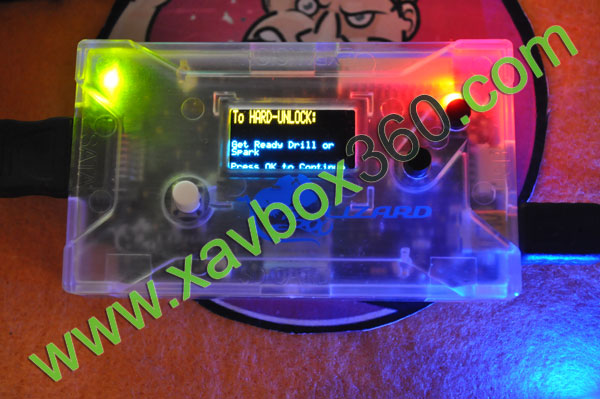

8.Un nouvel écran apparaîtra; appuyez sur Ok et votre lizard360 dira de vous préparez pour le hard unlock appuyez sur Ok.

menu lizard maximus unlock

9. Prenez votre fer et percez le chipset sur le point que vous avez marqué à l'aide de votre règle a mesurer

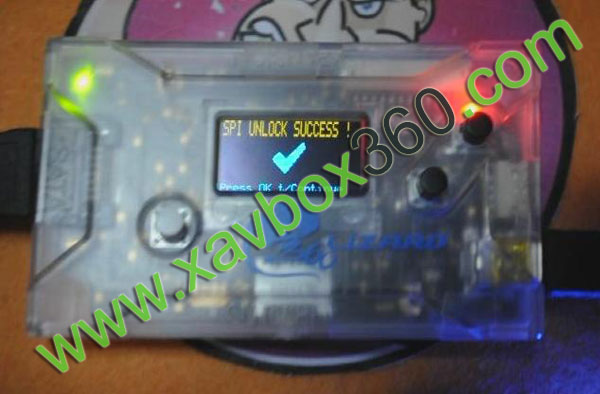

10. Arrête de percer dès que l'écran de votre lizard change pour celle-ci.

pret a percer

La protection contre l'écriture est maintenant enlevée

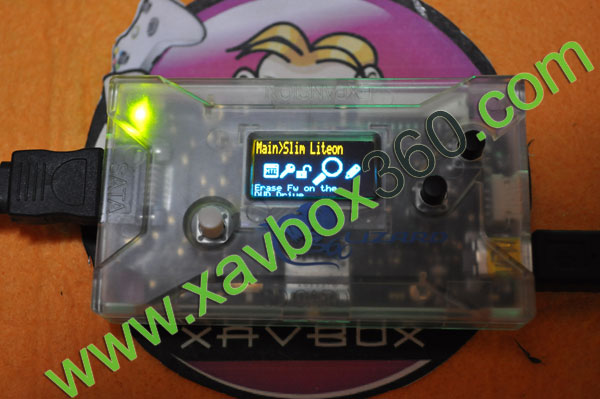

11. Vous devez à present faire une lecture de votre firmware rendez-vous avec le lizard sur l'onglet '' Erase fw on the dvd drive'' et appuyez sur Ok.

Erase fw on the dvd drive

12. Votre lizard débutera par la lecture de la clé et du 3ième secteur.

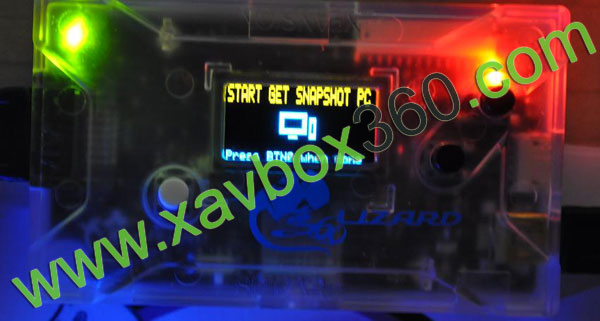

13. Maintenant vous devez envoyer les informations a votre ordinateur.

flashage

14. Rendez-vous sur votre ordinateur et démarrer lizard toolbox, appuyer maintenant sur le bouton ''lizard file/snapshot get''.

sauvegarder les informations de votre lecteur.

sauvarde des infos

15. Maintenant préparons votre nouveau lt+1.92. Le lizard toolbox transfèrera vos données directement dans l'onglet ''CFW Generator'' appuyez maintenant sur cet onglet.

lt+1.92

16. Selectionnez le firmware que vous voulez utiliser fileset 1.92a.

fileset 1.92a

17. Appuyez sur le bouton ''CFW save as'' et sauvegarder votre firmware avec les autres données de votre lecteur.

18. Ensuite cliquer sur l'onglet ''Lizard interface''.

lizard interface

19. Prenez votre lizard et rendez-vous sur l'onglet ''write fw on the dvd drive''.

write fw on the dvd drive

20. Votre lizard vous demandera si vous êtes bien sur de vouloir effacer votre lecteur cliquer sur Ok.

21. Une fois l'écriture terminée rendez-vous à l'onglet ''Full read firmware ''.

Full read firmware

22. Cette écran apparaîtra et cliquez sur Ok pour revérrouiller votre lecteur.

lecteur déverrouillé

23. Le lizard vous demandera si vous voulez vérrouiller votre lecteur en ''soft ou Hard''. Le lizard recommande le soft mais moi je vous conseille le hard.

Si vous vérrouillez en soft le lizard sera en mesure de déverrouiller votre lecteur pour une future mise à jour et si vous vérrouillez en hard vous devrez avoir un démarreur de barbecue ou autres outils pour donner une petite charge au lecteur.

je vous conseille le hard car il sera vérrouillé comme microsoft.

Appuyer maintenant sur le bouton ''up'' de votre lizard

up

24. Le lizard vous posera d'autres questions appuyez sur le bouton ''down''

down

25. Maintenant que votre lecteur est revérrouillé appuyez sur Ok.

lecteur est revérrouillé

26. Pour la sécurité de votre lecteur veuillez mettre un bout de ruban électrique sur votre chipset pour bien isoler celui-ci.

Félicitation vous avez flashé votre lecteur slim 0225 Winbond.

Vous pouvez maintenant refermer votre lecteur.

Winbond par Bonx

Demzz23 n'ayant pas réussi à faire de photo, j'ai demandé à Bonx de faire une photo avant/après, voici le résultat mais attention tout le monde ne fera pas un trou aussi "propre"

avant perçage du chipset une fois le chipset percé
winbond avant perçage percage windbond

Pour éviter d'avoir à percer le chipset vous pouvez changer directement le PCB du lecteur par un model dit "unlocked"

pcb de remplacement en vente ici
Xecuter PCB Liteon DG-16D4S

et pour vous aidez, pensez au Kamikaze Template

kamikaze template

Page réalisée le 20 septembre 2011 par DEMZZ23
