Infectus PassKey79 Version 1.2

Flashage Hitachi v79FK et 79FL

infectus passkey 1.2

Merci à la Team Infectus pour le Hitachi Key 079
(envoyé par Hardstore)

Il y a peu de temps, nous vous présentions la première version de l’ Infectus Passkey79 , qui je le rappelle a pour but de switcher un lecteur hitachi79 en modeB . Test fort concluant, puisqu’ il remplissait sa tâche à merveille.

Seul hic => non compatible avec les Hitachi 79FL , lecteur très répandus dans les Xbox360, en version Elite et HDMI premium.

La Team Infectus, étant loin d’être une Team de Tarlouze, à su être a l’écoute de ses chers consommateurs, et n’ a pas tardé a nous sortir une mise a jour de son passkey79 , qui passe en version 1.2, et prend cette fois ci en charge, les lecteurs Hitachi79 FL .

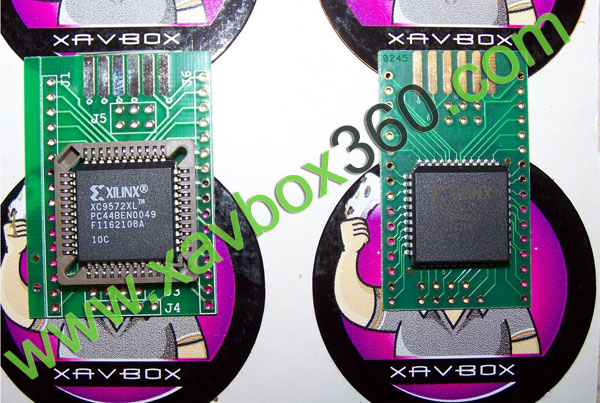

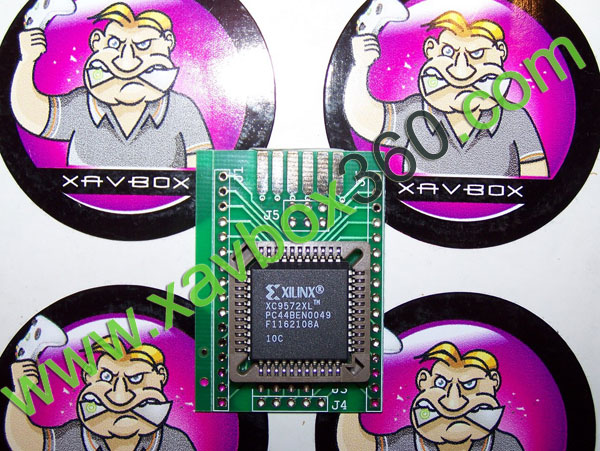

Avant tout, petite photo de famille,
pour différencier les deux versions de l’ Infectus PassKey79

passkey

Je ne pense pas qu’il soit nécessaire de préciser comment démonter la 360, mais si vous éprouvez des difficultés pour le démontage, consultez donc ce super tuto.

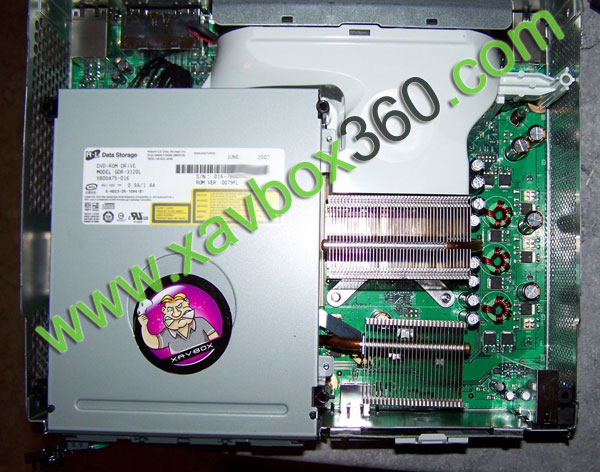

Après démontage, nous voici face à notre lecteur.

xbox 360 elite

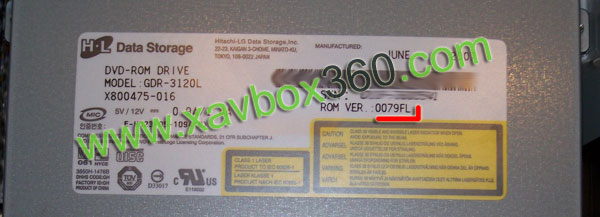

Vous trouverez la version de votre lecteur sur l’autocollant => ROM VER

version hitachi V79

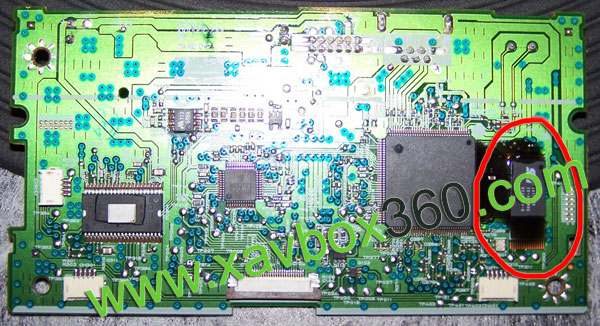

Déconnectez le lecteur de la console, retournez les , et retirez les 6 vis présentes, vous avez maintenant accès a la carte du lecteur . Et pour le bonheur de tous, on a même droit a la résine noire ! Résine qu’il vous faudra chauffer afin de la fragiliser, et de la virer.

résine sur le chipset

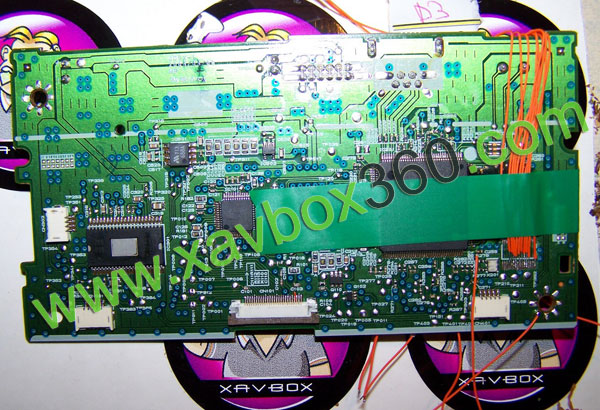

Comme pour la première version du PassKey, il ne vous est pas nécessaire de retirer toute la résine, dégagez juste les plots alternatif, ca suffira largement. Et hop , on soude les fils, d’ après ce plan.

soudure du LPC

Pas la peine de vous casser la tète a bien ranger les fils, car pour plus de sureté, je vous recommande de virer la puce après flash.

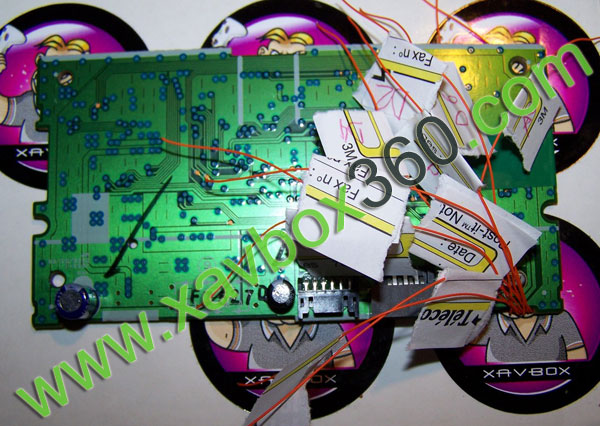

N’hésitez pas a marquer les fils, faudrait pas vous rendre compte que certains fils sont inversés, après avoir mis sous tension ….. ( merci maman_didi d’avoir marqué les fils pour moi hahahahhahaha )

marquage des fils

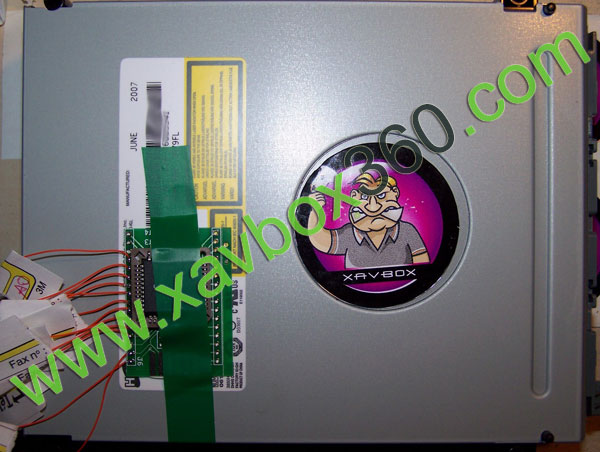

Perso, je mets la puce sur l’autocollant du lecteur , le temps du flash , et je la scotche pour pas qu’ elle bouge, ceci afin d’éviter que les plots sous la puce touchent la carcasse du lecteur. Les plus riches, quant à eux, pourront utiliser du double-face hahahaha.

puce hitachi

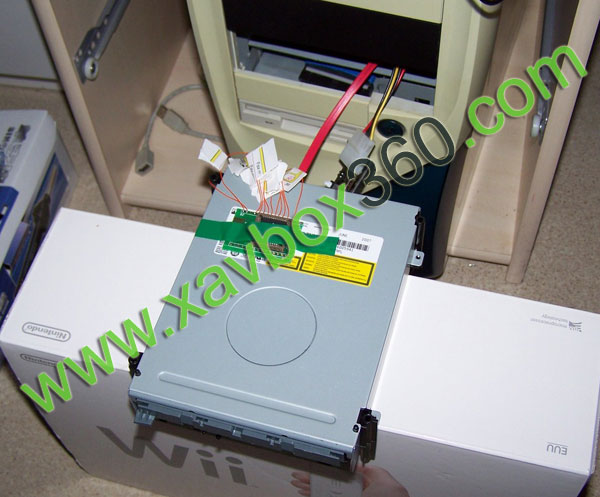

Voila, il vous reste plus qu’a brancher le lecteur au pc => perso, j’ ai utilisé la V2 du Connectivity Kit pour ce faire , mais vous pouvez très bien utiliser la console, en guise d’alimentation.

branchement du lecteur xbox 360

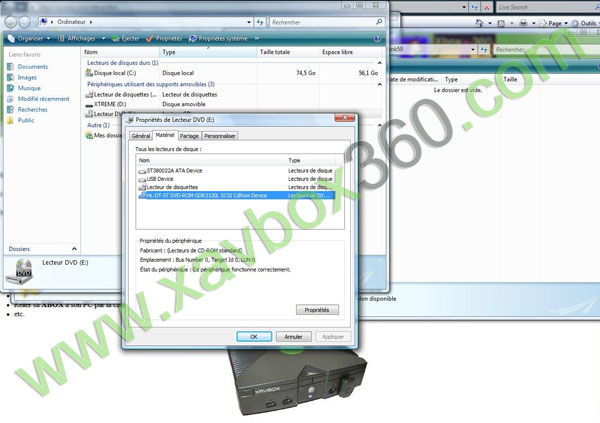

On démarre Windows , et une fois sur le bureau, allumez votre Connectivity Kit ou console , le lecteur est detecté .

détection du lecteur

Important : Xam1311, membre du forum, me rapporte qu’ avec certaines carte pci/sata , il y a des chances qu’ il vous faille utiliser, en plus du chip, le cd pslax . Rappelons que ce dernier sert, en temps normal, à passer un Hitachi78 en mode B. Alors tentez tout de même ceci avant de vérifier vos soudures, ca ne mange pas de pain.

Infos : De mon coté, j’ ai utilisé du sata natif, sur chipset VIA8237 , sans soucis . Par contre, le VIA8237S quant a lui, ne marche pas du tout, mais je n’ ai pas testé le slax dessus . A vérifier donc.

Passons à présent aux choses sérieuses , le flash du Firmware .

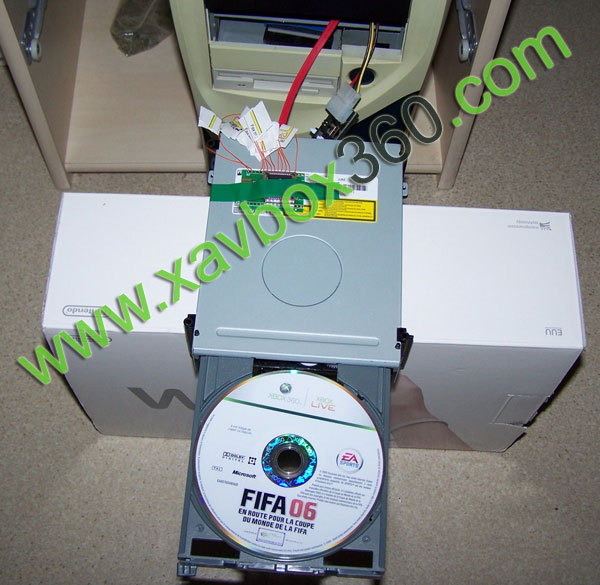

Commençons par insérer un jeu dans le lecteur .

mettre un jeu xbox360

Pourquoi Fifa ? Par ce qu’il est tellement nul, qu’ il faut bien le rentabiliser hahahahahaha

Bien sur, vous pouvez insérer n’importe quel jeux original , voire même un DVD vidéo.

Munissez vous du logiciel 360FW-Toolbox-45 . Pas la peine de demander ou le télécharger car depuis peu, il contient des FW sous copyright, donc diffusion illegale. Mais si je peux me permettre, nous avons tous un ami commun : Google .

Google

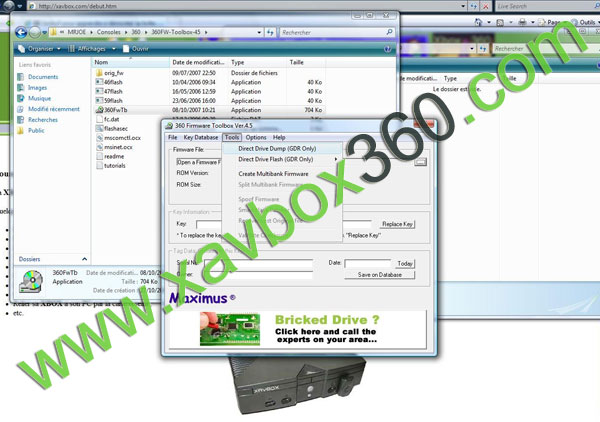

Lancez le logiciel, et procédez comme ceci :

Tools => Direct Drive Dump (GDR only)

dump du firmware

Dans la fenêtre qui s’ouvre, vous voyez apparaitre votre lecteur.
A présent, cliquez sur : Raw Dump Firmware As

Le logiciel va vous demander de nommer et sauvegarder le fichier qui va être généré ; nommez le ORIG.BIN par exemple ( le nom importe peu, faites juste en sorte que cela vous permette de vous reperer )
Le dvd s’arrête de tourner, et le dump commence.

Vous voila donc avec le firmware original de votre lecteur => vous pouvez souffler un peu, en cas de coup dur, rien n’est perdu .

Le logiciel vous demande a présent si vous voulez procéder a la vérification du Firmware fraichement copié , répondez oui .

Suite à cette vérification, si vous avez un message d’erreur, arrêtez vous de suite, sinon, vous risquez d’avoir une des briques les plus chères du marché 

L’échec de cette validation ce traduit la plupart du temps par un matériel incompatible. Alors ne tentez pas le diable.

Si tout s’est bien passé, le logiciel vous demande si vous voulez ouvrir le Firmware en question, répondez oui.
Dans le champ « Key » , apparait une série de chiffres et lettre, c’est votre clé lecteur, et la , je me permets d’insister :
Si vous êtes un peu poisseux, ou totalement Francois Pignon , n’hésitez pas a copier cette clé dans plusieurs fichiers texte, et à les balancer sur vos boites mal par exemple, ca peut vous sauvez un jour.
Et si vous êtes pas trop radin, vous pouvez même imprimer cette clé, découper juste ce qu’ il faut, et la scotcher directement sur le lecteur, de cette façon, si vous perdez votre orig.bin, ce ne sera vraiment pas la fin du monde.

Ces précautions énoncées, nous pouvons continuer.
Allez dans : Tools => Smart Hack

Le logiciel vous averti a nouveau => il faut ABSOLUMENT que ce soit votre orig.bin qui soit ouvert, ce qui est notre cas, donc on valide.
Cette étape consiste a faire un Firmware hacké pour votre lecteur ; il va donc vous demander de choisir un Firmware parmi un menu déroulant , puis de le sauvegarder.

Dans notre exemple, nous prenons un Xtrem 1.7 0078+ V1 => ne cherchez pas 0079, y’en a pas 

On clique sur « generate files » , la création du Firmware modifié commence. Une fois enregistré, il vous demande si vous voulez ouvrir ce fichier, donc notre hacked.bin , répondez oui.

On voit bien que le Firmware est modifié => XTRM MAX 79V1.7

A présent :

Tools => Direct Drive Flash (GDR only) => Differential Flash (PATCH)

Dans cette nouvelle fenêtre, il vous suffit de cliquer sur « read and detect difference » , puis, lorsque les différences ont été détectées, cliquez sur « Start Flashing »

Et voila, vous pouvez être fier de vous, vous venez de flasher votre lecteur.

Je fais en sorte de vous filer un maximum de conseils, mais si l’opération devrait échouer et rendre votre lecteur inutilisable, vous seriez le seul et unique responsable.

Merci à Blink59, membre du forum, de m’avoir envoyé son lecteur pour les tests.

Tuto réalisé par Josky57 le 1er novembre 2007
