Xbox One



Alimentation externe pour

Lizard 360 ou X360USB Pro

alimentation externe

Les outils de flash USB comme le Maximus Lizard ou l’X360USB Pro sont très pratiques puisqu’un simple port USB suffit.

en vente ici
360 lizard maximus
en vente ici
360usb pro xecuter

Il leurs manque quand même une alimentation autonome pour les rendre parfaits et éviter d’avoir un PC avec une prise d’alimentation libre à portée de main.

Si vous comptez utiliser un portable ou netbook pour flasher et ne souhaitez pas utiliser l’alimentation de la console afin d’éviter un risque supplémentaire de Ban, une alimentation externe s’impose (en attendant que les versions officielles arrivent !).

Grâce à cette alimentation vous aurez enfin la possibilité de flasher la 360 de votre voisine directement dans son salon, sa cuisine voir même sa chambre…(@ Jezabel : ça marche aussi pour ton voisin).

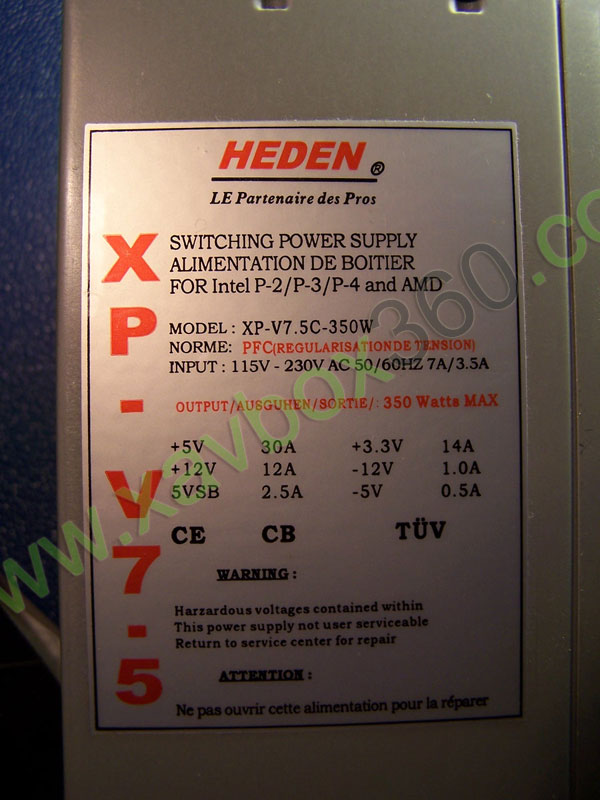

Une vieille alimentation ATX de PC ferra largement l’affaire…peu importe la marque, la taille, l’année…vous en avez surement une qui traine dans un coin, c’est le moment de la recycler.

alimentation

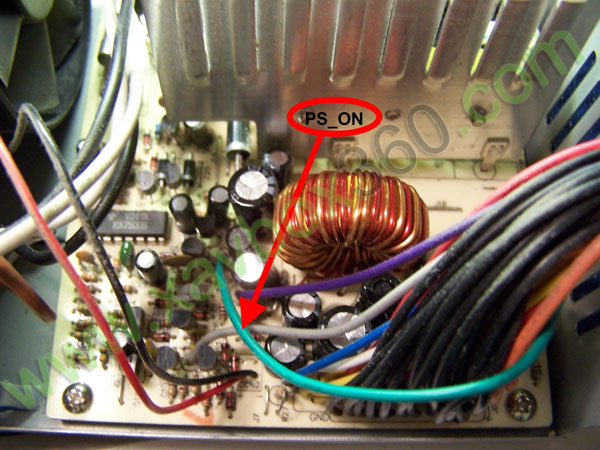

Quelques modifications basiques s’imposent avant de pourvoir l’utiliser. Il faut savoir qu’une alimentation ATX ne démarre pas si elle n’est pas reliée à sa carte mère. Le circuit contrôlant cette protection est appelé PS_ON.

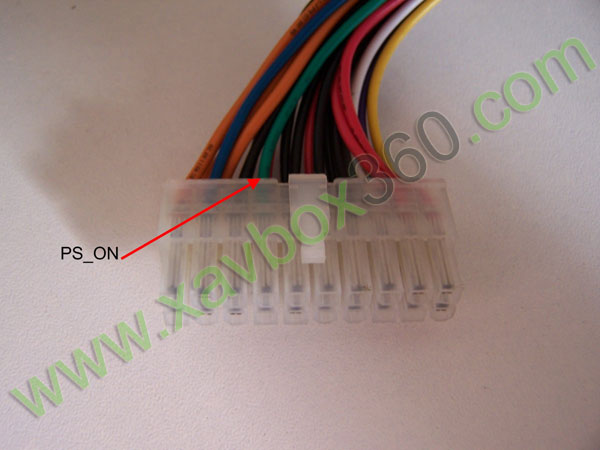

our faire simple c’est un circuit qui, lorsqu’il est relié à la masse, autorise le démarrage de l’alimentation. Non connecté, la broche PS_ON délivre entre 2 et 5 volts suivant les alimentations. Sur les prises 20 pins, cette broche est la 14 (fil vert). Il va donc falloir la relier à un fil de masse si on souhaite la faire démarrer seule.

connecteur alimentation

ATTENTION : Des tensions pouvant aller jusqu'à 300 volts sont présentes dans ce type d’alimentation. Même quand l’alim. est débranchée, certains condensateurs restent chargés un bon moment.

Prenez toutes les dispositions nécessaires pour travailler en toute sécurité. Il va de soit que toutes les modifications qui suivent devront être faites alimentation débranchée et condensateurs déchargés !

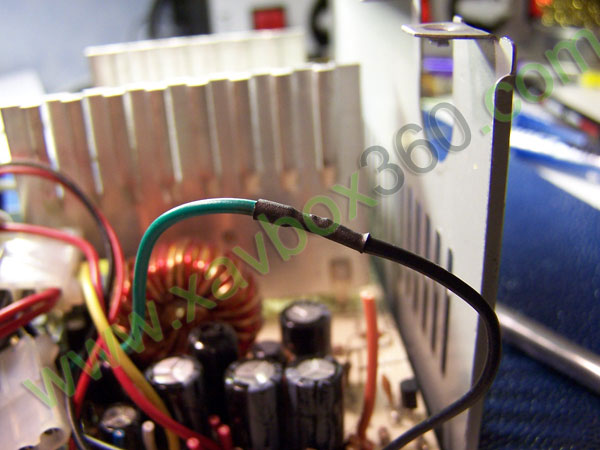

La sortie PS_ON (fil vert) est reliée à la masse pour forcer le démarrage de l’alim. Certaines alimentations n’autorisent pas une mise à la masse directe, dans ce cas, il faudra intercaler une résistance (1 à 10 KΩ par exemple) entre le fil PS_ON et la masse.

fil

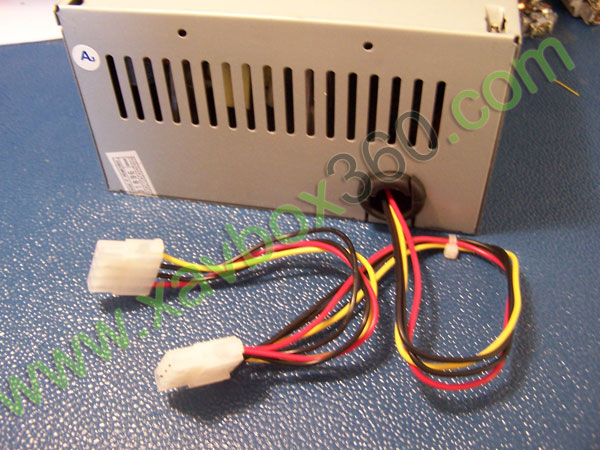

Pendant que l’alimentation était ouverte, j’ai retiré tout ce qui ne servait pas et laissé juste une sortie avec prise Molex.

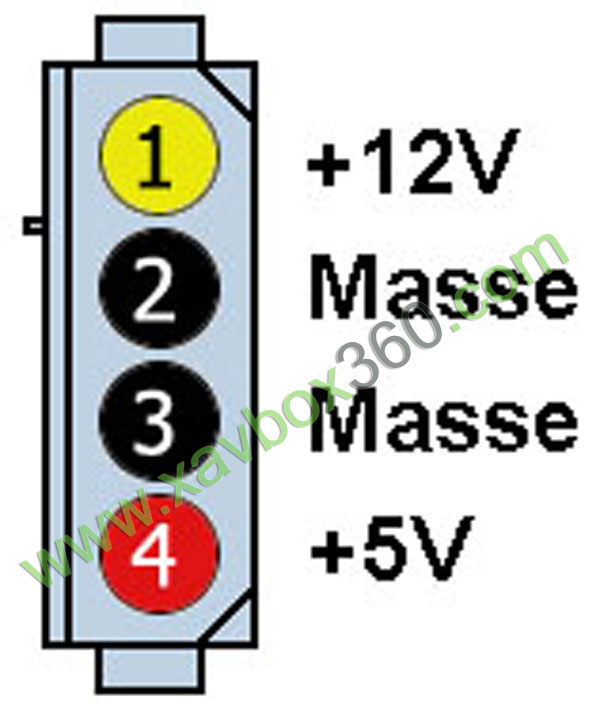

prise molex

Une fois remontée, l’alimentation démarre sans problème. Reste à contrôler les tensions (12 V et 5V) pour s’assurer que tout est ok.

voltage

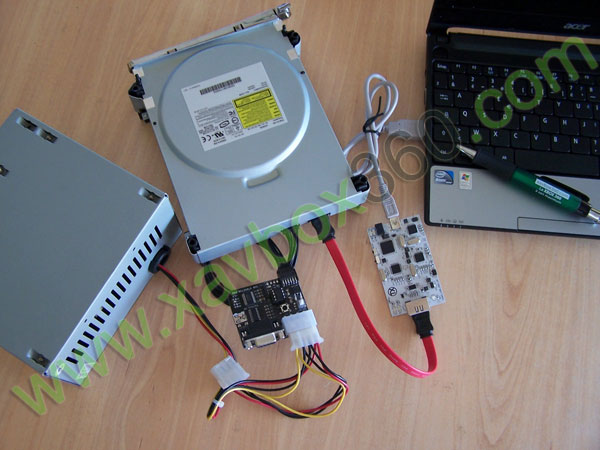

Un petit test rapide avec le flash d’un Benq (je sais j’ai pris le plus facile) pour voir si tout se passe bien : Tuto flash benq avec un Notebook

flashage benq

Tuto réalisé le 25 mars 2011 par Maître Kanter
