Xavbox Team

BonxGlitch

Xbox One



Squirt Double Nand

Dual Nand Installation

double nand

Merci à la Team 360SQUIRT pour le dual nand envoyé en tests

en vente ici
squirt dual nand pcb

Installation de la double nand par Pedro93

Nous allons tester la puce SQUIRT BGA 1.2 BLACK 360 "COOLRUNNER" et surtout la SQUIRT DUAL NAND PCB.

Nous nous n’attarderons pas sur la mise en place du Glitch, du moins en ce qui concerne la création de la nand modifiée, mais essentiellement à l'utilisation des possibilités de la puce et bien évidement de la double nand.

Jusqu'à maintenant, il fallait modifier la nand d'origine de la Xbox 360 et par conséquent on pouvait dire adieu au Xbox Live. Espérons qu'avec une deuxième nand le Xbox Live reste accessible lorsque qu'on boote sur la nand d'origine non modifiée. Nous testerons cela ultérieurement...

Avec cette solution proposée par la Team Squirt (x360 Squirt + Dual Nand PCB), la nand de la Xbox 360 reste inchangée, c'est sur la deuxième nand que nous allons installer la nand modifiée.

Cette solution permet de choisir soit un boot sur la nand d'origine soit un boot sur la nand additionnelle. Ce choix est fait par une simple pression sur le bouton synchro au démarrage de la Xbox 360.

  • Démarrage normal : boot sur la nand additionnelle, celle qui contient la nand modifiée
  • Démarrage en appuyant sur le bouton synchro = boot sur la nand de la Xbox 360.

Nous verrons cela en détail un peu plus tard, commençons par installer la puce ainsi que le PCB contenant la deuxième nand.

Les plans de montage ainsi que les fichiers nécessaires se trouvent à cette adresse : http://www.360squirt.com/support.php

Le montage va être effectué sur une Xbox 360 Slim équipée d'une carte mère Trinity.

Nous allons souder la puce ainsi que la double nand mais également la partie SPI de la puce afin de pouvoir lire/écrire sur les deux nands.

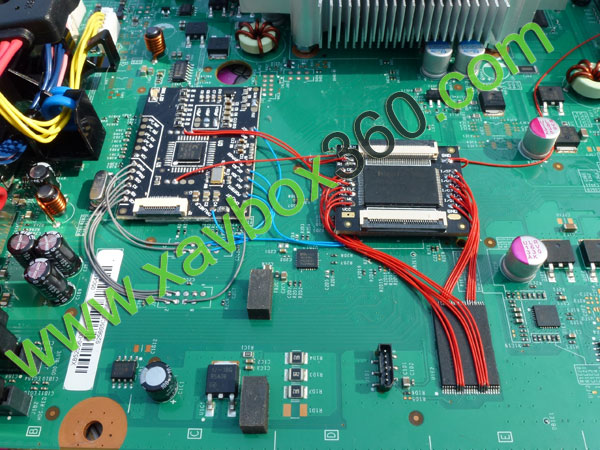

double nand 360squirt dual nand

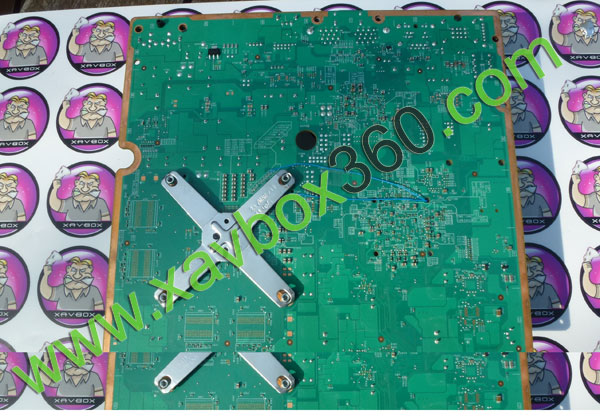

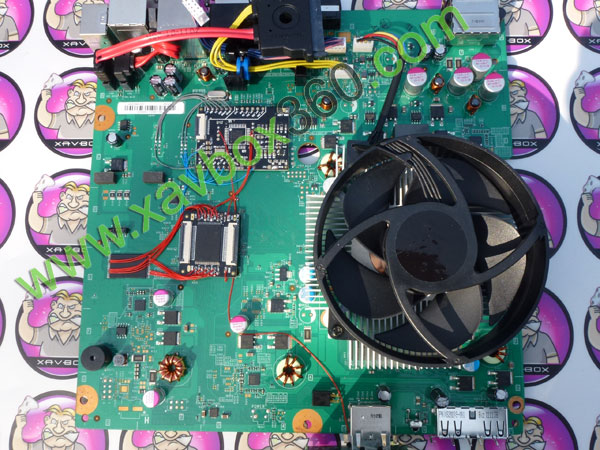

carte mère xbox 360 dos de la carte mère

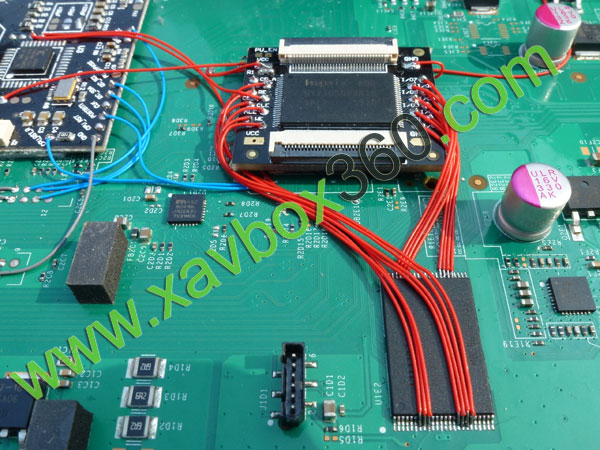

dual nand squirt squirt double nand installation double nand

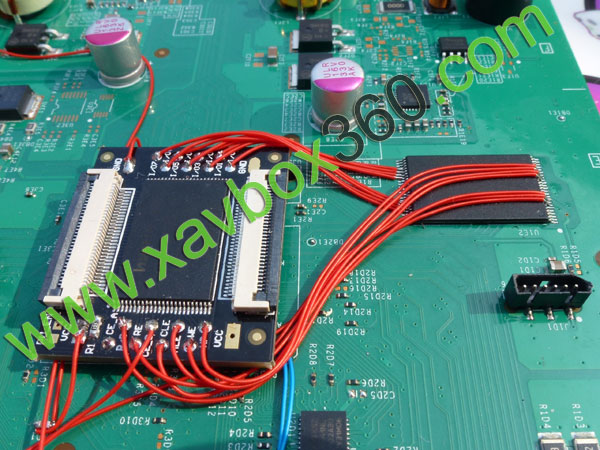

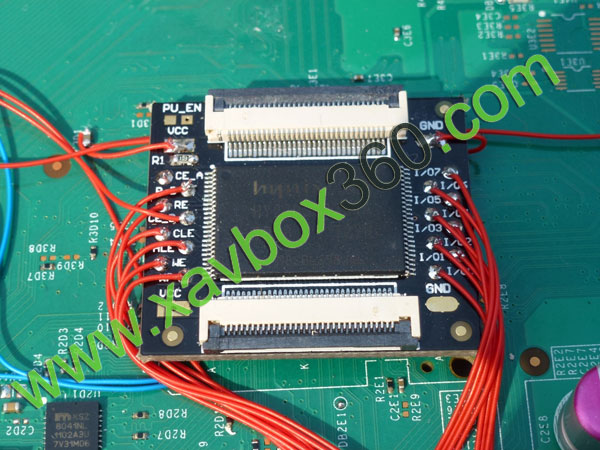

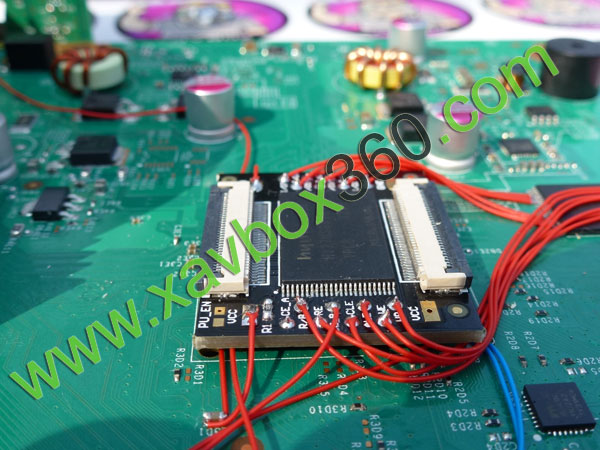

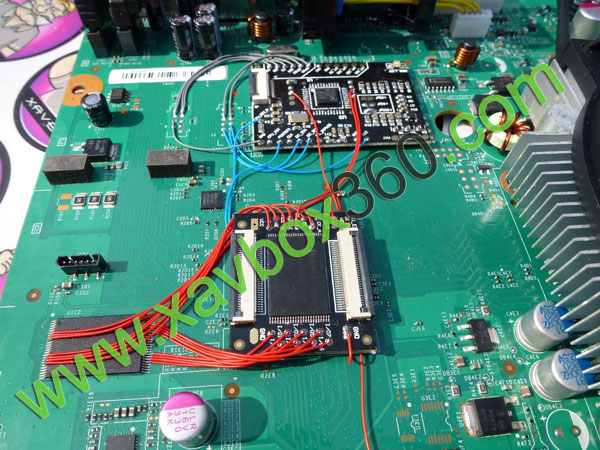

Nous avons soudé la double nand directement à la nand de la Xbox 360

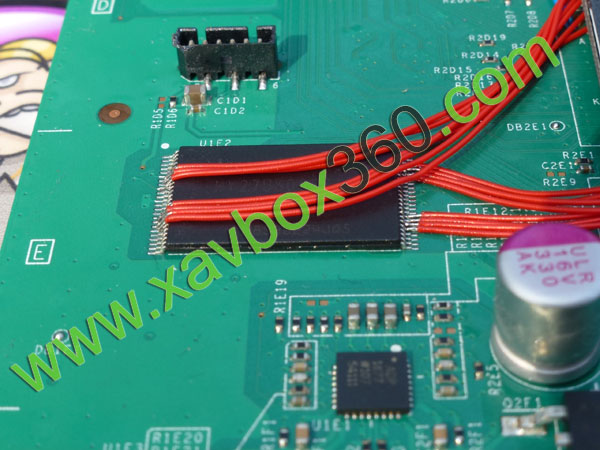

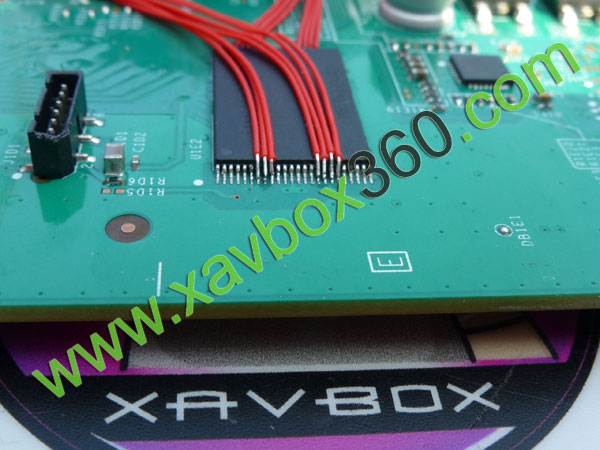

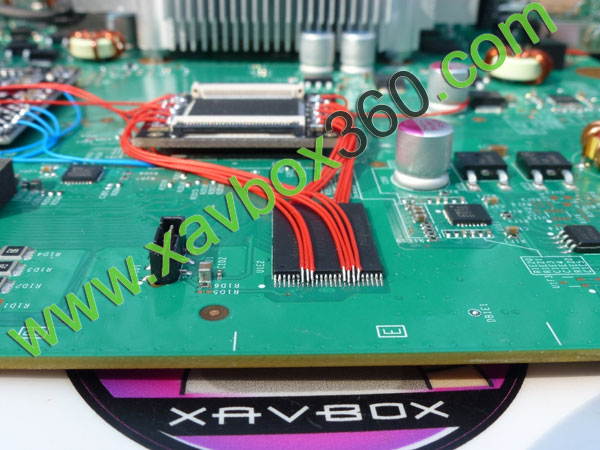

nand soudure nand soudure sur nand

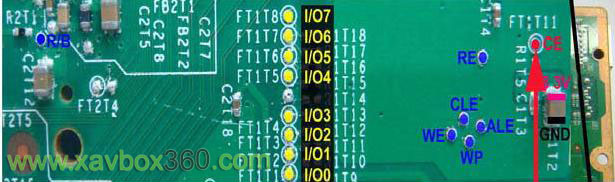

Pour les moins doués, vous avez également la possibilité d'utiliser les points alternatifs au dos de la carte mère.

points alternatifs

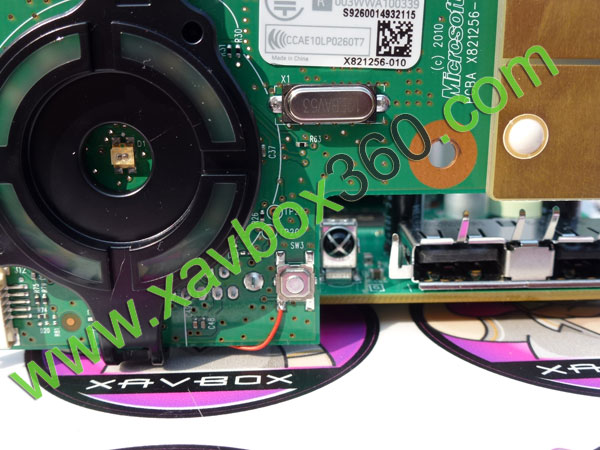

N'oubliez pas de souder le point "synchro" afin de pouvoir choisir sur quelle nand démarrer.

synchro

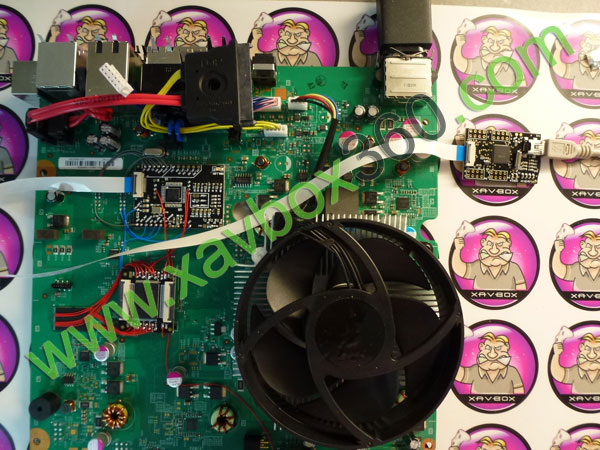

Connectez le squirt programmer a l'aide de la nappe fournie

puce et programmateur

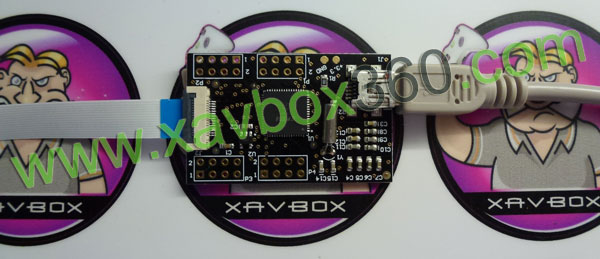

Branchez ensuite le programmeur en USB à votre PC

programmateur usb

La programmation de la puce se fait grâce au soft URJTAG que vous trouverez dans la section téléchargement de la Team Squirt.

Nous allons utiliser ce fichier pour programmer notre puce :

  • trinity_bga_120305_1226.svf

Pour simplifier la saisie, nous l'appellerons trinity-bga.svf

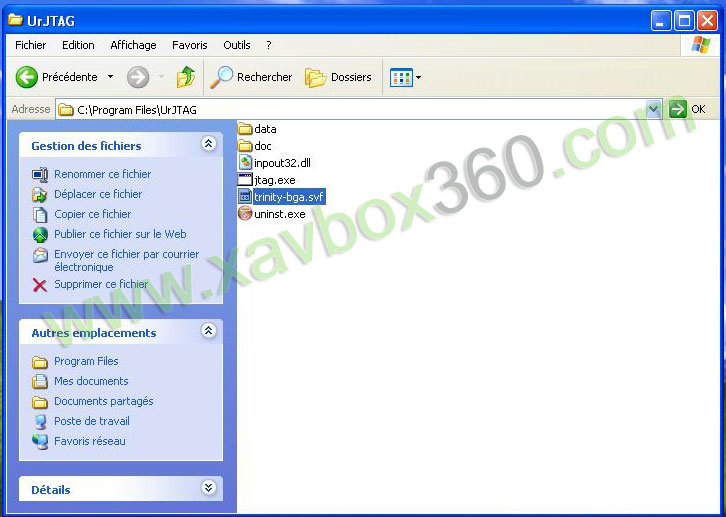

Veuillez noter que le fichier trinity-bga.svf doit etre mis dans le répertoire \UrJTAG\data

fichier svf

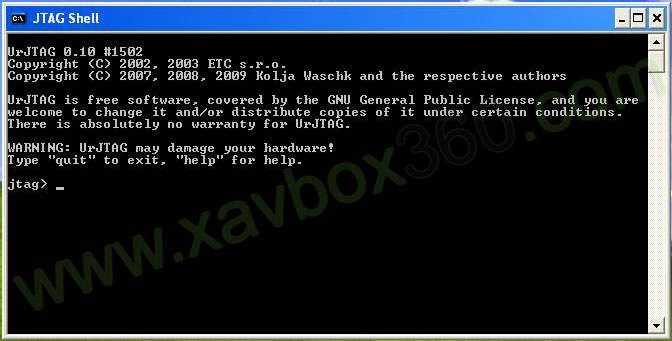

Lancez URJTAG

urjtag

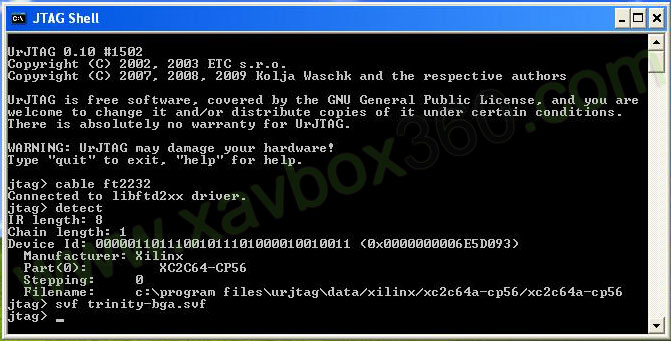

Dans la fenêtre dos qui vient de s'ouvrir, tapez les commandes suivantes pour programmer votre puce en validant à chaque fois avec "entrée":

  1. cable ft2232
  2. detect
  3. svf trinity-bga.svf

programmation de la puce

Passons maintenant au dump de la nand

Toujours avec le programmeur Squirt connecté, on va utiliser le soft de la Team Squirt : Squirter. Ouvrez une fenêtre MS-DOS et allez dans le répertoire ou se trouve l'exécutable Squirter.

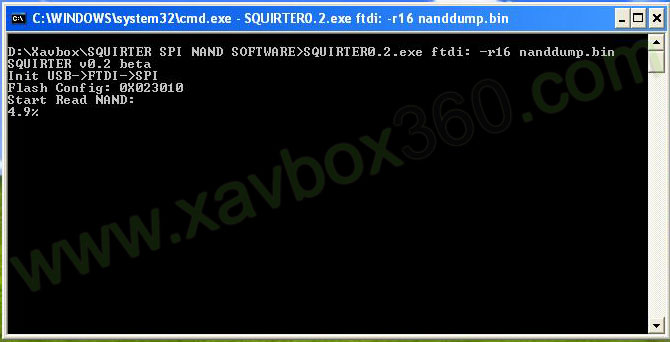

Tapez la commande suivante pour le dump de la nand de votre Xbox 360 : Squirter0.2.exe ftdi: -r16 xxxxxx.bin (remplacez les xxxxxx par le nom que vous voulez donner au dump)

dump

Maintenant que vous avez le dump de la nand, créez votre fichier .ECC a l'aide des outils habituels afin de récupérer votre clé CPU et gênerez votre nand modifiée.

Une fois en possession de votre nand modifiée, il faut a présent flasher la deuxième nand.

Pour cela, démarrez la console normalement. Le boot se fait sur la deuxième nand et comme celle-ci est "vide", rien ne se passe si ce n'est que le ventilateur va s'emballer. Flashez la nand a l'aide de Squirter avec la commande suivante :

Squirter0.2.exe ftdi: -w16 xxxxxx.bin (remplacez les xxxxxx par le nom de votre nand modifiée).

A présent que la double nand est flashée, vous pouvez démarrer au choix sur la nand de votre choix.

Rappelez-vous :

  • Démarrage normal : boot sur la nand additionnelle, celle qui contient la nand modifiée
  • Démarrage en appuyant sur le bouton synchro = boot sur la nand de la Xbox 360 non modifiée.

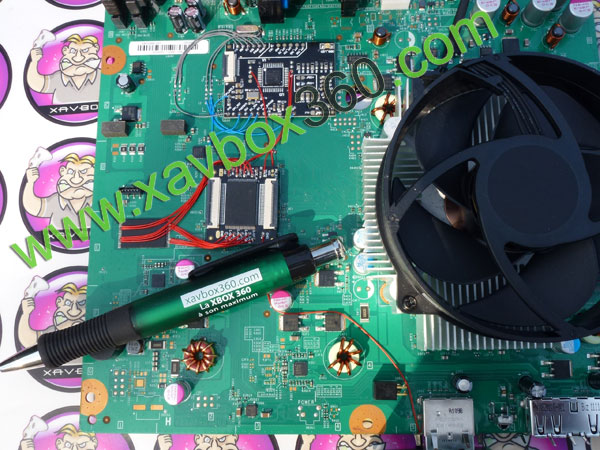

dual nand 360squirt par xavbox

J'avoue avoir été agréablement surpris par la simplicité d'utilisation de la double nand de la Team Squirt.

Certes, l'installation de l'ensemble reste réservée aux habitués de la soudure, même si les points alternatifs pour souder la double nand restent accessibles au soudeur débutant…

En tout cas, le fonctionnement est très simple et les temps de boot sont très satisfaisants.

Tuto réalisée le 18 mars 2012 par Pedro93
