Flash du LITEON 74850, 83850 et 93450

avec Maximus Lizard

maximus lizard

en vente ici
360 lizard maximus

Avant de vous lancez dans le flash, assurez-vous de bien avoir suivi la notice d’installation et de paramétrage du Lizard, vous la trouverez ci-dessous

manuel d'utilisation

Pour le liteon 74, j’ai utilisé l’accessoire Scorpion 2 :

  • Démonter votre xbox 360 jusqu’au lecteur
  • Une fois le lecteur sorti, dévisser les 4 vis du dessous
  • Retirer le capot (attention à ne pas perdre les 2 petits morceaux de plastique souple permettant la liaison entre le mosfet et le gestionnaire avec le capot)

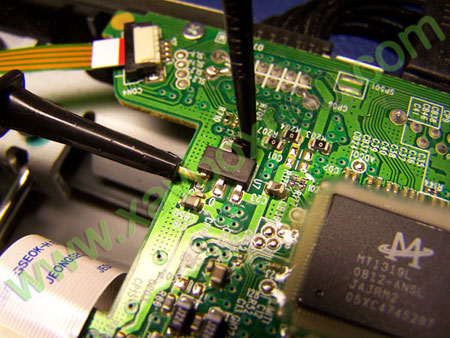

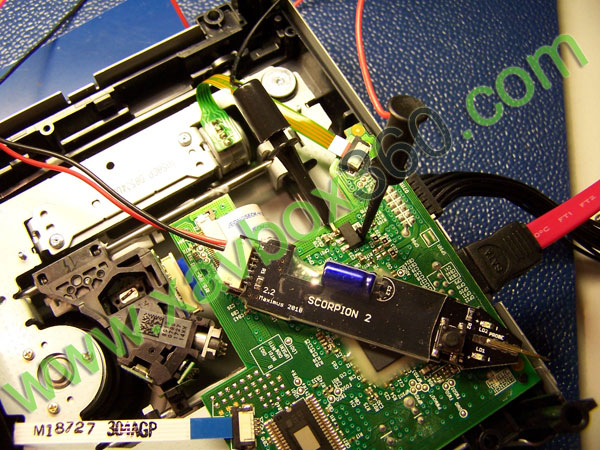

  • Relier le scorpion aux 2 petites pinces contacteurs
  • Relier le fil rouge à la partie supérieure du mofset
  • Relier le fil noir à la patte de gauche
flash xbox 360 scorpion 2

Remarque : les pinces ne sont pas extrêmement pratiques… de plus leur efficacité va surement diminuer avec le temps du fait de leur piètre qualité.

Je vous conseil donc, à l’aide d’une petite pince, d’augmenter la courbure du contact, cela permettra une meilleure tenue de l’ensemble.

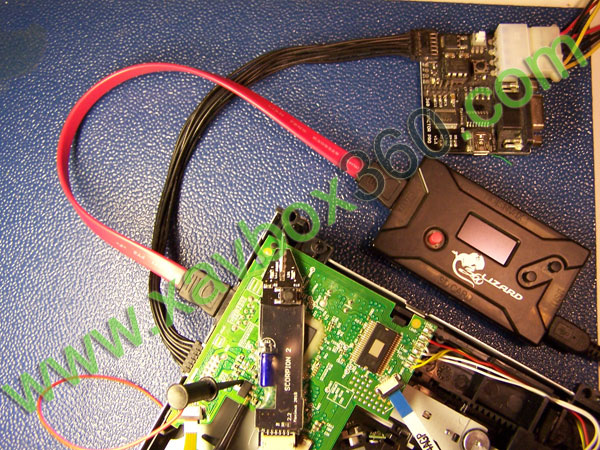

  • Connecter le boitier Lizard au Liteon 74 via le câble SATA fourni
  • Connecter l’alimentation (C. Kit ou l’alimentation de la console) au Liteon 74
  • Enfin connecter le boitier Lizard au port USB du PC

utilisation 360 lizard

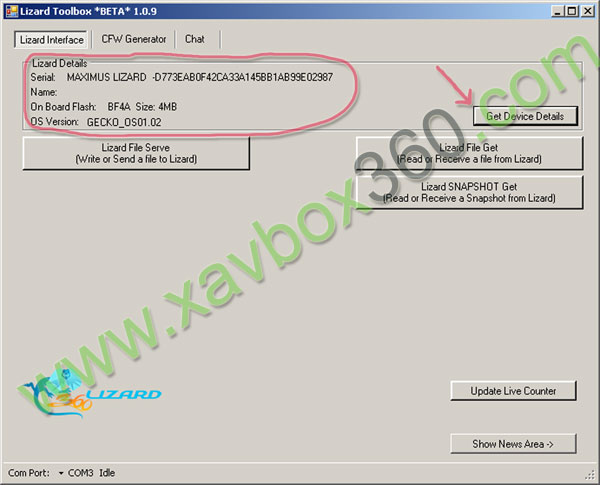

  • Lancer le programme Lizard Toolbox et cliquer sur « Get device details », les infos doivent s’afficher dans l’encadré « Lizard details »

lizard détails

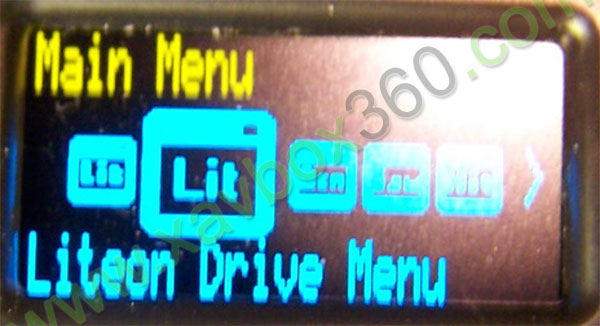

  • Sur le boitier Lizard, appuyer une fois sur le bouton HAUT pour sélectionner le menu Liteon et valider avec OK (attention, il y a un menu S-Liteon pour les lecteurs de la slim et le menu Liteon pour les 74, 83 et 94)

menu lizard

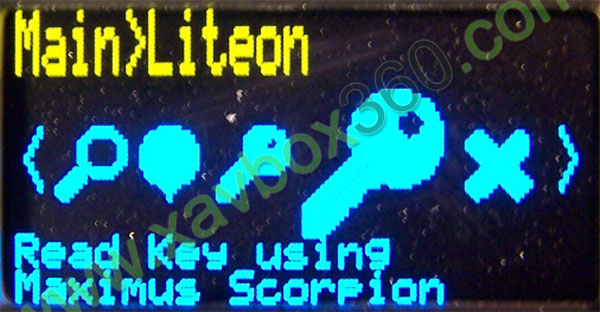

- Déplacez vous avec le bouton HAUT/BAS et sélectionner le menu « Read key using Maximus Scorpion », valider avec OK

flash liteon

  • Il ne vous reste plus qu’à suivre les instructions sur l’écran du Lizard :

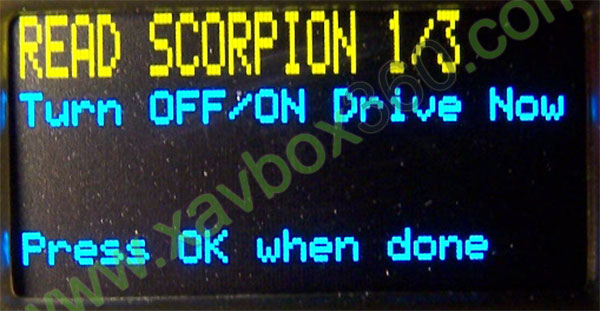

Etape 1 :

read scorpion

Faites un OFF/ON sur le lecteur puis valider avec OK

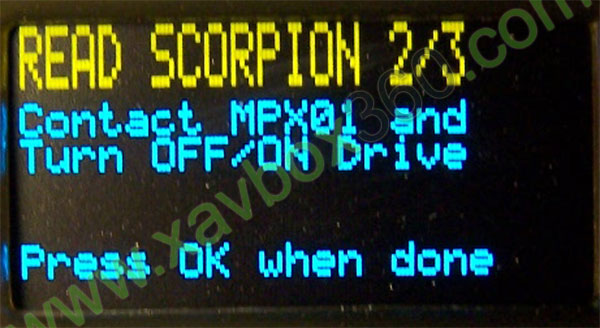

Etape 2 :

lecture scorpion

Avec la pointe du scorpion, toucher la pastille notée MPX01

mini spear

Tout en maintenant le scorpion appuyé, faites un OFF/ON sur le lecteur (utiliser un timing rapide sous peine de ne pas passer cette étape)

Validez avec OK

En cas d’erreur, recommencer la manip. depuis le début.

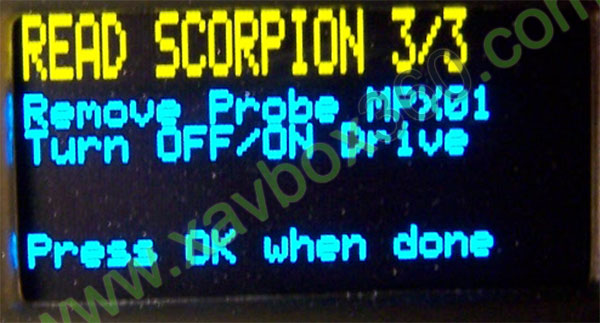

Etape 3 :

Retirer la pointe du scorpion de la pastille MPX01 (attention, le scorpion reste chargé, vous éviterez donc de poser la pointe sur une partie métallique), vous pouvez le laisser brancher sur le lecteur pour la suite.
Valider avec OK

scorpion 2

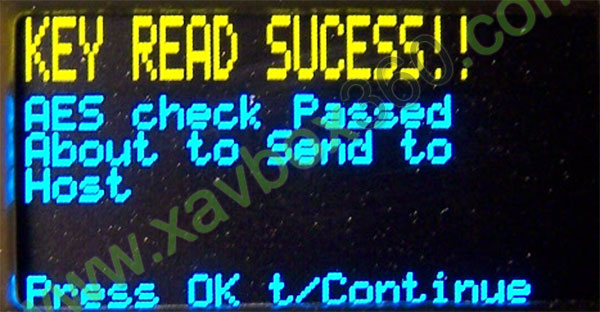

Si tout s’est bien passé vous devriez avoir le message « Key read success !!», appuyez sur OK

lecture de la clé

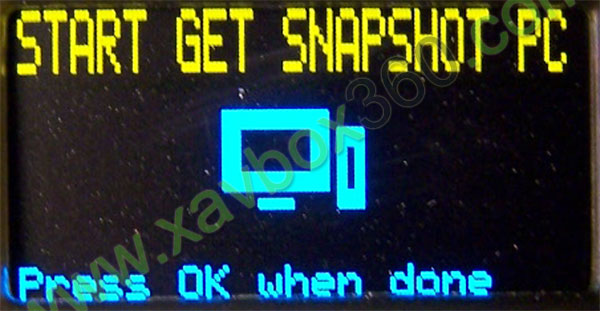

Etape 4 (transfert) :

flashage liteon

A cette étape, retourner sur le PC :

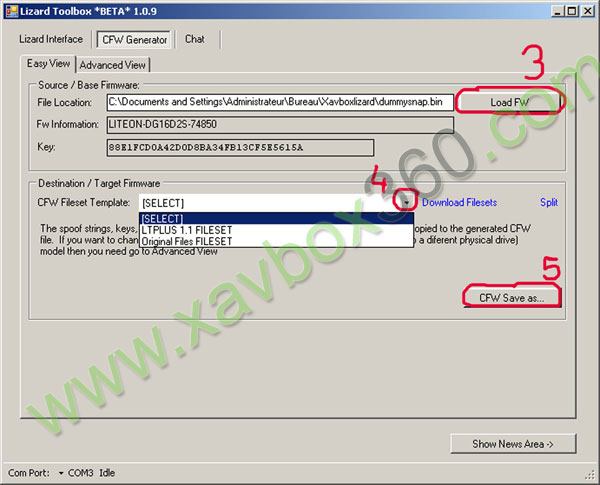

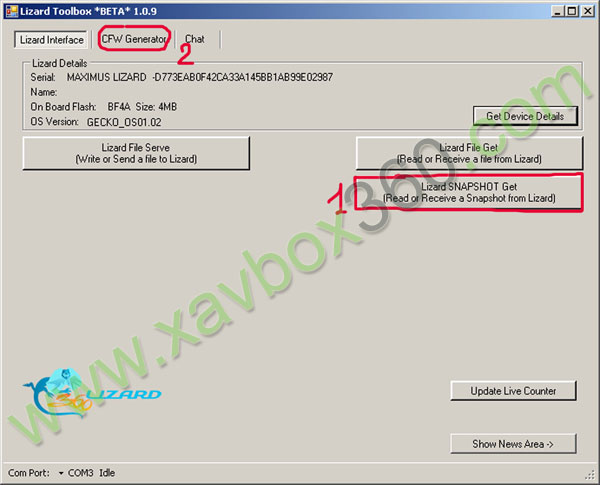

1- cliquer sur « Lizard SNAPSHOT Get » (1) pour importer les données lues par le Lizard dans le programme Lizard Toolbox, vous allez sauvegarder le dump du lecteur.

2- Cliquer sur l’onglet « CFW Generator » (2)

cfw generator

3- Cliquer sur « Load FW » (3), le programme ouvre le dossier dans lequel vous venez de sauvegarder le dump, ouvrez le fichier dummysnap.bin. La clé s’affiche devant « Key ». Cliquer sur « CFW Fileset Template » (4) pour choisir quel type de firmware vous comptez préparer (dans notre exemple j’ai le choix entre le firmware LT+ 1.1 et le firmware original).

4- Pour finir cliquer sur Save « CFW Save as » (5)

save firmware

Un conseil : enregistrez votre custom firmware ainsi préparé dans le même dossier que les fichiers du firmware original, ce sera plus simple si un jour vous deviez y revenir pour quelques raisons que ce soit (upgrade, vérification du CFW, dépannage etc...)

Etape 5 (Erase firmware) :

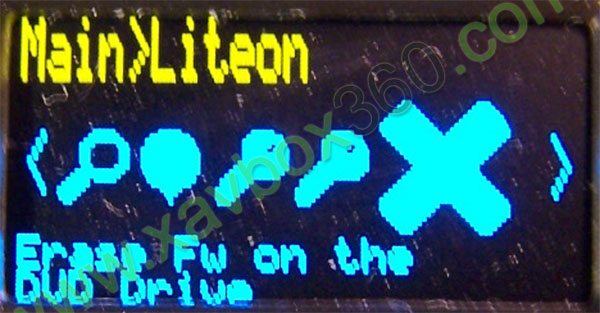

Retournez sur le boitier Lizard et toujours dans le menu Liteon, choisissez « Erase Fw On The DVD Drive » pour effacer le firmware du Liteon, validez avec OK

menu 360 lizard

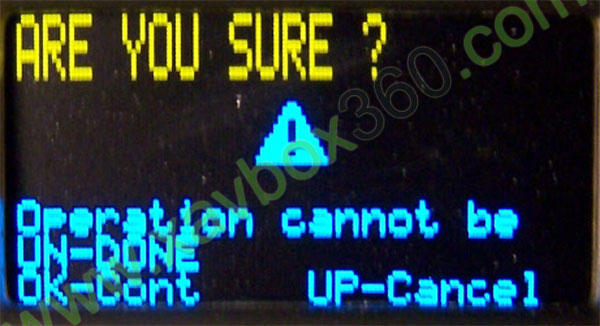

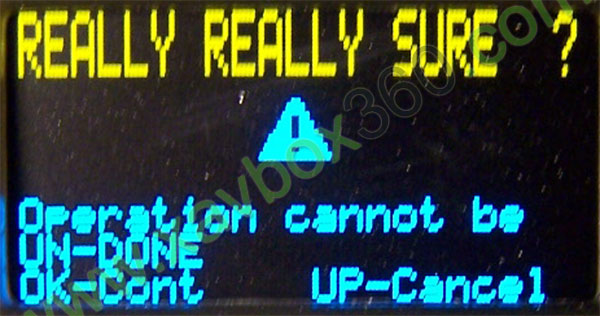

Le 360 Lizard vous affiche 2 messages de mise en garde, validez 2 fois avec OK

écriture de la clé flash avec le lizard

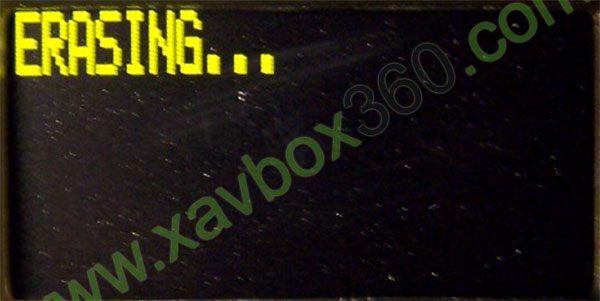

Le firmware est en cours d’effacement

effacement du firmware

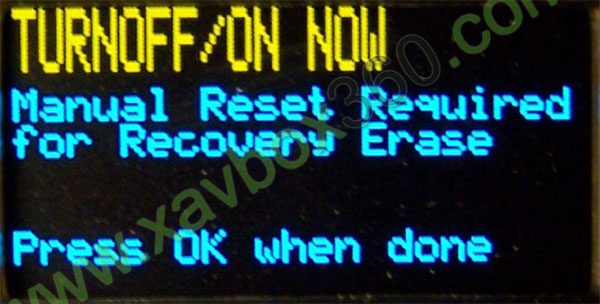

Une fois effacé, le Lizard vous demande à nouveau de faire un OFF/ON sur le lecteur et de valider par OK

allumez le lecteur effacement

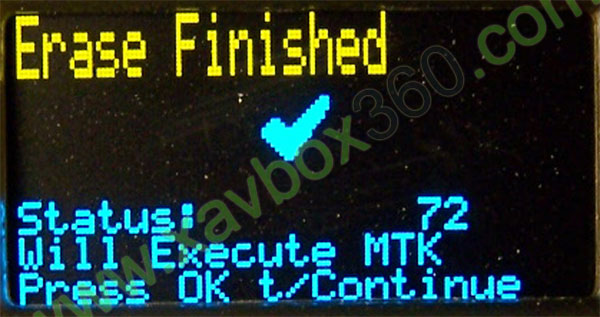

Si tout s’est bien passé, le message « Erase Finished » + status 72 devrait s’afficher. Appuyer sur OK pour continuer

effacement terminé

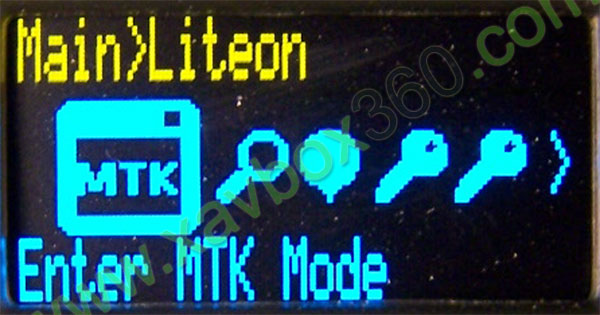

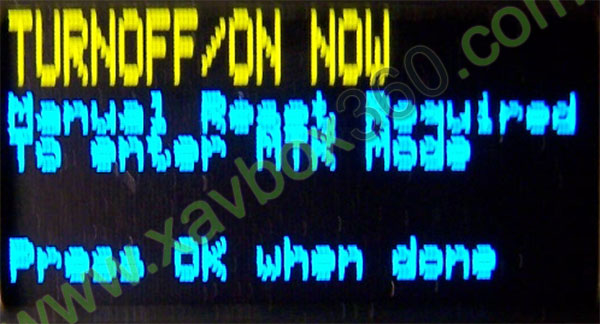

Dans le cas où la procédure d’effacement ne fait que boucler et que vous ne parvenez pas à avoir le message « Erase Finished », entrez dans le « MTK mode »

mtk mode

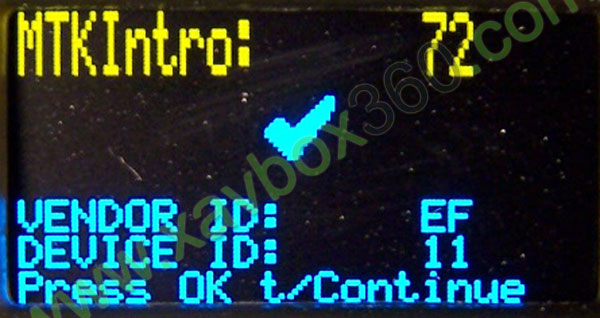

Le 360 Lizard vous demande de faire un OFF/ON sur le lecteur et de valider avec OK, une fois fait, vous obtenez le message « MTKIntro : 72 » …On va pouvoir flasher…appuyer sur OK pour continuer.

flashage avec lizard mtk flash

Etape 6 (flash) :

Maintenant que le Firmware est effacé, il ne reste plus qu’à flasher !
Rendez vous dans « Write Fw to the DVD Drive ».

Comme au moment de l’erase, 2 messages d’avertissement vont se succéder, validez avec OK les 2 fois

flash xbox 360 flashage xbox360

Ensuite à l’invite, retournez sur le PC, dans l’onglet « Lizard interface », cliquez sur « Lizard File serve » et choisissez le custom firmware crée précédemment (par défaut : LITEON_CFW.bin )

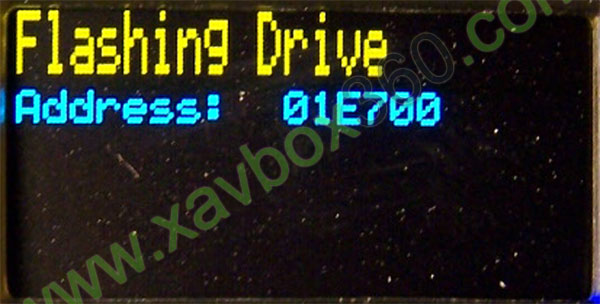

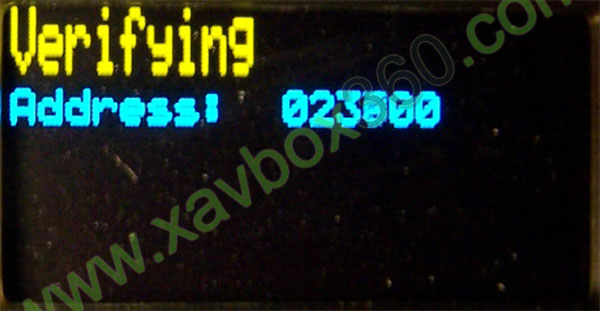

L’écran du 360 Lizard s’éteins, ça commence par Le flash du lecteur puis la vérification…

flashage 360 vérification du flashage

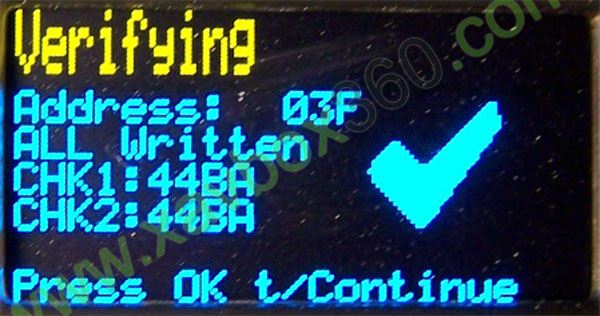

Quelques instants plus tard, la vérification est terminée, votre liteon 74850 est flashé !!!

liteoon flashé

Tuto réalisé le 19 février 2011 par Maître Kanter
