Xbox One



Unlock Kit – Pro Installer

Pour lecteurs Liteon DG-16D4S 0225/0401

L'Unlock Kit Pro m'à été envoyé par Arcalide  :-)

Kit Pro en vente ici
unlock kit pro 0225 0401

pro kit

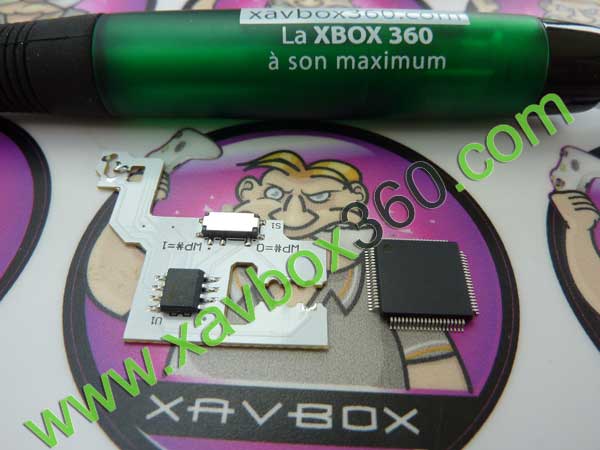

Le kit dit Pro est constitué d’un contrôleur, chipset de remplacement et d’un petit pcb à souder permettant de bloquer l’écriture du contrôleur MT1335 Xecuter.

Ce kit réservé aux as de la soudure,
permet d’éviter de changer le pcb complet également (visible ici)

pcb xecuter liteon 16d4s

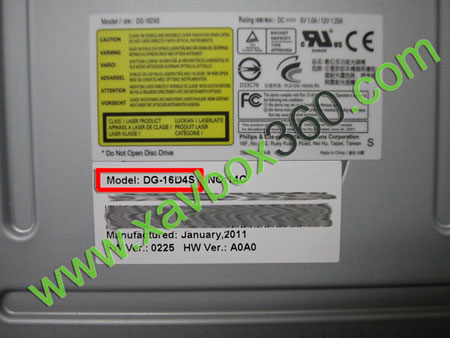

Les lecteurs Liteon DG-16D4S 0225/0401 des xbox 360 slim sont des models bloqués au niveau hardware les rendant inflashable.

DG-16D4S

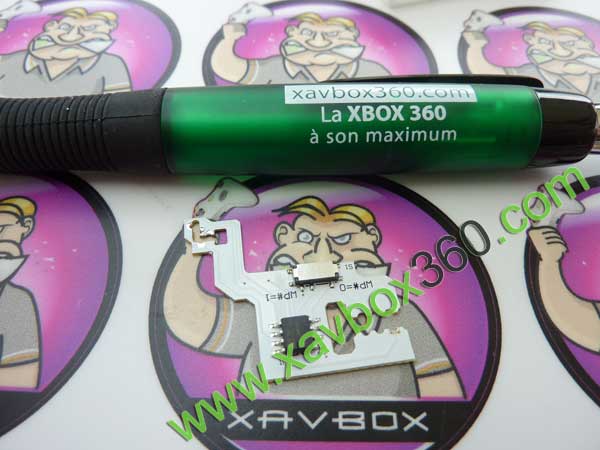

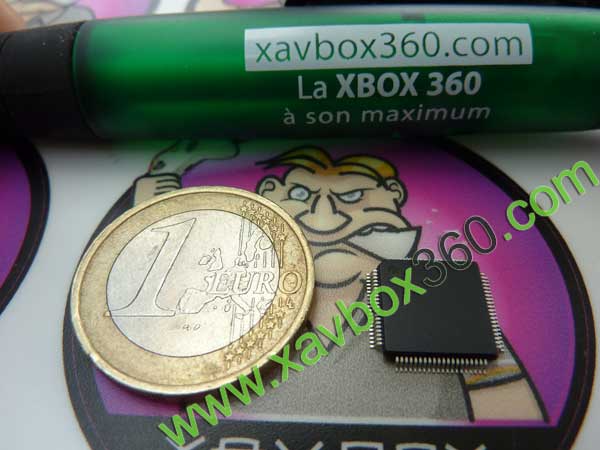

La Team Xecuter met à disposition ce kit permettant le remplacement du microcontroleur IC avec cette alternative MT1335 qui à la protection désactivée.

kit pro pcb micro chip

Il y a également une partie permettant d'activer / désactiver la protection de l'écriture manuellement dès que vous aurez installé votre firmware vous pourrez le bloquer afin d'éviter la mise à jour par quelqu'un d'autre que vous.

Prenez note que l'unlock kit pro est réservé aux installateurs professionels uniquement. N'achetez pas ce produit si vous n'êtes pas un spécialiste de la soudure. Vous devrez l'ancien processeur, incluant également le retrait de la résine autour du micro processeur MT1335 et le dessouder, puis souder le nouveau IC ayant la possibilité d'écriture ou non.

unlock kit pro kit pro de Xecuter kit pro de xecuter

Installation Xecuter Unlock Kit Pro par Josky57 :

unlock kit pro

Comme nous vous l'avions annoncé c'est Josky57 qui s'est occupé de tester l'unlock kit pro

Jusqu'à présent, sur Xbox360 Slim, il n'etait pas possible de flasher un lecteur Liteon embarquant un firmware 0225, car le chipset est protégé en écriture.

La Team Xecuter, qu'on ne présente plus, nous pond à nouveau de quoi flasher nos Xbox360, et Arcalide nous fait profiter d'un exemplaire pour ce test, qu'on remercie au passage !

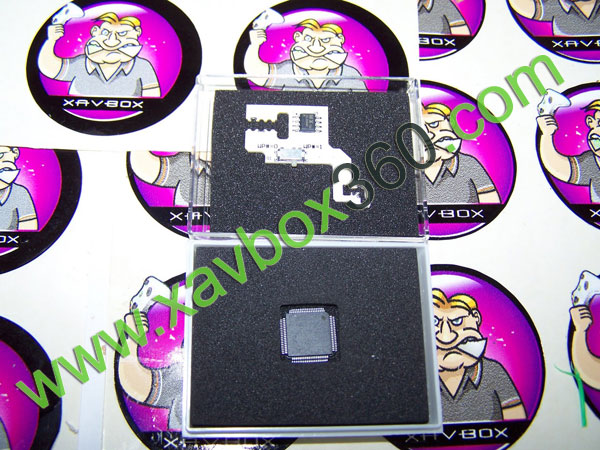

kit pro

Niveau difficulté, c'est aussi tendu que le string d'une grosse ! Donc ne vous lancez pas dans cette manipulation, si vous n'êtes pas équipés !

Pour démonter la console, n'hésitez pas à consulter l'excellent tuto de Stefoulefou ( Démontage Xbox 360 Slim )

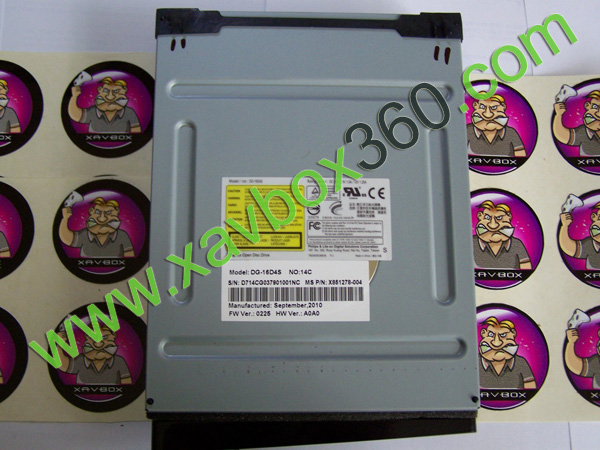

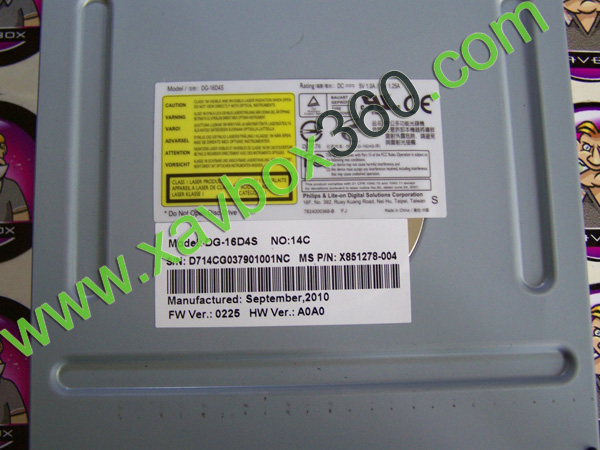

Déposez le lecteur, et profitez en pour jeter un oeil a la version.

lecteur lecteur xbox360

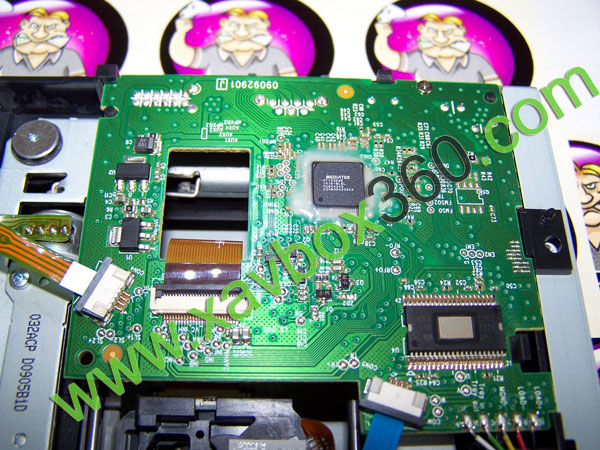

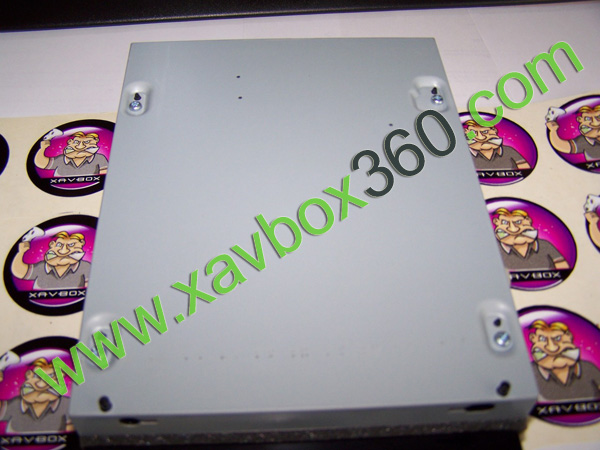

Retournez le lecteur, et retirez les 4 vis, afin de démonter le capot inférieur et avoir acces à la carte mère du lecteur.

lecteur xbox 360 slim pcb lecteur

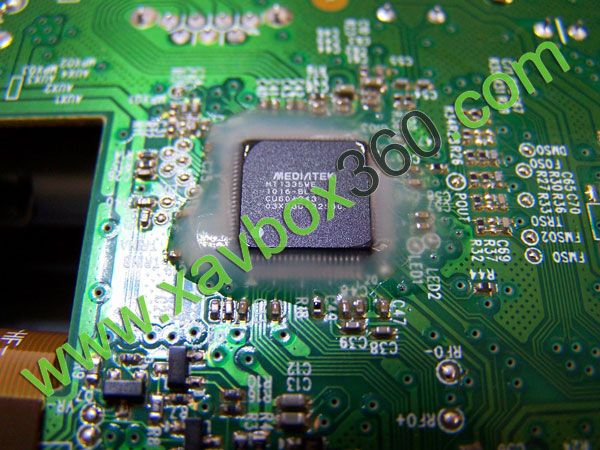

Bien entendu, on ne sera pas étonné de découvrir le chipset entouré de résine, d'une couleur qui me fait penser à mes débuts dans la puberté :D

résine sur chip

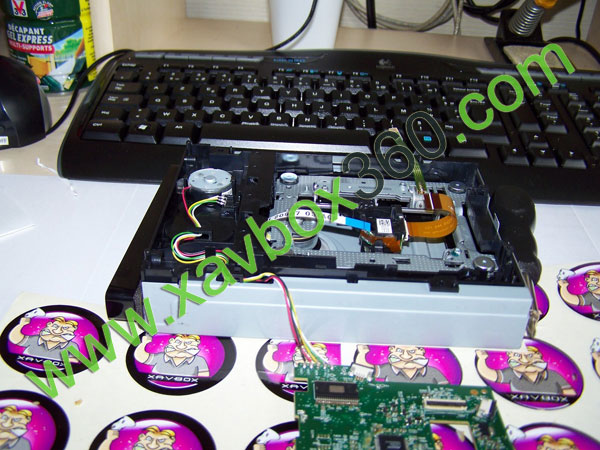

Retirez les nappes et la vis, puis dégagez la carte mère du lecteur.

retirez les nappes

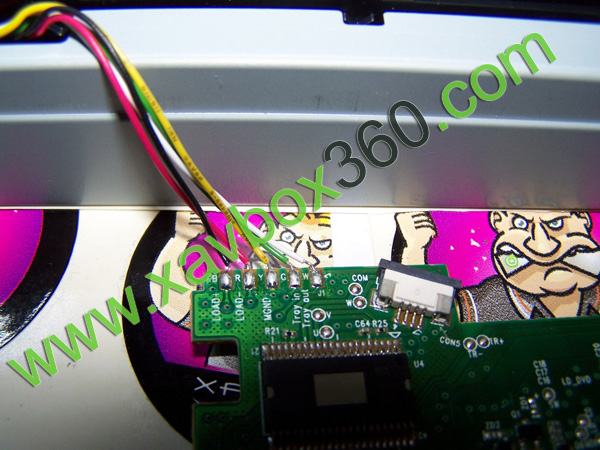

Dessoudez les 5 fils du lecteur.

dessoudage des fils

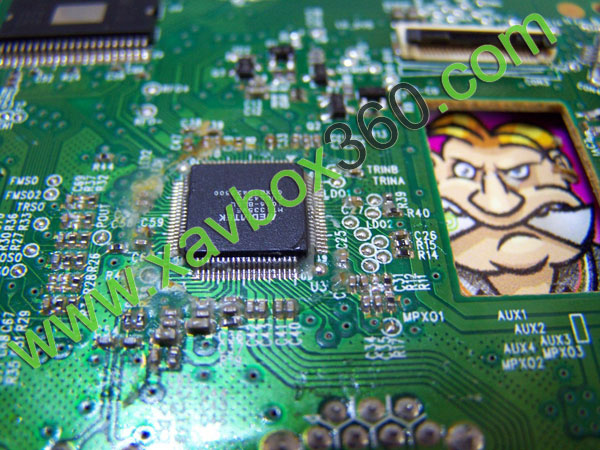

Pour retirer la résine, vous pouvez utiliser du décapant, mais c'est très long ... Perso, je préfère chauffer à 400° quelques secondes.

résine

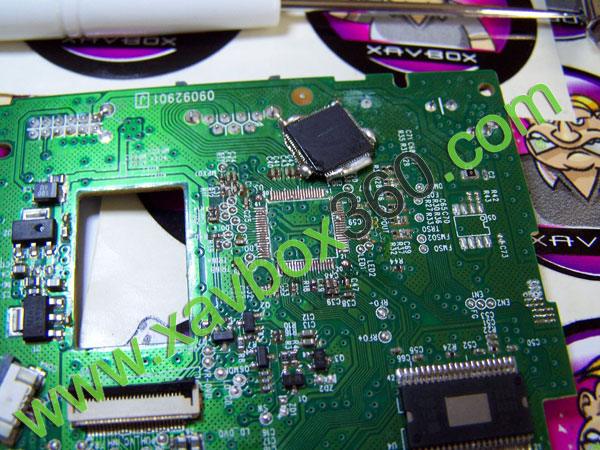

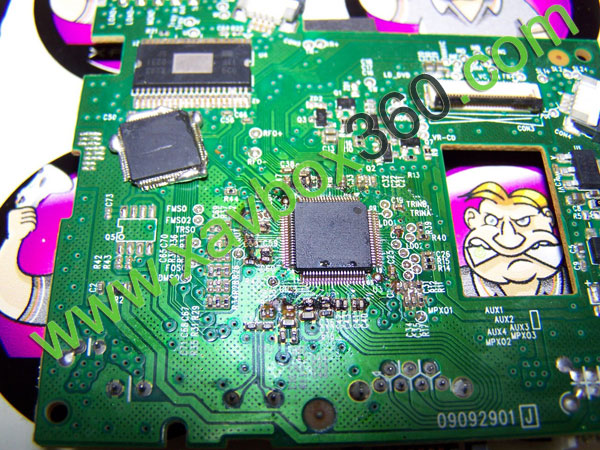

Pour dessouder le chip, le plus simple est d'enduire toutes les pattes d'étain, et de chauffer quelques secondes à 300°.

soudure du chip

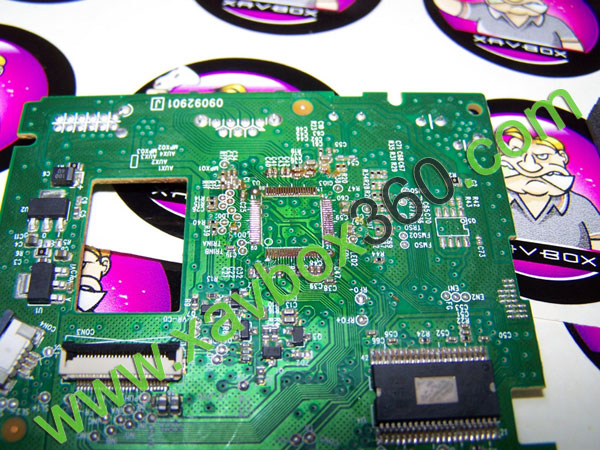

A cette étape, l'utilisation du décapant peut être utile pour bien nettoyer les restes de résine... il faudra une surface propre et lisse pour accueillir le nouveau chipset.

nettoyage pcb

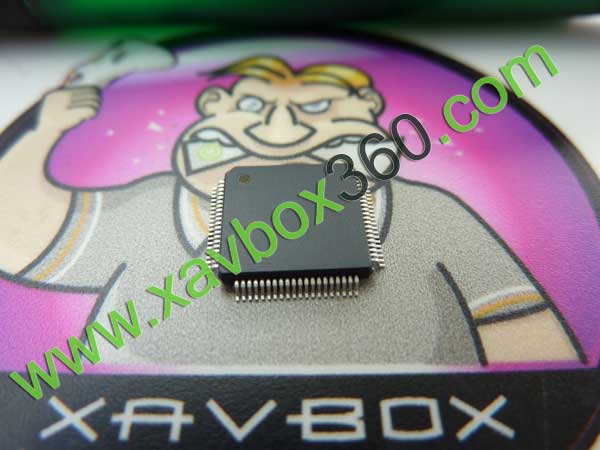

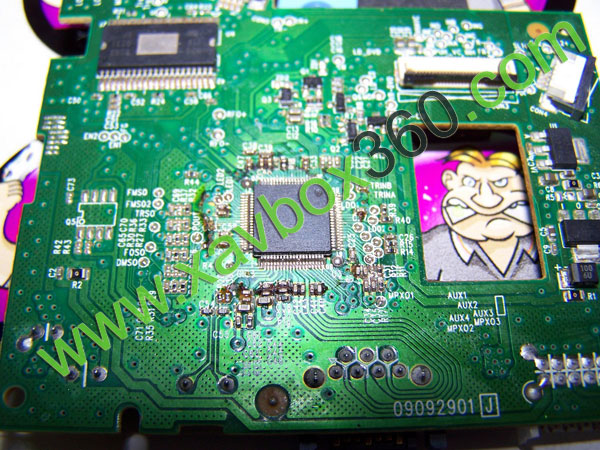

Positionnez le chipset correctement et soudez-le à l'air chaud.

soudure du chip soudure

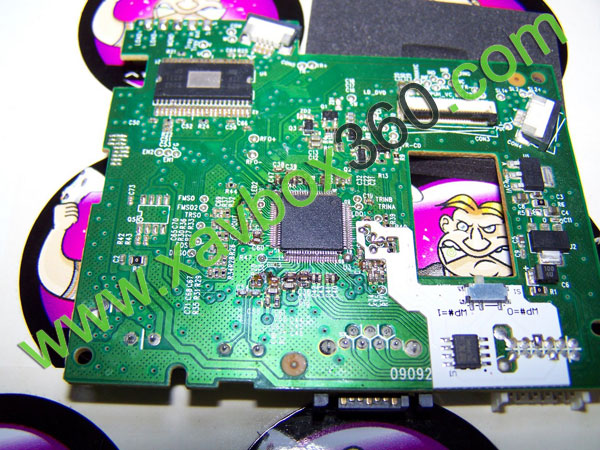

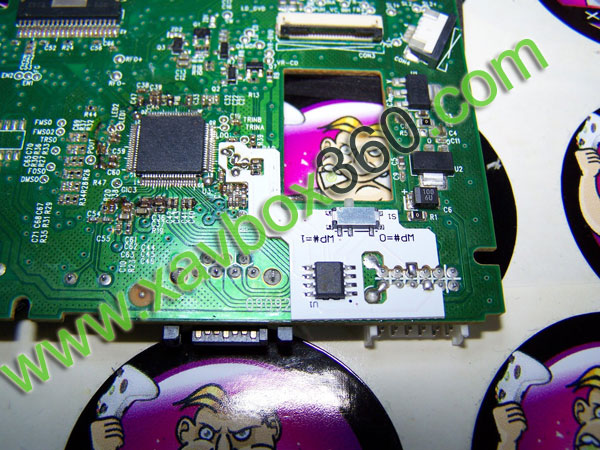

Il ne vous reste plus qu'à positionner le switch pour la protection en écriture, et le tour est joué !

360 slim soudure du pcb

Bien entendu, avant de mettre en oeuvre ce tuto, il vous faudra avoir la clé unique de votre lecteur ;-)

Tuto réalisé par Josky57 le 17 juillet 2011

07 juillet 2011 par Xavbox
Mis à jour le 17 juillet 2011
