Hack Jtag

hack jtag

Une des fonctionnalités de la puce Cygnos V2 est le hack jtag.

Je vous ai décrit comment réaliser le hack jtag à l'aide d'une puce olimex ou d'un port parallèle ici, je vais maintenant le faire avec la puce Cygnos V2.

L'avantage de la puce Cygnos V2 est qu'elle intègre tout (dual nand et hack jtag), vous n'avez donc pas besoin d'autre puces.

Référez vous à cette page pour le montage de la puce.

Quelques explications

Avec l'autre méthode de hack jtag, c'est le controleur de la xbox qui est utilisé pour réaliser le hack.

Avec la puce CygnosV2, c'est le contrôleur de la puce qui fait cette opération. Les points de montage sont donc identiques entre les différentes cartes mères, seul le code varie.

Pour réaliser ce hack, vous allez avoir besoin de :

  • une puce CygnosV2 montée et fonctionnelle
  • identifier la version de votre carte mère
  • un dump de votre nand d'origine
  • des fichiers de hacks jtag correspondant à votre carte mère
  • du fichier de mise à jour de kernel 4532
  • des outils de compilation d'une image hackée

Identification de la carte mère

Pour identifier une carte mère plusieurs points sont à observer :

  • Le dissipateur du GPU

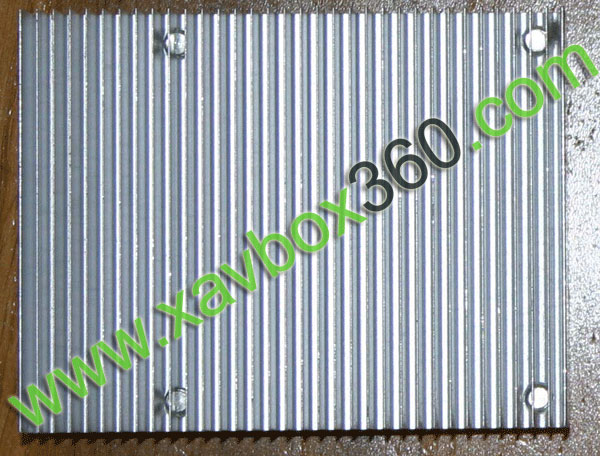

Il peut être en aluminium

dissipeur en alu

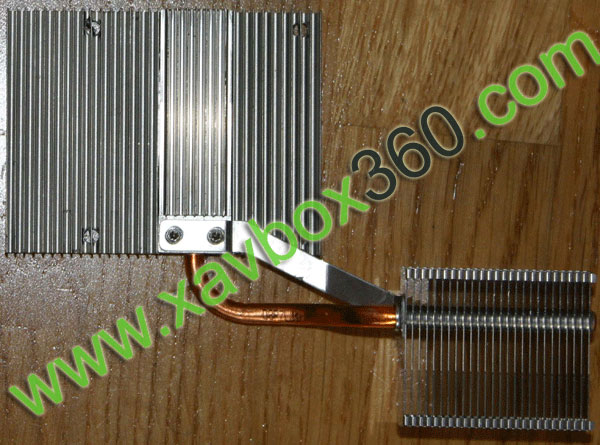

Il peut être en acier avec un caloduc

dissipeur caloduc

- Le dissipateur du CPU

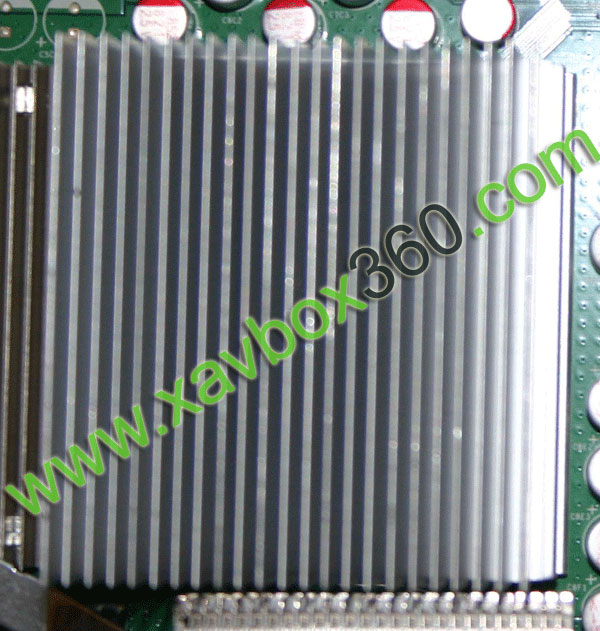

Il peut être en aluminium

dissipeur alu

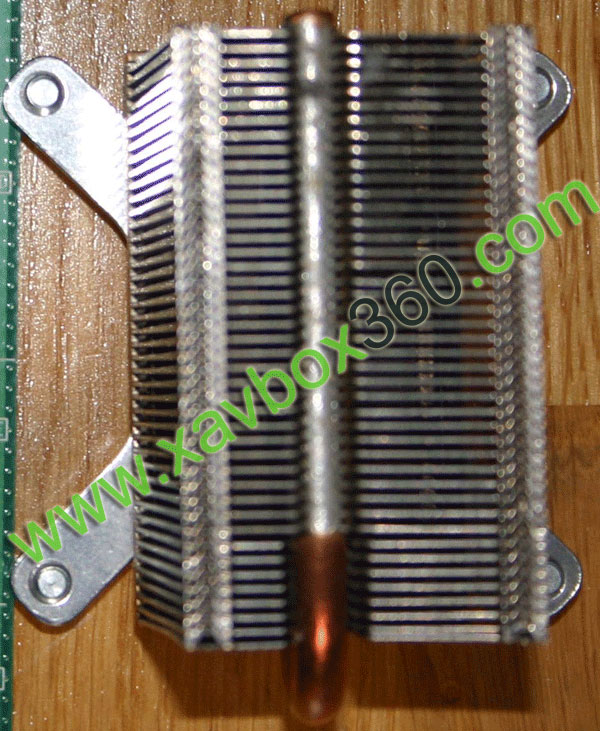

Il peut être en acier avec un caloduc

dissipeur caloduc

• Le nombre et la position des selfs sur la droite de la carte mère en dessous du connecteur d'alimentation

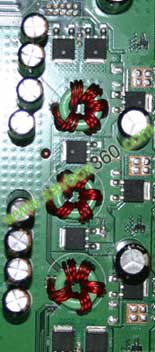

o 3 selfs à l'horizontale

3 selfs à l'horizontale

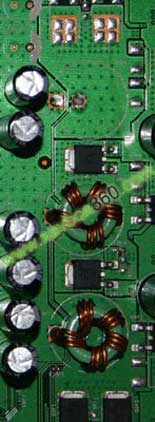

o 2 selfs à l'horizontale

2 selfs à l'horizontale

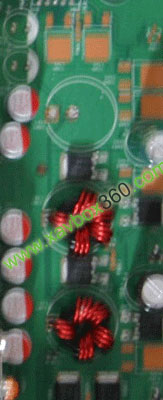

o 2 selfs à l'horizontale et absence de soudure sur les empreintes du haut (cuivre visible)

2 selfs à l'horizontale

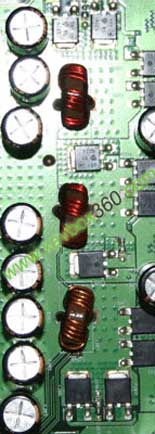

o 3 selfs à la verticale

3 selfs à la verticale

o 2 selfs à la verticale

2SelfsVert

Il existe deux grandes catégories de carte mère :

Les cartes non HDMI

Elles sont facilement reconnaissable par l'absence du connecteur hdmi sur la console.

Deux versions de carte mère existent :

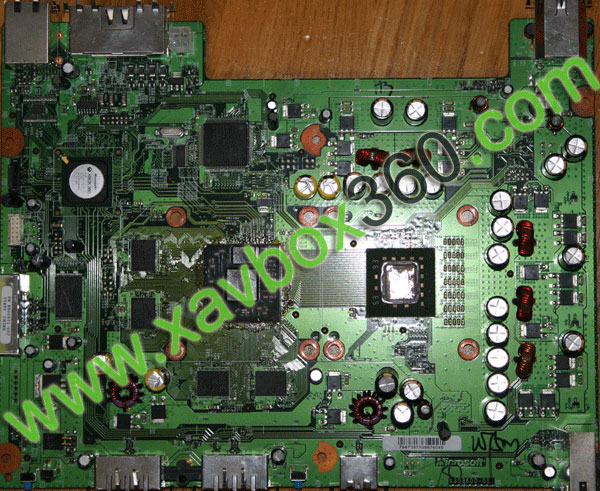

  • La XENON

xenon

Cette carte est alimentée avec un bloc 203W

C'est la première version de carte mère. Le CPU, le GPU et les ram sont gravés en 90nm

Le dissipateur du GPU est en aluminium et le dissipateur du CPU est en cuivre surmonté d'aillettes.

Vers la prise d'alimentation, trois selfs sont présentes en position verticales.

La mémoire nand est une Hynix HY27UF08281A

  • La OPUS

L'aspect est la même que la carte FALCON. Cette carte est utilisée par le SAV lors du remplacement d'une carte mère XENON.

Cette carte est alimentée avec un bloc de 175W

C'est une version améliorée de la XENON. Le CPU est gravé en 65nm, le GPU et les rams sont gravés en 80nm.

Le dissipateur du GPU est en acier avec un caloduc et le dissipateur du CPU est en alluminium.

Vers la prise d'alimentation, deux selfs sont présentes en position couchée.

La mémoire nand est une Hynix HY27UF08281A

Les cartes HDMI

Elles sont facilement reconnaissable par la présence du connecteur hdmi sur la console.

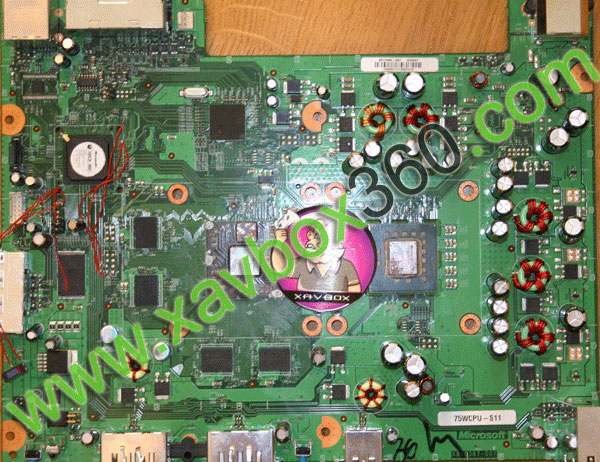

  • La ZEPHYR

zephyr

C'est la première version de carte mère à intégrer le port hdmi. Le chipset ANA a été changé par un chipset numérique HANA

Cette carte est alimentée avec un bloc 203W

C'est la première version de carte mère. Le CPU, le GPU et les rams sont gravés en 90nm

Le dissipateur du GPU est en acier avec un caloduc et le dissipateur du CPU est en cuivre surmonté d'aillettes.

Vers la prise d'alimentation, trois selfs sont présentes en position horizontale.

La mémoire nand est une Hynix HY27UF08281A

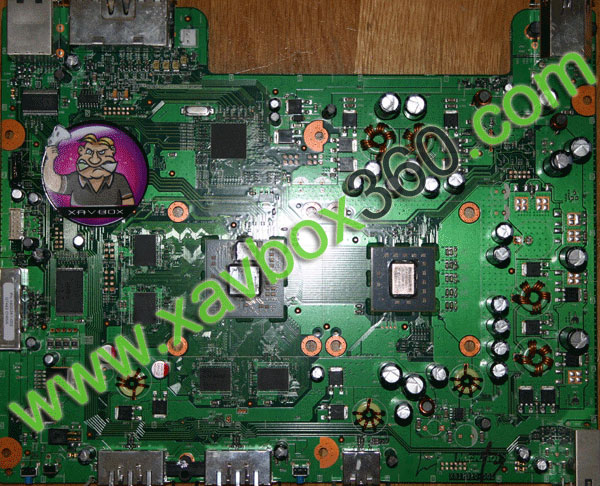

  • La FALCON

falcon

Cette carte est alimentée avec un bloc 175W

C'est la première version de carte mère. Le CPU est gravé en 65nm, le GPU est les rams sont gravés en 80nm

Le dissipateur du GPU est en acier avec un caloduc et le dissipateur du CPU est en aluminium.

Vers la prise d'alimentation, deux selfs sont présentes en position couchée. Les pastilles non utilisées sont étamées.

La mémoire nand est une Hynix HY27UF08281A

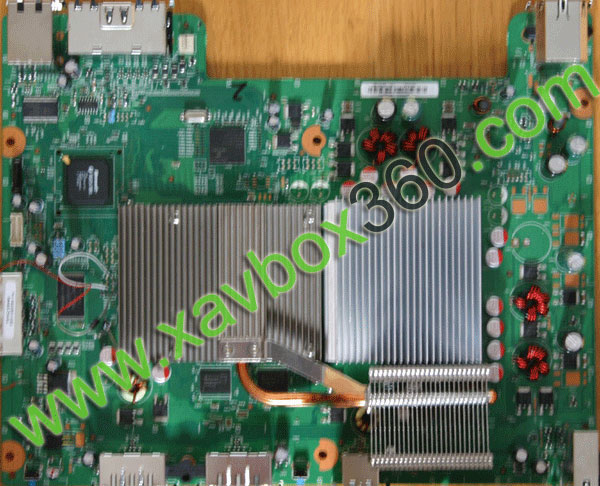

  • La JASPER

jasper

Cette carte est alimentée avec un bloc 150W

C'est la première version de carte mère. Le CPU et le GPU sont gravés en 65nm, les rams sont gravées en 80nm.

Le dissipateur du GPU est en acier avec un caloduc et le dissipateur du CPU est en aluminium.

Vers la prise d'alimentation, deux selfs sont présentes en position couchée.

Les pastilles non utilisées ne sont pas étamées, le cuivre est visible.

La mémoire nand est une Hynix HY27UF082G2B

  • La FALCON

falcon

Cette carte est alimentée avec un bloc 175W

C'est la première version de carte mère. Le CPU est gravé en 65nm, le GPU est les rams sont gravés en 80nm

Le dissipateur du GPU est en acier avec un caloduc et le dissipateur du CPU est en aluminium.
Vers la prise d'alimentation, deux selfs sont présentes en position couchée. Les pastilles non utilisées sont étamées.
La mémoire nand est une Hynix HY27UF08281A

• La JASPER

jasper

Cette carte est alimentée avec un bloc 150W

C'est la première version de carte mère. Le CPU et le GPU sont gravés en

65nm, les rams sont gravées en 80nm.

Le dissipateur du GPU est en acier avec un caloduc et le dissipateur du CPU est en aluminium.

Vers la prise d'alimentation, deux selfs sont présentes en position couchée.

Les pastilles non utilisées ne sont pas étamées, le cuivre est visible.

La mémoire nand est une Hynix HY27UF082G2B

Programmes requis

• Le programme adapté de compilation d'une image pour puce Cygnos sur le site www.cygnos360.com

La version actuelle est ici

  • Les binaires pour la puce. La version actuelle est ici
  • La mise à jour 4532. Ce fichier se nomme xboxupd.bin

Le hack correspondant à votre carte mère :

- Carte mère XENON : xenon_1921hack.bin ou sa version précédente xenon_hack.bin
- Carte mère ZEPHYR : zephyr_hack.bin
- Carte mère FALCON et OPUS : falcon_hack.bin

  • Le fichier key_1bl.bin. Ce fichier contient la clé 1BL
  • Python 2.6

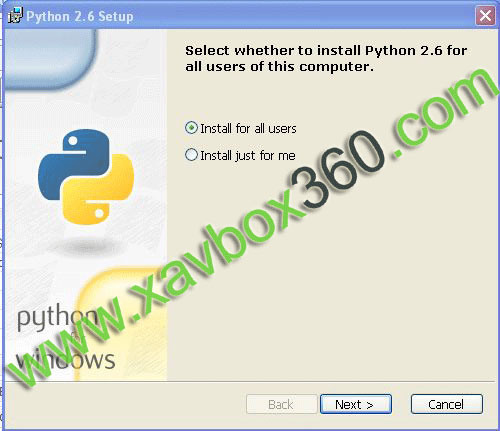

Installation de Python 2.6

C'est un langage de programmation utilisé dans une vaste gamme d'application.

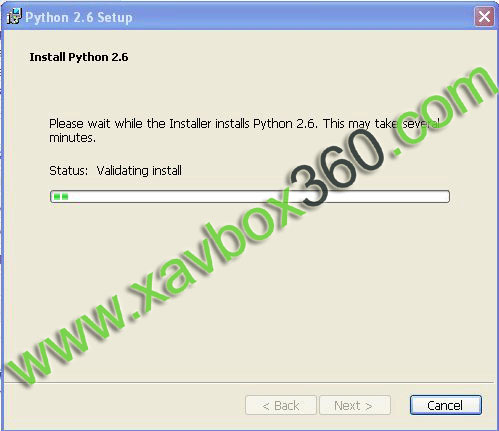

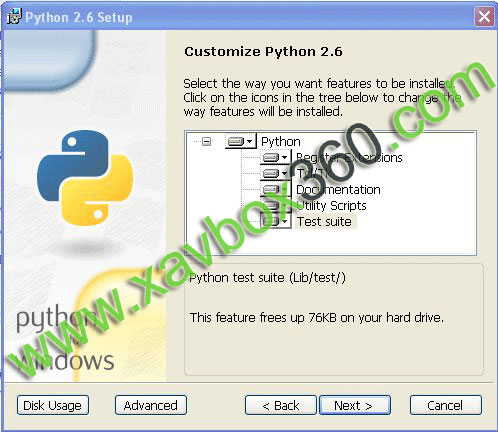

Récupérer l'installateur de la version 2.6.2

http://www.python.org/ftp/python/2.6/python-2.6.msi et lancer le.

Mise en place des fichiers

  • Décompresser l'archive Cygnos imgbuild.
  • Décompresser les fichiers de l'archive Xell binaries et transférer ces fichiers dans le répertoire input de imgbuild.
  • Transférer le fichier xboxupd.bin dans le répertoire input de imgbuild.
  • Transférer le fichier hack correspondant à votre carte mère dans le répertoire input de imgbuild.
  • Transférer le fichier dump d'origine de votre xbox dans le répertoire racine de imgbuild.
  • Transférer le fichier key_1bl dans le répertoire racine de imgbuild.

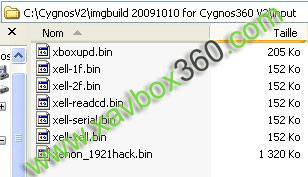

Vous devez obtenir ceci :

Génération de l'image

Lancer une invite de commande MsDos et rendez vous dans le répertoire d'imgbuild.

Saisir la commande: build.py orig_5485.bin input\xboxupd.bin input\xenon_1921hack.bin input\xell-1f.bin

Remplacer orig_5485.bin par le nom que vous avez donné à votre dump d'origine de la xbox

Remplacer xenon_1921hack.bin par le nom du fichier correspondant à la version de votre carte mère ( zephyr_hack.bin ou falcon_hack.bin) si vous n'avez pas une version xenon.

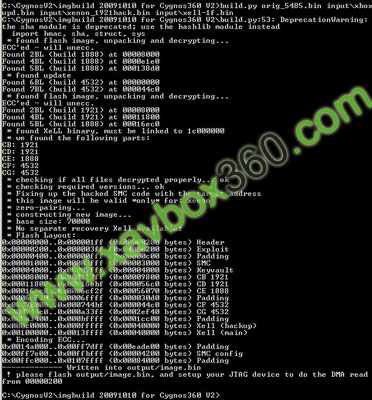

La construction de l'image se lance. Elle doit se terminer sans erreurs:

Si vous avez des erreurs, cela peut venir :

  • d'un dump corrompu
  • utilisation de mauvais binaires
  • mauvaise version de carte mère

Utilisation

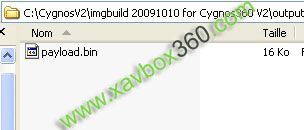

Vous avez maintenant un fichier image.bin généré dans le répertoire output d'imgbuild.

Programmer ce fichier dans la nand d'origine de la xbox (switch sur position OFF)

Une fois la programmation terminée, débrancher la puce, débrancher et rebrancher l'alimentation de la xbox.

Allumer votre console en la branchant sur un écran. La dernière version gère un écran vidéo, il n'est plus obligatoire d'utiliser une connexion pc.

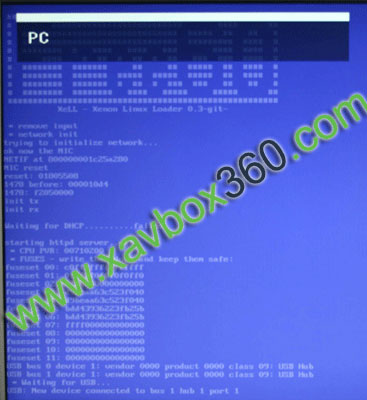

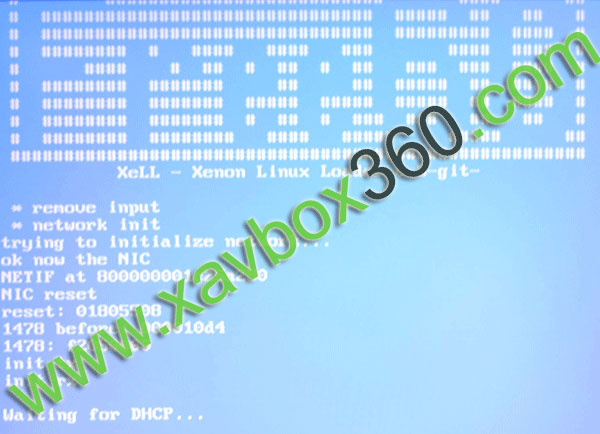

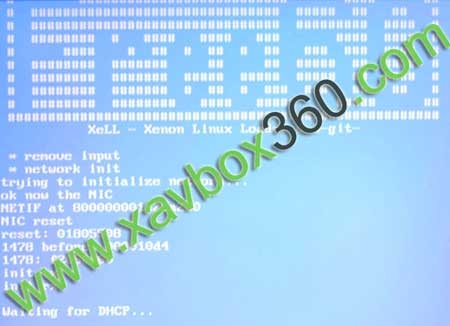

L'anneau vert doit tourner et un écran bleu Xell doit apparaître.

Avec cable video : Avec cable PC :
xell video xell pc

Félicitations vos avez mis en oeuvre le hack jtag avec la puce Cygnos360 V2.

Réferez vous à l'article sur la Cygnos V1 pour récupérer la clé de votre lecteur de dvd si vous ne la connaissez pas.

Site officiel : cygnos360.com

Tuto réalisé par Bonx le 26 octombre 2009
