Utilisation Xecuter Probe Sputnik 360 par Pedro93 :

Ce tuto a été réalisé sur un lecteur Liteon DG16-D4S avec un firmware 0225.

Je me suis servi d’un X360USB Pro (à jour) ainsi que d’un CK3 Pro pour l’alimentation du lecteur et bien sur du Xecuter Probe Sputnik 360

Vous aurez également besoin de la dernière version de Jungle Flasher et bien sur de la dernière version en date du firmware LT+.

Afin de faciliter l’utilisation de Jungle Flasher, placez vos différents firmwares LT+ dans le répertoire « firmware » de Jungle Flasher.

Indentification du chipset :

Le Probe Sputnik 360 permet de débloquer l’écriture des lecteurs Liteon DG16-D4S équipés d’un chipset MXIC et uniquement ce chipset. Certains lecteurs sont équipés d’un chipset Winbond non déblocables en écriture avec cette méthode.

Nous allons donc commencer par s’assurer que le chipset présent dans notre lecteur est bien un MXIC à l’aide Jungle Flasher. Connectez votre lecteur au pc à l’aide du X360USB Pro et du CK3 Pro.

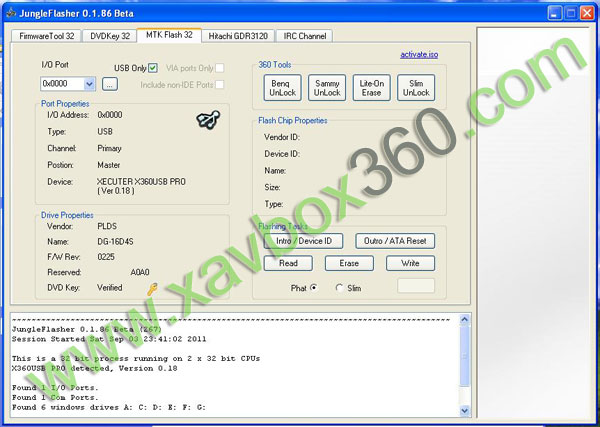

Lancez Jungle Flasher, votre lecteur doit être visible. (16.jpg)

Aller dans l’onglet MTK flash 32, coupez l’alimentation de votre lecteur, cliquez sur « Intro / Device ID » et aussitôt rallumez votre lecteur.

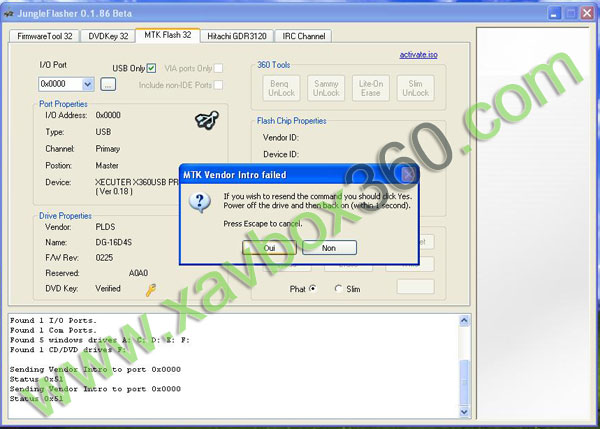

A cette question, cliquez sur non.

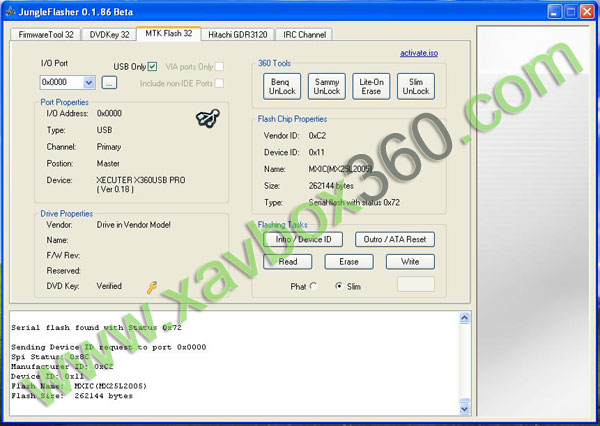

On peut voir qu’il s’agit bien d’un chipset MXIC, nous allons pouvoir continuer…

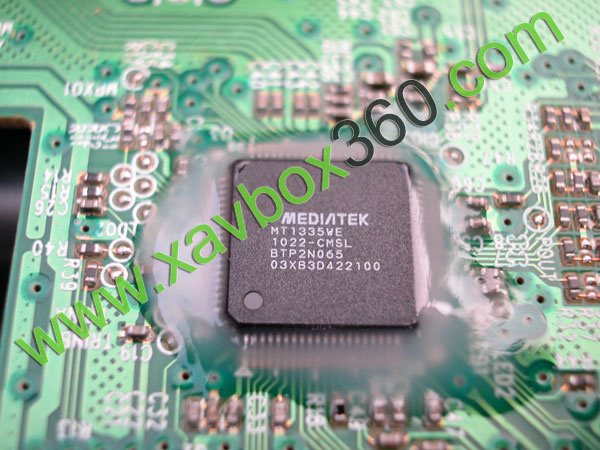

Il existe également une autre méthode pour vérifier le type de chipset mais nécessite le démontage du lecteur. Si le nombre inscrit sur le chipset commence par 03 vous avec un chipset MXIC

Démontage du lecteur et préparation du PCB

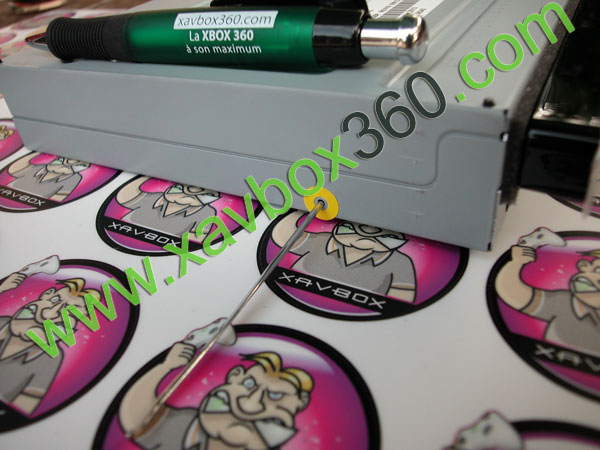

Sur le coté gauche du lecteur, insérez un objet assez fin (trombone, tournevis, etc…) dans l’orifice et appuyez pour déclencher l’ouverture mécanique du lecteur.

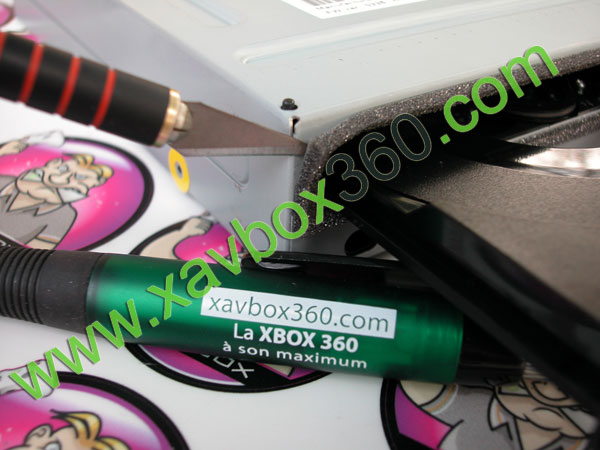

Décollez soigneusement la mousse présente sur la façade du lecteur

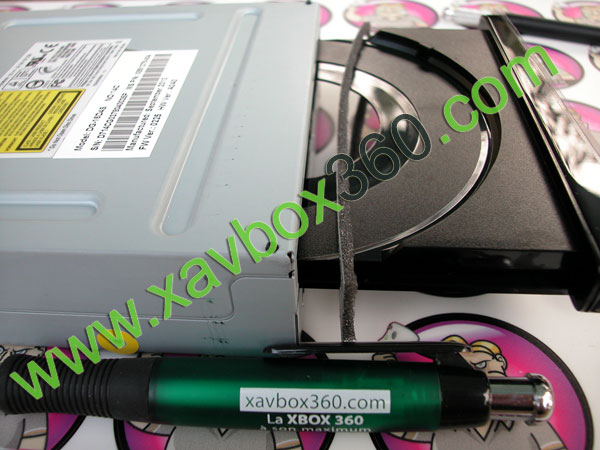

La mousse devra être complètement décollée du lecteur afin de pouvoir le démonter.

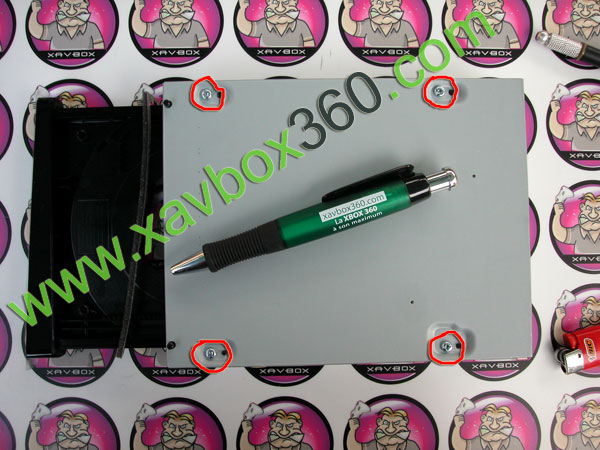

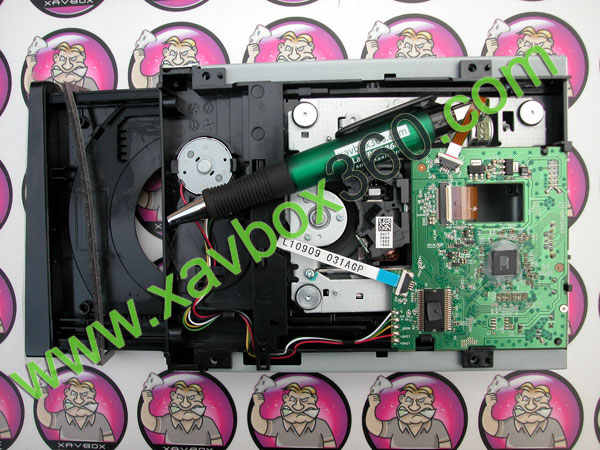

Enlevez les 4 vis et retirez le capot

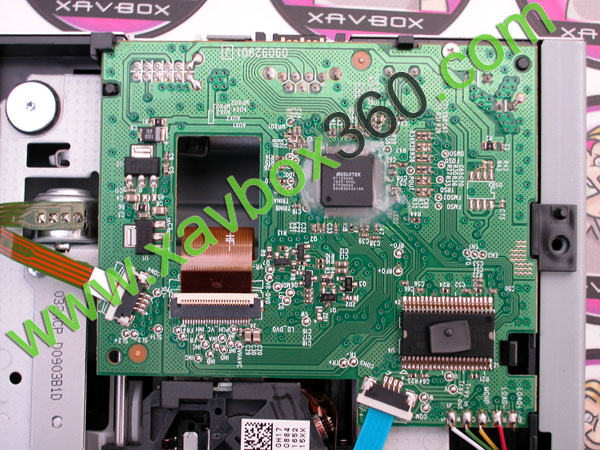

Déconnectez les 3 nappes et enlevez la vis indiquée sur l’image

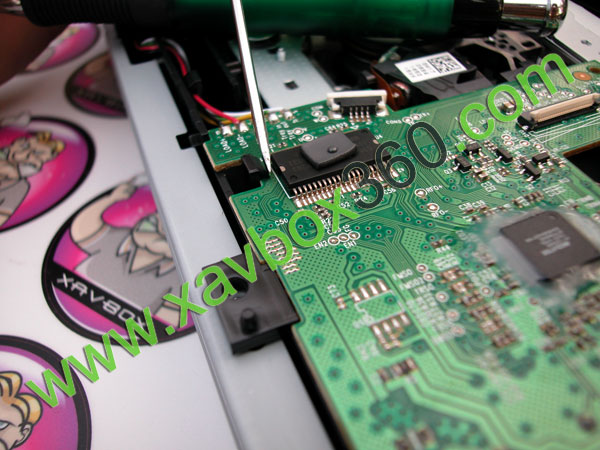

Poussez l’ergot en plastique pour débloquer le PCB et retirez le délicatement

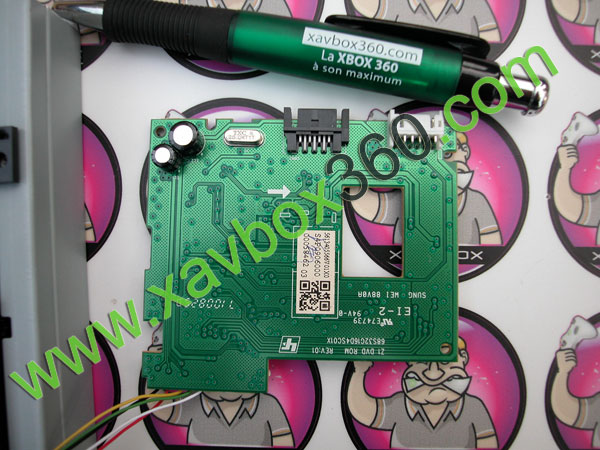

Posez le PCB à l’envers sur une surface plane et on va pouvoir passer à la coupe de la piste.

Ce n’est pas une opération très difficile mais allez-y en douceur quand même…

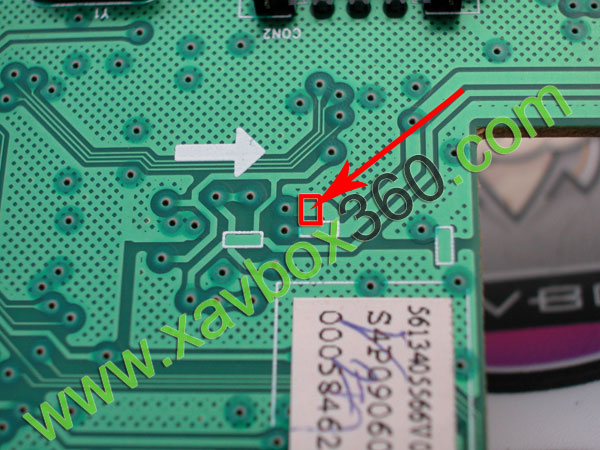

Coupez à l’ endroit indiqué

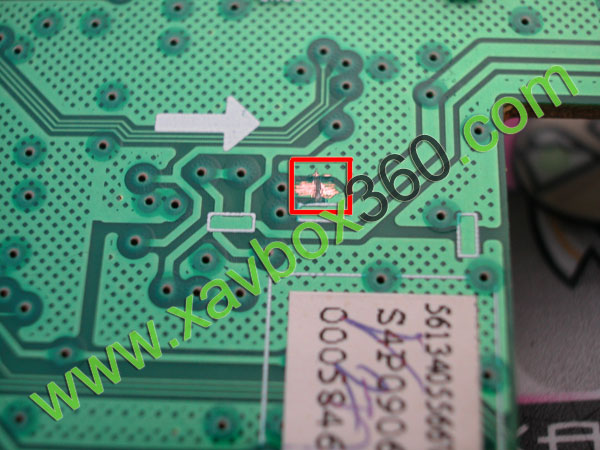

Profitez pour enlever un peu le vernis autour de la coupe, ça facilitera la réalisation de la soudure lorsque vous aller refaire la piste.

Flash du lecteur

On va commencer par extraire (dumper) les infos du lecteur.

Connectez le PCB à votre PC et lancez Jungle Flasher

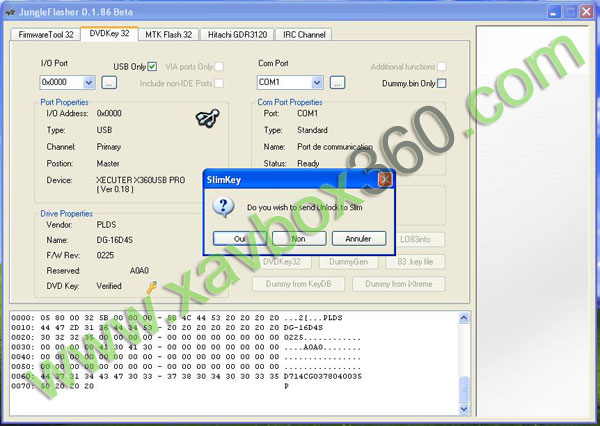

Cliquez sur « SlimKey »

A cette question, cliquez sur non

Cliquez oui, coupez l’alimentation du lecteur et rallumez la aussitôt, de dump va commencer

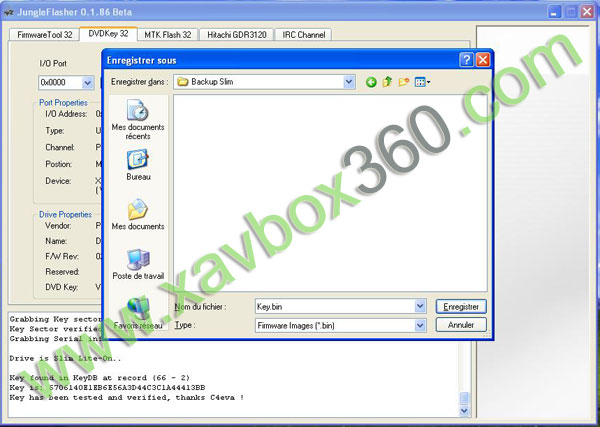

Sauvegardez les différents fichiers qui vous sont proposés

A la fin du dump, Jungle Flasher vous propose d’ouvrir automatiquement le firmware Ixtreme correspondant à celui de votre lecteur, dites oui

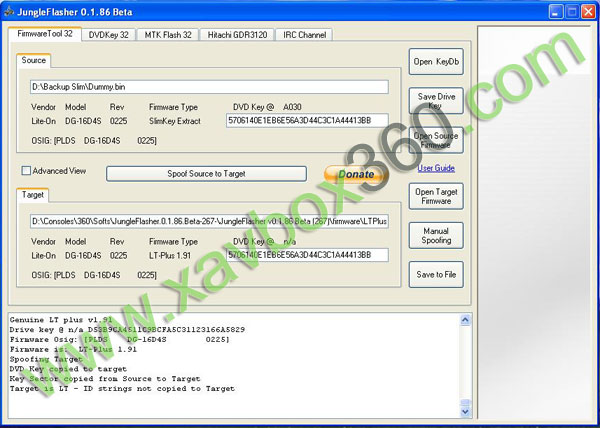

Cliquez ensuite sur « Spoof Source to Target » et sauvegardez le firmware crée

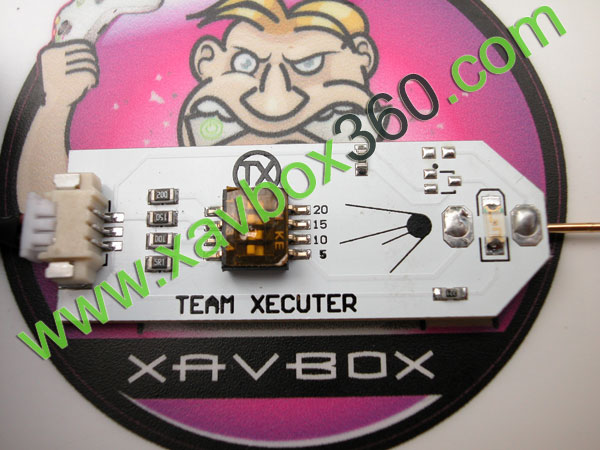

Le Probe Sputnik possède un switch permettant de changer la valeur de la résistance à utiliser.

Réglez la résistance sur 10 ohms en poussant vers la droite le switch correspondant

Aller dans l’onglet MTK flash 32, coupez l’alimentation de votre lecteur, cliquez sur « Intro / Device ID » et aussitôt rallumez votre lecteur.

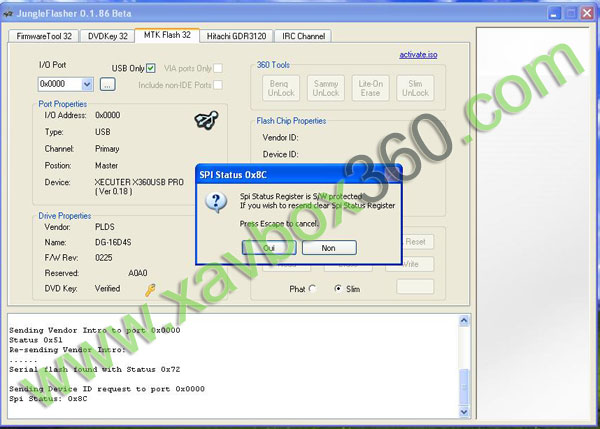

A cette question, cliquez sur oui

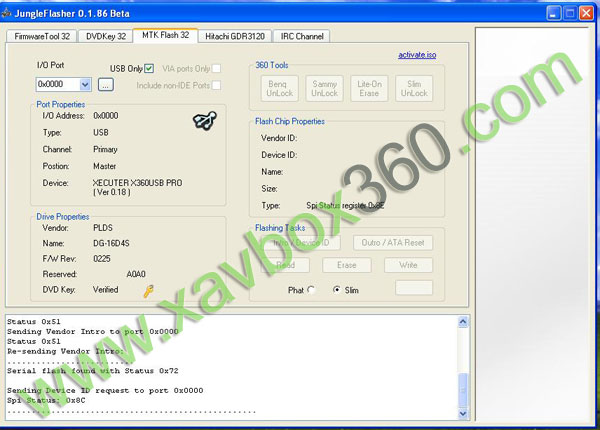

Des points commencent à défiler dans Jungle Flasher, c’est le moment de positionner le Probe Sputnik

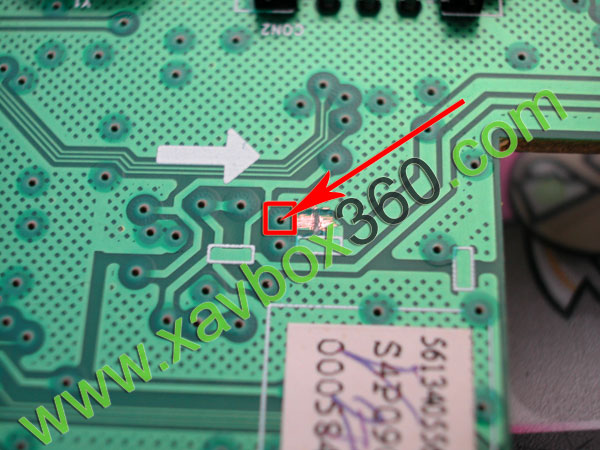

Positionnez le Probe à l’endroit indiqué

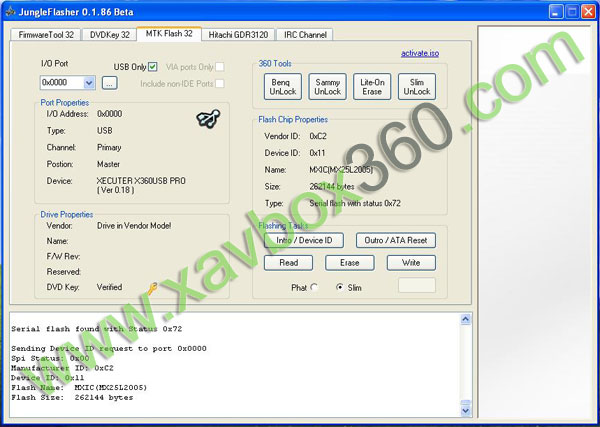

Voila, le « Spi statuts » est sur 0x00, le chipset est débloqué en écriture.

Vous pouvez retirer le Probe

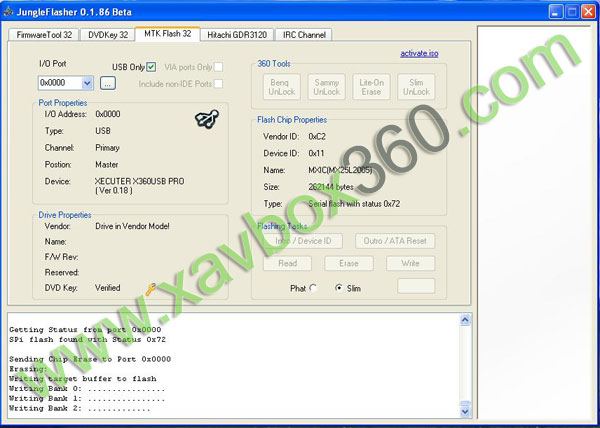

Cliquez sur Write, le flash commence…

Une fois le flash terminé, appuyez sur CTRL+Shift+F11 pour bloquer à nouveau l’écriture.

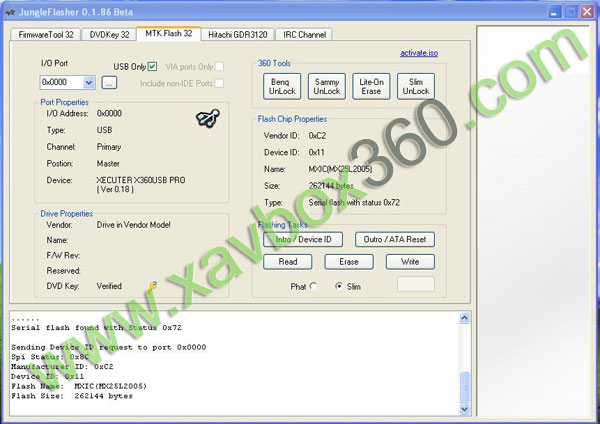

Le « Spi statuts » est sur 0x8C, le chipset est bloqué en écriture

Cliquez ensuite sur « Autro / ATA reset » pour sortir du mode Vendor

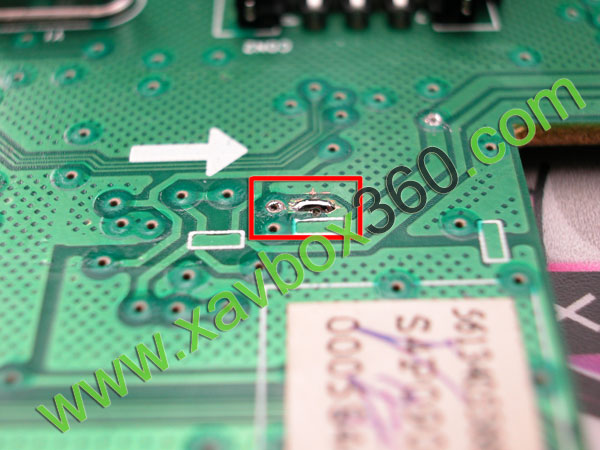

Refaites votre piste, remontez le tout et amusez vous
