Module usb spi

pour la xbox 360

usb spi flasher

Présentation du modul USB Spi :

Voici une autre version du module de programmation jtag de la nand de la 360.

Je m’étais monté une version prototype il y a quelques mois et je ne m’y étais plus intéressé.

Depuis plusieurs versions de circuit imprimé ont faire leur apparition, mais beaucoup ont oublié de citer l’origine du projet, faisant mine ainsi d’en être l’auteur.

Le schéma du module, le programme pour le microcontrôleur et le source ont été créés et mis à disposition par DarkstarTM en août 2009 (voir ici)

La version que je vous présente ici est donc basée sur les travaux de DarkstarTM auxquels j’ai ajouté quelques petites modifications.

En voici les fonctionnalités :

  • Module en deux parties : une embase et un module enfichable
  • Deux leds : une présence tension, une état de fonctionnement
  • Désactivation automatique du module lorsque la console est en marche
  • Aucune découpe nécessaire pour l’installation et l’utilisation
  • Module compatible nandpro version 20 d

Fabrication du modul SPI

Voici quelques photos de la fabrication du module.

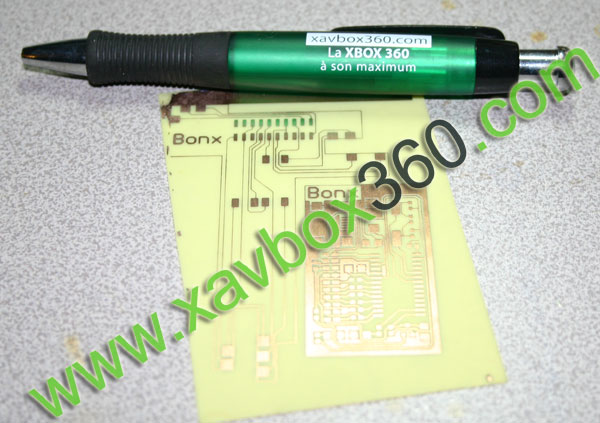

Tout d’abord la réalisation du circuit imprimé :

usb spi flasher

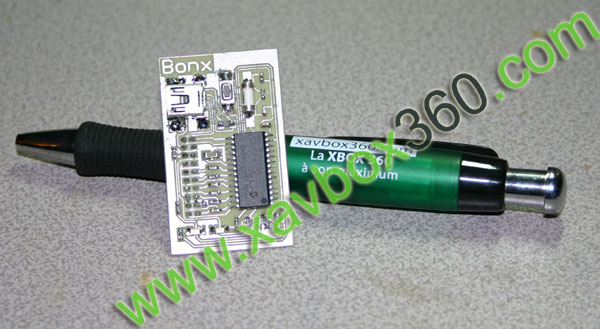

Puis une fois découpés, voici le module de programmation :

module de programmation

On peut y voir :

  • le microcontrôleur microchip
  • un connecteur mini usb pour la liaison directe avec le pc pour la mise à jour du firmware
  • un bouton poussoir pour passer en mode mise à jour de firmware du module

Et l’embase qui se monte sur la carte mère de la xbox 360 :

module sur carte mère xbox360

On peut y voir :

  • des pastilles à souder pour le raccordement des différents points
  • un connecteur pour accueillir le module de programmation

Montage du spi flasher :

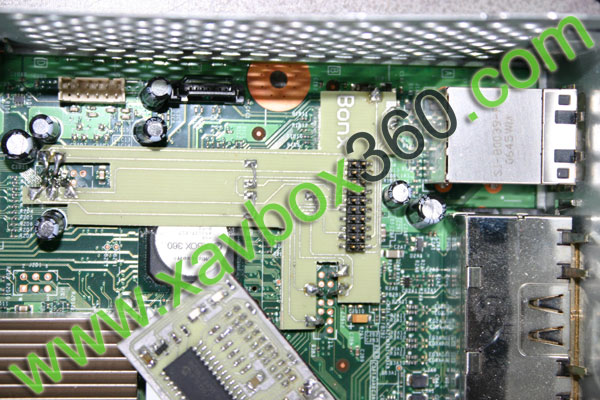

Voici l’embase une fois raccordée sur la carte mère de la xbox 360 :

embase du spi

Le plus simple est de tout d’abord souder quelques queues de résistances sur les différents points à raccorder, puis de mettre l’embase et enfin de rabattre les tiges sur les points de soudure.

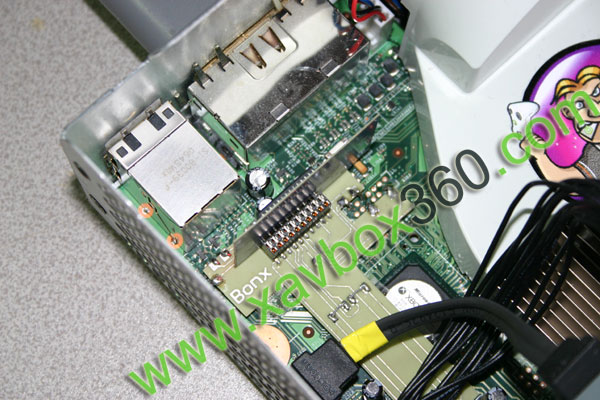

Une fois le module enfiché verticalement, voici le résultat :

xbox360 xbox 360

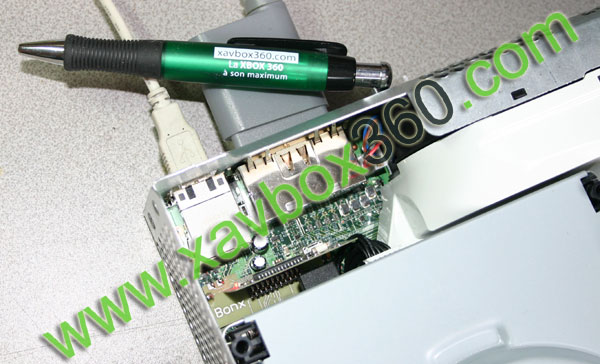

Le lecteur de la console peut ensuite être remis en place pour donner le résultat suivant :

flash

Le raccordement entre le pc et le module se fait par un cordon Mâle/Mâle usb en utilisant le connecteur usb arrière de la xbox 360.

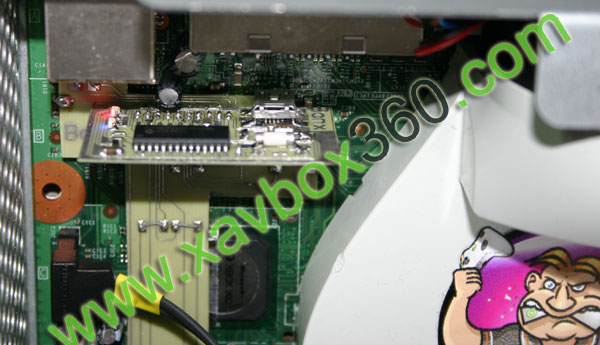

Les deux leds étant montées de coté, on peut en voir l’état à travers à travers la grille de la console (en ayant enlevé le disque dur)

led de controle

L’état de fonctionnement des leds est le suivant :

  • Led rouge allumée : Module sous tension
  • Led bleue éteinte : Module désactivé (lorsque la console est démarrée, le module est automatiquement désactivé)
  • Led bleue clignotante lent : Module activée
    Je prévois de programmer les modes suivants :
  • Led bleue clignotante plus rapide : Module connecté en usb sur le pc
  • Led bleue clignotante très rapide : Données en cours d’échange

Lorsque l’on connecte la console au pc, le module est détecté sous Windows et l’on peut le voir dans les périphériques :

module usb

On peut alors dumper / programmer la nand de la console avec nandpro version 20 A à 20 D :

nandpro

INUTILE DE DEMANDER, CE MODUL N'EST PAS A VENDRE !!!

Tuto réalisé par Bonx le 27 mars 2010
