Cygnos 360

Puce Xbox 360

Cygnos

Merci à ****** pour m’avoir fourni un échantillon de la puce Cygnos
pour que je puisse la tester et comparer avec d’autres méthodes.

Montage d’une deuxième Nand à l’aide de la puce Cygnos :

cygnos

Introduction

Si l’on souhaite pouvoir basculer facilement entre deux versions de nands sur la 360, il est préférable de monter une deuxième mémoire et un switch pour basculer entre les deux.

En effet reprogrammer la mémoire à chaque fois que l’on souhaite changer de système est long et présente différents risques :

  • Endommagement des blocs mémoires à force d’écriture / effacement
  • Impossibilité d’exploiter la programmation Jtag en cas de mauvaise programmation

La programmation de la mémoire nand par Jtag nécessite un fonctionnement minimum de la 360.

Si des données erronées sont programmées dans la nand, il se peut que l’interface Jtag soit in opérationnelle.

Cela m’est arrivé en tentant de programmer la mémoire d’une 360 Falcon, l’interface Jtag restait en erreur permanente. La seule solution de déblocage a été de dessouder la mémoire nand et de la reprogrammer en direct.

Avec le montage d’une deuxième nand, on garde un système de secours sur lequel on peut mettre sous tension (sans allumer) la 360 puis basculer sur la deuxième mémoire juste avant reprogrammation.

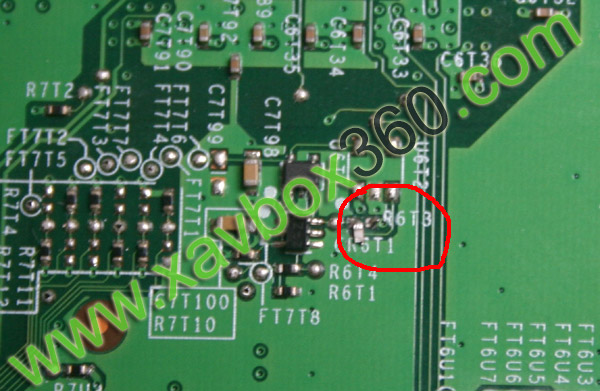

Avant toute chose, il faut retirer la résistance R6T3 au dos de la carte mère afin de neutraliser la mise à jour des eFuses.

r6t3

Je vais ci-après comparer deux méthodes pour équiper une 360 en dual nand :

  • Montage manuel d’une nand
  • Montage de la Cygnos

Le montage manuel

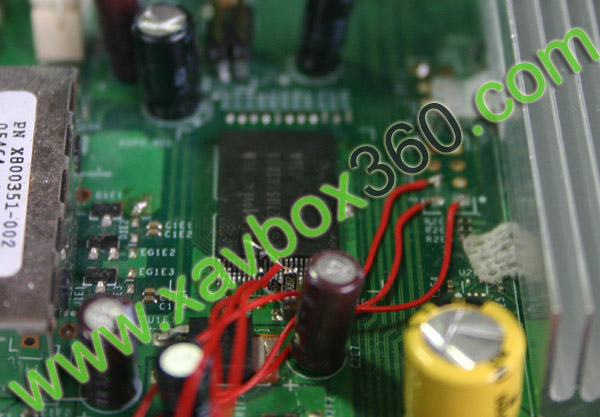

montage nand

La solution consiste à courber à 90° les pattes d’une autre mémoire nand (de modèle identique) et de poser la mémoire par-dessus l’existante.
Il faut ensuite souder les pattes verticalement une à une excepté la neuvième patte (broche CE).

Il faut ensuite relier chacune des pattes CE des deux nand au +3.3V via une résistance de 10k.

Enfin il faut monter un interrupteur pour switcher le signal CE de la carte mère entre chacune des deux nands.

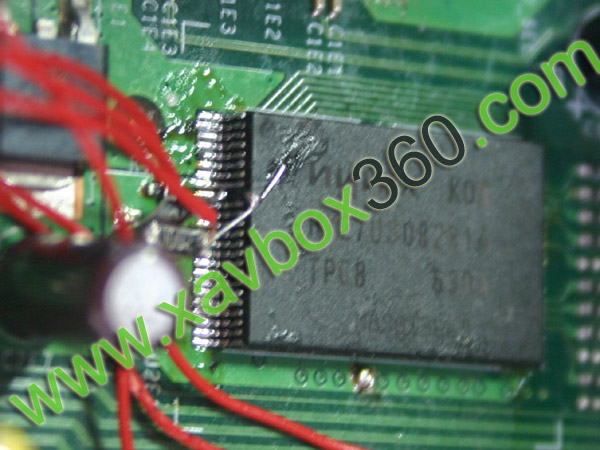

double nand

Ce type de montage est très difficile à réaliser, souder les pattes verticalement sans souder les pattes entre-elles nécessite un fer très fin et du doigté.

La puce Cygnos

cygnos

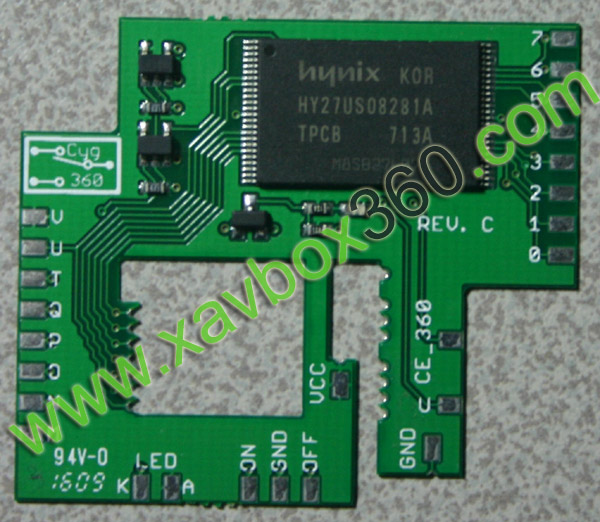

Cette puce est composée d’un circuit imprimé fin sur lequel est déjà monté une mémoire nand ainsi que les composants pour switcher entre les mémoires.

Des vias coupés sont positionnés sur le circuit imprimé pour faciliter son montage.

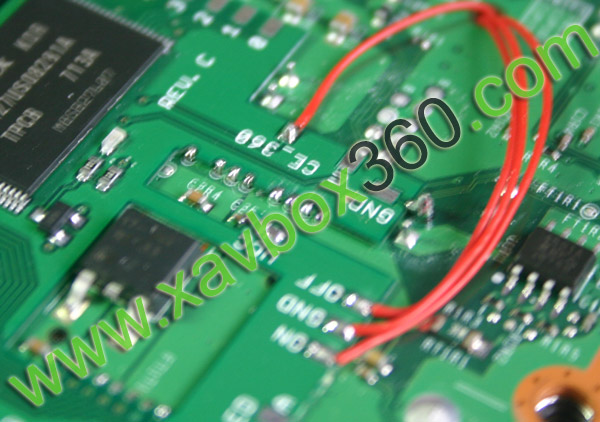

La puce se monte au dos de la carte mère de la 360 en faisant des petits ponts entre les points de test de la 360 et les vias.

soudure cygnos

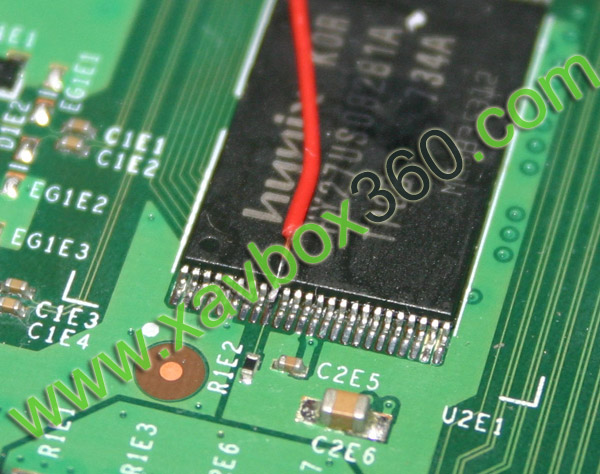

Ces soudures sont simples à réaliser. Il faut ensuite raccorder la broche CE de la nand d’origine à la puce.

L’opération est un peu délicate : Il faut chauffer la neuvième patte de la mémoire nand et soulever la patte à l’aide d’un scalpel.

Pour ma part j’ai chauffé la patte et la piste du circuit imprimé tout en poussant la patte sur le coté.

Une fois la patte à coté de la piste il est possible de la soulever.
Attention à ne pas insister et de le faire très délicatement, la patte peut casser.

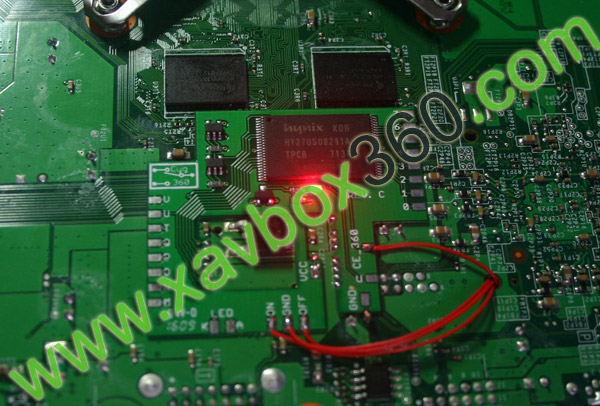

puce cygnos

Pour finir le montage il faut monter un interrupteur
pour basculer entre les deux mémoires.

Sur la broche centrale (commune) de l’interrupteur, raccorder le GND et raccorder les points ON et OFF de la cygnos sur les deux broches restantes de l’interrupteur.

interrupteur cygnos

Mise en oeuvre

La mémoire d’origine ainsi que celle destinée à la copie
comportent des blocs défectueux.

Ces blocs ne sont pas positionnés au mêmes adresses, il faut donc retravailler le dump de la mémoire d’origine avant de le programmer dans la cygnos.

Pour cela, il faut :

  • Positionner l’interrupteur cygnos sur OFF
  • Faire un dump complet de la mémoire nand (celle d’origine)
  • Positionner l’interrupteur cygnos sur ON
  • Faire un dump complet de la mémoire nand (celle de la cygnos). Il s’agit donc d’un dump vide mais qui permettra de repérer les blocs défectueux.

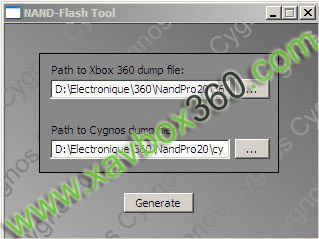

  • Lancer l’outil Nand Flash Tool de Cygnos
  • Sélectionner le fichier nand original
  • Sélectionner le fichier vide de la cygnos
  • Cliquer sur Générer
  • Programmer le fichier généré dans la nand de la cygnos

flash tool

Voilà la carte mère equipée d’une double nand pour switcher entre différentes configuration ou conserver une mémoire de secours fonctionnelle.

La Cygnos 360 V2 est visible ici

Site officiel :cygnos360.com

Tuto réalisé par Bonx le 27 septembre 2009
