Alimentation externe

Pour câble USB et programmation puce

programmateur puce gligli

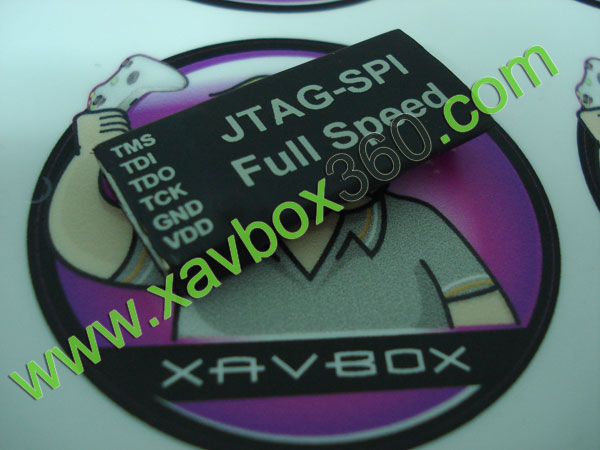

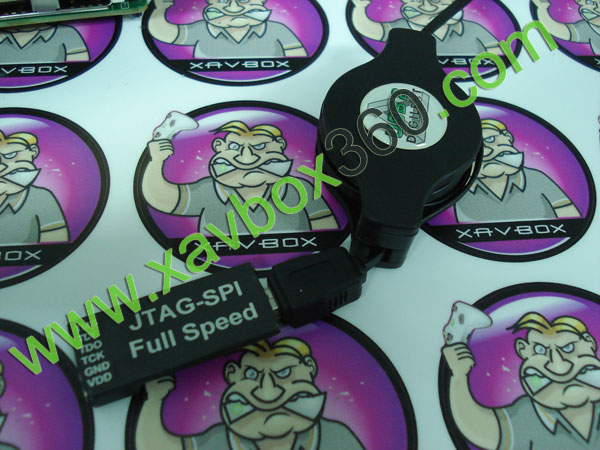

Si vous utilisez une interface USB de ce type pour programmer votre puce

cable usb usb jtag

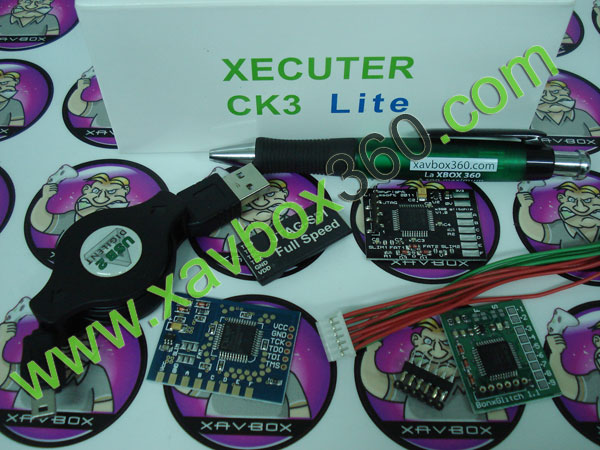

vous devrez allimenter votre puce en 3,3 V pour pouvoir la programmer, voici donc une petite astuce de Bonx pour pouvoir allimenter votre puce à l'aide du câble d'un CK3 Lite ou Pro (au passage merci à PedroStore pour le CK3)

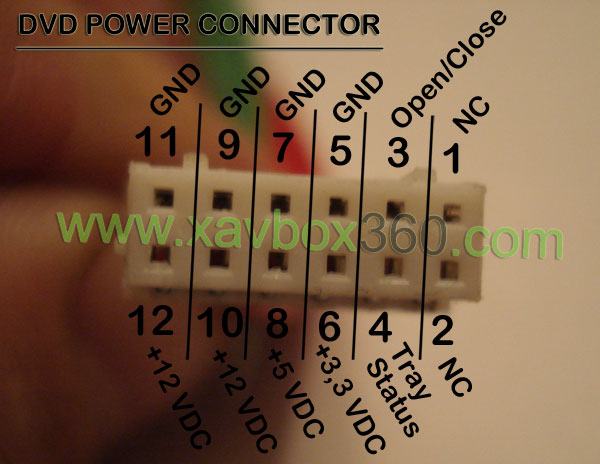

Tout d'abbord il faudra réccupérer le plan de correspondance des fils de l'alimentation, n'en trouvant pas de tout fait je vous ais fait une photo avec les correspondances.

dvd power

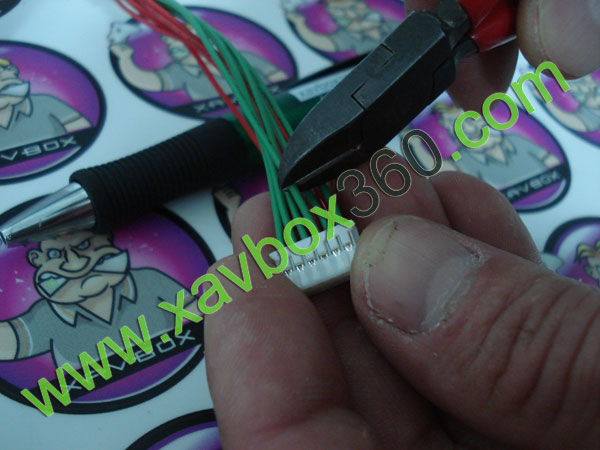

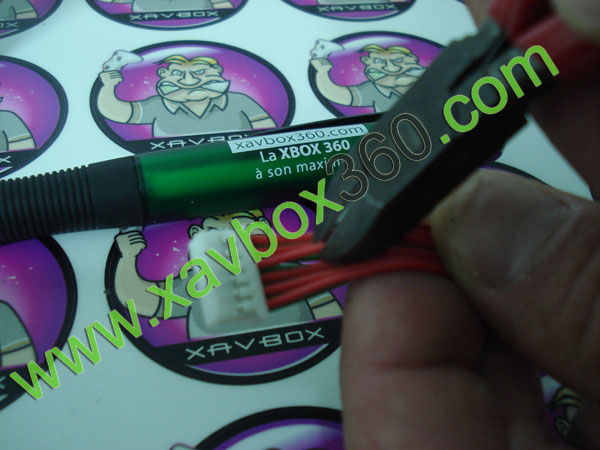

Sans plus attendre on coupe les fils 5 et 6

coupure fil on coupe le fil

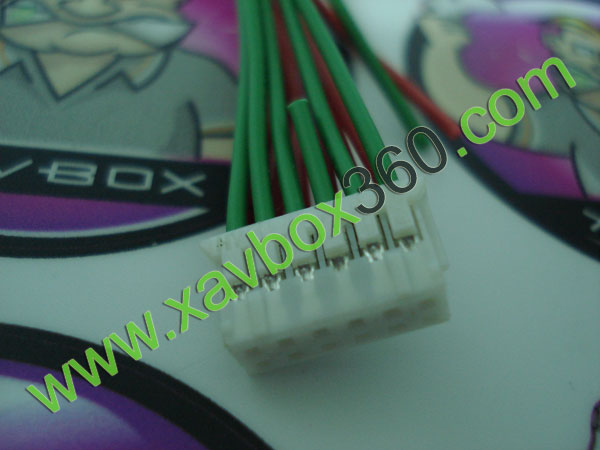

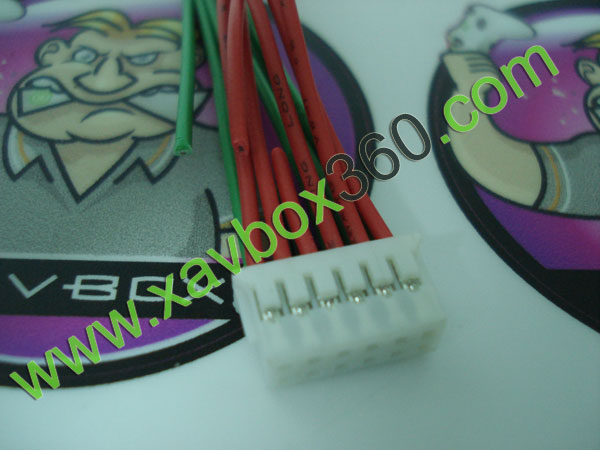

ce qui donnera ça

prise dvd power

Pour info sur la prise du Jtag le VDD correspond au + et le GND le -

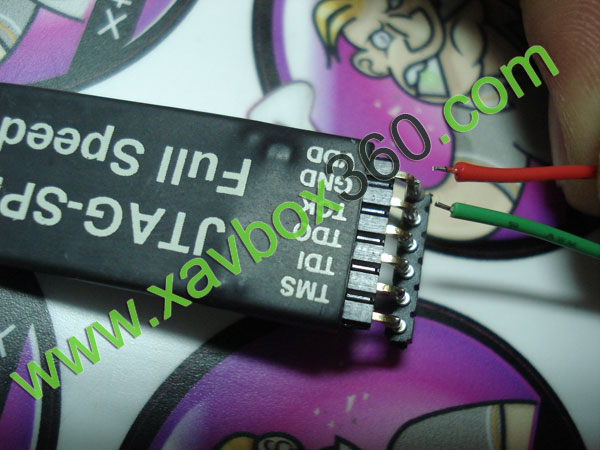

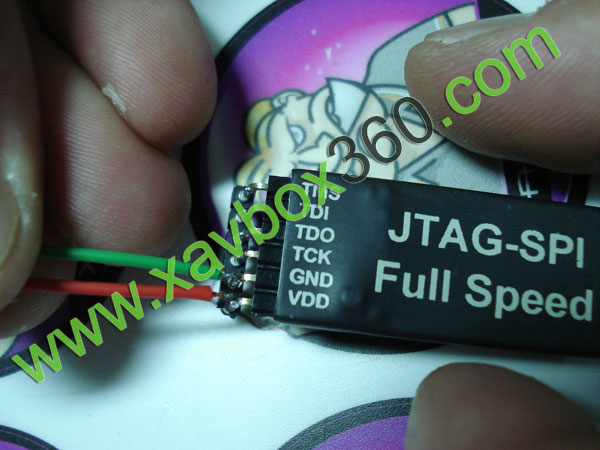

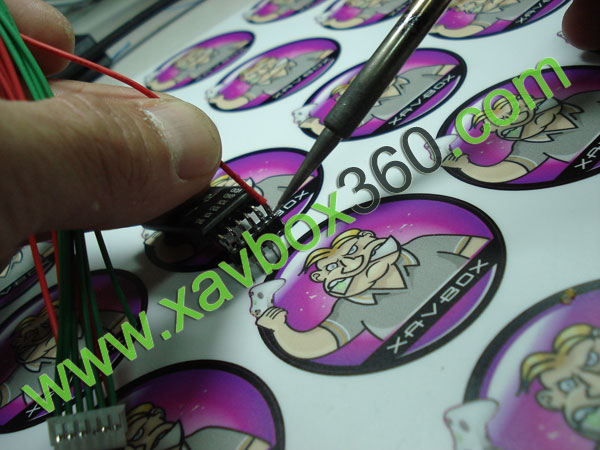

C'est partie on sort son fer à souder et on soude les 2 fils

soudure mise en place des fils souder les fils

Il ne reste plus qu'à brancher le câble USB

jtag cable jtag

reste plus qu'à allumer le connectivity kit

programmation jtag cable jtag jtag

Sur le test vous voyez une puce BonxGlitch, pour les autres puces le princiipe reste le même, sauf les connecteurs.

Page réalisée le 13 septembre 2011 par Xavbox
