Flashage Firmware DVD

Comment flasher
le firmware de la Xbox 360 ?

Je vous conseil ces quelques pages pour en savoir plus sur la possibilité de lancer des copies de sauvegarde sur xbox 360.

Merci à Malin84 qui m'a envoyé ce tuto pour flasher le lecteur Hitachi :

ATTENTION :
Cette méthode n'est pas sans danger
et se fera à vos risques et périls !

Reconnaître et Flasher son lecteur DVD Samsung

Reconnaître le type de lecteur dvd 360.

Pour reconnaître son lecteur sans démonter la 360,
allumez la 360 et ouvrez le lecteur.

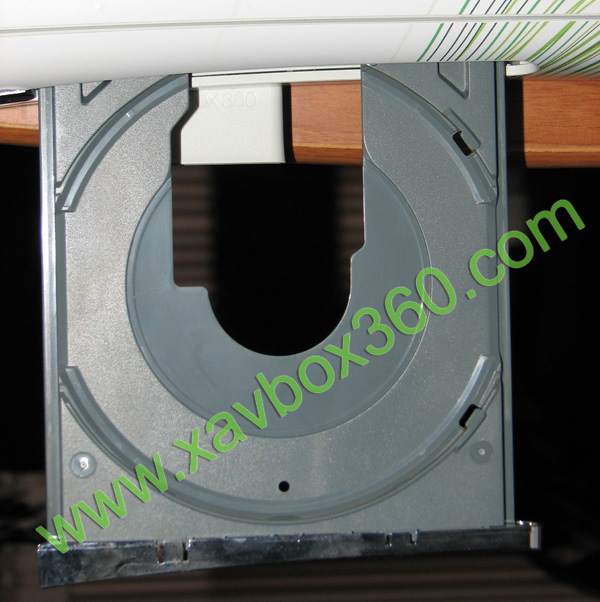

Si vous avez se lecteur c’est un Samsung donc ce tuto est fait pour vous.

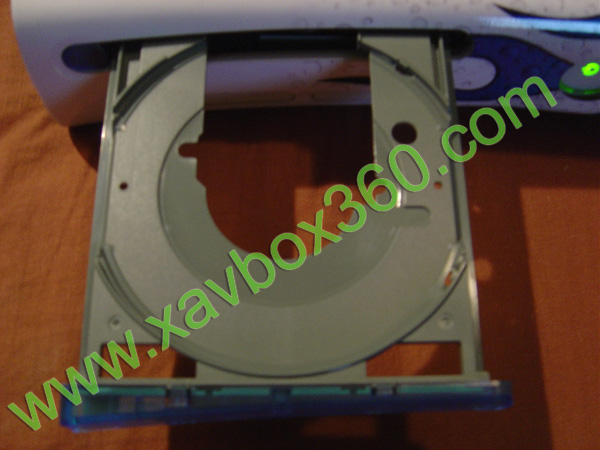

Par contre si vous avez ce lecteur :

C’est un Hitachi et vous ne pouvez pas le flasher
avec le firmwar XTREME.bin.

Le PCB pour l’alimentation des lecteur dvd X360.

Tout d’abord il vous faut savoir souder un minimum
pour pouvoir le faire mais rien de compliquer.

Il vous faut :

1 fer a souder
De l’étain
1 régulateur de puissance LD1086V33
2 transistor 2N2222A
1 morceau d’environ 5x5cm de circuit imprime
Du fils de plusieurs couleurs
Un vieux câble d’alimentation (PC)
Un câble d’alimentation original de XBOX
Et un interrupteur a 3 pôles

Le tout revient a moins de 10 euros pour fabriquer votre propre PCB pour votre lecteur dvd xbox 360 Samsung et Hitachi.

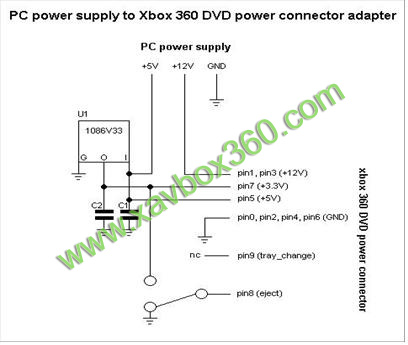

Schéma n°1:

Ceci est le schéma pour les personnes qui si connaisse en électronique.

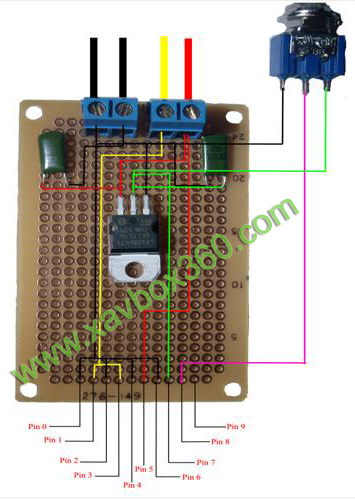

Schéma n°2 :

Voici ce qu’on obtiends une fois le montage terminé,
le bouton sert pour l’ouverture du lecteur.

Schéma n°3 :
Connecteur dvd pin

Pour savoir comment connecter le PCB a l’alimentation du lecteur.

Contenu du pack Xtreme firmwar 360

Isobuilder
Mtkflash183c
Mtk-Nf4
Security Sector x360
Xtrm0800.bin
Xtreme.bin

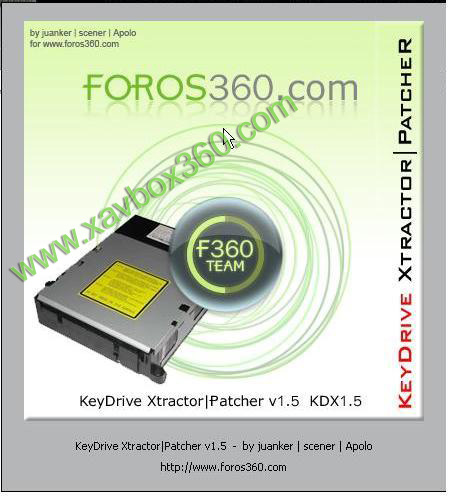

Il vous faudra télécharger le programme Key Drive Patcher/Xtractor v1.5 pour récupérer la clef de votre lecteur dvd pour pouvoir la réintroduire dans le fichier xtreme.bin

Connecter le lecteur au pc

Munissez vous d’un cd de Windws 98 ; vérifiez que votre répertoire mtkflash183c soit à la racine du disque dur c: et éteignez votre pc.

Vous n’avez plsu qu’à connecter votre adaptateur à une prise d’alimentation du pc puis de l’autre coté au lecteur et le câble SATA.

Extraction du firmware du lecteur DVD

Démarrez avec le cd de Windws 98 et choisissez
"prise en compte du lecteur cd".

PS : ne pas oublier de mettre le "boot automatique du cd"
au démarrage, dans le setup de la carte mère.

Une fois le cd de Windws 98 démarré, tapez :

C :
Cd mtkflash183c
Mtkflash r/m orig.bin

Le programme va se lancerz vous devrez tapez 1
Le programme va se terminer et vous aurez un fichié en plus dans votre répertoire nommé orig.bin c’est votre firmware d’origine de votre lecteur.

Extraction du Key drive du firmware.

Eteignez votre pc débranchez le lecteur dvd et redémarrez.

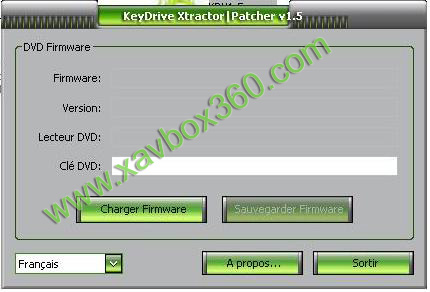

Une fois redémarré lancez le programme Key drive Patcher/Xtractor v1.5

Sélectionnez, chargez firmware une fenêtre va s’ouvrir.

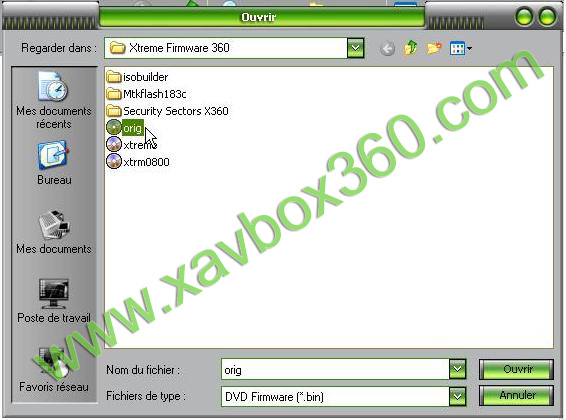

Cliquez 2 fois sur votre fichier orig.bin dans votre répertoire mtkflash183c.

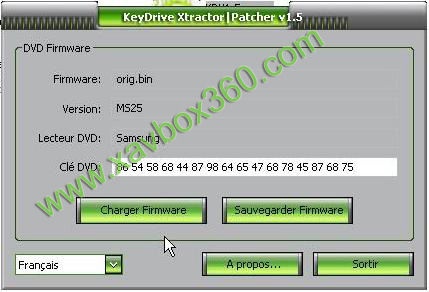

Notez soigneusement la suite de chiffre qui est écrit après clé dvd.

Ensuite sélectionnez encore une fois "chargez firmware".
Sélectionnez xtreme.bin et tapez y la suite de chiffres que vous venez de recopier à l’endroit où c’est marqué" clé dvd" et faite "sauvegardez firmware" appelez le par exemple « test ».
Donc vous allez obtenir un fichier test.bin et c’est avec celui là qu’on va flasher le lecteur dvd.

Flash du lecteur dvd .

Pour flashez votre lecteur reconnectez le comme la première fois et démarrez avec votre cd de Windws 98 avec la prise en charge du lecteur cd .
Une fois le cd booté tapez les commande suivante :

C :
Cd mtkflash183c
Mtkflash w /m test.bin

Le programme va se lancer vous devrez tapez 1

Une fois la procédure terminez éteignez le pc débranchez le lecteur dvd et réintroduisez-le dans la x360 refermez la comme vous l’avez démonté et démarrez la.

Votre xbox 360 démarre .
Félicitation vous venez de flasher votre premier lecteur dvd de xbox360 .
