Installation Xecuter Sputnik 360 par Pedro93

Ce tuto a été réalisé sur un lecteur Liteon DG16-D4S avec un firmware 0225.

Je me suis servi d’un X360USB Pro (à jour) ainsi que d’un CK3 Pro pour l’alimentation du lecteur et bien sur du Xecuter Probe Sputnik 360

en vente ici
probe sputnik 360
en vente ici
ck3 probe 3

Vous aurez également besoin de la dernière version de Jungle Flasher et bien sur de la dernière version en date du firmware LT+. Afin de faciliter l’utilisation de Jungle Flasher, placez vos différents firmwares LT+ dans le répertoire « firmware » de Jungle Flasher.

Indentification du chipset

Le Probe Sputnik 360 permet de débloquer l’écriture des lecteurs Liteon DG16-D4S équipés d’un chipset MXIC et uniquement ce chipset. Certains lecteurs sont équipés d’un chipset Winbond non déblocables en écriture avec cette méthode.

Nous allons donc commencer par s’assurer que le chipset présent dans notre lecteur est bien un MXIC à l’aide Jungle Flasher. Connectez votre lecteur au pc à l’aide du X360USB Pro et du CK3 PRO.

flash

Lancez Jungle Flasher, votre lecteur doit être visible dans l’onglet DVDKey32

Allez dans l’onglet MTK flash 32, coupez l’alimentation de votre lecteur, cliquez sur « Intro / Device ID » et aussitôt rallumez votre lecteur.

jungler flasher

On peut voir qu’il s’agit bien d’un chipset MXIC, nous allons pouvoir continuer…

Il existe également une autre méthode pour vérifier le type de chipset mais nécessite le démontage du lecteur. Si le nombre inscrit sur le chipset commence par 03 vous avec un chipset MXIC

MXIC

Démontage du lecteur et Installation du Xecuter Sputnik 360

ouverture du lecteur

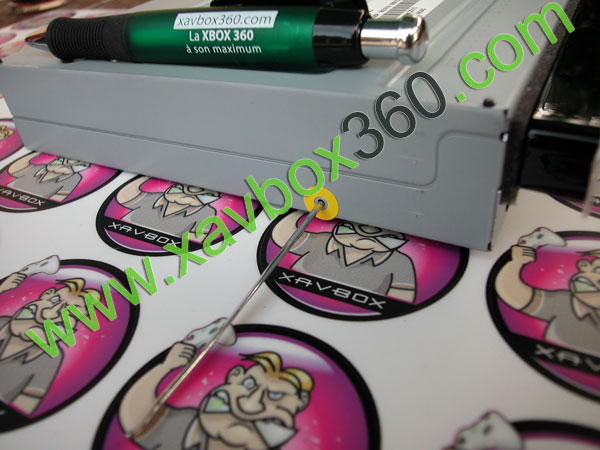

Sur le coté gauche du lecteur, insérez un objet assez fin (trombone, tournevis, etc…) dans l’orifice et appuyez pour déclencher l’ouverture mécanique du lecteur.

décollage de la mousse

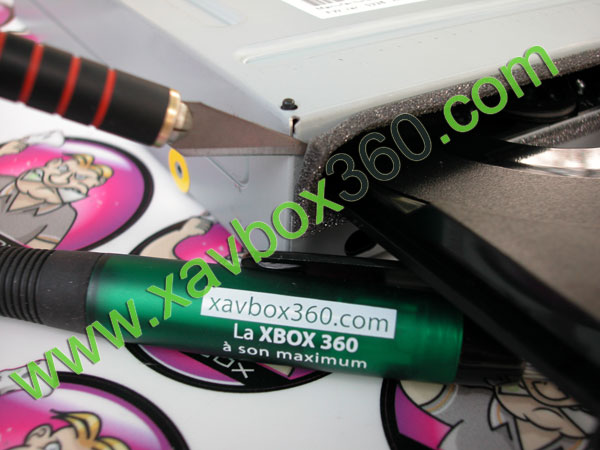

Décollez soigneusement la mousse présente sur la façade du lecteur

mousse lecteur

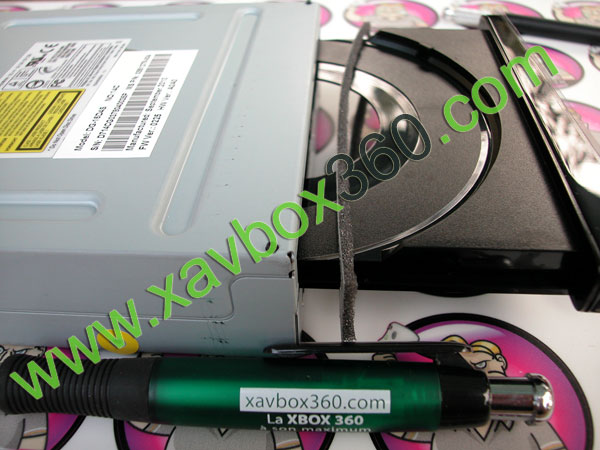

La mousse devra être complètement décollée du lecteur afin de pouvoir le démonter.

retirer les vis

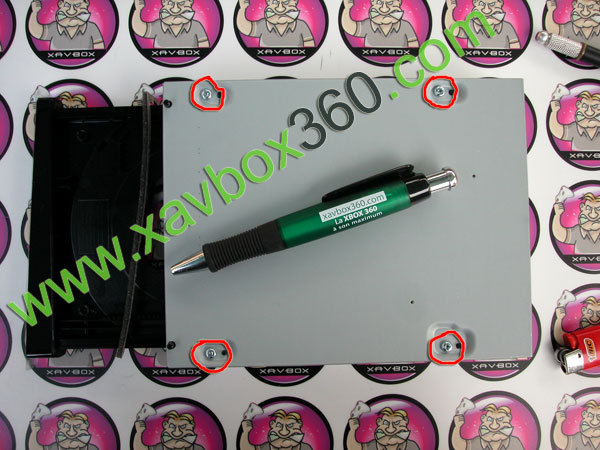

Enlevez les 4 vis et retirez le capot

sans le capot retirer les nappes

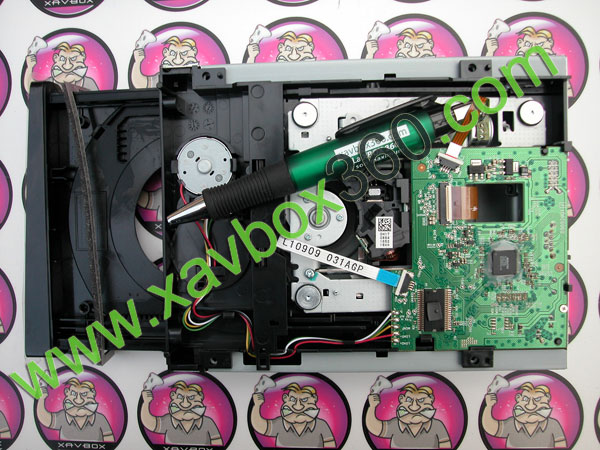

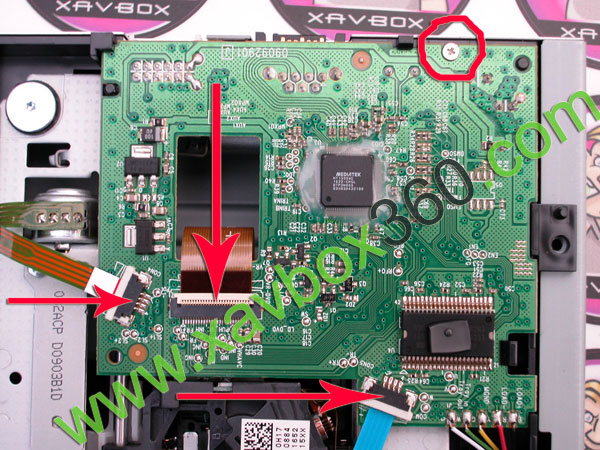

Déconnectez les 3 nappes et enlevez la vis indiquée sur l’image

nappes

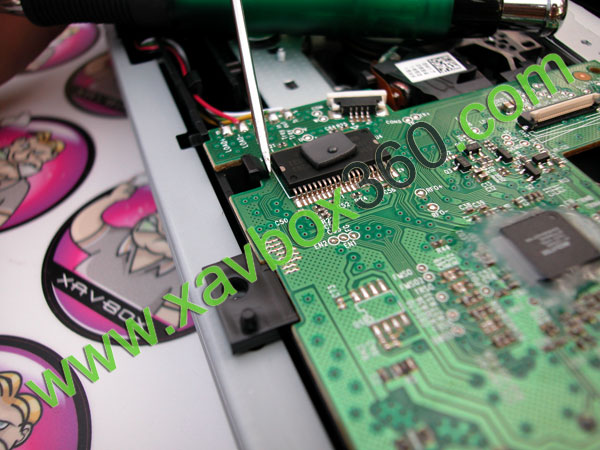

Poussez l’ergot en plastique pour débloquer le PCB et retirez le délicatement

pcb

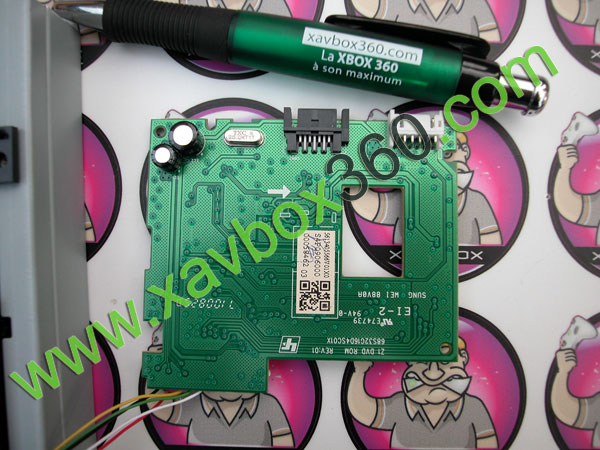

Posez le PCB à l’envers sur une surface plane et on va pouvoir passer à la coupe de la piste.

Ce n’est pas une opération très difficile mais allez-y en douceur quand même…

lecteur pcb

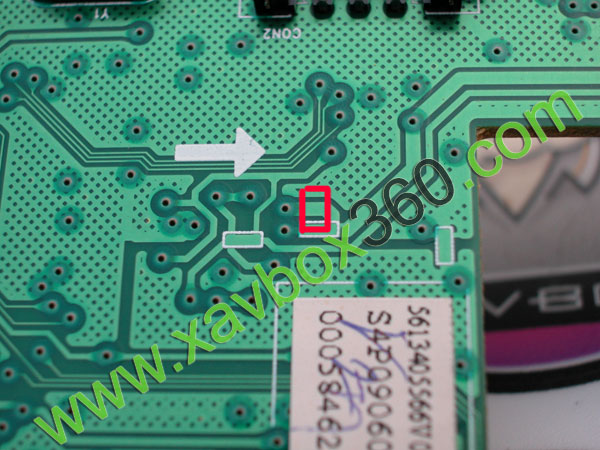

Coupez à l’ endroit indiqué

points de soudure

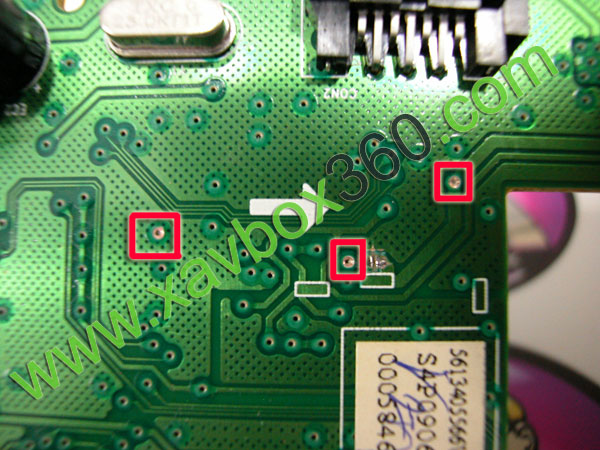

Enlevez le vernis aux 3 points prévus pour la soudure du Sputnik 360

sputnik360

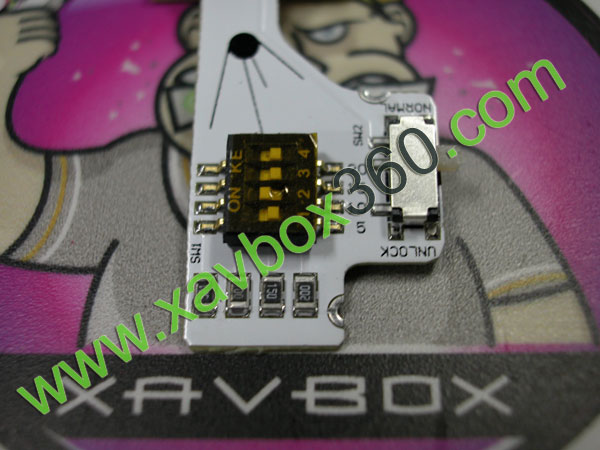

Le Sputnik 360 possède un switch permettant de changer la valeur de la résistance à utiliser

Réglez la résistance sur 10 ohms en poussant vers la gauche (ON) le switch correspondant

Cette valeur de 10 ohms suffit dans la plupart des cas

sputnik 360

Soudez le Sputnik 360 en veillant à ce que les soudures fassent bien contact entre le PCB et le Sputnik 360

mise en place du sputnik 360

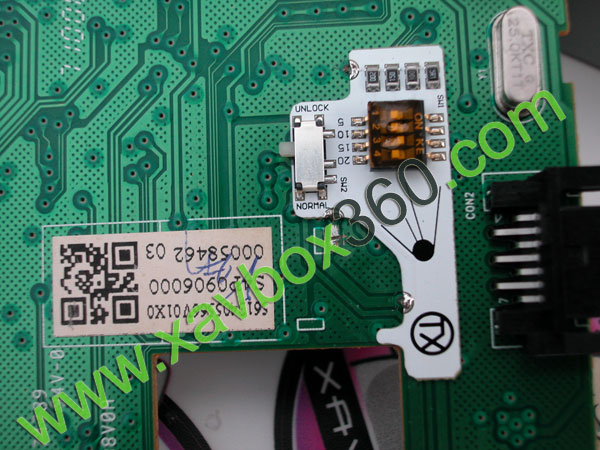

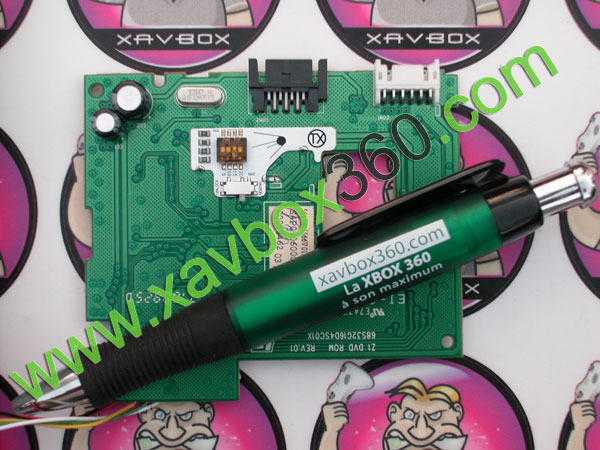

Voila ce que ça donne avec le Sputnik soudé

Flash du lecteur

On va commencer par extraire (dumper) les infos du lecteur.

Connectez le PCB à votre PC et lancez Jungle Flasher 1.JPG

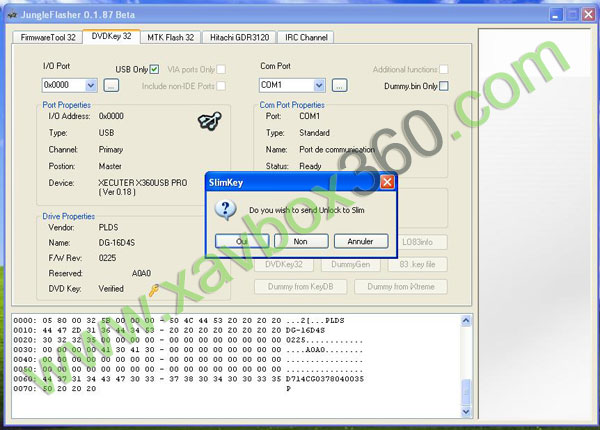

Cliquez sur « SlimKey »

flashage

A cette question, cliquez sur non

non

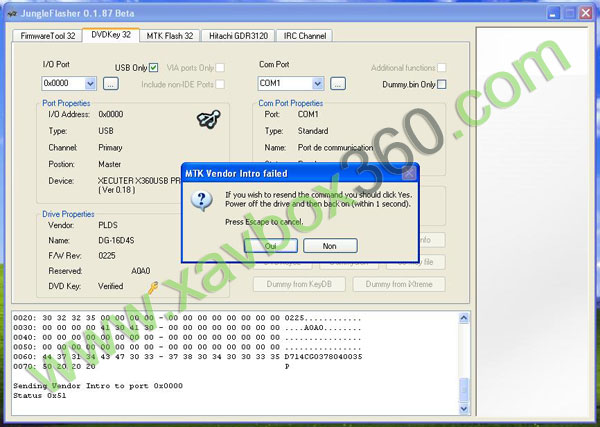

Cliquez oui, coupez l’alimentation du lecteur et rallumez la aussitôt, de dump va commencer

dump

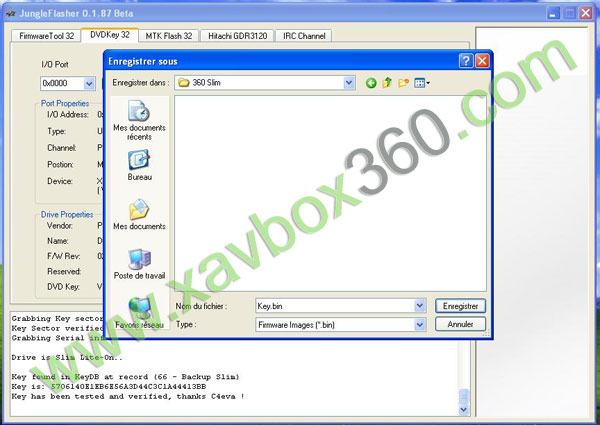

Sauvegardez les différents fichiers qui vous sont proposés

flashage

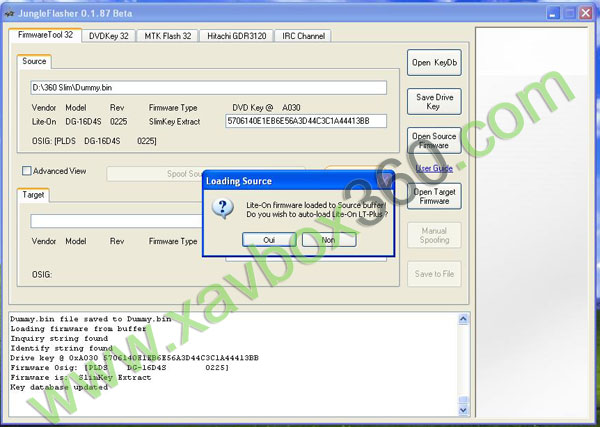

A la fin du dump, Jungle Flasher vous propose d’ouvrir automatiquement le firmware Ixtreme correspondant à celui de votre lecteur, dites oui

fin du dump

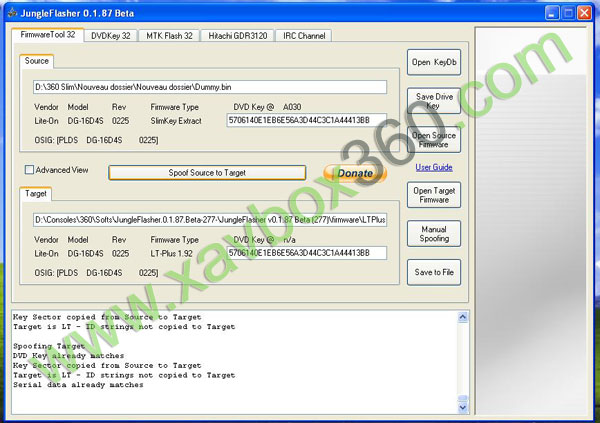

Cliquez ensuite sur « Spoof Source to Target » et sauvegardez le firmware crée

fin du dump

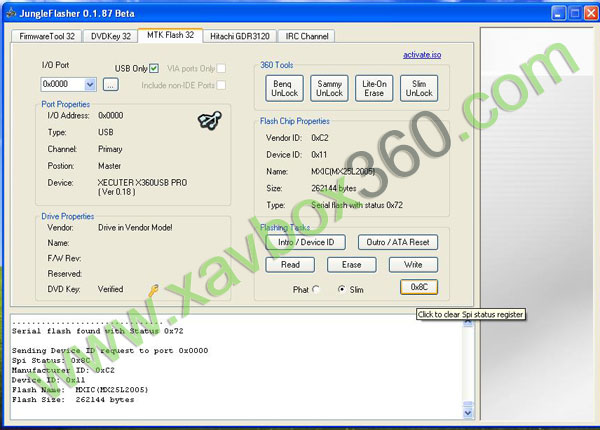

Aller dans l’onglet MTK flash 32, coupez l’alimentation de votre lecteur, cliquez sur « Intro / Device ID » et aussitôt rallumez votre lecteur. Vous remarquerez que « Spi Status » est sur 0x8C, ce qui veut dire que le Spi est bloqué en écriture.

sputnik

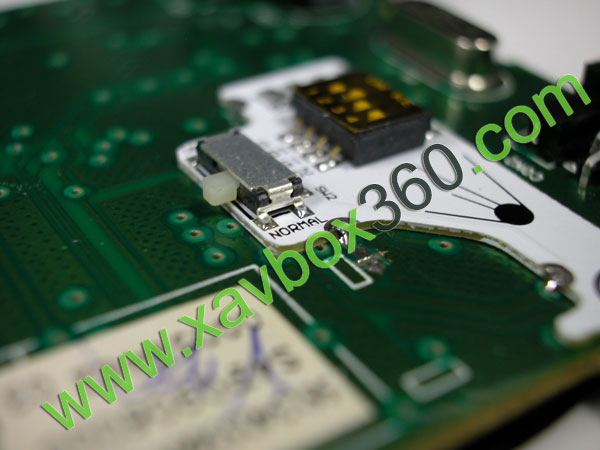

Mettez l’interrupteur du Sputnik 360 sur la position « unlock »

interrupteur

La toute dernière version de Jungle Flasher (01.1.87 Beta) dispose d’un bouton supplémentaire très utile qui permet de débloquer/bloquer le Spi de façon ultra simple. Cliquez dessus pour débloquer le Spi

spi

Le « Spi Status » est désormais sur 0x00, ce qui veut dire que le Spi est débloqué en écriture.

Vous pouvez remettre l’interrupteur sur la position normal»

Cliquez sur Write, le flash commence

write

Une fois le flash terminé, bloquez le Spi en écriture. Pour cela, cliquez sur le bouton dédié

flash

Cliquez sur OK pour confirmer le blocage du Spi

blocage du spi

Le « Spi Status » est désormais sur 0x8C, ce qui veut dire que le Spi est de nouveau bloqué en écriture.

Cliquez sur Outro / ATA Reset pour sortir du mode Vendor

spi status

Et voila, plus qu’a remonter…

Test réalisée le 07 septembre 2011 par Pedro93
