Flasher son Samsung MS28

Méthode vcc-trick

flashage samsung MS28

Voici un petit tuto qui vous permettra de flasher votre lecteur Samsung , équipé du firmware MS28.

Matériel nécessaire pour flasher un Samsung MS28 :

Ici , nous allons utiliser le dernier Firmware en date, à savoir le Xtrem 5.2.
Pré-requis :

  • Un lecteur Samsung MS28 
  • Un pc équipé de port SATA
  • Un connectivity kit => pas obligatoire, mais plus pratique.
  • Le firmware " Xtreme Firmware v5.2 final TS-H943>> c'est le dernier a ce jour.
  • Le logiciel MKTFLASH
  • Un lecteur disquette
  • Une disquette de boot incluant le mtkflash
  • Un fer a souder
  • De l’ étain
  • Du fil
  • Un interrupteur ON/OFF
  • De la musique ??? 

Flashage du lecteur Samsung MS28 :

Heu , je précise déjà que le premier qui se moque de mon interrupteur , je le surveillerais de très près sur le forum !!! hahahahah

1) Comment sait-on si le lecteur est un MS28 ?

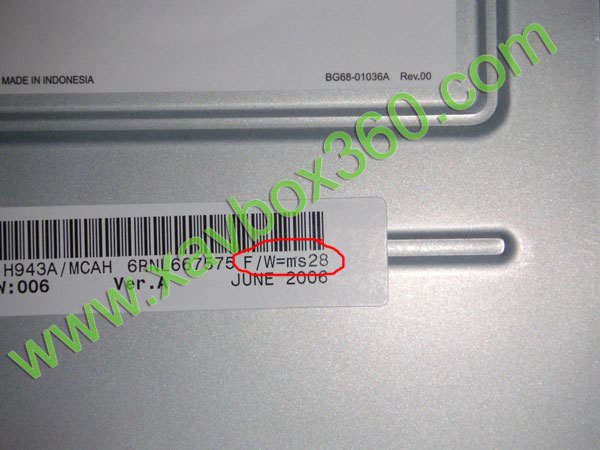

On jette un œil à l’autocollant du bas, sur le dessus du lecteur.

sansung ms28

2) Mise en place de l`interrupteur.

Sur les ms28 , il n’est pas possible de flasher de la même façon que les MS25 , une sorte de protection hardware empêche toute lecture/écriture sur la flash du lecteur, d`où l'utilité de mettre un interrupteur, afin d’ activer la mémoire flash au bon moment.

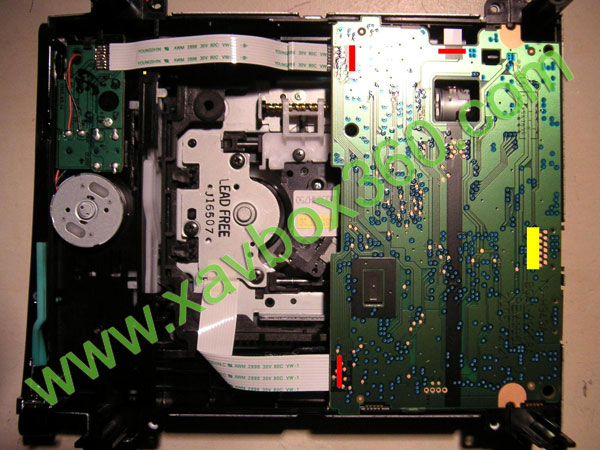

Il vous faudra donc démonter le lecteur (cliquez ici pour voir le tuto), en retirent les 4 vis du capot , et vous arriverez à ceci :

Retirez les nappes (traits rouges).
Une autre nappe se trouve au dos la carte mère, au niveau du trait jaune, n’hésitez pas a déplacer le bloc optique le long de son rail pour vous faciliter la tache.

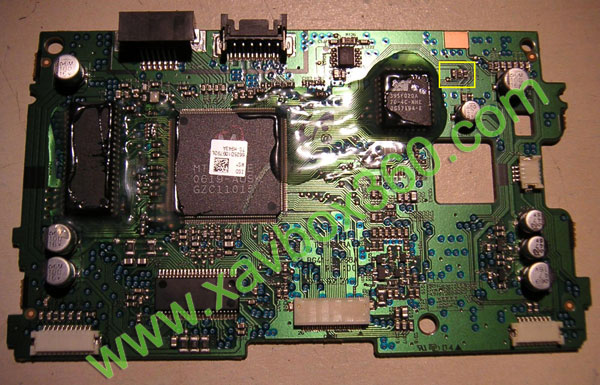

On arrive donc a ceci :

Une chose est sûre , ils sont pas radins en résine chez Microsoft !!!!

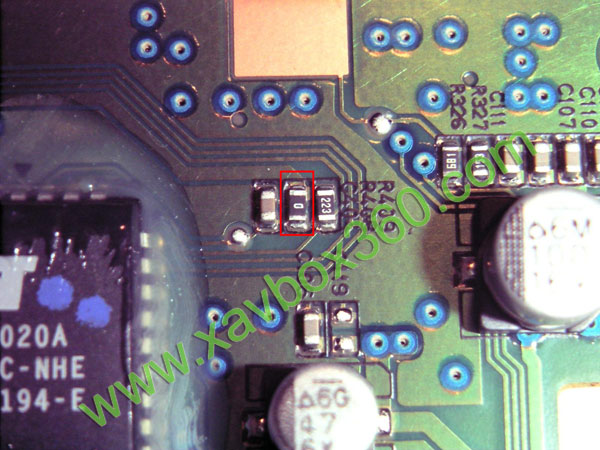

Nous allons nous intéresser a la partie encadrée en jaune, et en gros plan, ça donne ceci :

Il va falloir dessouder la résistance du milieu (encadre rouge) , et y souder un fil sur chaque plot de la carte mère. C’ est une opération plutôt simple a réaliser , mais ne chauffez pas trop, car vous avez vite fait de décoller un plot.

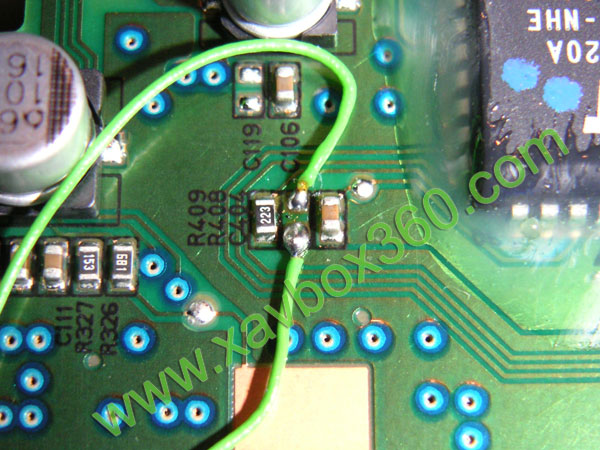

Ceci étant fait, nous allons souder nos deux fils de cette façon :

Maintenant, on va souder l interrupteur à l’extrémité des fils, un simple interrupteur 2 positions de façon à pouvoir activer ou désactiver à souhait.

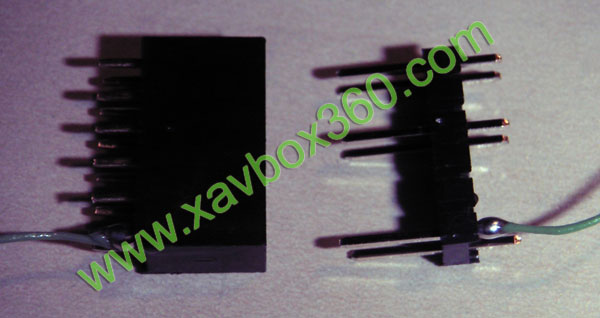

Bon moi perso, j avais pas d’interrupteur alors j’ai utilise un pin-header hahahhahaha.

On appellera ceci la technique du pauvre :

L’essentiel, c’est que ca fonctionne ( et oui, c’est pas que dans Lactel ) 

3) Flashage du lecteur :

Vous aurez donc compris que l’interrupteur servira à activer la mémoire flash au bon moment , donc passons a la copie du firmware sur la disquette.

Je vous conseille de laisser un périphérique IDE branché en maitre, sinon, il se peut que votre lecteur ne soit pas reconnu. (peut varier d’ après les configs)

Veillez également à désactiver l'option raid utility dans votre bios.

  • Branchez le lecteur au pc ( interrupteur en position OFF )(pin header ouvert)
  • Bootez sur la disquette de démarrage contenant le mtkflash
  • Tapez : mtkflash r /m orig.bin , mais n’appuyez pas sur entrée.
  • Mettez l’interrupteur sur ON ou emboitez le pin header.
  • Appuyez sur entrée.
  • La copie du firmware vers la disquette commence. (plusieurs passes)
    Arrivé a 100%, retirez la disquette , et redémarrez le pc.

Decompressez l’ archive du Xtrem5.2 , et copiez y votre ORIG.BIN , vous obtenez donc :



  • le repertoire FW
  • X360SAM.EXE
  • read_me.txt
  • Make Xtreme firmware.cmd
  • ORIG.BIN



Cliquez à présent sur -Make Xtreme firmware.cmd
C’est maintenant que vous choisissez votre type de firmware :

o Xtrem5.2A => toujours en full speed
o Xtrem5.2B => toujours en vitesse lente
o Xtrem5.2C => Dual Speed : Full speed par defaut
o Xtrem5.2D => Dual Speed : vitesse lente par defaut (mon preféré, donc pris pour exemple)

- On peut pas dire qu‘ il n y a pas le choix 

- Maintenant , 7 choix vous sont proposés :

o A.For Report as MS28 (standard)
o B. For Report as MS25
o C. For Report as HT46
o D. For Report as HT47
o E. For Report as HT58
o F. For Report as HT59
o G. For Report as HT78

Ne vous trompez pas a cette étape , ici, il est question de renseigner le lecteur qu’ il y a d’ origine dans la xbox360. En effet , si vous avez changé votre lecteur, il vous faudra sélectionner le lecteur qu il y avait lors de l’ achat en magasin, sinon, sur les consoles qui ont subi la mise a jour du 31/10/06 , auront une belle Erreur 66 au demarrage.

Exemple : si a l’achat vous aviez un hitachi v78 , et que vous le remplacez par un Samsung MS28 , il vous faudra taper G.

-Faites votre choix, et à la fin, pressez une touche pour quitter le programme.
Un nouveau fichier a été créé, il se nomme X52D.BIN , et c’est avec ce fichier que nous allons flasher le lecteur.
Faites le nécessaire pour copier ce nouveau fichier sur la disquette de boot qui contient le mtkflash.
- Branchez le lecteur au pc ( interrupteur en position OFF )(pin header ouvert)
- Bootez sur la disquette de démarrage contenant le mtkflash
- Tapez : mtkflash w /m X52D.BIN , mais n’ appuyez pas sur entrée.
- Mettez l’interrupteur sur ON ou emboitez le pin header.
- Appuyez sur entrée.
Le flashage du firmware commence.

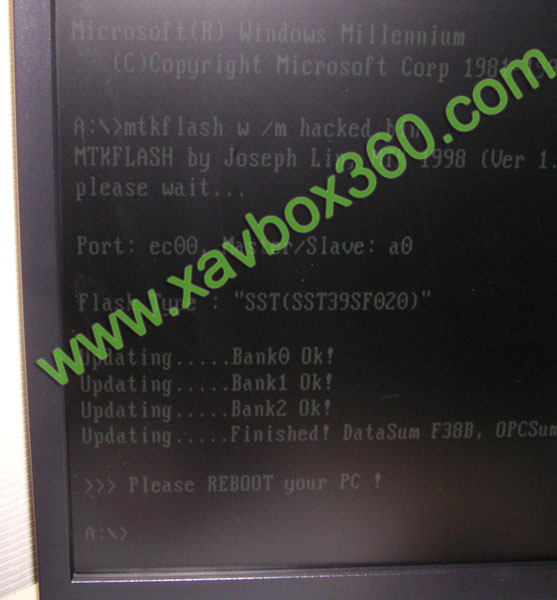

Arrivé à terme,(je parle du flash hein  ) vous pouvez éteindre votre pc :

Félicitations , vous avez flashé votre lecteur !!!

Petite précision, pour les personnes qui utilisent une carte pci sata , la procédure est identique, sauf que la commande à taper est légèrement différente :

  • mtkflash r /sata /m orig.bin => pour lire le firmware
  • mtkflash w /sata /m X25D.BIN => pour écrire le firmware

Gardez bien précieusement votre firmware d’origine, et n’hésitez pas à en faire plusieurs copies.

Cette méthode fonctionne impéccablement, et vous évitera d’ avoir une erreur 66 après la mise a jour de la xbox360 ( MAJ du 31-10-06 ).
Cependant, si par quelconque façon vous ratiez votre flash , ni moi, ni Xavbox ne pourront être tenu responsables .

Tuto réalisé par Josky57 (gentil modo sur le forum)le 25 janvier 2007
