Flashage Lite On 83850c V2

Tout les détails pour flasher le Liteon

flash xbox 360

Voici une description détaillée de l'opération de flashage

Les étapes principales sont :

  • Modification du lecteur pour permettre son passage en full vendor mode
  • Lecture du firmware du lecteur
  • Génération d'un firmware modifié
  • Flashage du firmware modifié

1) Modification du lecteur pour permettre son passage en full vendor mode

Attention !

Les manipulations décrites sont dangereuses, elles peuvent entrainer la mise hors service définitive de votre lecteur voire de votre xbox 360.

N'alimentez pas votre lecteur à l'aide de la xbox 360,
vous risqueriez de l'endommager !!!

Utilisez un connectivity kit,que l'on peut trouver ci-dessous

Connectivity Kit V3 Lite
Connectivity Kit V3 Pro

Pour lire le firmware du lecteur, il faut le passer en Full Vendor Mode.
C'est un mode spécial permettant d'efectuer des opérations sur la mémoire flash embarquée dans le contrôleur du dvd.

* Pour cela une méthode est décrite sur d'autres forums, je l'ai testée sans succès.

Soit les news décrivants cette méthode ont été faites par copier coller d'informations sans même tester la méthode, soit cette méthode ne marche pas pour tous les lecteurs.

On peut même trouver une news en eclusivité montrant une vidéo du résultat mais pas de l'opération elle même (extraction des informations et génération du firmware modifié)

Je vais néammoins la décrire pour ceux qui souhaiteraient vérifier par eux mêmes.

Il faut tout d'abord démonter le lecteur, retirer les deux vis du circuit imprimé pour accèder à la face interne de celui-ci.

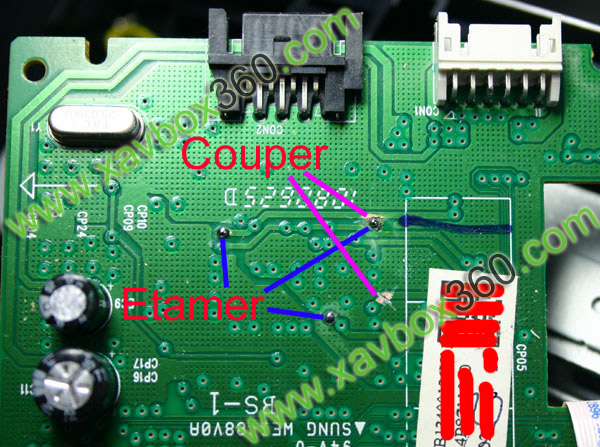

  • Couper les deux pistes comme décrit sur la photo ci après.

couper les pistes

La première coupure consiste à séparer le via de la piste horizontale

La deuxieme coupure consiste à interrompre la piste.

Etamer les points.

Relier un fil entre les deux points de gauche (fil rouge)
Relier un interrupteur et une résistance de 22 Ohms entre la masse (que vous pouvez prendre sur le connecteur blanc) et le via qui a été séparé de la piste horizontale.

relier les fils

  • Connecter votre lecteur (cable sata et alimentation)
  • Enclencher l'interrupteur cablé sur la résistance et enclencher l'alimentation du lecteur
  • Lancer dosflash sous dos
  • Dosflash est alors censé détecter le lecteur avec le status 0x72 (ce que je n'ai jamais obtenu !)
  • Couper l'interrupteur relié à la résistance
  • Lire la mémoire du lecteur

* Autre méthode, qui fonctionne :

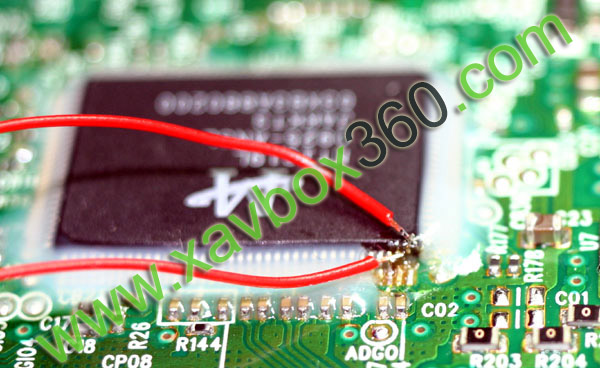

  • Retirer la résine du composant, sur le bord
  • Soulever les deux pattes à l'extremité du composant pour les désolidariser du circuit imprimé
    (Attention ce n'est pas une manipulation facile)

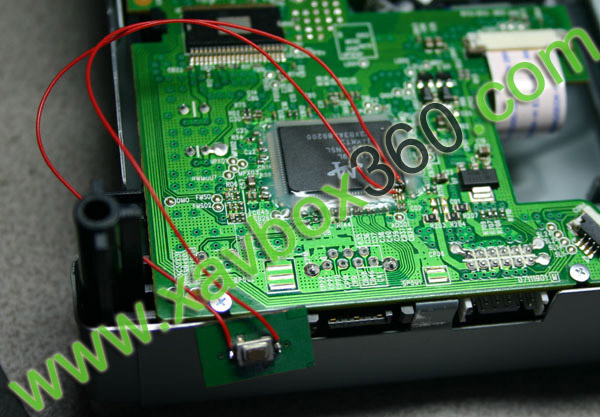

  • Souder un interrupteur entre les deux pattes déconnectée du circuit imprimé
préparation
préparation du lecteur

2) Lecture du firmware du lecteur

Note: Une nouvelle version de JungleFlasher devrait sortir bientôt et simplifier les étapes suivantes.

En attendant sa sortie, voici la description d'une méthode.

2a) Méthode sous DOS:

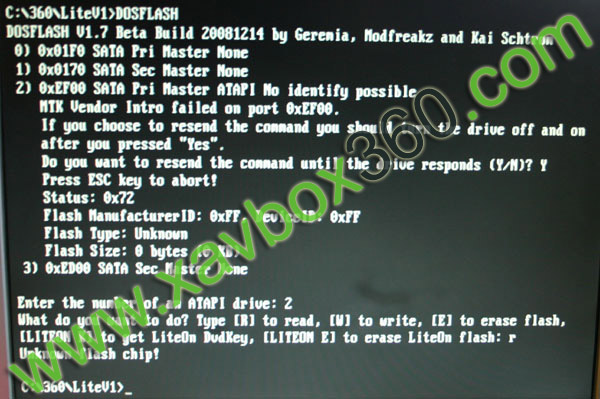

Si vous lancez dosflash sans paramètres, le programme ne saura pas reconnaître le type de mémoire et n'arrivera donc pas à lire le firmware

lecture impossible

Il faut donc saisir la commande :

Dosflash r Adr_PortSata 1 a0 2 1 4 orig.bin 0

Remplacer Adr_PortSata par l'adresse de votre carte sata.
Si vous ne connaissez pas l'adresse de votre carte sata, saisissez uniquement dosflash et repérer l'adresse en face de votre lecteur liteon.

Saisir non (N) aux deux premières questions et oui à la troisième.

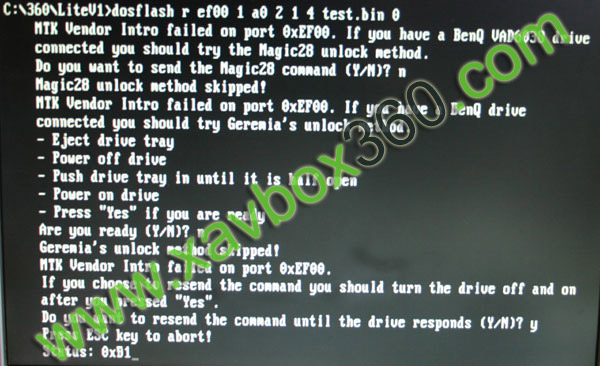

dosflash

Dosflash boucle en attente du bon statut de la mémoire.

  • enclencher l'interrupteur relié sur les deux pattes
  • allumer le lecteur
  • désenclencher l'interrupteur relié sur les deux pattes (le contact ne doit pas rester plus d'une seconde)

Dosflash lit maintenant le firmware.

Pour terminer, il faut maintenant lire les informations du lecteur.
Pour cela éteigner et rallumer le lecteur normalement et saisir:

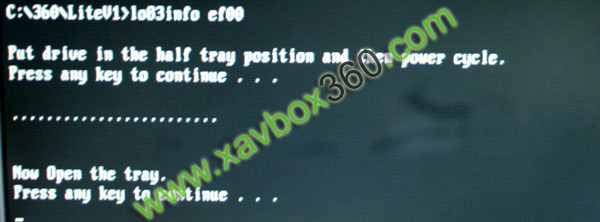

lo38info Adr_PortSta

Valider directement les deux questions pour extraire les informatons.
Un fichier dont le nom correspond au numéro de série du lecteur est généré.

2b) Méthode sous Windows:

Cette méthode ne fonctionne pas avec toutes les cartes sata, et à tendance à bloquer avec une carte sata via6421

  • Lancer JungleFlasher 1.65b
  • Aller sur l'onglet MTK Flash32
  • Allumer le lecteur normalement
  • Sélectionner dans la liste I/O Port le port sata correspondant à votre carte

Si vous ne le connaissez pas, sélectionnez les un par un jusqu'à voir des informations sur votre lecteur liteon apparaitre

  • Cliquer sur le bouton Info / Device ID
  • Cliquer sur oui sur le message
  • Une fois la commande lancée, enclencher l'interrupteur relié sur les deux pattes
  • allumer le lecteur
  • désenclencher l'interrupteur relié sur les deux pattes (le contact ne doit pas rester plus d'une seconde)

Les propriétés du composant flash sont alors affichées
mais sont de type inconnu.

  • Recliquer sur la commande Intro / Device ID
  • Les propriétés du composant flash sont alors affichées correctement

  • Cliquer sur le bouton Read pour lire le firmware
  • Sélectionner le fichier de destination

Le firmware est alors lu, et enregistré.
Répondez Non à la question de génération d'un firmware iXtrem.

Il faut ensuite récupérer les informations du lecteur.

Pour cela, lancez une invite de commande MsDos
Allez dans le répertoire où est stocké lo83_info32.exe
Eteindre et rallumer normalement le lecteur.

Saisir la commande suivante :

lo83info_32 Adr_PortSata A0

Valider directement les deux questions, sans rien faire.
Une fichier dont le nom correspond au numéro de série du lecteur est alors généré:

3) Génération d'un firmware modifié

Vous êtes maintenant en possession de deux fichiers:

  • le fichier firmware du lecteur
  • le fichier des informations du lecteur

Sous windows, lancez JungleFlasher 1.65b
Dans l'onglet FirmwareTool32, cliquez sur le bouton Open Target Firmware
Sélectionnez le fichier firmware extrait par dosflash ou Jungleflasher précédemment

Dans l'explorateur windows, si vous avez installé PsPad, effectuez un clic droit sur le fichier généré par lo83info et sélectionnez Ouvrir avec l'editeur

Pspad hex

Le fichier est alors ouvert en héxadécimal:

Cliquer sur le dernier F tout en bas à droite et appuyez sur la touche Insert du clavier

Une nouvelle ligne (120) est ajoutée à la fin

Dans le menu Edition, Sélectionnez Coller ou faites Ctrl + V
Sélectionnez Text et cocher la case Hex comme suit:

La clé est mainenant insérée à la fin du fichier:

Enregistrer le fichier modifié en sélectionnant Enregistrer dans le menu Fichier ou faites Ctrl + S

Retournez dans JungleFasher
Sélectionnez l'onglet DVDKey32

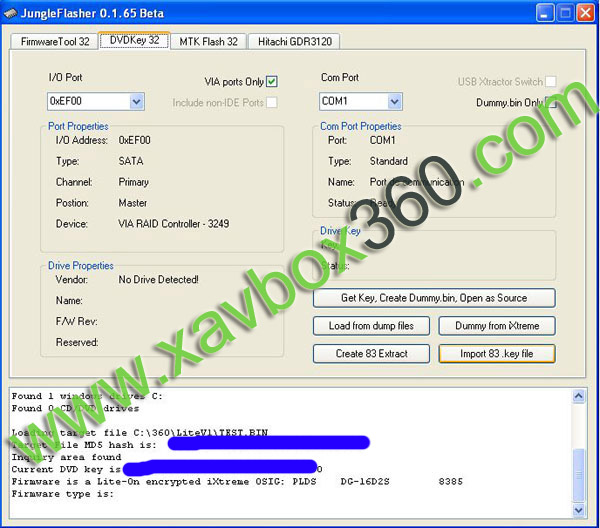

Cliquer sur le bouton Import 83 .key file

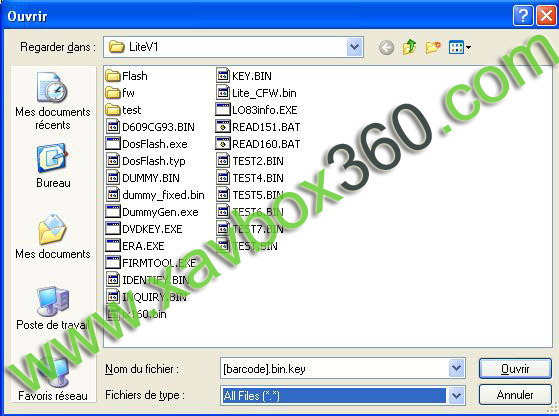

Sélectionnez dans la liste déroulante, tous fichier:

Sélectionner le fichier que vous venez de modifier avec PsPad (celui avec le numéro de série du lecteur)

JungleFlasher vous demande alors d'enregistrer
le fichier dummy.bin généré

et vous propose de générer un firmware iXtrem, répondez Non

Sélectionnez l'onglet FirmwareTool 32, le fichier Dummy.bin est ouvert
J'ai remplacé ici la clé pour éviter de tout masquer.

Cliquer sur le bouton Open Target Firmware et sélectionnez le fichier iXtrem pour lecteur liteon 83850c

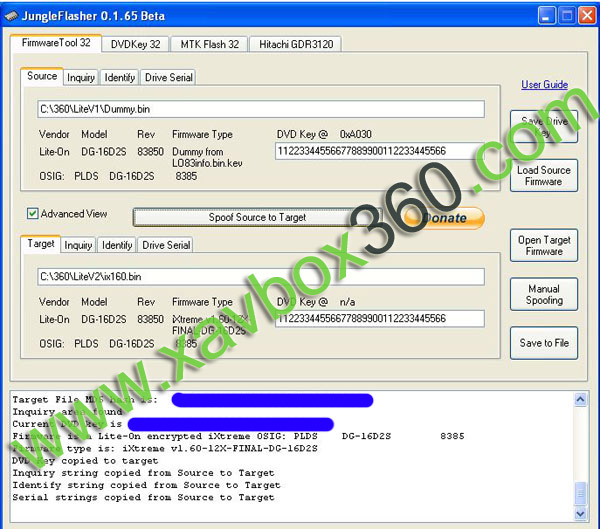

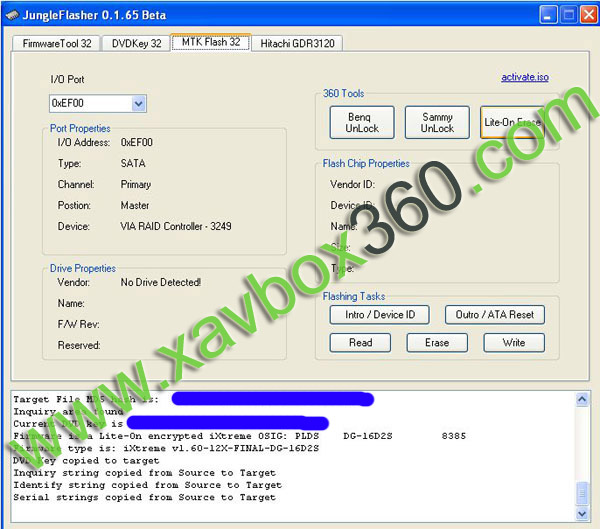

Cliquer sur le bouton Spoof Source to Target

Cliquez sur le bouton Save to file et enregistrer votre firmware modifié.

4) Flashage du firmware modifié

Sélectionner l'onglet MTK Flash 32 et allumer votre lecteur normalement
Cliquer sur le bouton Lite-On Erase

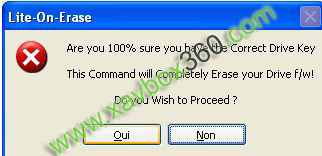

Cliquer oui si vous êtes sur de vos manipulations

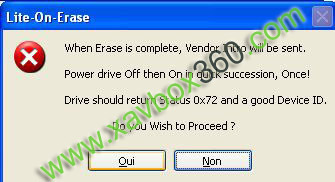

Cliquer oui

Eteignez et rallumer ausitôt le lecteur

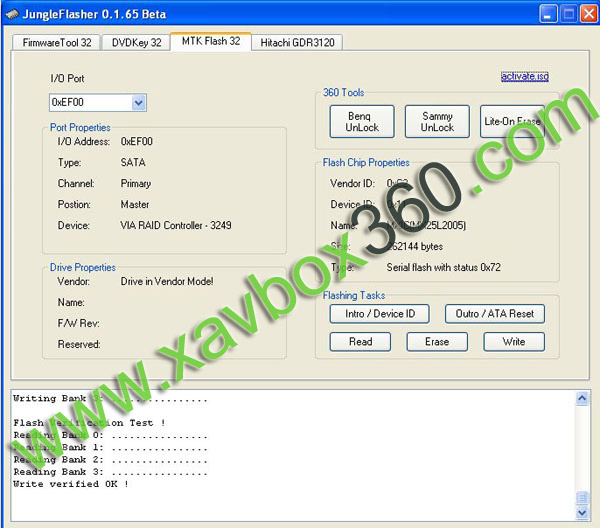

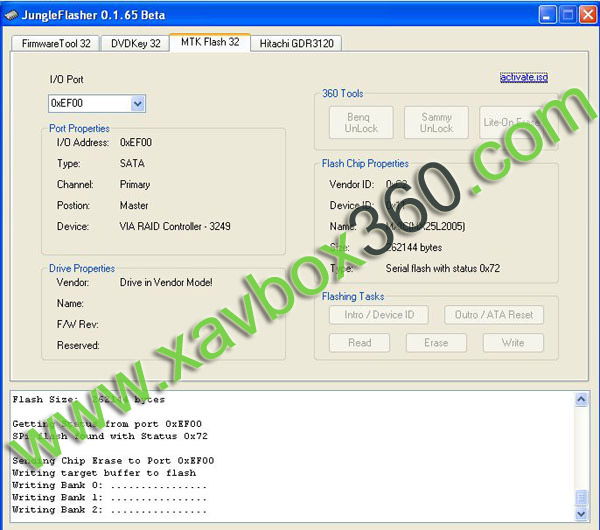

La mémoire est reconnue et le flashage commence

Le flashage est terminé, vous n'avez plus qu'à tester !

Téléchargement des softs utiles à ce tuto :

Tuto réalisé par BonX le 1er décembre 2009
