CoolRunner

Test de la puce CoolRunner par Pedro93

coolrunner

CoolRunner :

Le kit CoolRunner comprends

  • pcb CoolRunner
  • les fils prédécoupés pour Xbox 360 Fat et Slim

Un hologramme est collé sur le CoolRunner pour certifier de son autenticité et non un clone.

Test du CoolRunner par Pedro93 :

Nous allons « Glitcher » une Xbox 360 avec la puce Xecuter CoolRunner a l'aide du Nand-X pour la partie Nand.

Commençons par la partie Nand...

Il nous faut le Xecuter Nand-X

nand-x kit nand x

Comme notre Xbox 360 est déjà équipée d'un QSB (voir tuto QSB) nous avons uniquement besoin de Nandpro 3 du Nand-X et de ce câble

cable nand-x qsb

C’est le câble avec les trois petits connecteurs (blanc, vert et violet)

connecteurs cable nand-x

Branchez le connecteur blanc au Xecuter Nand-x. Vous ne pouvez pas vous tromper car tous les connecteurs sur le Nand-x sont de tailles différentes.

connecteur nand x

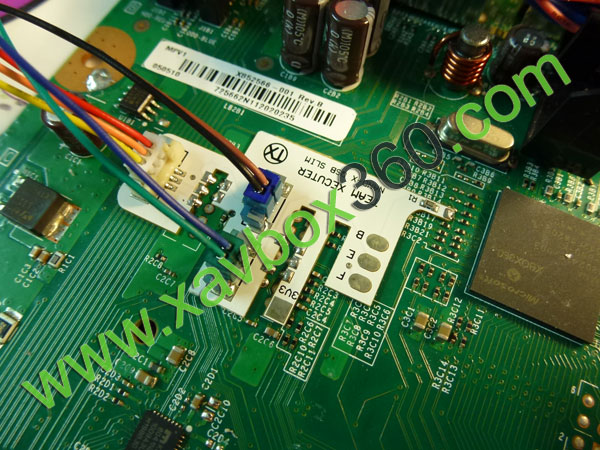

Branchez les trois petits connecteurs de couleur au QSB sur la carte mère de la Xbox 360

connecteur qsb

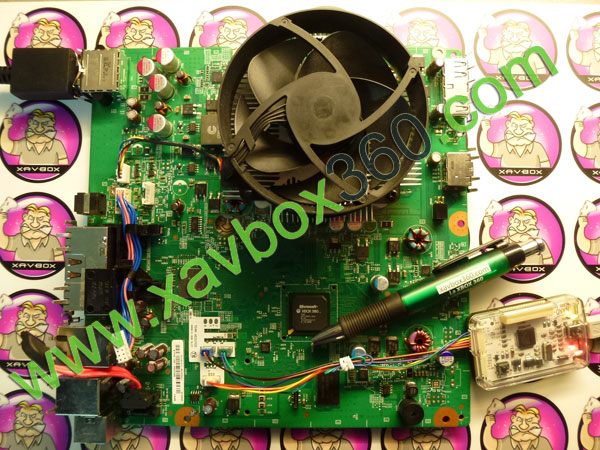

Connectez le câble USB fourni au Nand-x et branchez le sur votre PC.

Vous devez également alimenter électriquement votre carte mère.

branchement nand x

Dans une fenêtre dos, allez dans le repertoire de Nandpro

nanpro

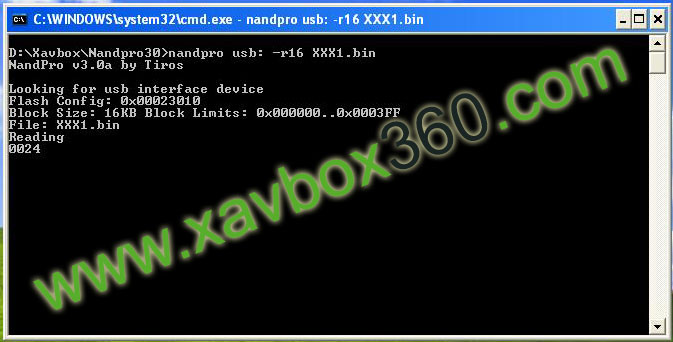

Tapez la commande suivante pour dumper votre nand :

nandpro usb: -r16 XXX1.bin

XXX1.bin est le nom de votre Nand, a vous de le nommer à votre guise.

Par précaution, le numéro de série de la console est conseillé.

premier dump de nand

Faites un deuxième dump :

nandpro usb: -r16 XXX2.bin

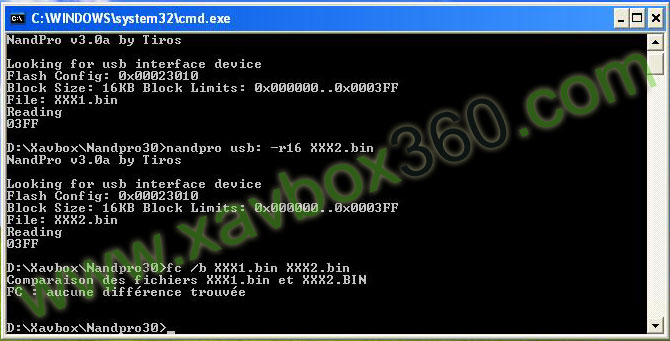

Nous allons comparer nos deux dumps pour s'assurer qu'il n'y a pas de différence entre eux avec la commande suivante :

fc /b XXX1.bin XXX2.bin

compare nand

Comme vous pouvez le voir, il n'y a aucune différence entre les deux dumps, on peut continuer...

Le dump de votre nand est maintenant terminé. Maintenant il faut préparer la nand modifiée.

Nous allons nous servir de 360 Multi Builder v0.4 de Rogero

Dans un premier temps, il faut créer le fichier .ECC afin de booter sur le Xell et récupérer la clé cpu de notre console.

Décompressez 360 Multi Builder v0.4.

Allez dans le répertoire :

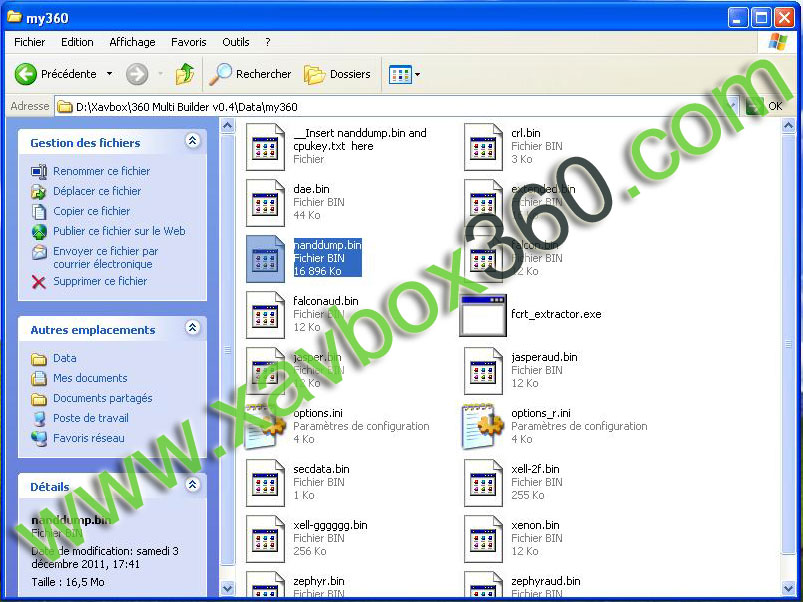

360 Multi Builder v0.4\Data\my360 et mettez votre dump en le renommant

nanddump.bin

dump de la nand

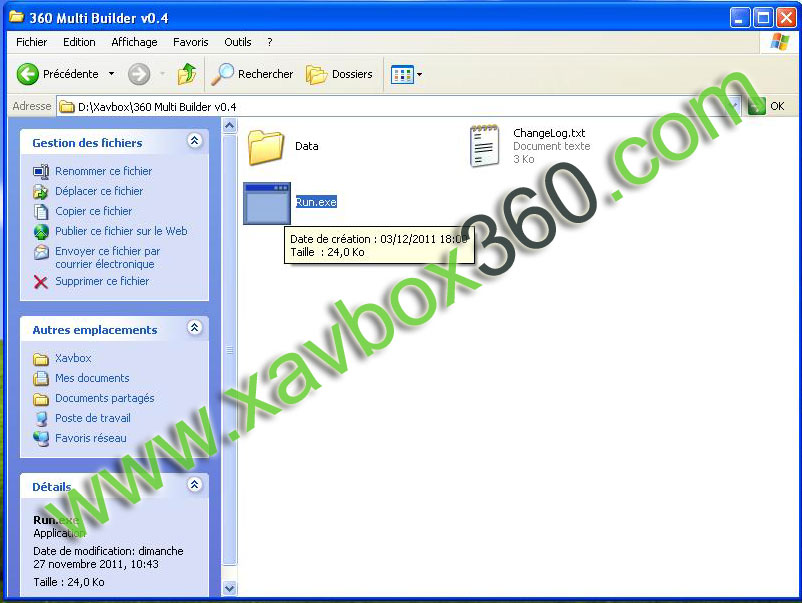

Retournez a la racine du repertoire 360 Multi Builder v0.4 et cliquez sur

RUN

run

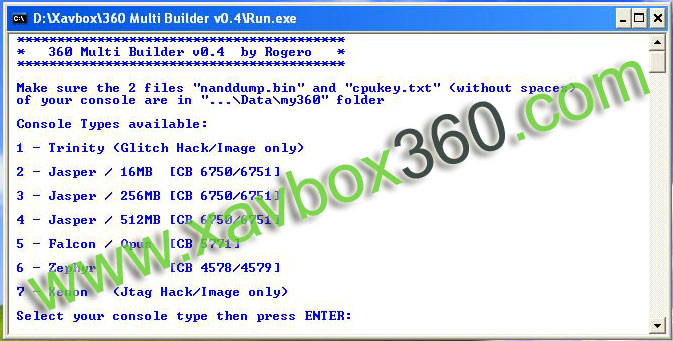

Une fenêtre s'ouvre et vous devez choisir la version de votre carte mère. Dans notre cas c'est simple, il faut choisir la première option : Trinity

rogero

Appuyez sur 1 et entrée

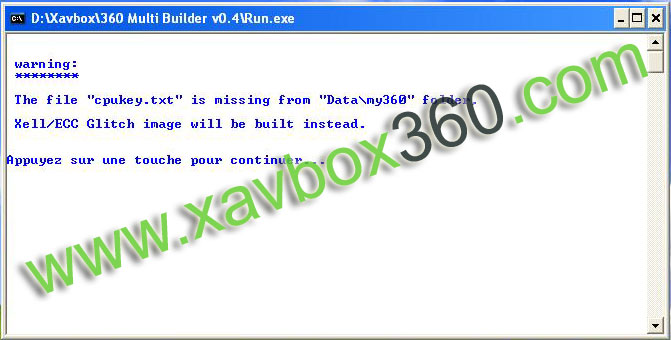

Comme nous n’avons pas notre clé cpu, le logiciel va créer automatiquement une image ECC, appuyez sur une touche pour continuer

soft de rogero

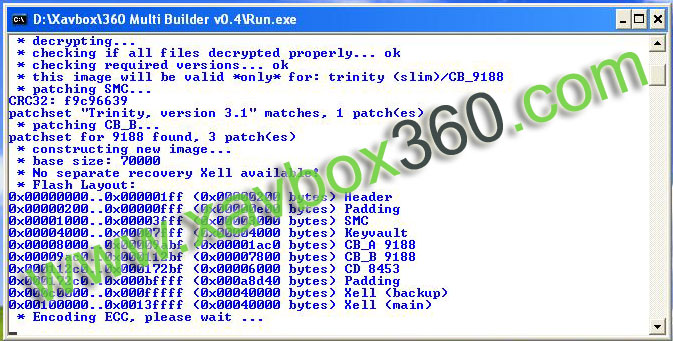

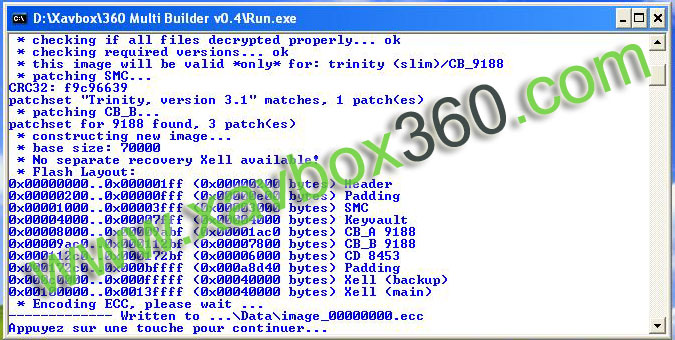

La création de l'image ECC démarre.

rogero

Notre image ECC est prête

image ecc

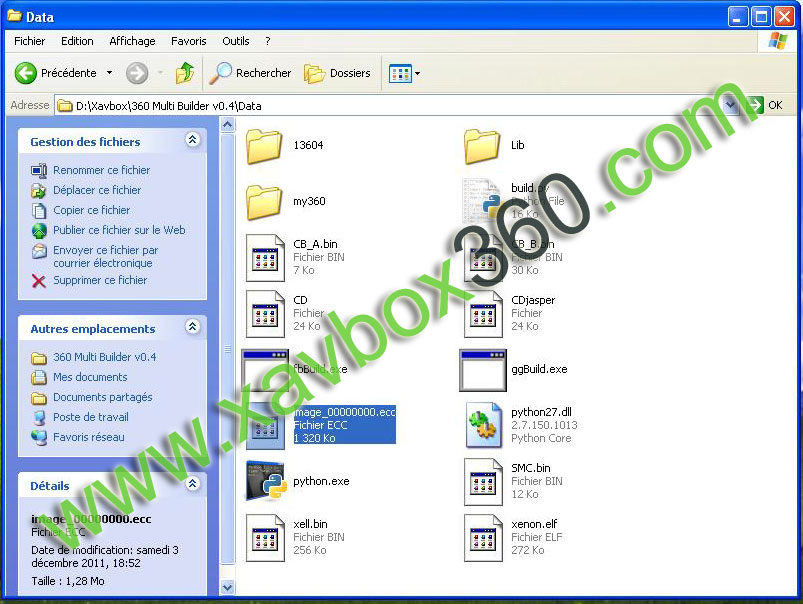

L'image ECC est crée dans le repertoire 360 Multi Builder v0.4\Data

rogero

Copiez cette image et collez-la dans le repertoire de Nandpro

Dans une fenêtre dos, allez dans le repertoire de nandpro

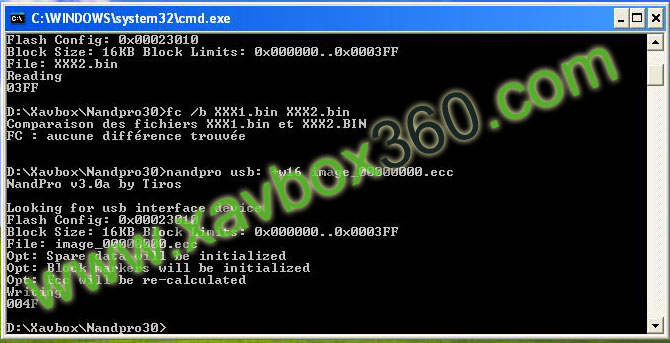

On va flasher notre nand avec cette image ECC, pour cela tapez la commande :

nandpro usb: +w16 image_00000000.ecc

Le flash est terminé

flash ecc

Pour passer à l'étape suivante, il faut une puce Glitch dan svotre console.

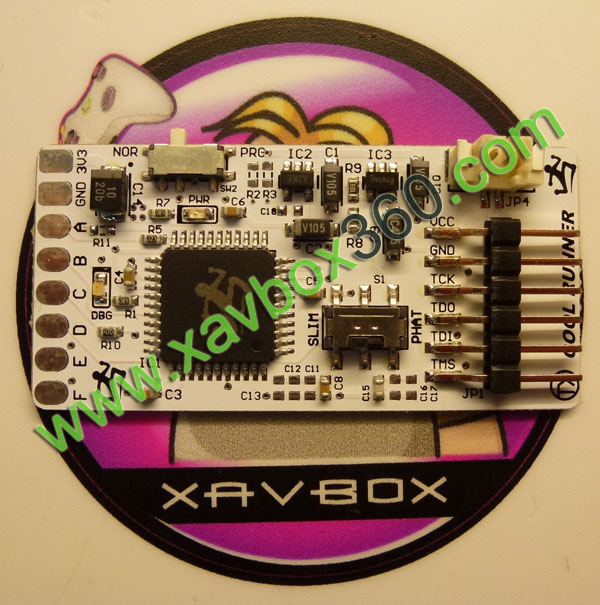

Nous allons donc installer la Xecuter Coolrunner.

coolrunner

Commençons par programmer la puce. Aidez vous grâce à ce tuto :

Tuto programmation Coolrunner

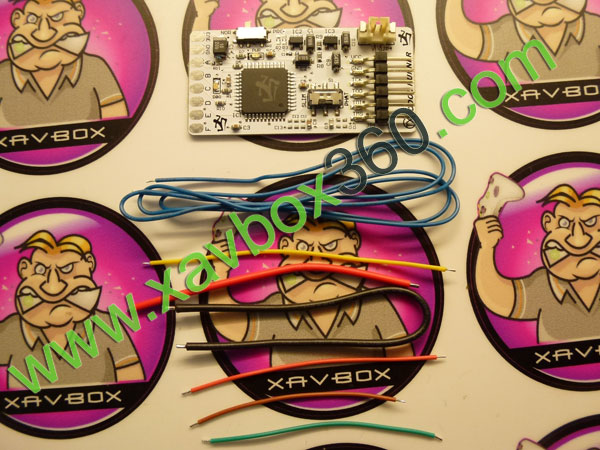

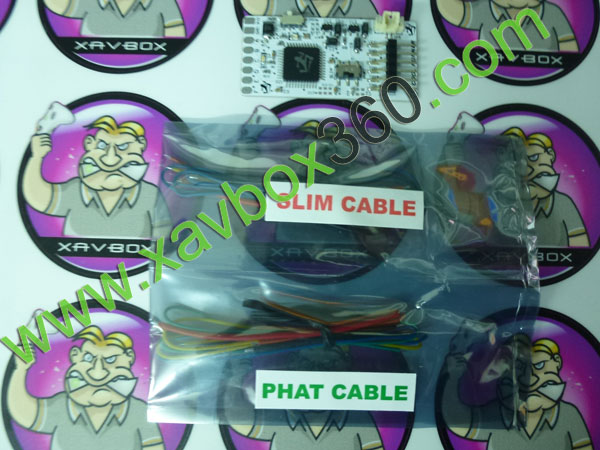

La puce Xecuter Coolrunner est livrée avec un sachet contenant les fils nécessaires pour Xbox 360 Fat et Slim.

fils du coolrunner

Inutile de vous dire que nous allons utiliser ceux prévus pour la Xbox 360 Slim :)

Les fils livrés avec la puce ont des couleurs et des sections différentes ce qui va nous simplifier la pose.

fils coolrunner

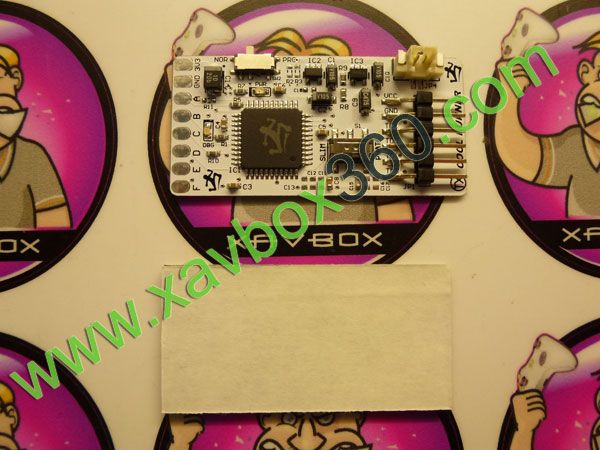

La puce est également livrée avec un autocollant pour fixer la puce

sticker coolrunner

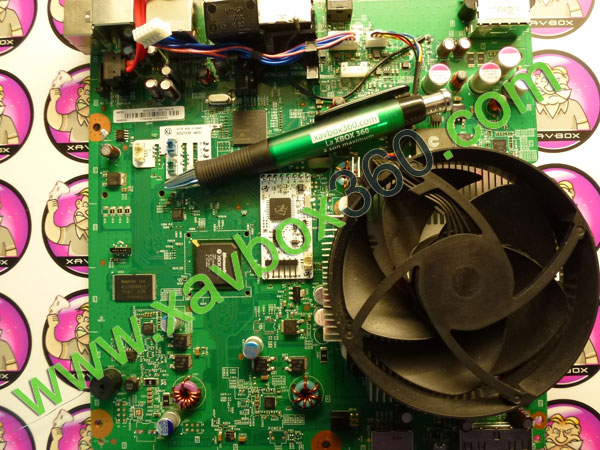

Ensuite, il faut placer la puce selon les indications de la Team Xecuter vu que la longueur des fils est étudiée pour.

emplacement coolrunner

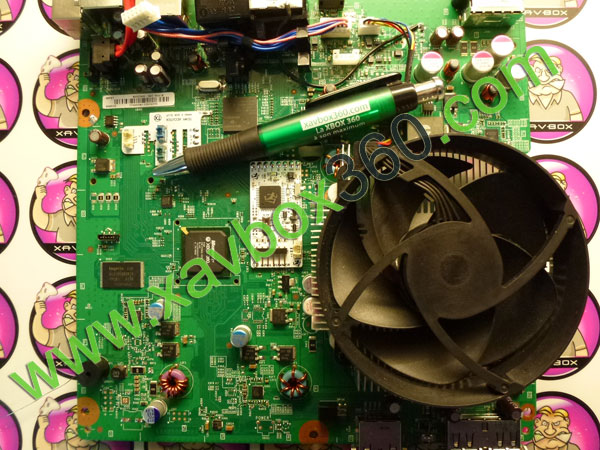

Voila ce que ça donne la Coolrunner posée selon les indications de la Team Xecuter

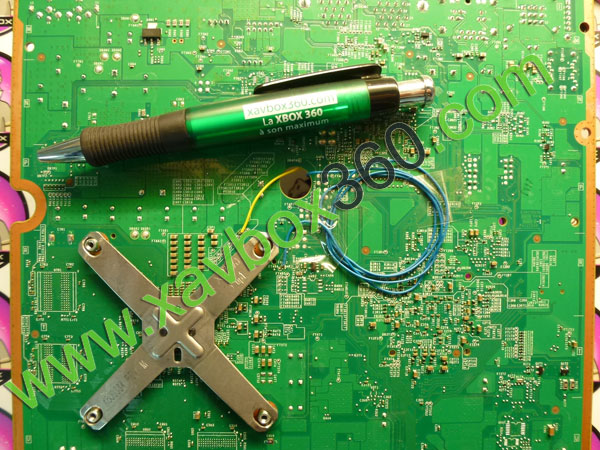

soudure coolrunner pose coolrunner sur slim coolrunner xbox 360 slim

Maintenant que la nand est modifiée avec l'image ECC et que la puce Coolrunner est posée, branchez votre console et allumez la. Si tout c'est bien déroulé, on devrait booter sur le Xell.

Pour faciliter la récupération de la clé CPU et même de la clé DVD, branchez un câble réseau sur votre console. On pourra y accéder avec un navigateur (firefox, internet explorer, etc...)

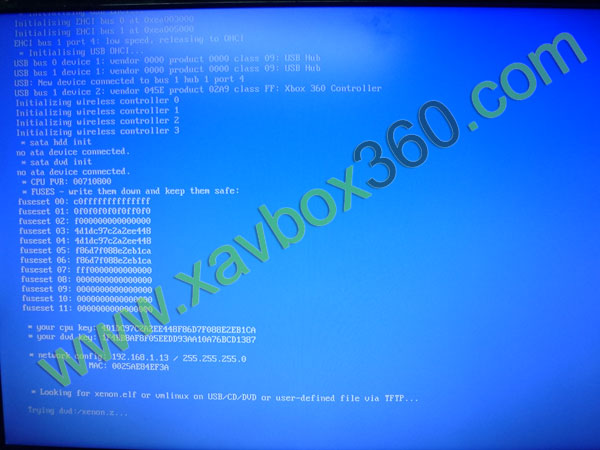

xell

Visiblement tout va bien :)

On peut voir la clé CPU, la clé DVD et on a également l'adresse ip de la console : 192.168.1.13

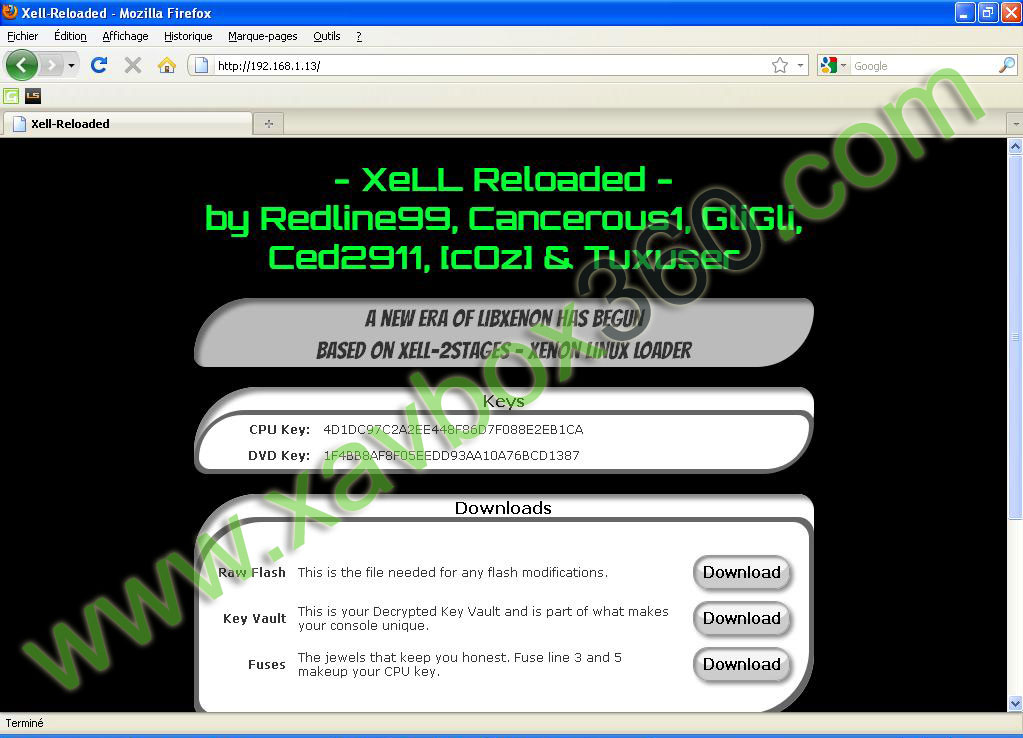

Ouvrez votre navigateur préféré et tapez cette adresse ip dans la barre d'adresses

Vous devrez avoir ça :

xell reloaded

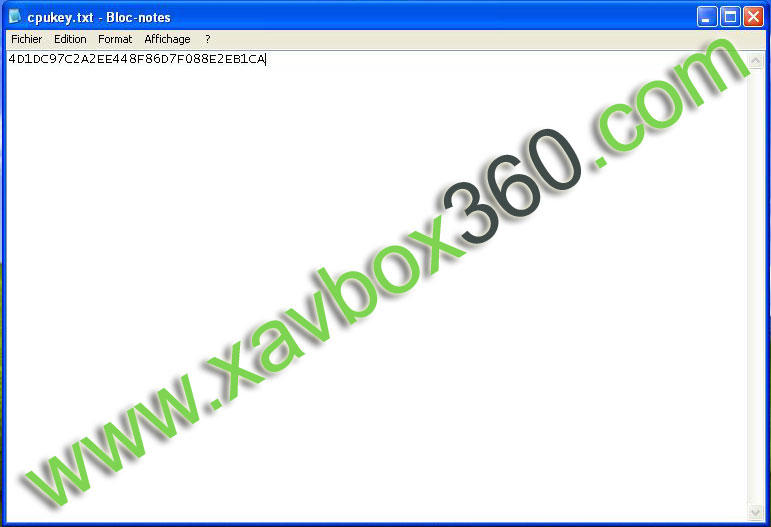

Copiez la clé cpu dans un fichier texte et nommez le cpukey.txt

cpu key

Maintenant on va pouvoir créer l'image Glitch grâce a notre nand d'origine et la clé cpu... patiente, ça devient bon :)

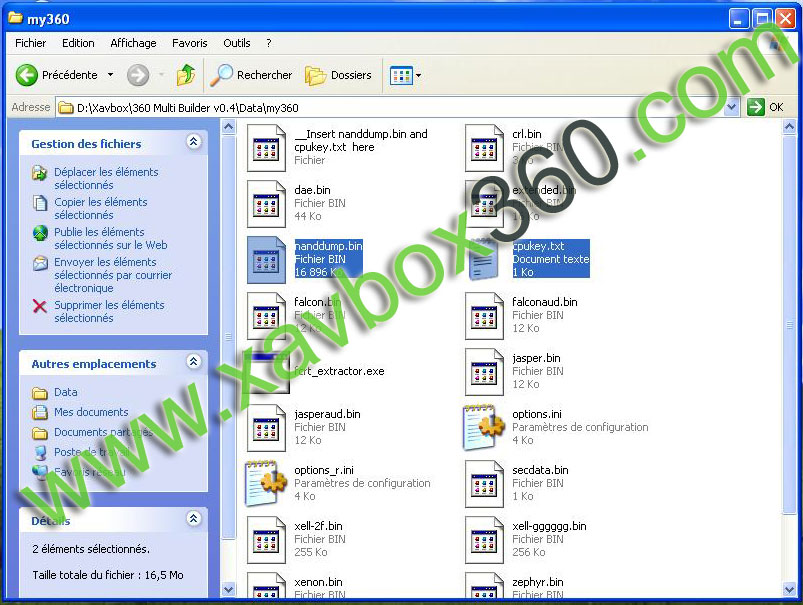

Retournez dans le repertoire 360 Multi Builder v0.4\Data\my360 et placez-y votre fichier cpukey.txt

nand cpukey

Retournez a la racine du repertoire 360 Multi Builder v0.4 et cliquez sur RUN

run

Une fenêtre s'ouvre et vous devez choisir la version de votre carte mère. Dans notre cas c'est simple, il faut choisir la première option : Trinity

rogero

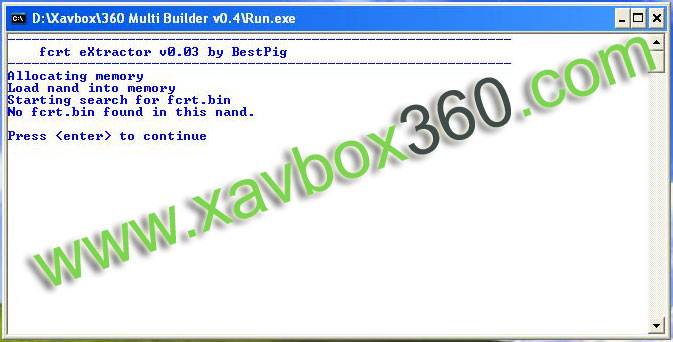

Appuyez sur entrée pour continuer

rogero

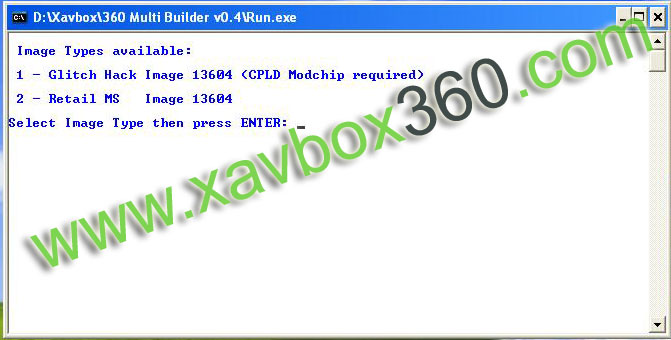

Choisissez de créer une image glitch, option 1

rogero

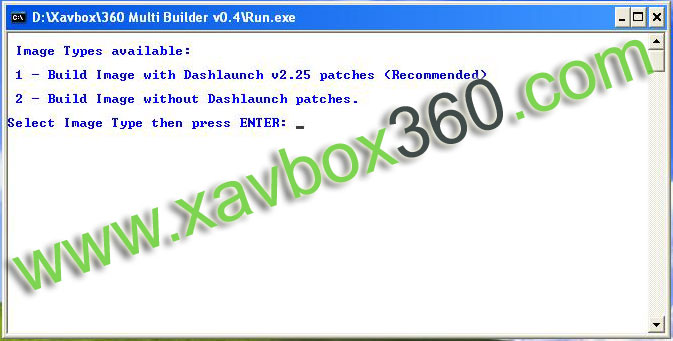

Choisissez l'option 1 si vous voulez avoir l'image avec les patchs pour Daslaunch

rogero

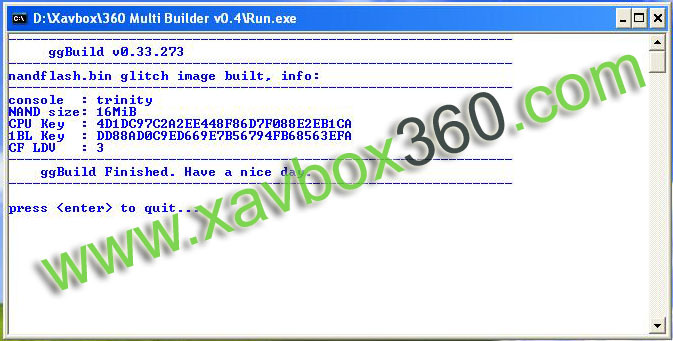

Voila, votre image Glitch est crée.

création image glitch

Votre image Glitch a été crée dans le repertoire 360 Multi Builder v0.4\Data sous le nom de nandflash.bin

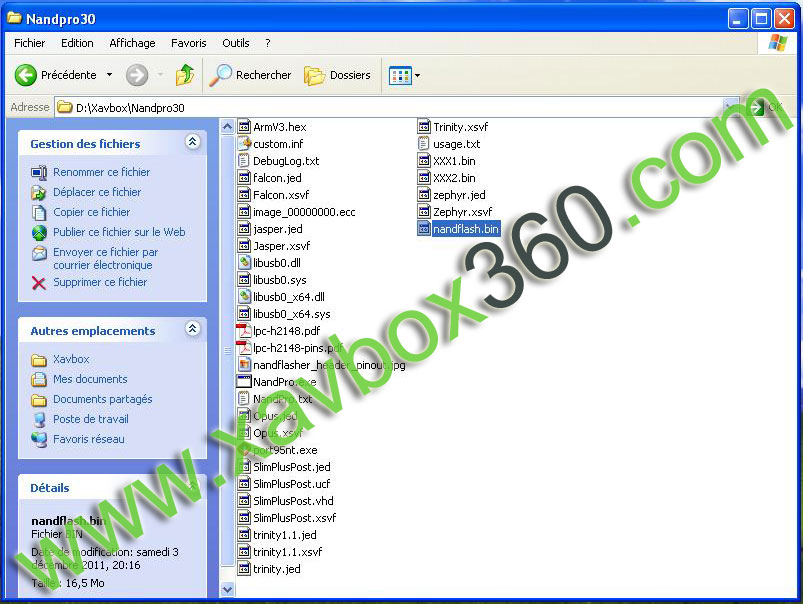

Copiez cette image dans le repertoire de Nandpro et vous allez pouvoir flasher votre console.

flash de la nand

Eteignez votre console et rebranchez le Xecuter Nand-X

Dans une fenêtre dos, allez dans le repertoire de nandpro

repertoire nandpro

Tapez la commande suivante pour flasher votre nand :

nandpro usb: -w16 nandflash.bin

flash de la nand

Terminé!! Votre console est Glitchée :)

création de la nand glitch

On allume la console et on profite...

Liens de chez Xecuter :

Edit du 20/06/2012 : le Coolrunner rev C est disponible

Tuto réalisée le 03 décembre 2011 par Pedro93
