Installation Globe 360 v2

Sur lecteur Hitachi

Testé en avant première mondiale,
voici les premières photos d'intallation de la puce Globe 360 v2

Pour en savoir plus sur la puce Globe 360 v2 cliquez ici

Installation de la puce Globe 360 v2 sur lecteur Hitachi :

Pour savoir comment démonter la xbox cliquez ici, pour démonter le lecteur DVD cliquez ici.

Ensuite nous allons pouvoir commencer à souder la puce Globe 360 v2 sur la carte mère du lecteur DVD.

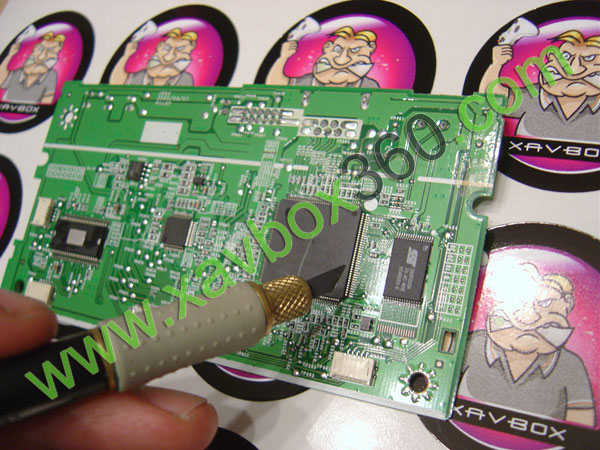

Il va falloir couper une des pistes, pour celà j'ai utilisé un cutter de petite taille et l'ai passé dans le sens de la piste plusieurs fois jusque celle-ci soit coupée (attention, il vaut mieux avoir une loupe car c'est petit)

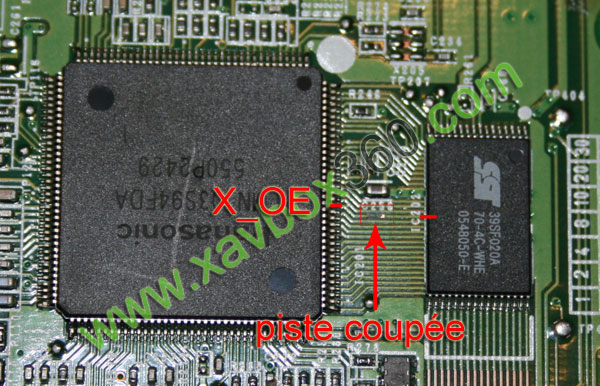

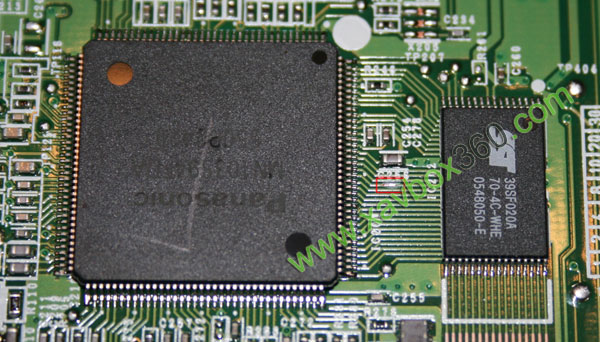

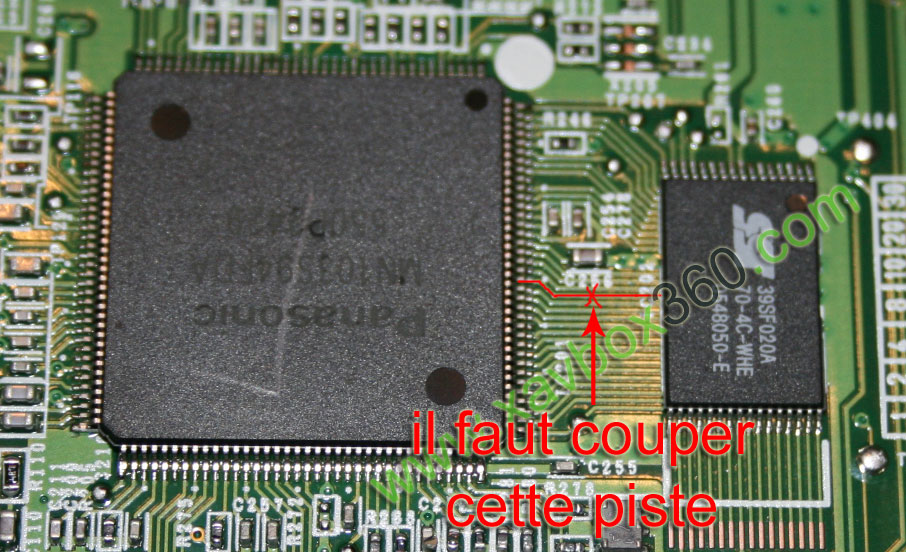

la piste à couper	on gratte

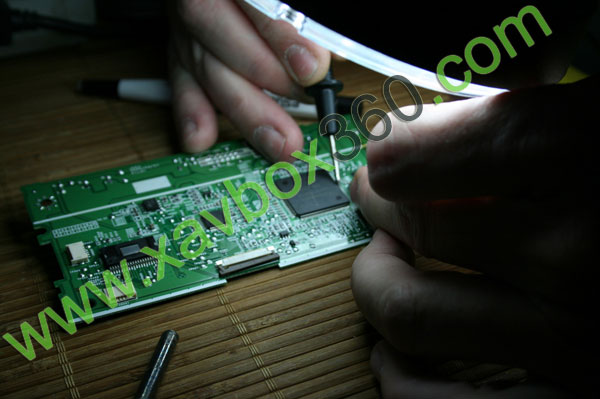

en court de grattage	et hop c'est coupé

Une fois la piste coupée, il va falloir souder un fil sur la piste coupée et la relier au point X_0E de la puce Globe 360 v2

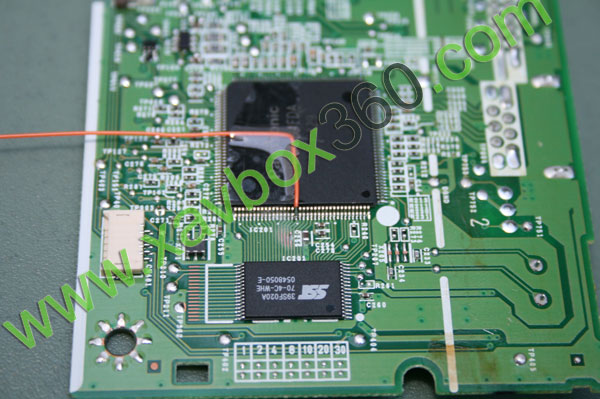

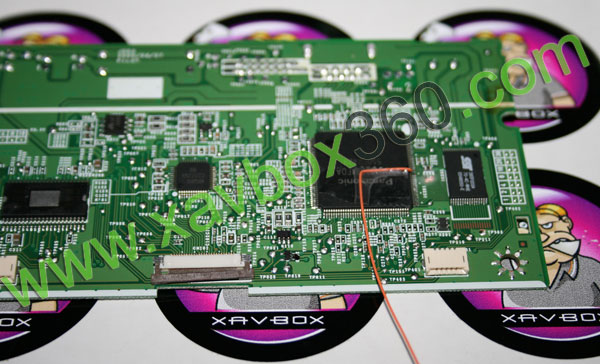

on soude le fil	on le dirige comme ça

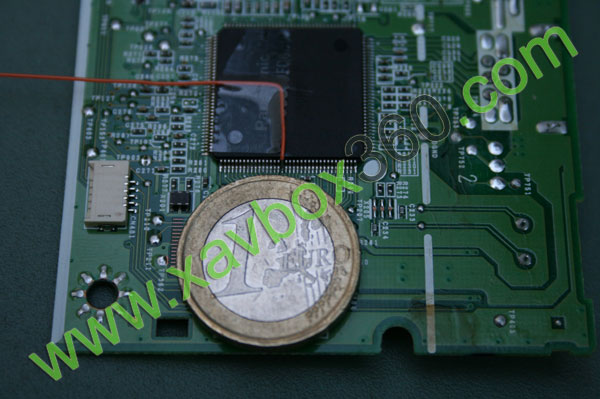

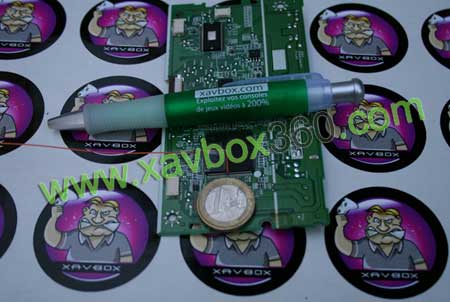

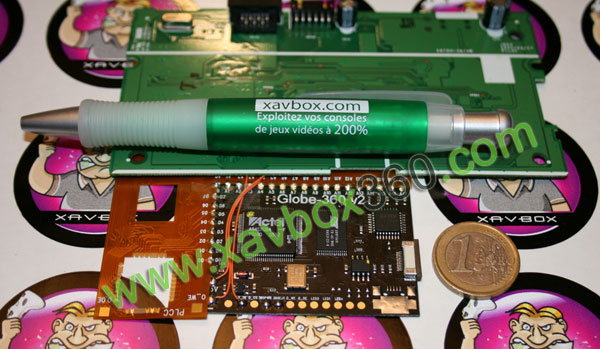

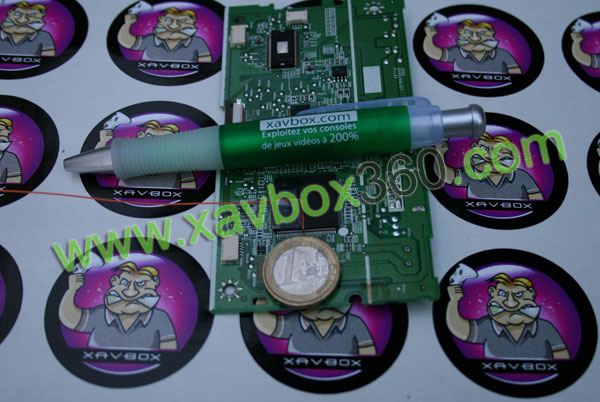

	le voici à côté d'un pièce de 1 Euro

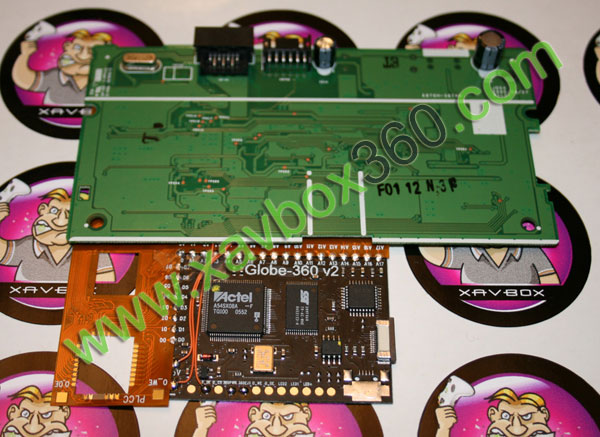

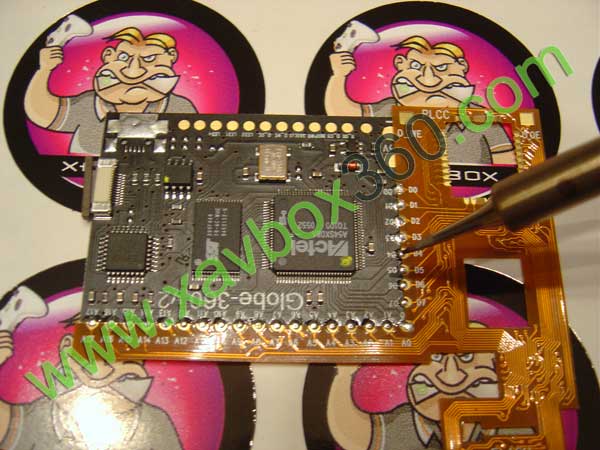

On soude la Globe 360 v2 sur l'EasyConnect

On étame la puce (en mettant de la soudure dessus), puis on pose la puce et on soude...

Et maintenant on va passer aux points de soudure les plus délicates. Attention il faut une panne de fer à souder très fine et être un expert en soudure pour pouvoir souder les points du EasyConnect sur le bios de la Xbox 360.

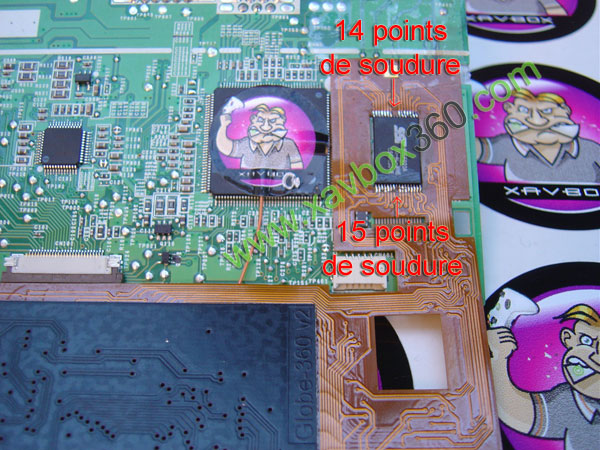

Il y a 14 points de soudure à faire sur le haut du bios et 15 sur le bas

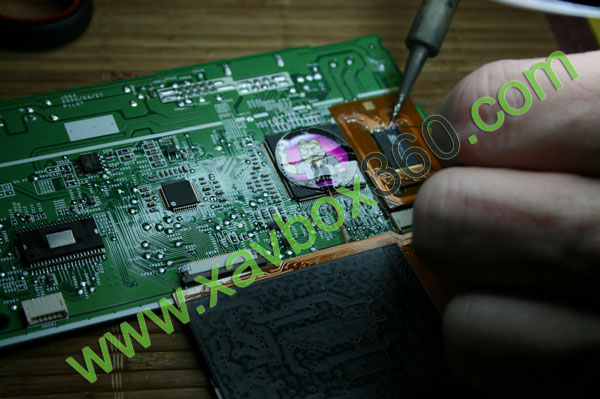

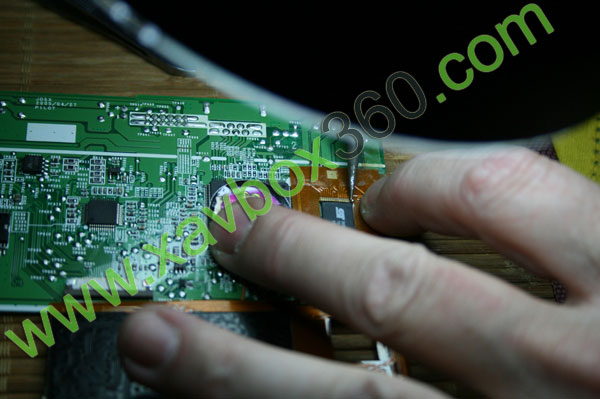

on commence à souder (la première est très importante)

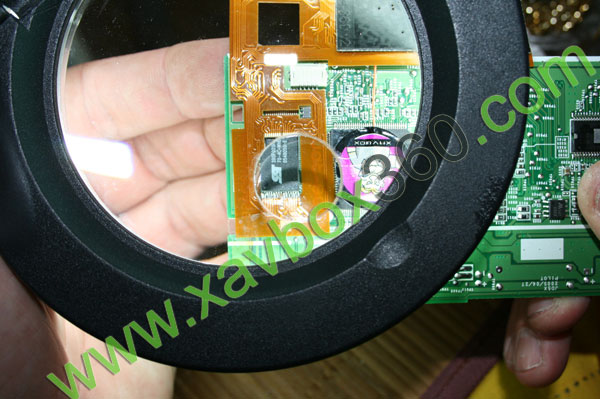

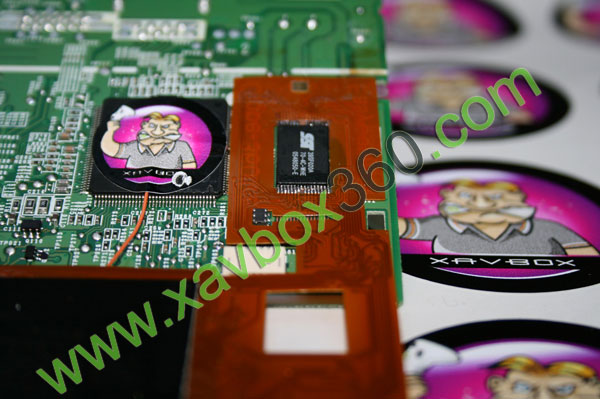

notez la petite taille	vive la loupe !	soudures très fines

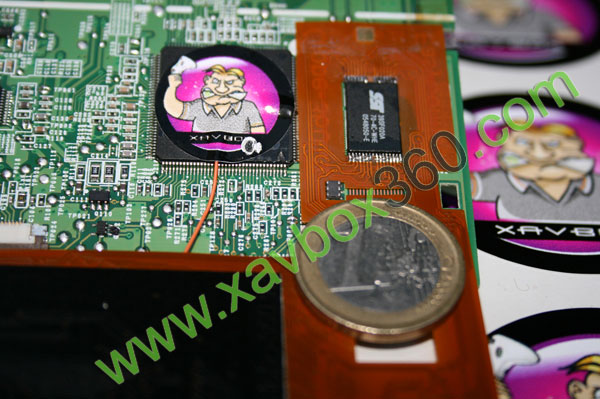

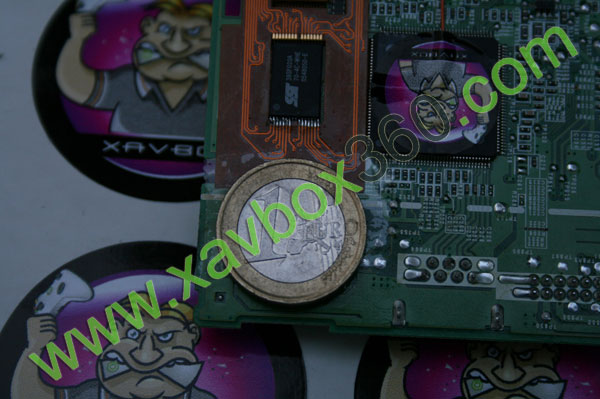

voici la taille comparé à une pièce de un Euro

Une fois que vous aurez soudez ces points,
les quelques fils restant seront un jeu d'enfant...

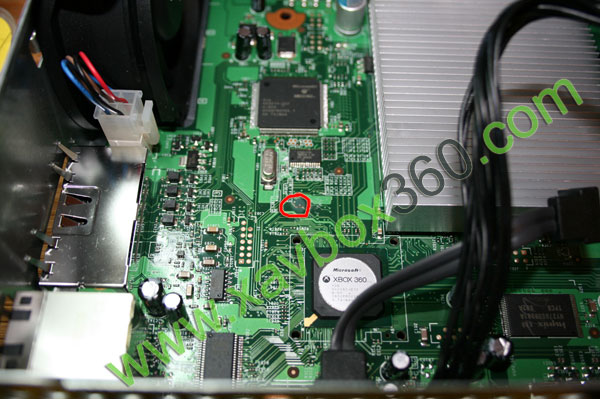

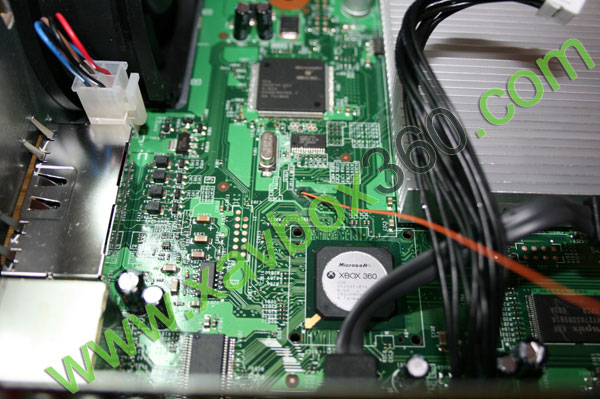

Il va falloir souder le + et le - sur la puce (attention à ne pas inverser sinon c'est le drame), et deux autres fils au niveau de la carte mère de la xbox 360 (pour le "power" et le "reset")

voici à quoi ça ressemble quand on retourne la carte du lecteur

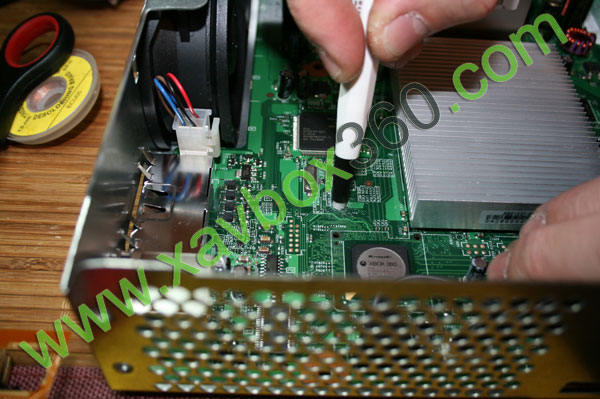

		on gratte le vernis
point à souder	fil soudé	et l'autre fil
ATTENTION : depuis le test le bouton EJ n'est plus à relier au même endroit (voir nouveau plan de montage v1.2)

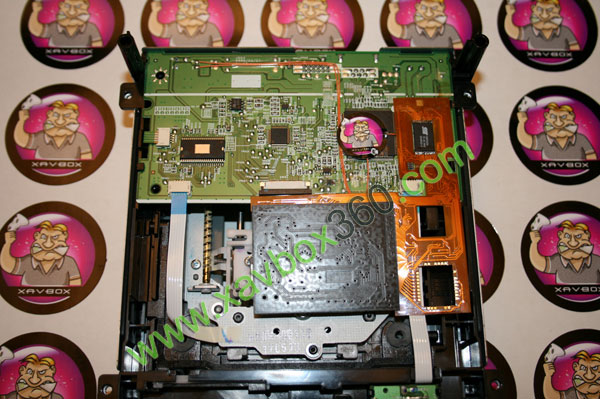

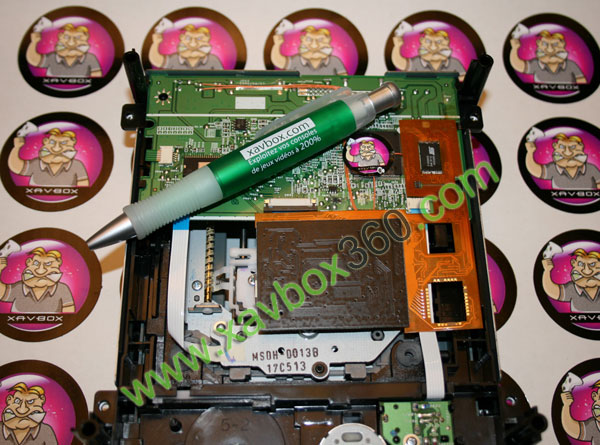

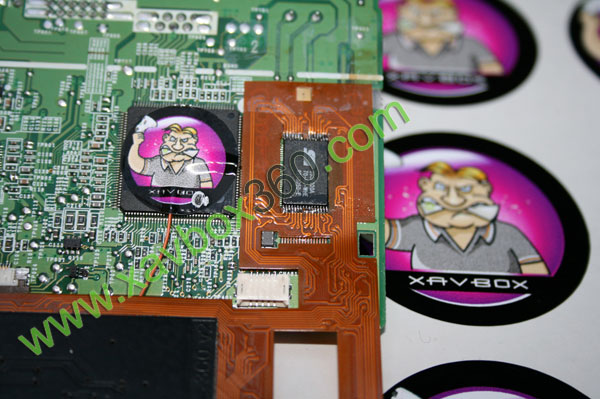

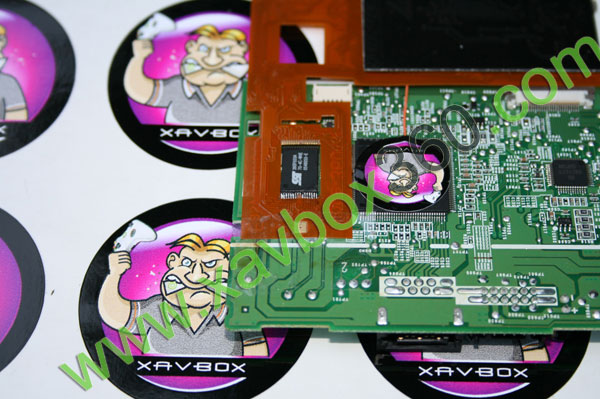

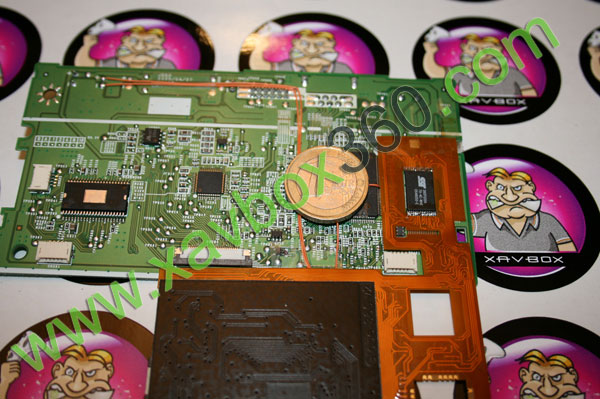

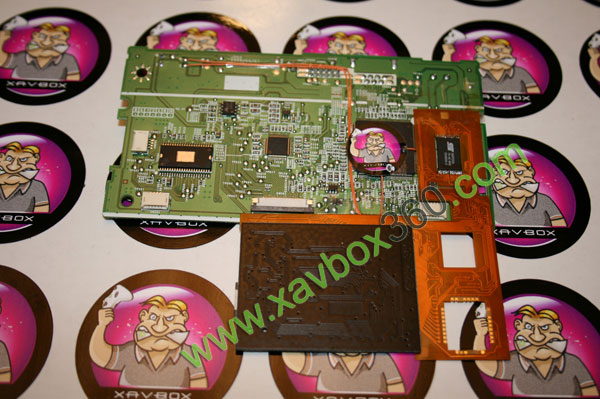

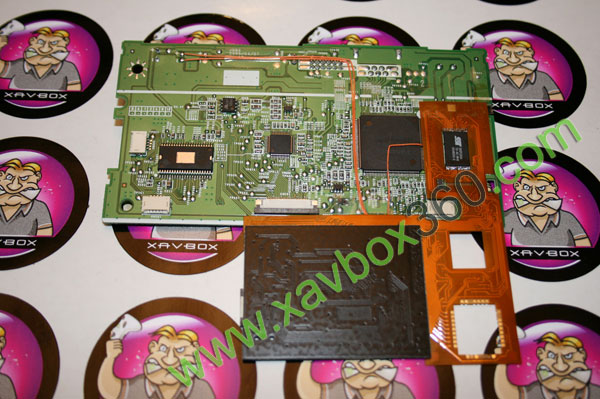

et voici le résultat

Maintenant on remonter le lecteur DVD et voici les deux possibilitées montrées par la Team Globe pour passer la nappe souple qui sera reliée au modul USB (pour flasher la puce sans avoir à démonter la console)

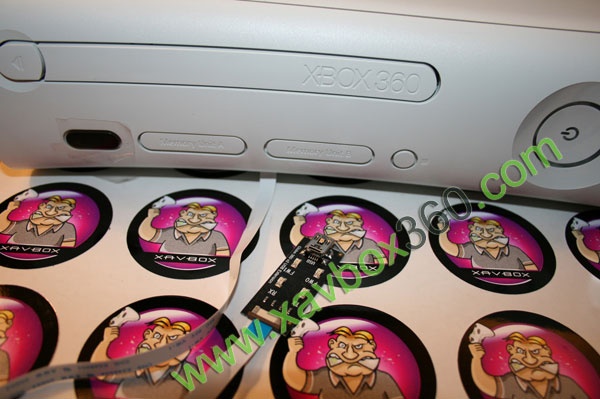

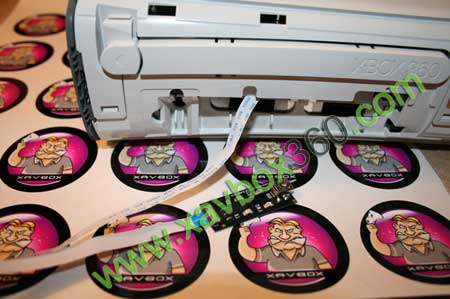

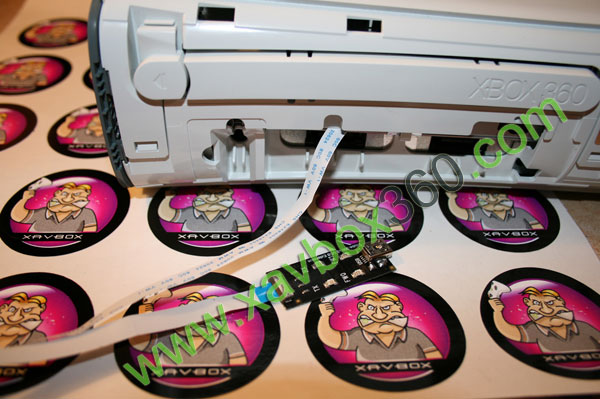

Première méthode, par devant :

on le passe comme	on met la façade	et on branche

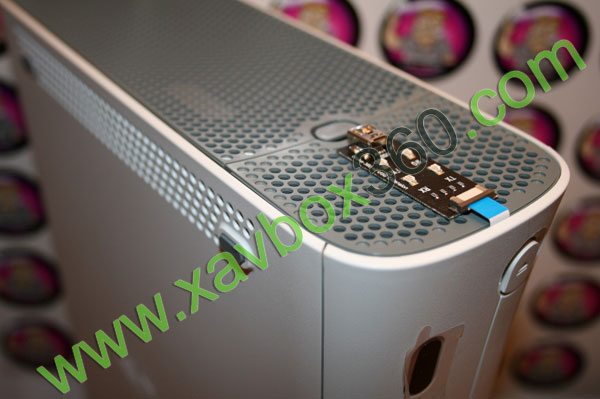

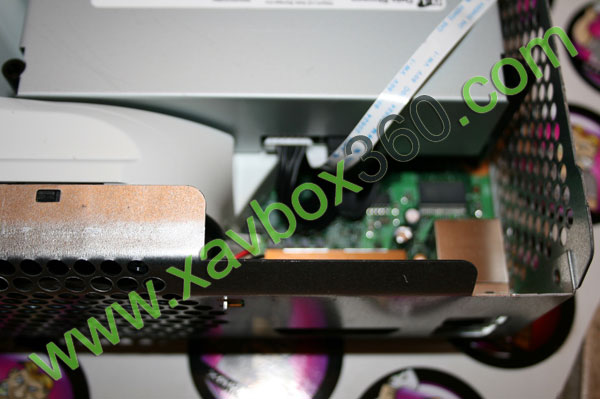

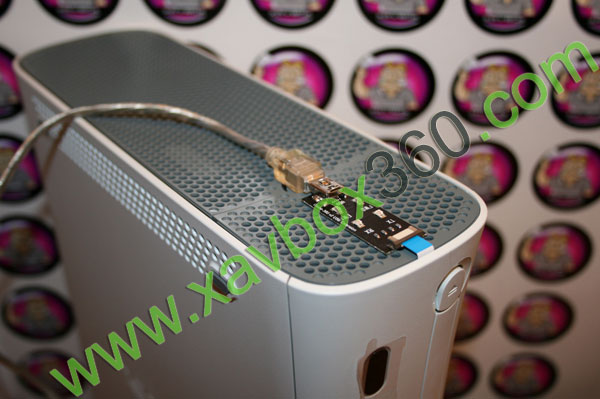

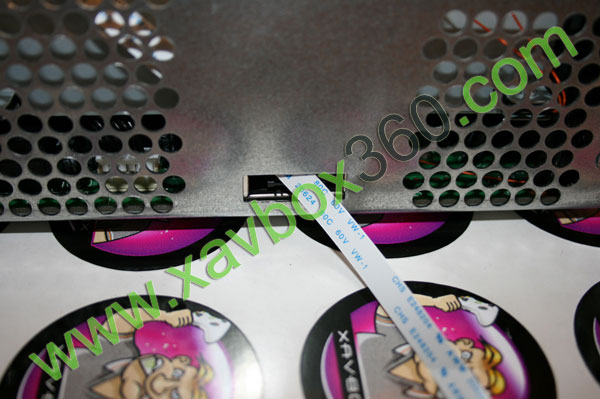

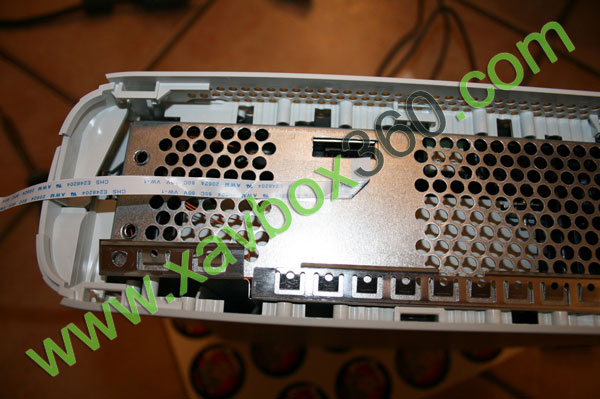

Deuxième méthode, sur le dessus :

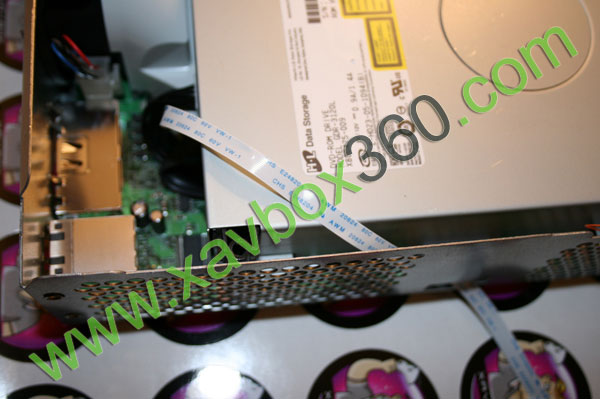

on passe la nappe comme sur les photos ci-dessous

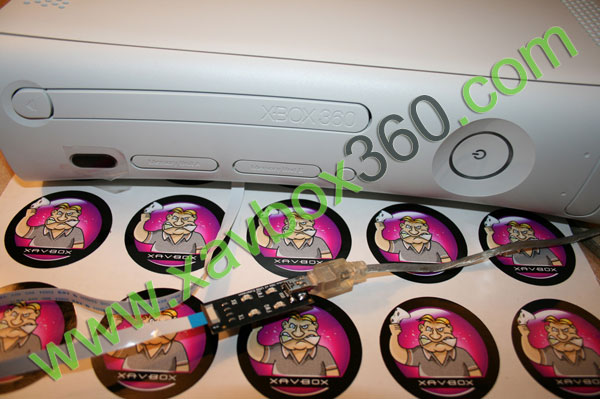

on met du scoth	avec et sans le câble USB

Le Globe Flash Manager (pour flasher la puce) :

Pour l'instant il n'y a pas encore de nouveau bios (consultez le blog et le forum pour savoir quand une nouvelle version sera disponible), mais la puce Globe 360 v2 permet d'avoir deux firmware (bios).

Le modul que l'on met à l'extérieur possède quatre LED qui s'allume selon le cas (Firmware d'origine ou Firmware1, etc.)

Voici quelques détails de l'installation...

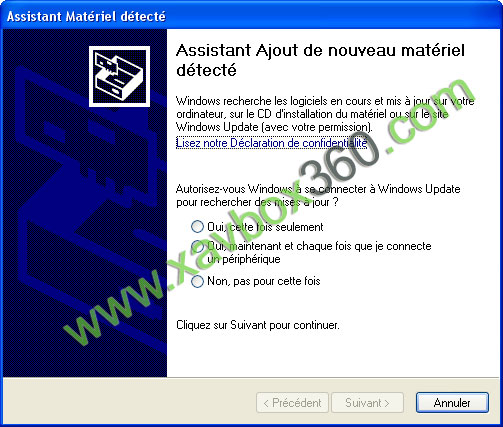

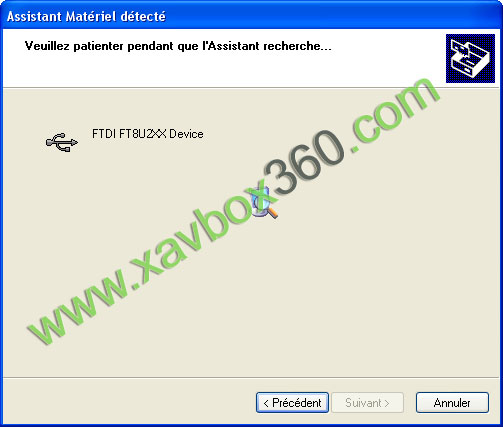

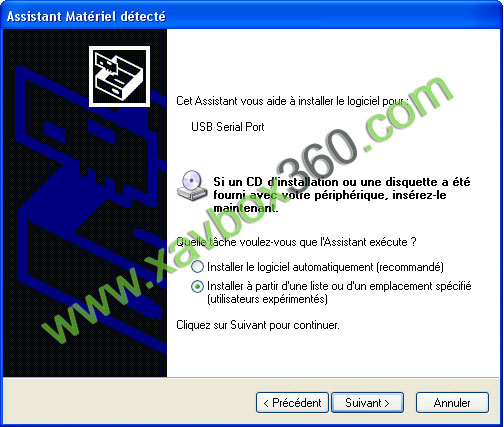

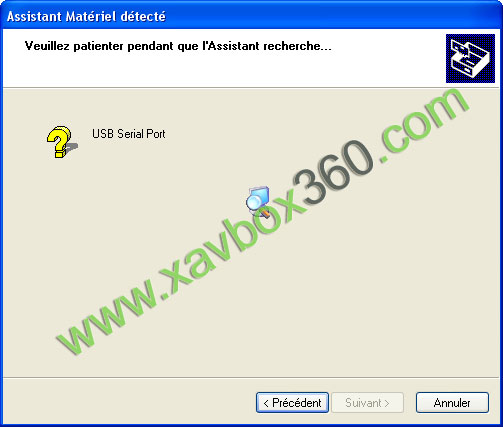

périphérique détecté	on installe	ça recherche

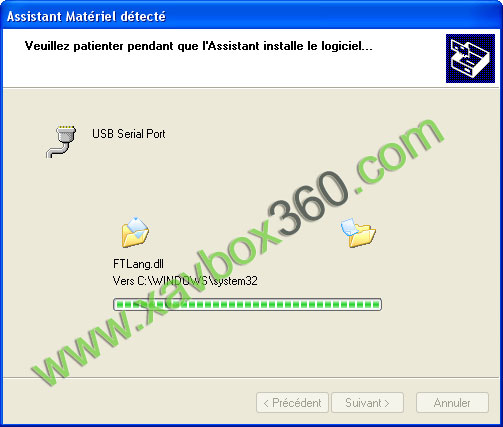

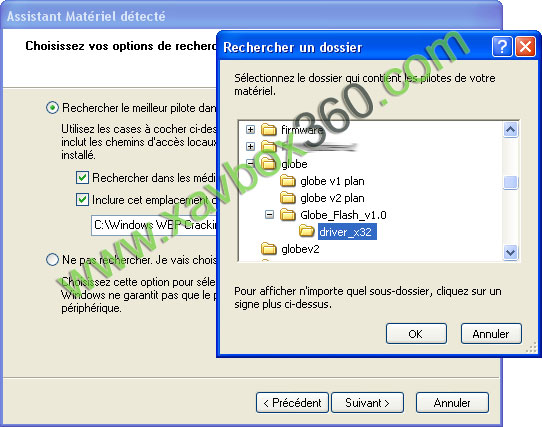

ça s'installe	et encore	indiquez le dossier
dans /drivers/	inconnu...	installation du driver

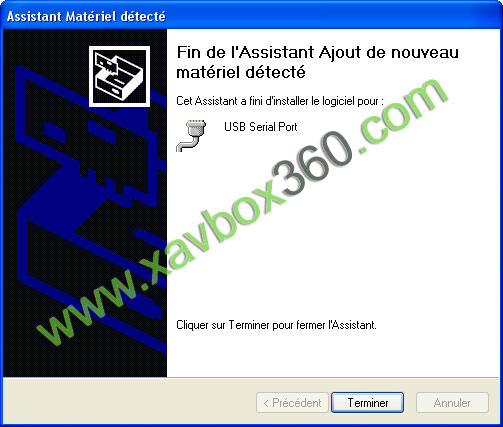

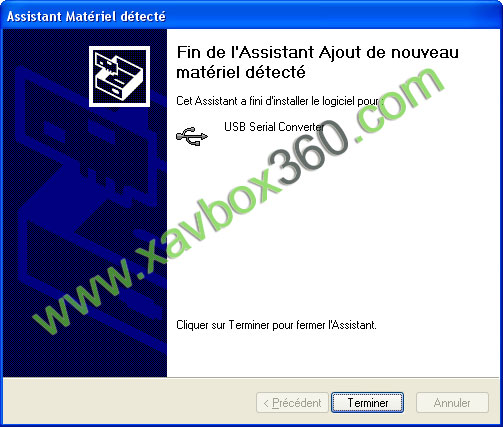

	c'est OK

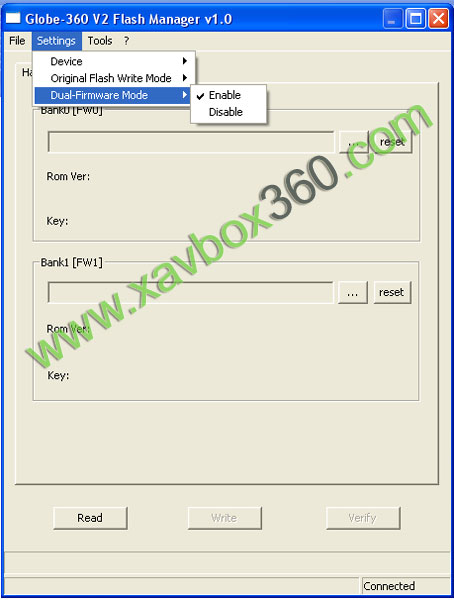

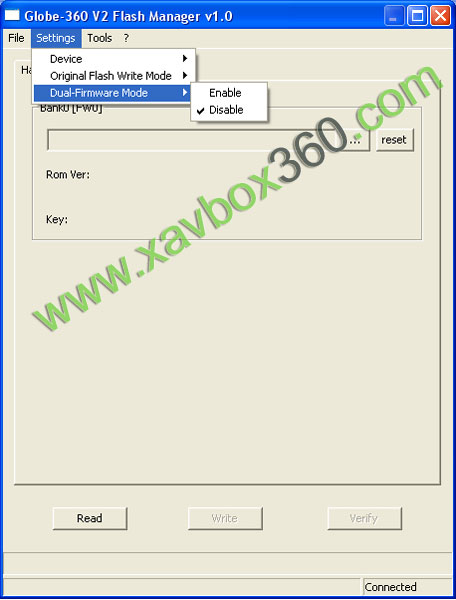

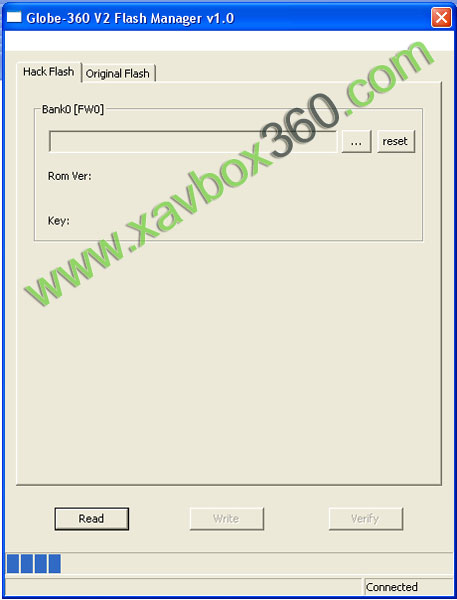

lecture de la puce	Double firmware désactivé et activé...

Depuis ce test deux nouvelles versions du flash manager sont sortis

Cliquez ici pour découvrir comment flasher la Globe 360 v2

Merci à LESBIDETS qui m'a confié sa xbox 360 pour les tests.

testée par Miki (pour les petites soudure) et Xavbox le 14 juillet 2007

Source : Team Globe 360
