Installation puce NME 2.0

sur lecteur Samsung MS25

Merci à la Team Underdog qui me fait confiance une fois de plus
pour les tests des puces NME 2.0 sur tout les lecteurs xbox 360 !

Premier test NME 2.0, nous avons pris une xbox 360 doté d'un lecteur Samsung MS25

La soudure de la puce NME 2.0 sur lecteur samsung (MS25 ou MS28) est très simple puisqu'il  n'y a que :

• 4 fils à souder sur la carte de lecteur
• + 2 fils optionnels
• un pont à faire sur le Jumper J1

Installation de la NME 2.0 par Pedro93 :

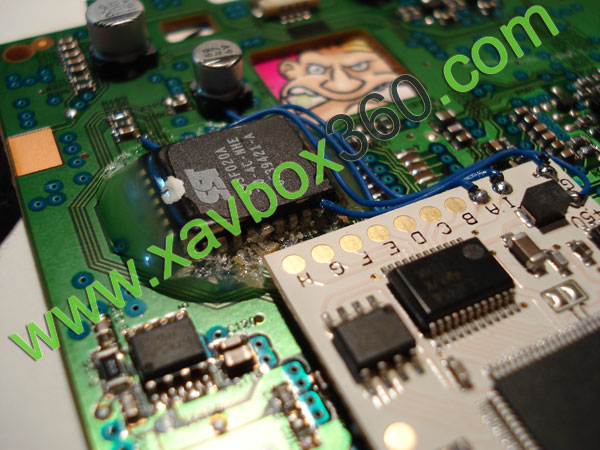

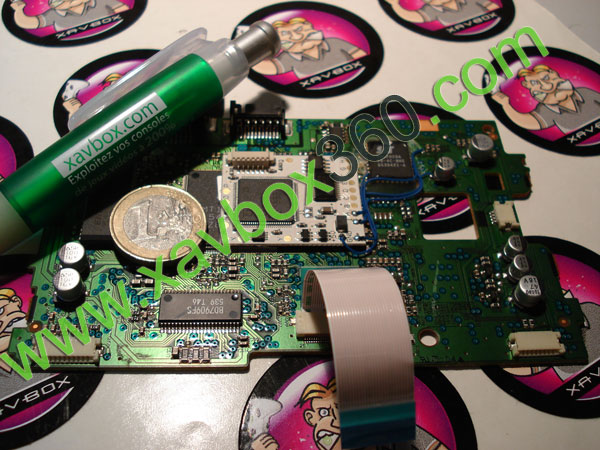

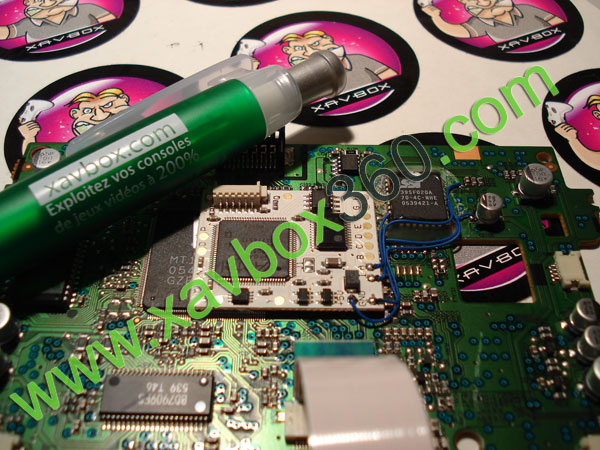

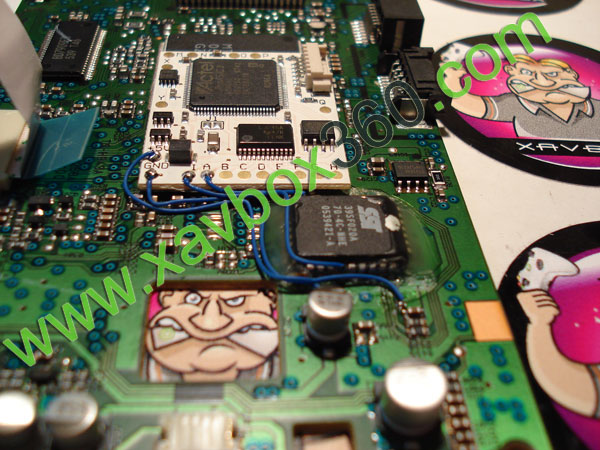

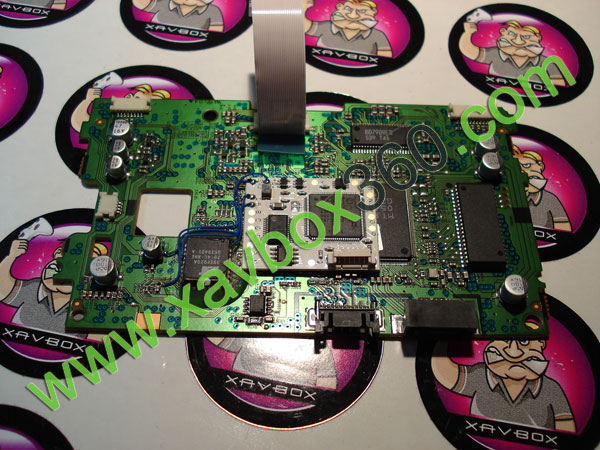

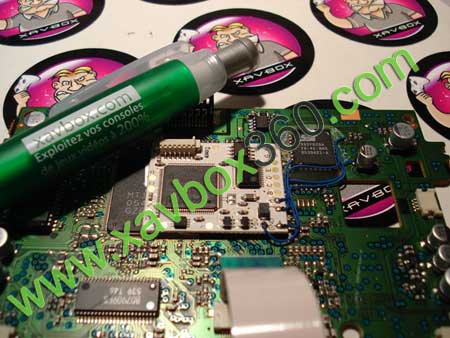

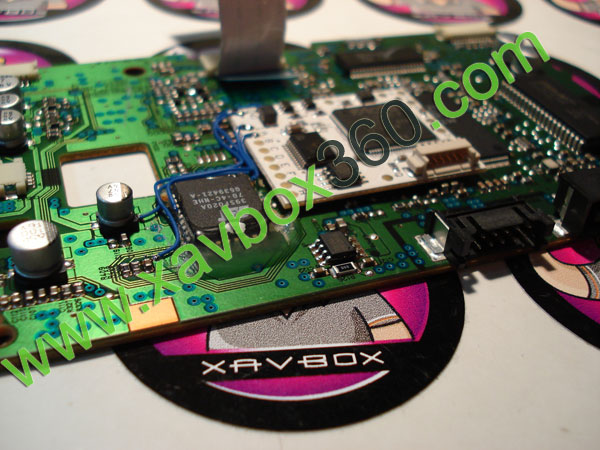

Voici quelques photos du montage de la puce NME 2.0

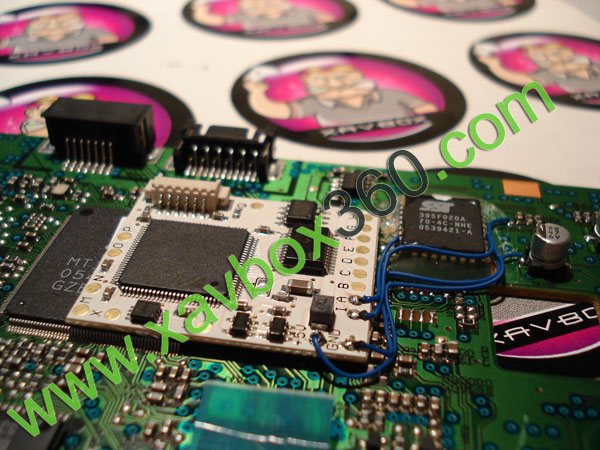

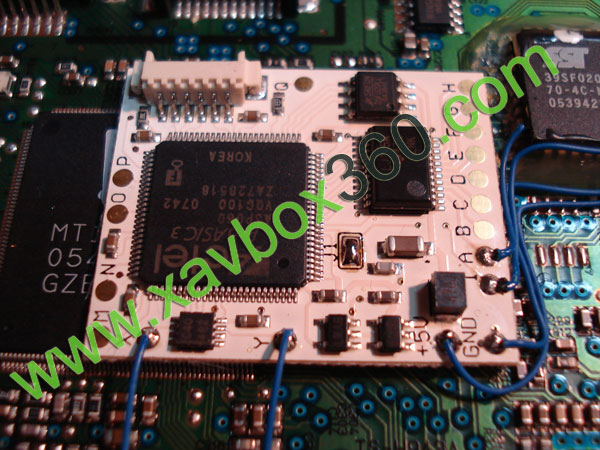

	on oublie pas de faire un pont (J1)

Et maintenant on soude les points optionnels :

Le point Y, est à souder sur la carte mère
(pour désactiver la connection réseau lorsqu'un backup est inséré)

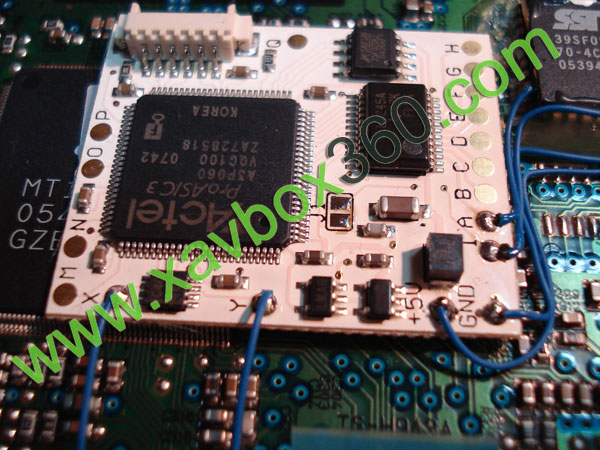

j'ai entouré en rouge l'endroit où il faut souder (en haut à gauche)

Il existe 2 types de cartes mères, qui ne sont pas faites tout à fait pareil...

Sur les nouveaux model de cartes mères, le composant est plus gros

nouvelles cartes mères	anciennes cartes mères

On soude le point Y (nouvelle carte mère)

ou le même point mais sur une ancienne carte mère

voici comment passent les fils...

l'arrière du lecteur	le fil qui va sous le panneau frontal

Merci à Fred qui nous à confié sa console pour le test...

La puce est en cours de test sur différents lecteurs Xbox 360

• Puce NME 2.0 sur lecteur Samsung MS25
• Puce NME 2.0 sur lecteur Hitachi 79FL
• Puce NME 2.0 sur lecteur BenQ (en attente des puces)
• Puce NME 2.0 sur lecteur Hitachi 59 / 47 (en attente des puces)
• Puce NME 2.0 sur lecteur Hitachi 78 (en attente des puces)
