Installation puce NME 2.0

sur lecteur Hitachi 79 FL

Merci à la Team Underdog qui me fait confiance une fois de plus
pour les tests des puces NME 2.0 sur tout les lecteurs xbox 360 !

Deuxième test NME 2.0, nous avons pris une xbox 360 doté d'un lecteur Hitachi 79 FL (qui ne peut être flashé qu'avec le Passkey 1.2)

Pour pouvoir souder sur le lecteur Hitachi 79, il va falloir retirer l'époxy.

La soudure de la puce NME 2.0 sur lecteur Hitachi est plus complexe que pour le Samsung (MS25 ou MS28) :

• 11 fils à souder sur la carte de lecteur
• + 2 fils optionnels
• un pont à faire sur le Jumper J1

Installation de la NME 2.0 par Pedro93 :

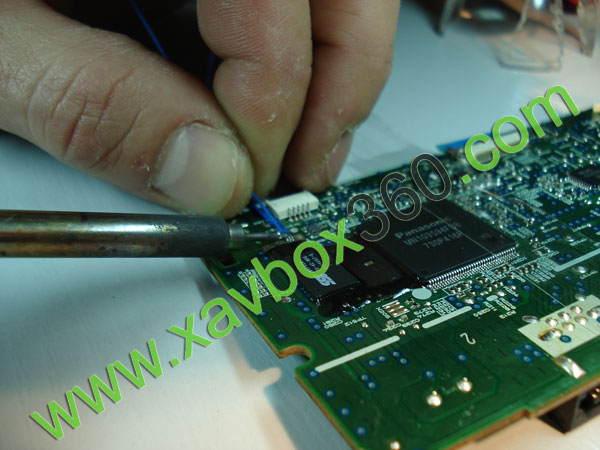

Pour retirer l'epoxy (l'espèce de plastique noir qui empêche de souder)
Pedro93 va utiliser sa station de déssoudage à l'air chaud

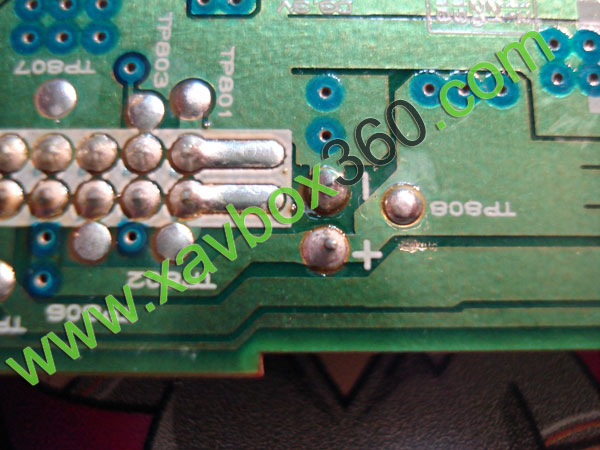

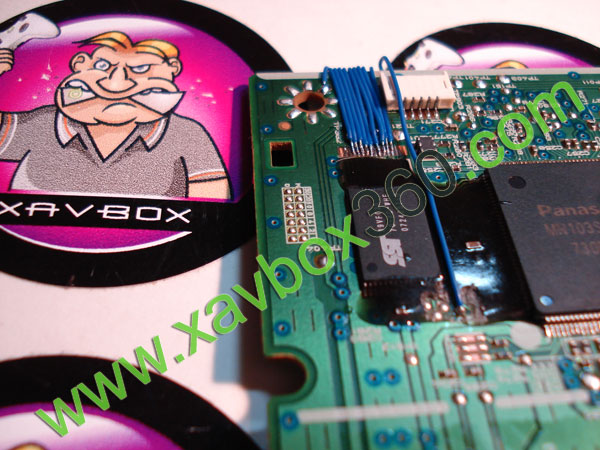

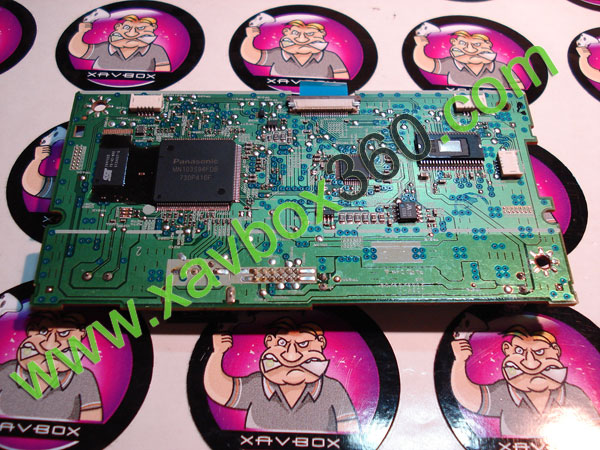

Voici les points où il va falloir souder les fils...

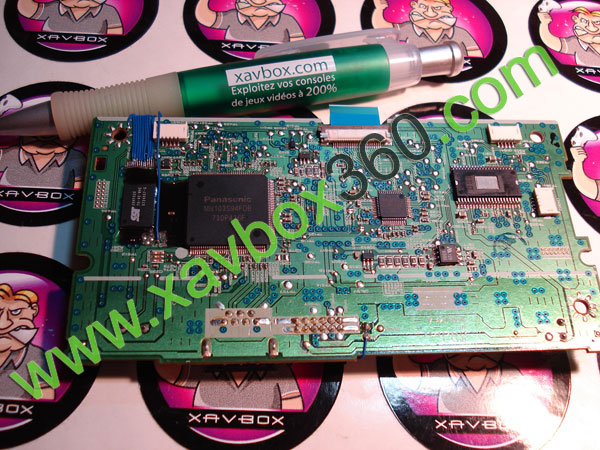

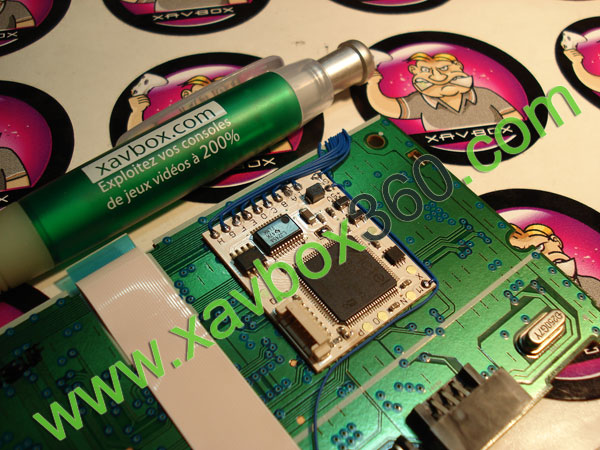

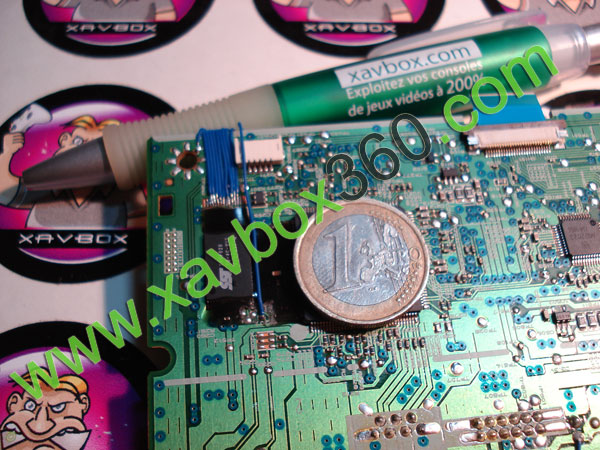

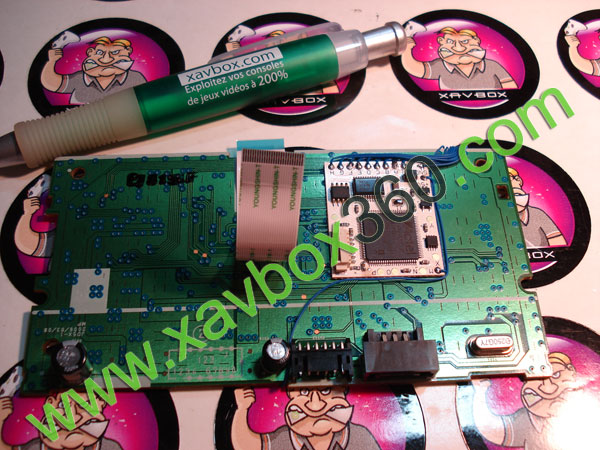

Voici quelques photos du montage de la puce NME 2.0

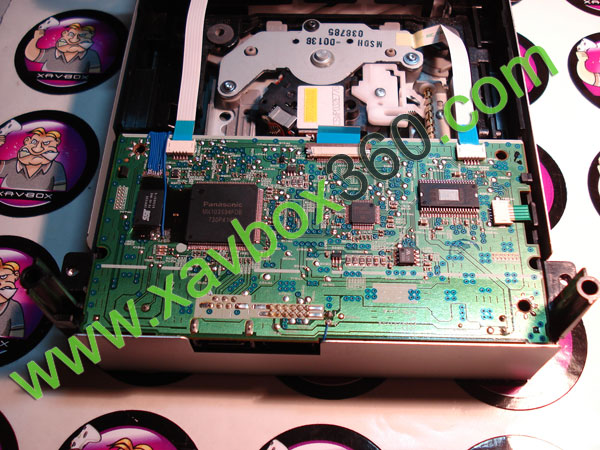

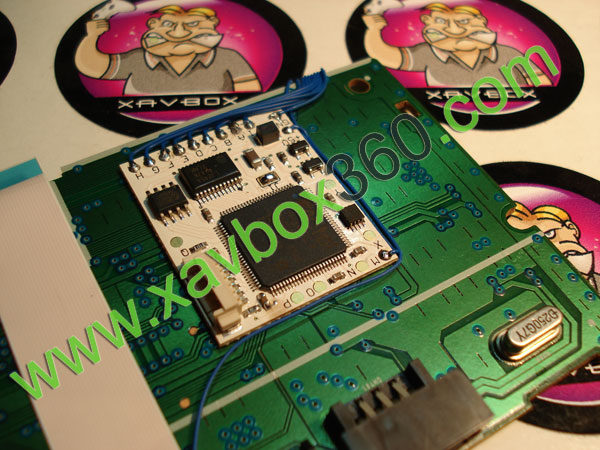

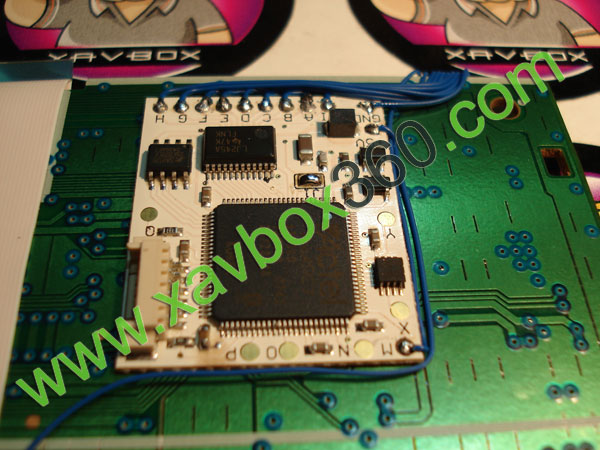

et voilà ce que ça donne

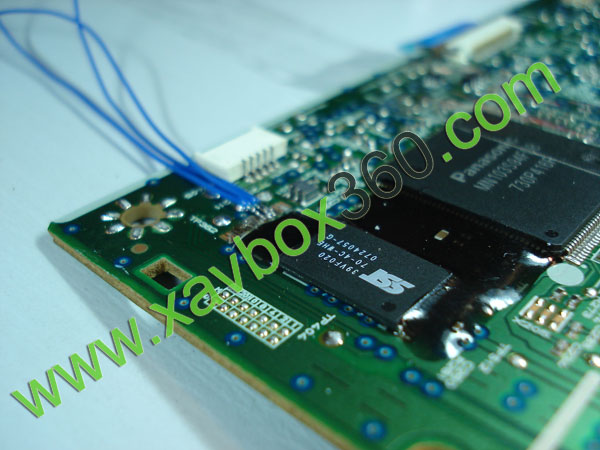

Et maintenant on soude les points optionnels :

Le point Y, est à souder sur la carte mère
(pour désactiver la connection réseau lorsqu'un backup est inséré)

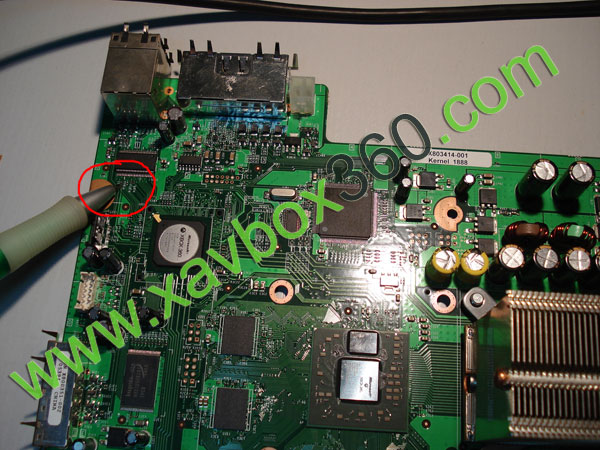

j'ai entouré en rouge l'endroit où il faut souder (en haut à gauche)

Il existe 2 types de cartes mères, qui ne sont pas faites tout à fait pareil...

Sur les nouveaux model de cartes mères, le composant est plus gros

nouvelles cartes mères	anciennes cartes mères

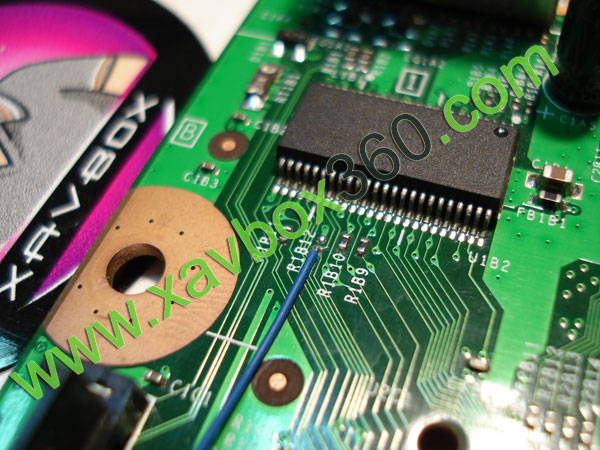

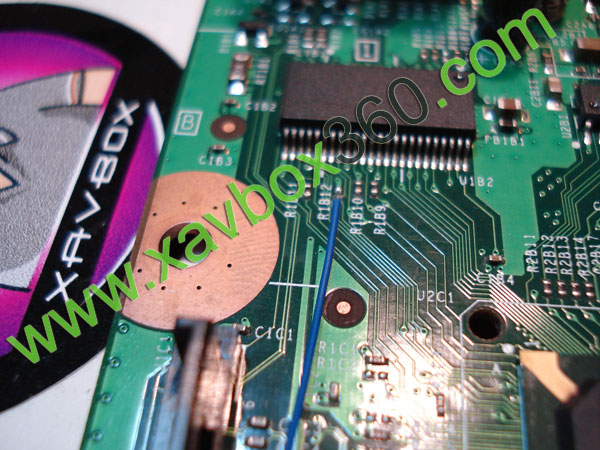

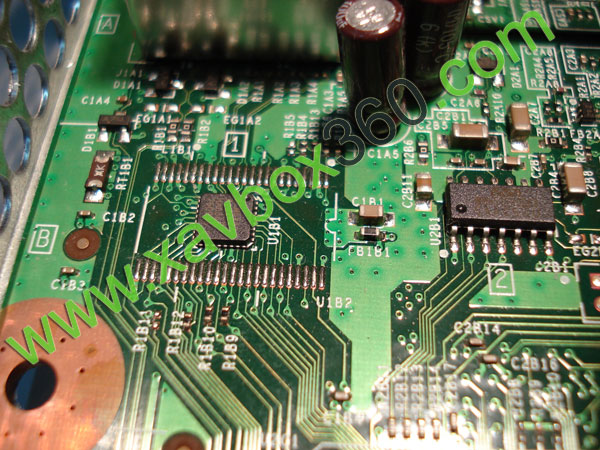

On soude le point Y (nouvelle carte mère)

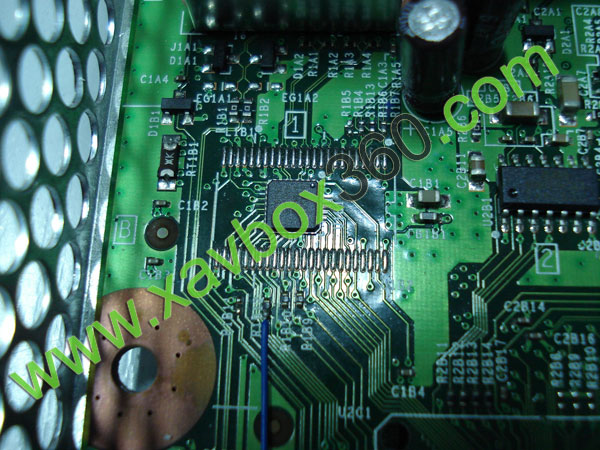

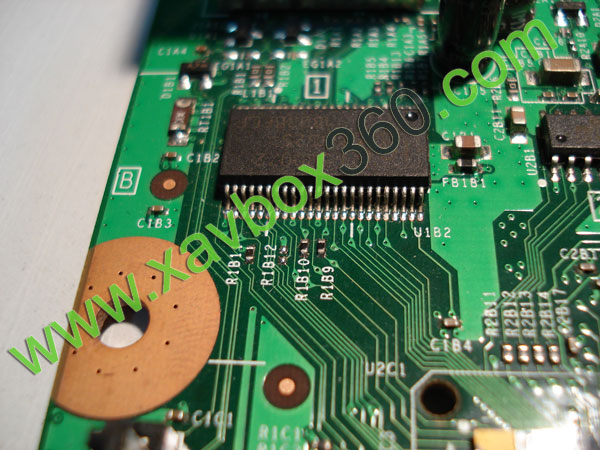

ou le même point mais sur une ancienne carte mère

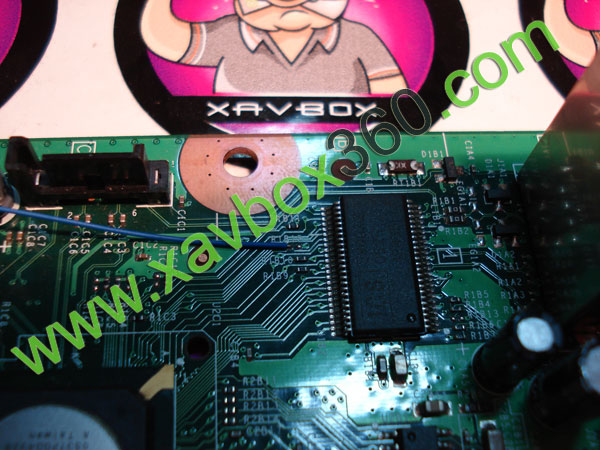

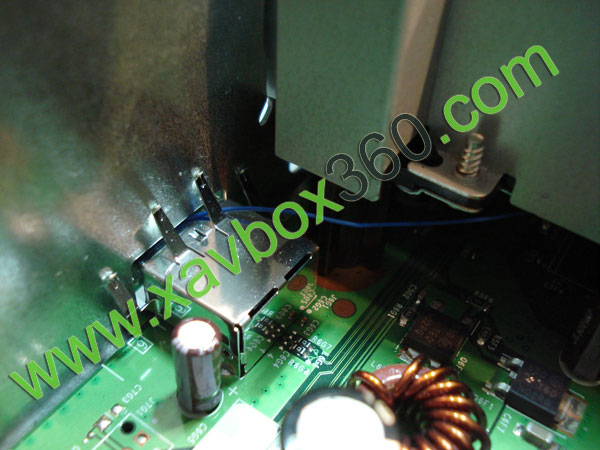

voici comment passent les fils...

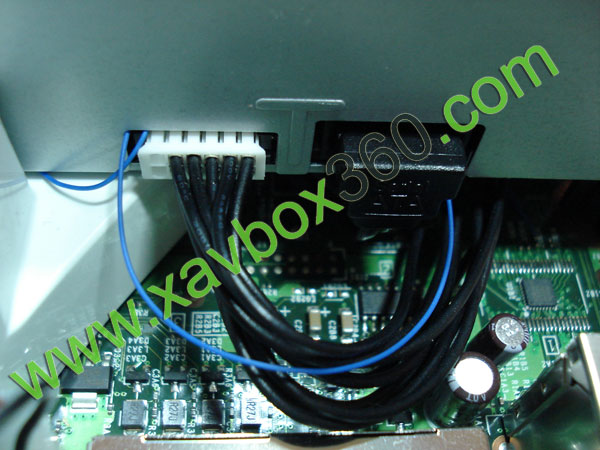

l'arrière du lecteur	le fil qui va sous le panneau frontal

Merci à François pour avoir confié sa xbox 360 pour le test.

La puce est en cours de test sur différents lecteurs Xbox 360

• Puce NME 2.0 sur lecteur Samsung MS25
• Puce NME 2.0 sur lecteur Hitachi 79FL
• Puce NME 2.0 sur lecteur BenQ (en attente des puces)
• Puce NME 2.0 sur lecteur Hitachi 59 / 47 (en attente des puces)
• Puce NME 2.0 sur lecteur Hitachi 78 (en attente des puces)

Source : www.nme2.com

Page réalisée le 4 décembre 2007
